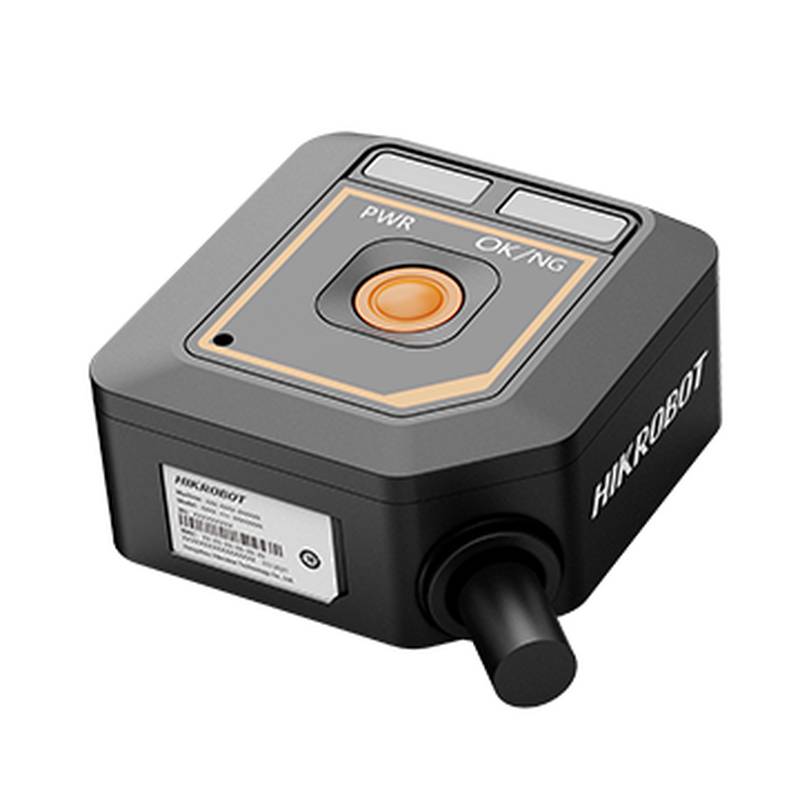

Hikrobot MV-SCi3XC-H-WX_S Cảm biến thị giác công nghiệp và máy móc

Hikrobot MV-SCi3XC-H-WX_S là cảm biến thị giác công nghiệp màu 300.000 pixel hiệu suất cao được thiết kế cho các ứng dụng thị giác máy đòi hỏi. Thiết bị này tận dụng công nghệ cảm biến CMOS tiên tiến với màn trập toàn cầu để đảm bảo chụp hình ảnh chính xác mà không có chuyển động mờ, làm cho nó lý tưởng cho môi trường công nghiệp nhanh chóng. Bộ tính năng mạnh mẽ và thư viện công cụ linh hoạt của nó cho phép các nhiệm vụ kiểm tra, đo lường và hướng dẫn tinh vi, định vị nó như một thành phần chính cho các giải pháp tự động hóa. MV-SCi3XC-H-WX_S nổi bật là cả cảm biến thị giác công nghiệp và cảm biến thị giác máy toàn diện, cung cấp sự pha trộn của tốc độ, độ chính xác và linh hoạt.

Thông số kỹ thuật sản phẩm:

Mô hình: MV-SCi3XC-H-WX_S Độ phân giải: 640 × 480 Loại cảm biến: CMOS, Kích thước pixel màn trập toàn cầu: 3,74 μm × 3,74 μm Định dạng cảm biến hình ảnh: 1/6" Tốc độ khung tối đa: 15 fps Phạm vi năng động: 60 dB Tỷ lệ tín hiệu-to-tiếng ồn (SNR): 40 dB Tăng: 1 dB ~ 23 dB Thời gian phơi nhiễm: 60 μs ~ 7000 μs Định dạng pixel: Mono 8, RGB 8 Màu sắc / Monochrome: Giao diện dữ liệu màu sắc: Ethernet nhanh (100Mbit / s) I / O kỹ thuật số: 1x đầu vào (LINE0), 1x đầu ra (LINE1), 1x RS-232 thông qua nguồn cung cấp điện đầu cuối xanh: 12 ~ 24 VDC Tiêu thụ năng lượng điển hình: 3 W @ 12 VDC Lắp đặt ống kính: M5.5-mount Bước tiêu cực: 3.1 mm Khoảng cách làm việc: 240 mm Ánh sáng: LED trắng Nhắm mục tiêu: Đèn chỉ báo LED cam: PWR (Power), OK / NG (Màn hình kết quả) Kích thước: 38 mm × 38 mm × 19 mm Trọng lượng: Khoảng 40 g (không có cáp) Đánh giá IP: IP54 Nhiệt độ hoạt động: 0 ~ 50 ° C Nhiệt độ lưu trữ: -30 ~ 70 ° C Độ ẩm: 20% ~

MV-SCi3XC-H-WX_S được trang bị một bộ công cụ thị giác toàn diện, cho phép khả năng xử lý hình ảnh tiên tiến. Các công cụ này bao gồm các chức năng đo chính xác như điểm đến dòng, tương phản, diện tích thang xám, độ cao, chiều rộng, độ sáng trung bình, góc dòng đến dòng, đường kính và đo góc dòng đến dòng. Ngoài ra, nó cung cấp đo màu sắc và phân tích diện tích, bao gồm phát hiện các đốm, cạnh, đường viền, vòng tròn và đường. Đối với các ứng dụng đếm, nó hỗ trợ đếm điểm, cạnh, đường viền và màu sắc. Khả năng nhận dạng mở rộng đến phân loại đã đăng ký và so sánh màu sắc. Hơn nữa, cảm biến kết hợp các công cụ logic cho tính toán biến, phán đoán logic, phán đoán có điều kiện và phán đoán kết hợp, tạo điều kiện cho các quy trình ra quyết định phức tạp trên sàn nhà máy. Sửa chữa vị trí cũng là một tính năng quan trọng, đảm bảo sự sắp xếp và theo dõi chính xác. Bộ công cụ rộng rãi này hỗ trợ nhập khẩu và xuất cấu hình, cho phép lưu trữ lên đến 8 kế hoạch và 40 mô-đun, do đó tăng cường tính linh hoạt hoạt động và triển khai nhanh chóng.

Truyền thông được hợp lý hóa thông qua hỗ trợ nhiều giao thức công nghiệp, bao gồm Modbus, EtherNet / IP, PROFINET, FTP, UDP, khách hàng TCP, máy chủ TCP, truyền thông nối tiếp, MELSEC / SLMP, FINS và Keyence KV. Sự tương thích rộng rãi này đảm bảo tích hợp liền mạch vào các kiến trúc tự động hóa đa dạng và các hệ thống điều khiển hiện có. Đặc điểm điện của cảm biến được thiết kế cho độ bền công nghiệp, với giao diện Ethernet nhanh cung cấp truyền dữ liệu hiệu quả với tốc độ 100Mbit / s. Khối đầu cuối xanh phục vụ mục đích ba lần, cung cấp điện, xử lý I / O kỹ thuật số và cho phép giao tiếp nối tiếp. Cách tiếp cận thống nhất này đơn giản hóa việc dây và lắp đặt. Các thông số hoạt động của thiết bị, chẳng hạn như tăng và thời gian tiếp xúc, có thể điều chỉnh tinh tế, cho phép người dùng tối ưu hóa chất lượng hình ảnh trong điều kiện ánh sáng khác nhau và cho các đặc điểm đối tượng khác nhau.

Hikrobot MV-SCi3XC-H-WX_S đặc biệt phù hợp cho các ứng dụng yêu cầu kiểm tra tốc độ cao và đo lường chính xác trên dây chuyền sản xuất. Hệ số hình dạng nhỏ gọn của nó là 38 mm × 38 mm × 19 mm và thiết kế nhẹ khoảng 40 g làm cho nó dễ dàng tích hợp vào máy móc hạn chế không gian. Giao diện ống kính gắn M5.5 cung cấp sự linh hoạt trong lựa chọn ống kính, trong khi mũ ống kính minh bạch bao gồm bảo vệ ống kính. Chiếu sáng LED trắng tích hợp cung cấp ánh sáng nhất quán để kiểm tra, bổ sung bởi một bộ nhắm LED cam để dễ dàng thiết lập và sắp xếp. Chỉ thị trạng thái được cung cấp bởi đèn LED PWR (điện) và OK / NG (hiển thị kết quả), cung cấp phản hồi trực quan ngay lập tức về kết quả hoạt động và kiểm tra thiết bị. Xếp hạng bảo vệ IP54 đảm bảo khả năng chống bụi và nước phun, làm cho nó phù hợp với môi trường công nghiệp khắc nghiệt vừa phải. Phạm vi nhiệt độ hoạt động từ 0 đến 50 ° C và khả năng chống ẩm lên đến 95% RH (không ngưng tụ) tiếp tục nhấn mạnh sự phù hợp của nó cho các cài đặt nhà máy điển hình.

Cảm biến thị giác công nghiệp này tìm thấy ứng dụng rộng rãi trong các lĩnh vực như sản xuất điện tử, lắp ráp ô tô và bao bì dược phẩm. Ví dụ, trong lắp ráp các thành phần điện tử, MV-SCi3XC-H-WX_S có thể được sử dụng để xác minh vị trí thành phần chính xác, kiểm tra khớp hàn và sắp xếp các bộ phận nhỏ, góp phần cải thiện chất lượng sản phẩm và giảm tỷ lệ lỗi. Trong các dây chuyền sản xuất ô tô, nó có thể được sử dụng để kiểm tra kết thúc bề mặt, xác minh lắp ráp chính xác các bộ phận và hướng dẫn cánh tay robot cho các nhiệm vụ phức tạp. Trong ngành công nghiệp thực phẩm và đồ uống, khả năng đo màu sắc và nhận dạng mô hình của nó là vô giá cho kiểm soát chất lượng, chẳng hạn như kiểm tra lỗi trong bao bì, xác minh vị trí nhãn và phân loại sản phẩm dựa trên đặc điểm thị giác. Khả năng lưu trữ nhiều kế hoạch của cảm biến cho phép chuyển đổi nhanh chóng giữa các sản phẩm khác nhau, tăng cường tính linh hoạt và hiệu quả sản xuất.

Đối với người dùng yêu cầu độ phân giải khác nhau hoặc các chức năng cụ thể trong cùng một khuôn khổ mạnh mẽ, Hikrobot cung cấp các mô hình khác như MV-SCi3XC-H-WX_N, có thể cung cấp các thông số kỹ thuật hình ảnh thay thế. Ngoài ra, các giải pháp độ phân giải cao hơn như MV-SCP16C-H-WX-08S-WBN, MV-SCP16C-H-WX-12S-WBN, MV-SCP16C-H-WX-15S-WBN và MV-SCP16C-H-WX-08S-WBN-S có sẵn cho các ứng dụng đòi hỏi chi tiết lớn hơn. Đối với các nhiệm vụ tầm nhìn đơn giản hơn hoặc các giải pháp tích hợp, các mô hình như HY-ZXJ6168C-W, HY-ZXJ6163C-W và HY-ZXJ6166C-W cũng có thể được xem xét, phục vụ một phổ rộng hơn nhu cầu tự động hóa.

Phần FAQ:

Q: Những kịch bản công nghiệp chính mà Hikrobot MV-SCi3XC-H-WX_S xuất sắc là gì?

A: MV-SCi3XC-H-WX_S xuất sắc trong các kịch bản yêu cầu kiểm tra thị giác tốc độ cao, đo kích thước chính xác, xác minh thành phần và hướng dẫn robot trong sản xuất điện tử, lắp ráp ô tô, bao bì dược phẩm và tự động hóa công nghiệp nói chung.

Q: Công nghệ màn trập toàn cầu có lợi cho người dùng MV-SCi3XC-H-WX_S như thế nào?

A: Công nghệ màn trập toàn cầu đảm bảo rằng tất cả các pixel trên cảm biến được phơi bày đồng thời, loại bỏ sự mờ nhạt chuyển động và biến dạng ngay cả khi chụp các vật thể di chuyển nhanh, điều này rất quan trọng cho việc kiểm tra và đo lường chính xác trong các quy trình công nghiệp năng động.

Q: MV-SCi3XC-H-WX_S có thể được tích hợp vào các mạng công nghiệp hiện có không?

A: Có, MV-SCi3XC-H-WX_S hỗ trợ một loạt các giao thức truyền thông công nghiệp bao gồm Modbus, EtherNet / IP, PROFINET và truyền thông nối tiếp, tạo điều kiện tích hợp liền mạch vào các hệ thống tự động hóa đa dạng và PLC.

Q: Độ chính xác điển hình có thể mong đợi từ các công cụ đo trên MV-SCi3XC-H-WX_S là gì?

A: Độ chính xác của các công cụ đo lường phụ thuộc vào các yếu tố khác nhau bao gồm ống kính được chọn, khoảng cách làm việc và chất lượng hình ảnh. Tuy nhiên, cảm biến được thiết kế để cung cấp các phép đo chính xác cao phù hợp với các nhiệm vụ kiểm tra công nghiệp quan trọng.

Q: MV-SCi3XC-H-WX_S có phù hợp để sử dụng trong điều kiện môi trường khắc nghiệt không?

A: Với xếp hạng IP54, cảm biến cung cấp bảo vệ chống lại bụi và nước phun, làm cho nó phù hợp với môi trường công nghiệp khắc nghiệt vừa phải. Đối với các điều kiện khắc nghiệt, các vỏ bảo vệ bổ sung có thể là cần thiết.

Q: MV-SCi3XC-H-WX_S so sánh với cảm biến thị giác đơn màu như thế nào?

A: Là cảm biến tầm nhìn màu sắc, MV-SCi3XC-H-WX_S có thể phát hiện và phân tích thông tin màu sắc, điều quan trọng đối với các ứng dụng như phân loại màu sắc, xác minh màu sắc và kiểm tra các sản phẩm mà màu sắc là thuộc tính chất lượng quan trọng, cung cấp lợi thế so với cảm biến đơn màu trong các trường hợp sử dụng như vậy.

Q: Những lợi thế của MV-SCi3XC-H-WX_S so với các mô hình như HY-ZXJ6168C-W là gì?

A: MV-SCi3XC-H-WX_S, như một cảm biến thị giác máy chuyên dụng, thường cung cấp khả năng xử lý tiên tiến hơn, một loạt các công cụ thị giác tích hợp rộng hơn, độ phân giải cao hơn và các tùy chọn truyền thông linh hoạt hơn so với máy ảnh công nghiệp đơn giản hơn hoặc hệ thống thị giác như HY-ZXJ6168C-W, có thể được thiết kế cho các nhiệm vụ cơ bản hơn.

Q: MV-SCi3XC-H-WX_S có thể được sử dụng để phát hiện và theo dõi vật thể tốc độ cao không?

A: Vâng, với tốc độ khung hình 15 fps và màn trập toàn cầu, cảm biến có khả năng phát hiện và theo dõi các đối tượng với tốc độ vừa phải, và các công cụ thị giác khác nhau của nó có thể được cấu hình cho các nhiệm vụ phát hiện và sửa chữa vị trí.

Q: Thời gian chu kỳ tích hợp điển hình cho MV-SCi3XC-H-WX_S trong một dự án tự động hóa mới là bao nhiêu?

A: Thời gian chu kỳ tích hợp có thể khác nhau đáng kể dựa trên sự phức tạp của ứng dụng và sự quen thuộc của người dùng với phần mềm SCMVS và giao thức truyền thông công nghiệp. Tuy nhiên, sự sẵn có của các công cụ được cấu hình sẵn, nhập / xuất kế hoạch và nhiều tùy chọn truyền thông được thiết kế để rút ngắn thời gian tích hợp.

Q: MV-SCi3XC-H-WX_S có hỗ trợ phản hồi điều khiển thời gian thực cho PLC không?

A: Có, thông qua các giao thức truyền thông công nghiệp như EtherNet / IP và PROFINET, cảm biến có thể cung cấp kết quả kiểm tra thời gian thực và cập nhật trạng thái cho PLC, cho phép kiểm soát vòng kín và ra quyết định tự động trên dây chuyền sản xuất.
