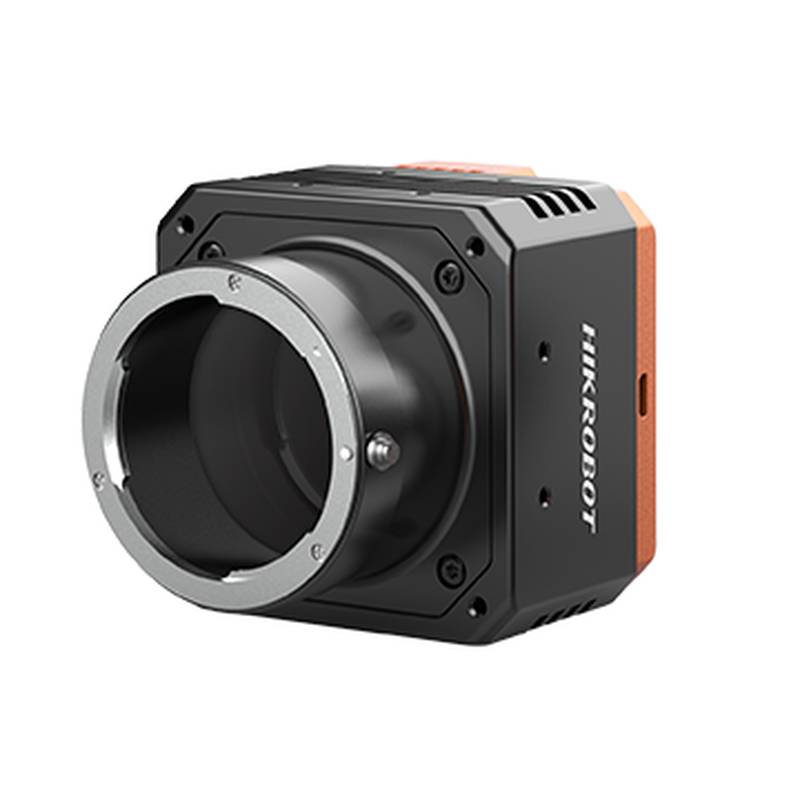

HIKROBOT MV-CH650-90XM-F-NF là một camera công nghiệp độ phân giải cao 65MP tiên tiến được thiết kế cho các ứng dụng thị giác máy tính đòi hỏi khắt khe. Tận dụng cảm biến CMOS Gpixel GMAX3265 với màn trập toàn cục (global shutter), camera quét vùng (area scan) này mang lại chất lượng hình ảnh và hiệu suất vượt trội. Thiết kế mạnh mẽ và các tính năng tiên tiến khiến nó trở thành giải pháp lý tưởng cho các tác vụ kiểm tra chi tiết và đo lường chính xác, định vị nó như một thành phần quan trọng trong tự động hóa công nghiệp hiện đại. Camera công nghiệp độ phân giải cao này được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của các hệ thống thị giác phức tạp.
Thông số kỹ thuật chính:
Model: MV-CH650-90XM-F-NF Loại cảm biến: CMOS, Global Shutter (Màn trập toàn cục) Model cảm biến: Gpixel GMAX3265 Kích thước điểm ảnh: 3.2 μm × 3.2 μm Vòng tròn hình ảnh: 29.9 mm × 22.4 mm Độ phân giải: 9344 × 7000 Tốc độ khung hình tối đa: 31.5 fps (tại 9216 × 7000 Mono 8) Dải động: 66 dB Tỷ lệ tín hiệu trên nhiễu: 40 dB Độ lợi (Gain): 1.25x đến 6x Thời gian phơi sáng: 14 μs đến 10 giây Chế độ màn trập: Hỗ trợ các chế độ phơi sáng tự động, thủ công và một chạm Đơn sắc/Màu: Đơn sắc Định dạng điểm ảnh: Mono 8/10/12 Binning: Hỗ trợ 1x1, 1x2, 1x4, 2x1, 2x2, 2x4, 4x1, 4x2, 4x4 Lấy mẫu phụ (Subsampling): Không hỗ trợ Phản chiếu (Mirroring): Hỗ trợ đầu ra phản chiếu ngang và dọc
Đặc điểm điện học:
Giao diện dữ liệu: CoaXPress (đầu nối DIN) I/O kỹ thuật số: Đầu nối 12 chân P10 cho nguồn và I/O: 1 kênh đầu vào cách ly quang học (Line 0), 1 kênh đầu ra cách ly quang học (Line 1), 1 kênh I/O không cách ly có thể cấu hình hai chiều (Line 2), 1 kênh RS-232 Nguồn điện: 9-24 VDC Mức tiêu thụ điện năng điển hình: 10.5 W @ 24 VDC
Chi tiết cấu trúc:
Ngàm ống kính: Ngàm F, khoảng cách tiêu cự mặt bích 46.5 mm Kích thước: 74 mm × 74 mm × 76.4 mm Trọng lượng: Khoảng 500 g Xếp hạng IP: IP40 (khi được lắp đặt đúng cách với ống kính và cáp) Nhiệt độ hoạt động: 0°C đến 50°C Nhiệt độ lưu trữ: -30°C đến 70°C Độ ẩm: 20% đến 95% RH không ngưng tụ
Thông số kỹ thuật chung:
Phần mềm: Tương thích với phần mềm điều khiển bộ thu khung hình (frame grabber) CoaXPress Hệ điều hành: Windows 7/10/11 64-bit (yêu cầu RAM 8 GB trở lên) Giao thức/Tiêu chuẩn: CoaXPress, GenICam Chứng nhận: CE, RoHS, KC
HIKROBOT MV-CH650-90XM-F-NF nổi bật như một camera công nghiệp độ phân giải cao hàng đầu, được thiết kế cho các ứng dụng đòi hỏi khả năng nắm bắt chi tiết vượt trội. Độ phân giải 65MP, được cung cấp sức mạnh bởi cảm biến Gpixel GMAX3265 tiên tiến, cho phép độ rõ nét chưa từng có, giúp nó phù hợp cho các tác vụ kiểm tra phức tạp trong các lĩnh vực như sản xuất điện tử, kiểm tra bán dẫn và kiểm soát chất lượng các linh kiện giá trị cao. Công nghệ màn trập toàn cục loại bỏ hiệu quả hiện tượng nhòe do chuyển động, đảm bảo hình ảnh sắc nét ngay cả trong các dây chuyền sản xuất tốc độ cao, một tính năng quan trọng đối với camera quét vùng hoạt động trong các môi trường công nghiệp năng động.
Hiệu suất trong các điều kiện đa dạng
Thiết kế mạnh mẽ và khả năng kiểm soát tham số phong phú của camera tạo điều kiện thuận lợi cho việc triển khai trong các môi trường công nghiệp đầy thách thức. Với dải động 66 dB và tỷ lệ tín hiệu trên nhiễu 40 dB, MV-CH650-90XM-F-NF ghi lại những hình ảnh chi tiết ngay cả trong các cảnh có sự thay đổi đáng kể về ánh sáng. Khả năng điều chỉnh độ lợi linh hoạt (1.25x đến 6x) và dải thời gian phơi sáng rộng (14 μs đến 10 giây) cho phép người vận hành tinh chỉnh việc thu nhận hình ảnh để đạt kết quả tối ưu, cho dù là xử lý các chuyển động nhanh hay các đối tượng tĩnh. Việc hỗ trợ các định dạng điểm ảnh khác nhau (Mono 8/10/12) và các tùy chọn binning giúp tăng cường khả năng thích ứng với các yêu cầu hình ảnh khác nhau, cung cấp cho người dùng khả năng kiểm soát chi tiết đối với dữ liệu hình ảnh. Khả năng hỗ trợ các cấu hình binning nâng cao (ví dụ: 2x4, 4x2) của camera cho phép cải thiện độ nhạy hoặc tốc độ khung hình khi độ phân giải đầy đủ không phải là ưu tiên hàng đầu, mang lại lợi thế chiến thuật trong việc tối ưu hóa tốc độ thu nhận so với chi tiết.
Kết nối và Tích hợp
Được thiết kế để tích hợp liền mạch vào các hệ thống công nghiệp hiện có, MV-CH650-90XM-F-NF có giao diện CoaXPress, cung cấp băng thông cao và truyền dữ liệu đáng tin cậy cần thiết cho các ứng dụng thị giác máy tính. Đầu nối 12 chân P10 đơn giản hóa việc tích hợp nguồn và I/O, cung cấp các đầu vào và đầu ra cách ly quang học, cũng như một I/O không cách ly có thể cấu hình và giao diện RS-232 để liên lạc. Khả năng kết nối toàn diện này đảm bảo tính tương thích với nhiều loại bộ điều khiển công nghiệp và thiết bị tự động hóa. Giao diện ống kính ngàm F, với khoảng cách tiêu cự mặt bích 46.5 mm, mang lại sự linh hoạt trong việc lựa chọn ống kính, cho phép người dùng chọn các loại quang học phù hợp nhất với nhu cầu ứng dụng cụ thể của họ. Cấu trúc chắc chắn, với kích thước 74 mm × 74 mm × 76.4 mm và trọng lượng khoảng 500 g, kết hợp với xếp hạng IP40 khi được lắp đặt đúng cách, đảm bảo độ bền trong môi trường công nghiệp.
Ứng dụng và Các kịch bản công nghiệp
HIKROBOT MV-CH650-90XM-F-NF đặc biệt phù hợp cho các ứng dụng mà chi tiết tỉ mỉ và độ chính xác là ưu tiên hàng đầu. Độ phân giải cao của nó làm cho nó trở thành một lựa chọn tuyệt vời cho:
Kiểm tra sản xuất điện tử: Phát hiện các khiếm khuyết nhỏ trên bảng mạch in (PCB), xác minh việc đặt linh kiện và kiểm tra các mối hàn với độ chính xác vượt trội. Cảm biến 65MP có thể phân giải các đặc điểm cực nhỏ, rất quan trọng để đảm bảo độ tin cậy của các thiết bị điện tử hiện đại. Kiểm tra tấm bán dẫn (Wafer): Kiểm tra các tấm bán dẫn để tìm các lỗi hiển vi, chất gây ô nhiễm hoặc các bất thường trong quá trình sản xuất có thể ảnh hưởng đến hiệu suất của chip. Khả năng nắm bắt các chi tiết cực kỳ tinh xảo là rất quan trọng trong ngành công nghiệp đòi hỏi khắt khe này. Kiểm tra linh kiện ô tô: Xác minh chất lượng và tính toàn vẹn của các bộ phận ô tô, chẳng hạn như linh kiện động cơ, cảm biến và đầu nối, nơi ngay cả những khiếm khuyết nhỏ cũng có thể gây ra những hệ quả an toàn đáng kể. Sản xuất thiết bị y tế: Đảm bảo chất lượng và sự phù hợp của các thiết bị và linh kiện y tế tinh vi, nơi độ chính xác và phát hiện lỗi là rất quan trọng đối với sự an toàn của bệnh nhân. Đo lường độ chính xác cao: Thực hiện các phép đo chính xác trên các vật thể nhỏ hoặc phức tạp, nơi yêu cầu mật độ điểm ảnh cao để phân tích kích thước chính xác.
Hoạt động hiệu quả của camera, với mức tiêu thụ điện năng điển hình là 10.5 W @ 24 VDC, góp phần tiết kiệm năng lượng trong các lần triển khai quy mô lớn. Phạm vi nhiệt độ hoạt động từ 0°C đến 50°C và khả năng chịu độ ẩm từ 20% đến 95% RH đảm bảo hiệu suất đáng tin cậy trong các khí hậu công nghiệp khác nhau. Khả năng tương thích phần mềm với các giao thức GenICam và CoaXPress giúp đơn giản hóa việc tích hợp vào các nền tảng tự động hóa đa dạng, giảm nỗ lực kỹ thuật và đẩy nhanh chu kỳ triển khai.
So sánh với các model HIKROBOT khác
HIKROBOT cung cấp một loạt các camera công nghiệp được thiết kế để đáp ứng các nhu cầu về độ phân giải và hiệu suất khác nhau. Đối với các ứng dụng yêu cầu độ phân giải cao tương tự nhưng có thể có các yếu tố hình thức hoặc tùy chọn giao diện khác, người dùng có thể xem xét các model như MV-CH650-90XM-M58S-NF và MV-CH650-90XC-M58S-NF, vốn có thể cung cấp các biến thể về ngàm ống kính hoặc bộ tính năng. Đối với các kịch bản đòi hỏi tốc độ khung hình cực cao ở độ phân giải thấp hơn (dù vẫn đáng kể), các model như MV-CH1510-10XM-M72-NF, MV-CH1510-10XC-M72-NF, MV-CH1510-10XM-M72-TF V2, MV-CH1510-10XC-M72-TF V2, MV-CH1510-11XM-M72-TF và MV-CH1510-11XC-M72-TF cung cấp các giải pháp thay thế. Khi cần độ phân giải cao hơn nữa, chẳng hạn như những độ phân giải được tìm thấy trong các tác vụ kiểm tra chuyên biệt, MV-CH2450-10YM-M72-TF và MV-CH2450-10YC-M72-TF cung cấp thêm các tùy chọn. Để bao phủ vùng rộng với các khả năng nâng cao, MV-CH6040-10XM-M72-NF và MV-CH6040-10XC-M72-NF cũng là một phần trong dòng sản phẩm phong phú của HIKROBOT. Ngoài ra, đối với các ứng dụng cụ thể có thể hưởng lợi từ các công nghệ cảm biến hoặc độ phân giải khác nhau, MVGL-AC512G-150YC cung cấp một khía cạnh lựa chọn khác trong danh mục sản phẩm của HIKROBOT, thể hiện sự đa dạng trong các dịch vụ của họ trên thị trường hình ảnh công nghiệp.
Các cân nhắc và khuyến nghị lựa chọn
HIKROBOT MV-CH650-90XM-F-NF đặc biệt phù hợp cho các ứng dụng mà độ trung thực của hình ảnh và việc phát hiện các chi tiết rất nhỏ là rất quan trọng. Độ phân giải 65MP của nó là lý tưởng cho các kịch bản yêu cầu độ phóng đại đáng kể hoặc phân tích các kết cấu phức tạp và các khiếm khuyết nhỏ. Camera này là một lựa chọn mạnh mẽ cho các đối tượng tĩnh hoặc di chuyển chậm, nơi tốc độ khung hình là thứ yếu so với chất lượng hình ảnh, chẳng hạn như trong đo lường chính xác, đo lường học và kiểm tra bề mặt chi tiết. Đối với các ứng dụng liên quan đến chuyển động tốc độ cực cao, nơi cần tốc độ khung hình vượt quá 31.5 fps ở độ phân giải đầy đủ, hoặc nơi thông tin màu sắc là tối quan trọng và không thể thu được thông qua xử lý đơn sắc chuyên biệt, các model thay thế cung cấp tốc độ khung hình cao hơn hoặc cảm biến màu có thể phù hợp hơn. Bản chất đơn sắc của model cụ thể này có lợi cho các ứng dụng hưởng lợi từ độ nhạy cao hơn và giảm nhiễu, đặc biệt là trong các điều kiện ánh sáng yếu, và nơi màu sắc không phải là yếu tố phân biệt để phát hiện khiếm khuyết.
Câu hỏi thường gặp (FAQ) - Công ty Cổ phần Công nghệ Bắc Kinh 众平 (Beijing ZhongPing Technology Co., Ltd.)
H: Thời gian giao hàng thông thường cho camera HIKROBOT MV-CH650-90XM-F-NF là bao lâu?
Đ: Thời gian giao hàng có thể thay đổi dựa trên nhu cầu hiện tại và cấu hình đặt hàng cụ thể. Để có trạng thái hàng tồn kho và giá cả dự án chính xác và cập nhật nhất, chúng tôi khuyên bạn nên liên hệ trực tiếp với Beijing ZhongPing Technology Co., Ltd. Đội ngũ của chúng tôi có thể cung cấp báo cáo hàng tồn kho theo thời gian thực được thiết kế riêng cho nhu cầu dự án của bạn.
H: Làm thế nào tôi có thể nhận được báo giá chính thức hoặc giá dự án cho MV-CH650-90XM-F-NF?
Đ: Để nhận báo giá chính thức hoặc thảo luận về giá dự án, vui lòng gửi yêu cầu đến bộ phận bán hàng của chúng tôi tại Beijing ZhongPing Technology Co., Ltd. Chúng tôi sẽ đánh giá các yêu cầu cụ thể của bạn, bao gồm khối lượng tiềm năng và nhu cầu tích hợp, để đưa ra một đề nghị cạnh tranh.
H: Các kênh bán hàng hiện có là gì và làm thế nào tôi có thể đảm bảo mình đang mua hàng từ một nguồn đáng tin cậy?
Đ: Beijing ZhongPing Technology Co., Ltd. là một nhà phân phối được ủy quyền cam kết cung cấp các sản phẩm HIKROBOT chính hãng và dịch vụ đáng tin cậy. Chúng tôi khuyên tất cả khách hàng nên mua trực tiếp từ chúng tôi hoặc thông qua các đối tác được công nhận chính thức của chúng tôi để đảm bảo tính xác thực của sản phẩm và quyền truy cập vào dịch vụ hỗ trợ.
H: Khả năng nâng cấp firmware có phải là vấn đề cần quan tâm đối với model camera công nghiệp này không?
Đ: HIKROBOT tích cực hỗ trợ các dòng sản phẩm của mình bằng các bản cập nhật firmware để tăng cường hiệu suất và bảo mật. Để biết thông tin về các phiên bản firmware mới nhất và quy trình nâng cấp, hoặc để thảo luận về các yêu cầu firmware theo lô cụ thể, vui lòng liên hệ với Beijing ZhongPing Technology Co., Ltd.
H: Tài liệu nào thường được cung cấp để thông quan khi nhập khẩu camera này?
Đ: Tài liệu tiêu chuẩn bao gồm hóa đơn thương mại, danh sách đóng gói và chứng nhận xuất xứ. Tùy thuộc vào quốc gia đến và các quy định nhập khẩu cụ thể, có thể cần thêm các tài liệu khác. Beijing ZhongPing Technology Co., Ltd. có thể hỗ trợ tạo các tài liệu thông quan cần thiết cho đơn hàng của bạn.
H: Có bất kỳ sự thay thế nào đã ngừng sản xuất hoặc sản phẩm kế nhiệm nào của MV-CH650-90XM-F-NF mà tôi nên biết không?
Đ: HIKROBOT liên tục đổi mới các sản phẩm của mình. Mặc dù MV-CH650-90XM-F-NF là một model hiện tại và có khả năng cao, chúng tôi khuyên bạn nên tham khảo ý kiến của Beijing ZhongPing Technology Co., Ltd. về lộ trình sản phẩm và các giải pháp tương lai hoặc giải pháp thay thế tiềm năng có thể phù hợp hơn với các yêu cầu dự án đang phát triển.
H: Bạn có thể thực hiện kiểm tra tính tương thích để đảm bảo camera này sẽ tích hợp với hệ thống thị giác máy tính hiện tại của tôi không?
Đ: Có, Beijing ZhongPing Technology Co., Ltd. cung cấp các dịch vụ kiểm tra tính tương thích. Vui lòng cung cấp thông số kỹ thuật chi tiết về hệ thống hiện tại của bạn, bao gồm bộ thu khung hình, phần mềm và các phần cứng kết nối khác, và đội ngũ kỹ thuật của chúng tôi sẽ thực hiện đánh giá tính tương thích kỹ lưỡng.
H: Thời gian giao hàng thông thường sau khi đơn hàng được xác nhận là bao lâu?
Đ: Thời gian giao hàng phụ thuộc vào tình trạng hàng sẵn có và công tác hậu cần vận chuyển. Để có ước tính thời gian giao hàng cụ thể, vui lòng hỏi Beijing ZhongPing Technology Co., Ltd., đặc biệt nếu bạn yêu cầu cập nhật trạng thái hàng tồn kho theo thời gian thực trước khi đặt hàng.
H: HIKROBOT đảm bảo tính khả dụng và hỗ trợ lâu dài cho model camera này như thế nào?
Đ: HIKROBOT cam kết hỗ trợ sản phẩm lâu dài. Tuy nhiên, khi công nghệ tiến bộ, một số model có thể cuối cùng sẽ được thay thế. Để đảm bảo về tính khả dụng và hỗ trợ lâu dài cho MV-CH650-90XM-F-NF, hoặc để thảo luận về vòng đời sản phẩm, vui lòng liên hệ với Beijing ZhongPing Technology Co., Ltd.
H: Các điều khoản và điều kiện bảo hành cho camera HIKROBOT MV-CH650-90XM-F-NF là gì?
Đ: Các điều khoản bảo hành tiêu chuẩn áp dụng cho các sản phẩm HIKROBOT. Để biết thông tin chi tiết về phạm vi bảo hành, thời hạn và quy trình khiếu nại, vui lòng liên hệ với Beijing ZhongPing Technology Co., Ltd. Chúng tôi có thể cung cấp cho bạn chính sách bảo hành hiện hành nhất.
