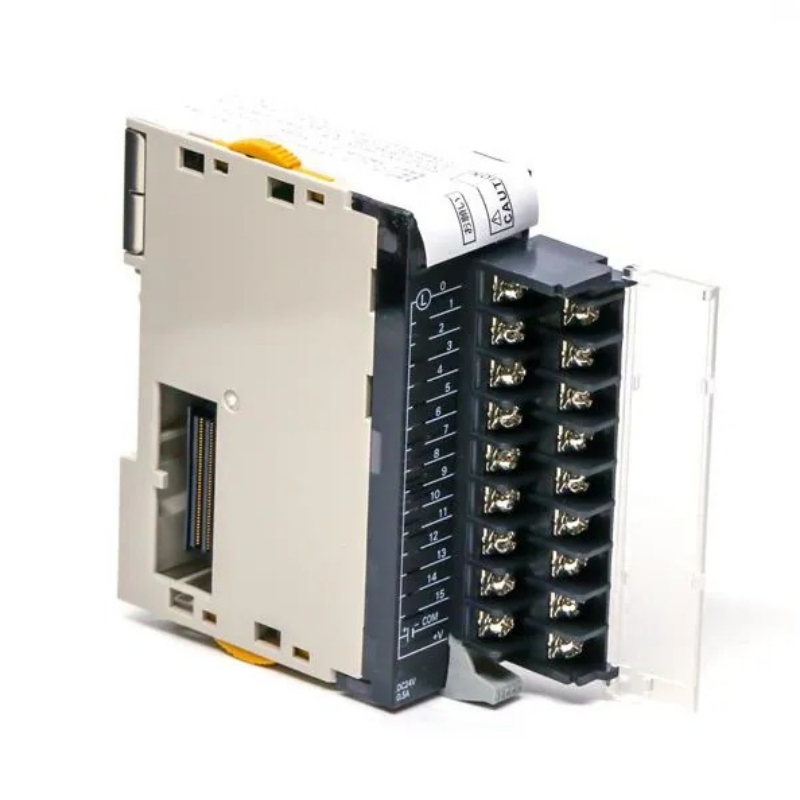

Omron CJ1W-OD211 là một đơn vị DIN Rail Module đầu ra transistor 16 điểm cho SYSMAC CJ Series. Được thiết kế như một mô-đun đầu ra PLC chìm (NPN), nó cung cấp 0,5 A mỗi điểm ở 12 đến 24 VDC cho van điện tử, rơ le và đèn chỉ báo. Phù hợp cho máy móc đóng gói, băng tải xử lý vật liệu và xây dựng bảng điều khiển tự động hóa chung.
Mô-đun đầu ra PLC là gì?
Mô-đun đầu ra PLC là một thành phần giao diện dịch các tín hiệu logic công suất thấp từ CPU PLC thành các hành động chuyển đổi công suất cao hơn để điều khiển các thiết bị trường. Các mô-đun đầu ra được phân loại theo công nghệ chuyển đổi - tiếp xúc relê, triac (AC) hoặc transistor (DC) - với các biến thể transistor cung cấp tốc độ chuyển đổi nhanh hơn và tuổi thọ lâu hơn cho các ứng dụng yêu cầu hoạt động tần số cao.
CJ1W-OD211 là một đơn vị đầu ra kỹ thuật số dựa trên transistor trong gia đình CJ1 Basic I / O Unit. Nó sử dụng topology đầu ra chìm (NPN), có nghĩa là mô-đun chuyển tải sang mặt đất (0 VDC), đòi hỏi tải bên ngoài được kết nối với đường sắt cung cấp tích cực.
Thông số kỹ thuật chính
Số điểm đầu ra: 16
Loại đầu ra: NPN (chìm)
Điện áp định mức: 12 đến 24 VDC
Phạm vi điện áp tải hoạt động: 10,2 đến 26,4 VDC
Dòng tải tối đa: 0,5 A mỗi điểm
Dòng tải tối đa: 5,0 A mỗi đơn vị
Dòng xâm nhập tối đa: 4,0 A mỗi điểm, tối đa 10 ms
Dòng rò rỉ: tối đa 0,1 mA
Điện áp dư (ON-State): tối đa 1,5 V
Thời gian phản hồi: tối đa 0,1 ms
Tắt thời gian phản hồi: tối đa 0,8 ms
Tiêu thụ dòng điện nội bộ: tối đa 100 mA ở 5 VDC
Số lượng mạch: 16 điểm cho mỗi mạch phổ biến (1 mạch)
Cung cấp điện bên ngoài: 10,2 đến 26,4 VDC, tối thiểu 20 mA
Kháng cách nhiệt: 20 MΩtối thiểu (ở 100 VDC)
Độ bền điện: 1.000 VAC trong 1 phút (dòng rò rỉ tối đa 10 mA)
Loại lắp đặt: DIN Rail
Phong cách kết thúc: Khối đầu cuối vít có thể tháo rời
Phạm vi nhiệt độ hoạt động: 0 ° C đến 55 ° C
Xếp hạng bảo vệ xâm nhập: IP20
Kích thước (H x W x D): 90 mm × 31 mm × 89 mm
Trọng lượng: 61 g (tối đa 110 g, mỗi bảng dữ liệu nhà sản xuất)
Chấp thuận: CE, cULus, Lloyd's Register, NK (Nippon Kaiji Kyokai)
Tuân thủ RoHS: Tuân thủ RoHS3
Dòng PLC tương thích: Omron SYSMAC CJ1, CJ2, CS1
Điểm nổi bật kỹ thuật
Chuyển đổi dưới miligiây cho phép điều khiển tốc độ cao. Thời gian phản hồi ON là tối đa 0,1 ms và thời gian phản hồi OFF là tối đa 0,8 ms, làm cho mô-đun phù hợp cho các ứng dụng đòi hỏi chu kỳ bộ truyền động nhanh chóng như cổng phân loại hoặc máy phun tốc độ cao.
Điện áp còn lại thấp làm giảm sự tiêu tan nhiệt. Điện áp dư trạng thái ON là tối đa 1,5 V, giảm thiểu mất năng lượng trên transistor đầu ra và góp phần vào tải nhiệt thấp hơn trong bảng điều khiển.
Khối đầu cuối có thể tháo rời đơn giản hóa việc dây trên lĩnh vực. Đơn vị bao gồm một khối đầu cuối vít có thể tháo rời, cho phép dây trước các thiết bị trên lĩnh vực trước khi lắp đặt mô-đun và tạo điều kiện thay thế mô-đun nhanh chóng trong quá trình bảo trì mà không cần cắt kết nối các dây riêng lẻ.
Topology đầu ra chìm cung cấp cấu hình tải linh hoạt. Thiết kế đầu ra NPN chuyển tải sang đường sắt 0 VDC, đó là cấu hình ưa thích cho nhiều hệ thống tự động hóa châu Á và châu Âu. Đối với các ứng dụng yêu cầu đầu ra nguồn (PNP), Omron cung cấp CJ1W-OD212 như một lựa chọn thay thế tương thích với pin.
Cách nhiệt môi điện cao bảo vệ PLC backplane. Đơn vị cung cấp sức mạnh môi điện 1.000 VAC giữa các đầu cuối bên ngoài và đầu cuối mặt đất (GR), đảm bảo rằng tiếng ồn điện hoặc điều kiện lỗi bên lĩnh vực được cô lập khỏi giá CPU.
Ứng dụng
Điều khiển van điện tử trong hệ thống khí nén: Chuyển đổi van điều khiển hướng khí nén ở tối đa 0,5 A mỗi kênh. Thời gian phản hồi 0,1 ms ON hỗ trợ trình tự xi lanh tốc độ cao trong tự động hóa chọn và đặt.
Điều khiển relé và bộ tiếp xúc: Điều khiển cuộn dây relé DC và bộ tiếp xúc nhỏ với công suất chuyển đổi 0,5 A. Tải trọng tối đa 5,0 A mỗi đơn vị hỗ trợ kích hoạt đồng thời của tất cả 16 đầu ra trong các cấu hình I / O phân tán.
Đèn chỉ báo và báo động âm thanh: Trực tiếp cung cấp năng lượng cho các chỉ báo LED, đèn ngăn xếp và tiếng vang bảng điều khiển. Đầu ra transistor cung cấp hoạt động không cần bảo trì mà không có mòn hoặc tạo arc tiếp xúc, đạt được tuổi thọ sử dụng điện vượt quá của các mô-đun đầu ra rơ le.
Bộ chuyển hướng băng tải và cổng xử lý vật liệu: Kiểm soát bộ chuyển hướng khí nén và cổng nắp trong các dây chuyền phân loại và phân phối. Chuyển đổi dưới miligiây đảm bảo thời gian chính xác cho các ứng dụng định tuyến sản phẩm và phun.
Kiểm soát đầu ra máy móc đóng gói: Quản lý hàm niêm phong, bộ áp dụng nhãn và máy cắt phim trong thiết bị niêm phong điền mẫu. Chiều rộng nhỏ gọn 31 mm của mô-đun cho phép sắp xếp I / O dày đặc trong các vỏ máy đóng gói hạn chế không gian.
Mở rộng I / O bảng tự động hóa chung: Phục vụ như một khối đầu ra kỹ thuật số tiêu chuẩn cho các hệ thống PLC SYSMAC CJ1 và CJ2 trong dây chuyền lắp ráp sản xuất, trạm thử nghiệm và trượt quy trình yêu cầu chuyển đổi DC dựa trên transistor đáng tin cậy.
Hướng dẫn lựa chọn
Các ứng dụng phù hợp:
Hệ thống hoạt động với 12 đến 24 VDC điều khiển điện áp và NPN (chìm) công ước dây thiết bị trường
Bảng điều khiển với các quy định lắp đặt DIN Rail và khoảng trống dọc hạn chế - mô-đun chiếm chiều cao 90 mm và chiều rộng 31 mm
Yêu cầu chuyển đổi DC tốc độ cao nơi mòn rơ le cơ học hoặc nhảy tiếp xúc là không thể chấp nhận được
SYSMAC CJ1, CJ2 hoặc CS1 PLC mở rộng giá đòi hỏi mật độ đầu ra kỹ thuật số 16 điểm
Không được khuyến nghị cho:
Yêu cầu đầu ra PNP (nguồn cung cấp). Chọn CJ1W-OD212 thay vì nó cung cấp các thông số kỹ thuật điện giống nhau với topology đầu ra nguồn.
Các ứng dụng chuyển đổi tải AC. Mô-đun này chỉ xử lý tải DC. Đối với chuyển đổi AC (ví dụ: điện tử hoặc bộ tiếp xúc 120/240 VAC), sử dụng mô-đun đầu ra triac như CJ1W-OA201 hoặc mô-đun đầu ra relê như CJ1W-OC211.
Tải trọng vượt quá 0,5 A mỗi điểm hoặc 5,0 A mỗi đơn vị. Đối với tải dòng cao hơn, đặt một relé bên ngoài hoặc sử dụng mô-đun đầu ra công suất cao hơn như CJ1W-OD201 ((2 A mỗi điểm).
Câu hỏi thường gặp
1. Kích thước và trọng lượng của CJ1W-OD211 là gì?
Mô-đun đo chiều cao 90 mm, chiều rộng 31 mm và chiều sâu 89 mm. Trọng lượng là 61 g cho đơn vị không đóng gói và tối đa 110 g bao gồm vật liệu đóng gói cho mỗi bảng dữ liệu nhà sản xuất.
2. Thời gian giao hàng hoặc thời gian dẫn cho CJ1W-OD211 là gì?
Thời gian dẫn tiêu chuẩn của nhà sản xuất là 4 tuần. Các nhà phân phối được ủy quyền với cổ phiếu địa phương có thể vận chuyển trong vòng 1 đến 3 ngày làm việc.
3. CJ1W-OD211 có trong kho và có sẵn để vận chuyển ngay lập tức?
Chúng tôi duy trì hàng tồn kho của CJ1W-OD211 tại Công nghệ Bắc Kinh Zhongping để hoàn thành nhanh chóng. Sự sẵn có của kho nhà sản xuất vượt quá 1.200 đơn vị tính đến quý 1 năm 2026.
4. Giấy chứng nhận hoặc phê duyệt gì mà CJ1W-OD211 giữ?
Đơn vị có đánh dấu CE, chứng nhận cULus (UL được công nhận cho Canada và Hoa Kỳ), phê duyệt loại Lloyd's Register và phân loại hàng hải NK (Nippon Kaiji Kyokai). Nó cũng tuân thủ RoHS3.
5. CJ1W-OD211 chi phí bao nhiêu? Phạm vi giá là gì?
CJ1W-OD211 thường dao động từ $ 400 đến $ 650 USD mỗi đơn vị tùy thuộc vào số lượng và kênh phân phối. Giá dao động do tỷ giá hối đoái, thuế quan và điều chỉnh nhà máy. Để có báo giá chính xác với giá hiện tại và chi phí vận chuyển, hãy liên hệ trực tiếp với Công nghệ Bắc Kinh Zhongping.
6. Điều khoản thanh toán nào bạn chấp nhận để mua CJ1W-OD211?
Chúng tôi chấp nhận chuyển khoản ngân hàng (T / T) và thẻ tín dụng lớn. Đối với các tài khoản doanh nghiệp đủ điều kiện, Công nghệ Bắc Kinh Zhongping cung cấp 30 điều khoản thanh toán ròng sau khi phê duyệt tín dụng.
7. Làm thế nào để cài đặt CJ1W-OD211 và cần lắp đặt DIN Rail?
Mô-đun được gắn trên đường sắt DIN tiêu chuẩn 35 mm theo IEC 60715. Lắp đặt không yêu cầu công cụ - trượt mô-đun lên đường sắt DIN, nhấn thanh trượt khóa gắn trên để bảo mật kết nối với các mô-đun liền kề và dây khối đầu cuối vít có thể tháo rời riêng biệt trước khi chèn.
8. chính sách trả lại và thời gian bảo hành cho CJ1W-OD211 là gì?
Chúng tôi cung cấp bảo hành 2 năm chống lại lỗi sản xuất. Tùy chọn bảo hành mở rộng 3 năm có sẵn theo yêu cầu. Trả lại đòi hỏi sự cho phép trước; Công nghệ Bắc Kinh Zhongping xử lý yêu cầu RMA trong vòng 48 giờ làm việc sau khi nhận được.
9. Làm thế nào để thay thế CJ1W-OD211 nếu nó trở nên ngừng sản xuất hoặc lỗi thời?
CJ1W-OD211 là một sản phẩm hoạt động mà không có thông báo ngừng hoạt động theo lịch trình. Đối với di chuyển hệ thống hoặc nguồn cung cấp thay thế, CJ1W-OD212 cung cấp các thông số kỹ thuật giống nhau với topology đầu ra nguồn cung cấp (PNP). CJ1W-OD213 cung cấp biến thể đầu ra tốc độ cao với số pin tương tự. Công nghệ Bắc Kinh Zhongping cung cấp hỗ trợ tham chiếu chéo cho nâng cấp hệ thống cũ.
10. Các cân nhắc thuế quan, hải quan và thuế quan nhập khẩu khi nhập khẩu CJ1W-OD211 là gì?
Mã HTSUS là 8537.10.9170 và phân loại ECCN là EAR99. Các lô hàng quốc tế được gửi theo Incoterms CPT (Vận chuyển trả tiền), với thuế, phí hải quan và VAT / Thuế áp dụng phải trả bởi người mua tại thời điểm giao hàng. Công nghệ Bắc Kinh Zhongping cung cấp hóa đơn thương mại và danh sách đóng gói cần thiết để thanh toán hải quan trên tất cả các đơn hàng xuất khẩu.
