Siemens 6SL3053-0AA00-3AA1, được gọi là Mô-đun cảm biến điện áp VSM10, hoàn thành vai trò quan trọng này. Thiết bị giám sát tinh vi này đóng vai trò là mắt cảm giác của hệ thống truyền động SINAMICS, chuyên phát hiện và đo chính xác điện áp động cơ ba pha. Vượt xa một đồng hồ đo đơn giản, Máy giám sát điện áp động cơ này cung cấp dữ liệu điện áp cô lập galvanically quan trọng cho hệ thống điều khiển của ổ đĩa. Điều này cho phép các chức năng tiên tiến như xác định động cơ, điều khiển định hướng trường tối ưu và quan trọng là thực hiện các chức năng an toàn đáng tin cậy như Điều khiển phanh an toàn (SBC). Sự hiện diện của nó là một dấu hiệu đặc trưng của các hệ thống truyền động hiệu suất cao, an toàn và thông minh, nơi tính toàn vẹn hoạt động và minh bạch dữ liệu không thể đàm phán được.
1. Tổng quan sản phẩm và chức năng cốt lõi
Mô-đun cảm biến điện áp SINAMICS VSM10 là một thành phần đo lường và giao diện chuyên dụng trong kiến trúc ổ đĩa Siemens SINAMICS S120 rộng hơn. Nó được thiết kế đặc biệt cho các ứng dụng mà động cơ được tách rời vật lý từ mô-đun động cơ bằng một khoảng cách đáng kể, hoặc khi một chức năng an toàn như kiểm soát phanh an toàn (SBC) là cần thiết. Sứ mệnh chính của nó là đo điện áp ba pha thực tế trực tiếp tại đầu cuối động cơ hoặc tại đầu ra của bộ lọc sóng sin.
Không giống như các thành phần chuyển đổi năng lượng được thảo luận trước đây, VSM10 là một thiết bị phân tích thuần túy. Nó không cung cấp điện mà thay vào đó báo cáo nó. Nó hoạt động bằng cách lấy mẫu tín hiệu điện áp cao, công suất cao tại động cơ và chuyển đổi chúng thành tín hiệu đo điện áp thấp chính xác. Các tín hiệu này sau đó được truyền qua một cáp che chắn đến đơn vị điều khiển của hệ thống lái xe. Phản hồi thời gian thực về điện áp động cơ thực sự là cần thiết để đóng vòng điều khiển với độ chính xác cao, đặc biệt là trong các ứng dụng đòi hỏi liên quan đến năng động cao, cáp động cơ dài hoặc khi sử dụng bộ lọc đầu ra có thể thay đổi hình sóng điện áp.
2. Thông số kỹ thuật và tính năng thiết kế

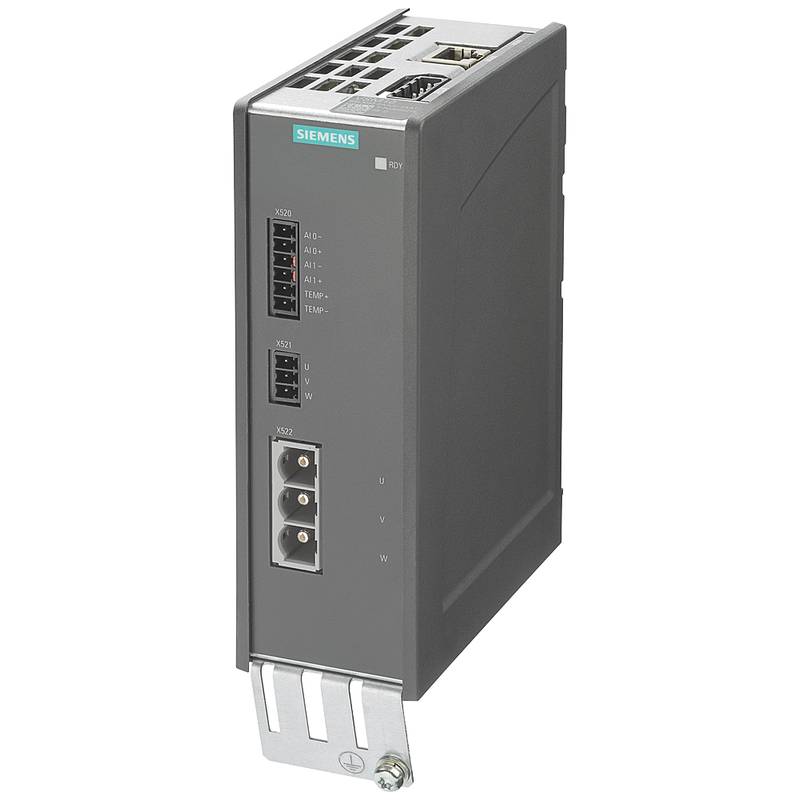

Mô-đun Siemens 6SL3053-0AA00-3AA1 VSM10 được thiết kế cho độ bền vững và chính xác trong môi trường công nghiệp. Nó được đặt trong một vỏ kim loại nhỏ gọn, kích thước sách được thiết kế để lắp đặt trên đường ray DIN tiêu chuẩn trong tủ điều khiển. Mô-đun được thiết kế để kết nối với các hệ thống ba pha với điện áp danh nghĩa 400V AC, phù hợp với các phạm vi điện áp điển hình được tìm thấy trong các ứng dụng động cơ công nghiệp.
Một tính năng thiết kế chính là cách ly galvanic của nó. Mô-đun tách điện mạch động cơ điện áp cao từ điện tử điều khiển và đo điện áp thấp. Cách lập này rất quan trọng để bảo vệ thiết bị điều khiển nhạy cảm khỏi các chuyển động điện áp cao và đảm bảo an toàn hoạt động. Mô-đun nhận công suất hoạt động của nó (24V DC) từ hệ thống truyền động và truyền đạt các giá trị đo của nó trở lại Đơn vị điều khiển không phải thông qua DRIVE-CLiQ, mà thông qua cáp đo tương tự chuyên dụng, đảm bảo truyền tín hiệu chuyên dụng và thời gian thực cho các chức năng quan trọng về an toàn.
Các đầu cuối kết nối được thiết kế để dây an toàn và đáng tin cậy, với đánh dấu rõ ràng cho ba giai đoạn động cơ (U2, V2, W2), kết nối đặt đất và kết nối cho các tín hiệu phản hồi đến Đơn vị điều khiển. Thiết kế này ưu tiên cài đặt rõ ràng và an toàn.
3. Lợi thế chức năng chi tiết và lợi ích hệ thống
Việc tích hợp một mô-đun cảm biến điện áp chuyên dụng như VSM10 cung cấp một lợi thế đa lớp nâng cao hiệu suất, an toàn và độ tin cậy của toàn bộ hệ thống truyền động.
Nâng cao độ chính xác kiểm soát và hiệu suất động cơ: Đối với các ổ đĩa được kiểm soát bằng vector, kiến thức chính xác về điện áp thực sự áp dụng cho động cơ là cần thiết. VSM10 cung cấp phản hồi này, cho phép Đơn vị điều khiển bù đắp sự giảm điện áp trên các cáp dài hoặc thông qua các bộ lọc đầu ra. Điều này dẫn đến kiểm soát mô-men xoắn chính xác hơn, điều chỉnh tốc độ tốt hơn và cải thiện hiệu suất động cơ tổng thể, đặc biệt là ở tốc độ thấp nơi độ chính xác kiểm soát là thách thức nhất.
Kích hoạt bắt buộc cho kiểm soát phanh an toàn (SBC): Đây là một trong những vai trò quan trọng nhất của nó. Kiểm soát phanh an toàn là một chức năng an toàn giám sát và điều khiển một cách đáng tin cậy một phanh giữ động cơ. Để giải phóng an toàn một phanh cơ điện, trước tiên hệ thống phải xác minh rằng điện áp tạo mô-men xoắn đủ có mặt tại động cơ. VSM10 là thành phần cung cấp phép đo điện áp được xác minh, được chứng nhận an toàn này. Nếu không có đo trực tiếp này tại động cơ, chức năng SBC không thể được thực hiện, làm cho VSM10 không thể thiếu cho các ứng dụng nâng an toàn, trục dọc và robot.
Cải thiện chẩn đoán và bảo trì dự đoán: Bằng cách theo dõi liên tục điện áp động cơ, VSM10 góp phần chẩn đoán hệ thống tiên tiến. Sự khác biệt giữa điện áp được điều khiển bởi mô-đun động cơ và điện áp được đo tại động cơ có thể chỉ ra các vấn đề như cách nhiệt cáp suy giảm, kết nối lỏng lỏng hoặc các vấn đề lọc. Khả năng cảnh báo sớm này cho phép bảo trì dự đoán, giúp ngăn ngừa thời gian ngừng hoạt động không có kế hoạch và hỏng động cơ tốn kém.
Hỗ trợ xác định động cơ tiên tiến: Trong giai đoạn đưa vào hoạt động, các ổ đĩa hiện đại thực hiện các thói quen xác định động cơ tự động để tối ưu hóa các thông số điều khiển. Việc đo điện áp chính xác của VSM10 trong các thử nghiệm này dẫn đến tính toán chính xác hơn về đặc điểm điện của động cơ, dẫn đến việc điều chỉnh tốt hơn của ổ đĩa và hoạt động động cơ hiệu quả hơn.
4. Kịch bản ứng dụng và sự liên quan của ngành công nghiệp
Máy giám sát điện áp động cơ Siemens VSM10 tìm thấy vị trí thiết yếu của nó trong một số ứng dụng công nghiệp cụ thể và đòi hỏi nơi đo điện áp tiêu chuẩn tại đầu ra biến tần không đủ hoặc không an toàn.
Ứng dụng cáp động cơ dài: Trong các lắp đặt nơi động cơ nằm cách tủ ổ đĩa hàng trăm mét (phổ biến trong khai thác mỏ, hệ thống băng tải lớn hoặc nhà máy xử lý nước), trở kháng cáp gây giảm điện áp đáng kể. VSM10, được cài đặt ở đầu động cơ, cung cấp giá trị điện áp thực sự, cho phép ổ đĩa bù đắp và đảm bảo động cơ nhận được điện áp chính xác.
Hệ thống với bộ lọc sóng sinus hoặc bộ lọc dU / dt: Bộ lọc đầu ra được sử dụng để bảo vệ cách nhiệt động cơ và giảm dòng chảy vòng bi. Tuy nhiên, chúng thay đổi hình sóng điện áp được nhìn thấy bởi động cơ. Bằng cách đo điện áp sau bộ lọc, VSM10 cung cấp cho hệ thống điều khiển một bức tranh chính xác về điều kiện hoạt động thực tế của động cơ, đảm bảo kiểm soát tối ưu.
Các ứng dụng trục dọc và nâng an toàn quan trọng: Bất kỳ ứng dụng nào liên quan đến phanh giữ tải dọc - chẳng hạn như cẩu, thang máy, cánh tay robot hoặc trung tâm gia công dọc - đòi hỏi Kiểm soát phanh an toàn. VSM10 là một thành phần bắt buộc trong các chuỗi an toàn này, cung cấp phản hồi quan trọng cho phép phanh chỉ được giải phóng khi an toàn để làm như vậy.
Máy móc hiệu suất cao và có sẵn cao: Trong máy công cụ chính xác, máy móc dệt may hoặc máy in nơi hiệu suất nhất quán là chìa khóa, lớp giám sát bổ sung được cung cấp bởi VSM10 góp phần vào chất lượng sản phẩm cao hơn và ổn định quy trình bằng cách đảm bảo động cơ luôn hoạt động trong điều kiện điện tối ưu.
5. Ghi chú tích hợp và cấu hình hệ thống
Tích hợp VSM10 vào một hệ thống SINAMICS S120 đòi hỏi kế hoạch cụ thể. Nó luôn được liên kết với một mô-đun động cơ cụ thể và động cơ tương ứng của nó. Mô-đun được cấu hình hoàn toàn trong khuôn khổ kỹ thuật của Siemens, SINAMICS Startdrive trong Cổng thông tin TIA.
Trong quá trình cấu hình, kỹ sư xác định rằng một VSM10 có mặt cho động cơ. Hệ thống sau đó mong đợi các tín hiệu phản hồi từ mô-đun và sử dụng chúng để kiểm soát và tính toán an toàn. Dây là rất quan trọng: các kết nối điện từ đầu ra Mô-đun Động cơ (hoặc sau bộ lọc) phải chạy đến đầu vào của VSM10, và đầu ra đo lường của VSM10 phải được kết nối với các đầu cuối được chỉ định trên Đơn vị điều khiển (ví dụ: CU320-2). Việc che chắn và đặt đất đúng cách của tất cả các cáp là điều cần thiết để ngăn chặn tiếng ồn điện làm hỏng các tín hiệu đo lường nhạy cảm.
Câu hỏi thường gặp (FAQs)
Sự khác biệt chính giữa VSM10 và đo điện áp đã được thực hiện bên trong Mô-đun Động cơ là gì?
Mô-đun động cơ đo điện áp tại các đầu cuối đầu ra của riêng nó. VSM10 đo điện áp trực tiếp tại đầu cuối động cơ. Bất kỳ mất điện áp, biến dạng hoặc thay đổi xảy ra dọc theo cáp động cơ hoặc thông qua các thành phần bên ngoài như bộ lọc là vô hình đối với Mô-đun động cơ nhưng được chụp bởi VSM10. Điều này làm cho việc đọc VSM10 là "sự thật mặt đất" cho điện áp hoạt động thực tế của động cơ.
VSM10 có cần thiết cho mỗi hệ thống truyền động SINAMICS S120 không?
Không, nó không phải là một yêu cầu phổ quát. Nó được triển khai đặc biệt trong các ứng dụng với cáp động cơ dài, bộ lọc đầu ra hoặc nơi cần chức năng an toàn Kiểm soát phanh an toàn (SBC). Đối với các ứng dụng tiêu chuẩn với cáp ngắn và không có phanh an toàn, phép đo nội bộ của Mô-đun Động cơ thường là đủ.
Một mô-đun VSM10 có thể theo dõi nhiều động cơ không?
Không, mỗi mô-đun VSM10 được dành riêng để giám sát điện áp của một động cơ ba pha cụ thể. Dây và cấu hình của nó được gắn kết với một mô-đun động cơ và cặp động cơ trong topology hệ thống.
VSM10 đóng góp như thế nào cho an toàn chức năng?
Vai trò an toàn chính của nó là cảm biến chính cho chức năng kiểm soát phanh an toàn (SBC). SBC yêu cầu xác nhận được chứng nhận an toàn rằng điện áp có mặt tại động cơ trước khi thả phanh giữ. VSM10 cung cấp phép đo an toàn này, tạo thành một phần quan trọng của chuỗi an toàn ngăn chặn tải giảm ở các trục dọc.
VSM10 có yêu cầu hiệu chuẩn hoặc bảo trì định kỳ không?
Mô-đun được thiết kế như một thành phần không cần bảo trì trong điều kiện hoạt động bình thường. Nó không yêu cầu hiệu chuẩn thường xuyên. Tuy nhiên, như một phần của kiểm tra hệ thống tổng thể, đảm bảo tính toàn vẹn của các kết nối của nó và sự không có thiệt hại đối với cáp của nó là thực tiễn tốt trong thời gian bảo trì theo lịch trình.
