Mô-đun cảm biến điện áp SIEMENS 6SL3053-0AA00-3AA1 VSM10 là một thành phần công nghiệp chuyên dụng được thiết kế để cảm biến điện áp chính xác trong hệ thống lái xe Siemens SINAMICS, hoạt động như một cảm biến điện áp lái xe thiết yếu cho phép đo điện áp pha và dòng chính xác. Được thiết kế chủ yếu cho các ổ đĩa công nghiệp hiệu suất cao như nền tảng chuyển đổi SINAMICS G130 và G150, mô-đun này tăng cường độ tin cậy hệ thống trong điều kiện điện đầy thách thức và cho phép các chức năng tiên tiến trên các hệ thống ổ đĩa hiện đại. Khả năng cung cấp đặc điểm điện áp chính xác của nó làm cho nó trở thành một phần không thể thiếu của điều khiển ổ đĩa và tương tác động cơ trong các hệ thống tự động hóa công nghiệp trong khi phục vụ như một Mô-đun cảm biến điện áp mạnh mẽ cho nhiều ứng dụng khác nhau.
Giới thiệu về các mô-đun cảm biến điện áp trong hệ thống truyền động
Trong tự động hóa công nghiệp, các mô-đun cảm biến điện áp như SIEMENS VSM10 đóng một vai trò quan trọng trong việc cho phép đo điện áp chính xác mà logic điều khiển ổ đĩa phụ thuộc vào. Các mô-đun này cung cấp các phép đo thời gian thực của điện áp pha dây chuyền hoặc động cơ, cho phép ổ đĩa điều chỉnh các thông số điện một cách năng động để duy trì sự ổn định và hiệu suất. Không giống như các mạch phản hồi điện áp đơn giản, các mô-đun cảm biến điện áp chuyên dụng được thiết kế để đo độ phân giải cao, cách điện và tương thích với bộ chuyển đổi công nghiệp phức tạp. Điều này đảm bảo rằng các bất thường điện áp, biến động hoặc điều kiện đường dây không ổn định được phát hiện và tính trong các thuật toán điều khiển ổ đĩa, dẫn đến cải thiện sự ổn định tổng thể của hệ thống và giảm lỗi hoạt động.
Đối với máy móc sử dụng các chiến lược điều khiển động cơ tinh vi - chẳng hạn như ổ đĩa tần số biến (VFD) hoặc hệ thống servo tiên tiến - cảm biến điện áp là cần thiết để hỗ trợ các chức năng như trình tự điều khiển ổ đĩa phối hợp, phát hiện lỗi và thủ tục khởi động lại an toàn trong môi trường tự động với điều kiện điện không thể dự đoán được.

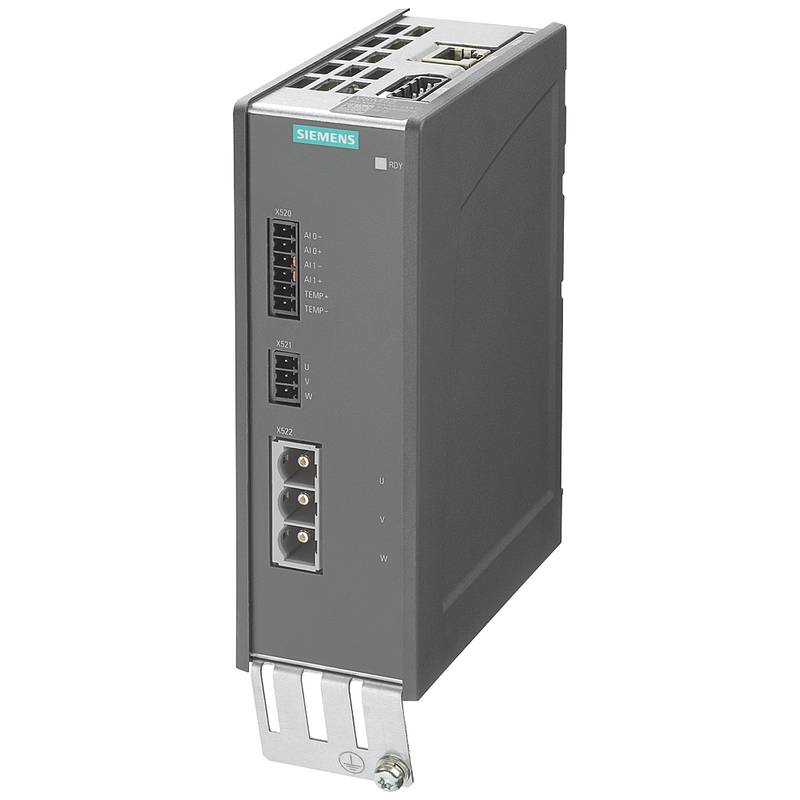

Tổng quan sản phẩm: SIEMENS 6SL3053-0AA00-3AA1 VSM10
Mô-đun cảm biến điện áp SIEMENS 6SL3053-0AA00-3AA1 VSM10 là một phần của hệ sinh thái SINAMICS và được thiết kế đặc biệt để tích hợp với các bộ chuyển đổi dựa trên khung và các mô-đun đường dây. Các khía cạnh chức năng chính bao gồm:
Đo điện áp chính xác: Mô-đun VSM10 cho phép thu thập chính xác hình dạng sóng điện áp pha dây chuyền hoặc động cơ, trong chế độ đo lường nền hoặc cô lập, tùy thuộc vào cấu hình hệ thống. Điều này là cần thiết cho hiệu suất ổ đĩa chính xác và hoạt động không có lỗi trong điều kiện năng lượng khác nhau.
Chức năng hỗ trợ ổ đĩa: Ngoài đo lường thô, mô-đun hỗ trợ các tính năng tiên tiến như "khởi động lại bay" cho động cơ cảm ứng và hỗ trợ kết nối cho động cơ đồng bộ mà không có bộ mã hóa. Điều này giúp giảm thời gian ngừng hoạt động và tăng cường tính linh hoạt hoạt động trong các hệ thống nơi tốc độ động cơ và sự ổn định là quan trọng.
Thiết kế mạnh mẽ: Được xây dựng với môi trường công nghiệp trong tâm trí, mô-đun có giao diện lắp đặt tiêu chuẩn hóa và giao diện với mạng điện và điều khiển phụ trợ, cho phép hiệu suất đáng tin cậy ngay cả trong điều kiện điện đòi hỏi.
Sản phẩm nhỏ gọn và phù hợp để lắp đặt trong tủ điều khiển cùng với bộ chuyển đổi SINAMICS, cung cấp sự cân bằng giữa đo lường chính xác và thiết kế công nghiệp bền vững.
Đặc điểm kỹ thuật và chức năng nổi bật
Mặc dù không được trình bày như một bảng truyền thống, hồ sơ kỹ thuật của mô-đun VSM10 có thể được hiểu thông qua các đặc điểm thiết kế và giao diện của nó:
Khả năng đầu vào điện áp: Nó cung cấp các kết nối cho cảm biến điện áp trực tiếp lên đến 690 V AC và các tùy chọn kết nối cho tín hiệu biến áp điện áp thấp hơn.
Độ phân giải đo lường: Mô-đun hỗ trợ đầu vào tương tự độ phân giải cao với độ phân giải lên đến chất lượng 12 bit, cho phép chụp chi tiết các đặc điểm hình sóng điện áp.
Cách điện: Để đảm bảo hoạt động an toàn và giảm thiểu ảnh hưởng từ tiếng ồn điện, bản sửa đổi 3AA1 thực hiện đo cách điện giữa mạch cảm biến và điện tử đặt đất. Điều này giúp duy trì khả năng chống cách nhiệt cao trong môi trường lái xe phức tạp.
Giao diện kết nối: Một ổ cắm giao diện DRIVE-CLiQ tạo điều kiện cho giao tiếp và tích hợp với hệ thống SINAMICS rộng hơn và các mô-đun điều khiển.
Tình trạng và chẩn đoán: Mô-đun sử dụng đèn LED để chỉ trạng thái hoạt động, hỗ trợ kỹ thuật viên trong quá trình đưa vào hoạt động và bảo trì.
Sự kết hợp của các tính năng này đặt VSM10 như một giải pháp đo điện áp đáng tin cậy cho các hệ thống truyền động công nghiệp nơi độ chính xác và tích hợp là quan trọng.
Kịch bản ứng dụng và trường hợp sử dụng công nghiệp
Trong các hệ thống công nghiệp thực tế, các mô-đun cảm biến điện áp như SIEMENS VSM10 tìm thấy các ứng dụng trong nhiều kịch bản:
Động cơ máy nặng: Trong các hệ thống lái động cơ lớn (ví dụ: máy bơm, máy nén, nhà máy), đo điện áp dòng chính xác cho phép hệ thống điều khiển ổ đĩa giảm bớt sự sụt giảm hoặc tăng điện áp bất ngờ, đảm bảo hoạt động liên tục và giảm nguy cơ lỗi.
Môi trường điện không ổn định: Các cơ sở có chất lượng điện biến động - chẳng hạn như các nhà máy có tải trọng tạm thời lớn - được hưởng lợi từ khả năng đo chất lượng điện áp của VSM10 và cung cấp dữ liệu đó trở lại ổ đĩa để bù đắp thông minh hoặc logic tắt an toàn.
Đồng bộ hóa động cơ và khởi động lại Logic: Hệ thống ổ đẩy tiên tiến đòi hỏi khởi động lại đồng bộ hoặc vận hành nhiều động cơ theo chuỗi, sử dụng phản hồi điện áp để đảm bảo động cơ được khởi động lại mà không gây ra sự bất ổn định của hệ thống hoặc căng thẳng cơ học.
Bằng cách giải thích dữ liệu điện áp, bộ điều khiển ổ đĩa có thể ban hành các chiến lược bảo vệ, tối ưu hóa sử dụng năng lượng và đảm bảo rằng các nhiệm vụ tự động hóa tiến hành trơn tru ngay cả khi công suất đầu vào không hoàn hảo.
Lợi thế thực tế của việc sử dụng mô-đun cảm biến điện áp
Việc bao gồm một mô-đun cảm biến điện áp chuyên dụng như 6SL3053-0AA00-3AA1 trong các hệ thống truyền động hiện đại mang lại một số lợi ích thực tế:
Nâng cao sự ổn định của hệ thống: giám sát điện áp chính xác giúp ngăn chặn lỗi phiền nhiễu do các sự kiện điện áp tạm thời, do đó cải thiện thời gian hoạt động.
Cải thiện an toàn: Bằng cách phát hiện các mô hình điện áp bất thường, mô-đun có thể kích hoạt các hành động bảo vệ trước khi thiệt hại thiết bị xảy ra, góp phần vào các hoạt động an toàn hơn.
Hiệu suất tốt hơn: Các ổ đĩa được trang bị phản hồi điện áp chính xác được định vị tốt hơn để tối ưu hóa hiệu suất động cơ dưới tải trọng khác nhau, có thể chuyển thành tiết kiệm năng lượng và giảm mòn.
Những lợi thế này làm cho các mô-đun cảm biến điện áp trở thành một phần không thể thiếu của ổ đĩa công nghiệp khi hiệu suất và độ tin cậy là ưu tiên.
Câu hỏi và câu trả lời phổ biến về các mô-đun cảm biến điện áp
1. Vai trò của mô-đun cảm biến điện áp trong hệ thống truyền động công nghiệp là gì?
Một mô-đun cảm biến điện áp đóng vai trò là cảm biến chuyên dụng thu thập các dạng sóng điện áp thời gian thực từ phía đường dây hoặc động cơ của hệ thống truyền động. Dữ liệu này rất quan trọng cho bộ điều khiển ổ đĩa để đưa ra quyết định về chất lượng điện, hiệu suất động cơ và điều kiện lỗi. Bằng cách phát hiện biến động điện áp, mất cân bằng hoặc biến dạng, ổ đĩa có thể điều chỉnh các chiến lược kiểm soát của nó để bù đắp cho những bất thường, giảm thiểu sự gián đoạn hoạt động và tăng cường tuổi thọ tổng thể của hệ thống.
Mô-đun về cơ bản tăng cường nhận thức của ổ đĩa về môi trường điện trong đó nó hoạt động, cho phép kiểm soát tinh tế hơn và hoạt động an toàn hơn so với việc chỉ dựa vào các mạch cảm biến điện áp ổ đĩa bên trong.
Việc tích hợp các mô-đun như vậy đặc biệt có giá trị trong môi trường có điều kiện năng lượng biến đổi, chẳng hạn như khi chất lượng năng lượng kém hoặc khi có động cơ bắt đầu và dừng lại thường xuyên.
Nhìn chung, mô-đun cảm biến điện áp củng cố cả độ tin cậy và khả năng phản ứng của ổ đĩa công nghiệp, giảm khả năng thời gian ngừng hoạt động và cải thiện khả năng phục hồi hệ thống.
2.Làm thế nào VSM10 khác với các mạch đo điện áp chung trong ổ đĩa?
Các mạch đo điện áp ổ đĩa chung thường cung cấp phản hồi cơ bản về liên kết DC hoặc điện áp động cơ bên trong bản thân ổ đĩa. Ngược lại, mô-đun cảm biến điện áp VSM10 cung cấp cảm biến độ phân giải cao chuyên dụng của điện áp pha hoặc dây chuyền với các thành phần được thiết kế để cô lập điện áp và tăng cường sự ổn định.
Điều này có nghĩa là VSM10 có thể phát hiện những thay đổi hình sóng tinh tế và cung cấp dữ liệu sạch hơn, chính xác hơn cho logic điều khiển ổ đĩa, điều này rất quan trọng cho các tính năng tiên tiến như khởi động lại bay hoặc đồng bộ hóa động cơ chính xác. Ngoài ra, các mô-đun chuyên dụng như VSM10 thường bao gồm các kết nối bên ngoài và giao diện làm cho tích hợp với kiến trúc ổ đĩa mô-đun mượt mà hơn.
Kết quả là một chiến lược điều khiển đáng tin cậy và thích ứng hơn có lợi cho các hệ thống truyền động phức tạp đòi hỏi thông tin điện áp chính xác trong điều kiện tải năng động.
3. VSM10 có thể hoạt động với các loại ổ đĩa SINAMICS khác nhau không?
Có, mô-đun VSM10 được thiết kế để tương thích với một số gia đình ổ đĩa SINAMICS dựa trên khung, chẳng hạn như các đơn vị dòng G130 và G150, cũng như các mô-đun đường dây tương thích khác nơi cần đo điện áp. Tuy nhiên, các nhà thiết kế hệ thống nên đảm bảo rằng nền tảng chuyển đổi cụ thể hỗ trợ mô-đun và các giao diện điện, điều khiển và truyền thông được cấu hình chính xác.
Việc đưa vào hoạt động và điều chỉnh đúng cách với giao diện điều khiển liên quan là điều cần thiết để tận dụng đầy đủ khả năng của thiết bị, và các kỹ sư thường tham khảo hướng dẫn sử dụng phần cứng SINAMICS để xác nhận tính tương thích và chi tiết dây.
Sự linh hoạt để hỗ trợ nhiều gia đình ổ đĩa làm cho VSM10 trở thành một lựa chọn linh hoạt cho các hệ thống được thiết kế với kiến trúc ổ đĩa hỗn hợp.
4. Những cân nhắc cài đặt nào quan trọng cho mô-đun VSM10?
Lắp đặt đúng cách bắt đầu với việc đảm bảo rằng mô-đun được lắp đặt trên đường ray DIN tiêu chuẩn TH35 bên trong tủ điều khiển và các kết nối điện áp được định tuyến chính xác đến các đầu cuối cảm biến. Các kỹ sư phải tuân thủ các thực tiễn cách điện thích hợp để ngăn chặn khớp nối tiếng ồn và đảm bảo rằng tham chiếu mặt đất phù hợp với ứng dụng.
Ngoài ra, vì mô-đun cung cấp các chỉ số trạng thái và giao diện như DRIVE-CLiQ, các kỹ thuật viên nên xác nhận rằng mạng điều khiển ổ đĩa được cấu hình để nhận ra và giao tiếp với mô-đun. Dây cung cấp điện chính xác, thực tiễn đặt đất và quản lý cáp đều cần thiết để tránh lỗi đo lường và đảm bảo hiệu suất cảm biến đáng tin cậy.
Các thực tiễn lắp đặt mạnh mẽ cũng góp phần vào việc khắc phục vấn đề dễ dàng hơn và tuổi thọ sử dụng lâu hơn của mô-đun cảm biến điện áp.
5. Kiểm tra khắc phục vấn đề điển hình là gì nếu dữ liệu cảm biến điện áp dường như không chính xác?
Khi dữ liệu điện áp xuất hiện không nhất quán hoặc không đáng tin cậy, các kỹ sư trước tiên xác minh tính toàn vẹn của dây, bao gồm đảm bảo kết nối an toàn của đầu vào điện áp đường và nguồn cung cấp điện điều khiển. Kiểm tra các đầu cuối lỏng lỏng, dây dẫn bị hư hại hoặc khớp nối tiếng ồn từ cáp điện thường có thể tiết lộ các vấn đề ảnh hưởng đến độ chính xác đo lường.
Một trọng tâm chính khác là xác nhận rằng các cài đặt đặt đất và cách ly của mô-đun được thực hiện chính xác, đặc biệt là nếu hệ thống hoạt động trong cấu hình cung cấp CNTT nơi tham chiếu mặt đất không phổ biến.
Cuối cùng, xác nhận rằng bộ điều khiển ổ đĩa có phần mềm firmware và cài đặt cấu hình thích hợp để giải thích dữ liệu cảm biến điện áp đảm bảo rằng thông tin chảy chính xác thông qua hệ thống tự động hóa, cho phép chẩn đoán chính xác và hành động kiểm soát.
