Tổng quan sản phẩm

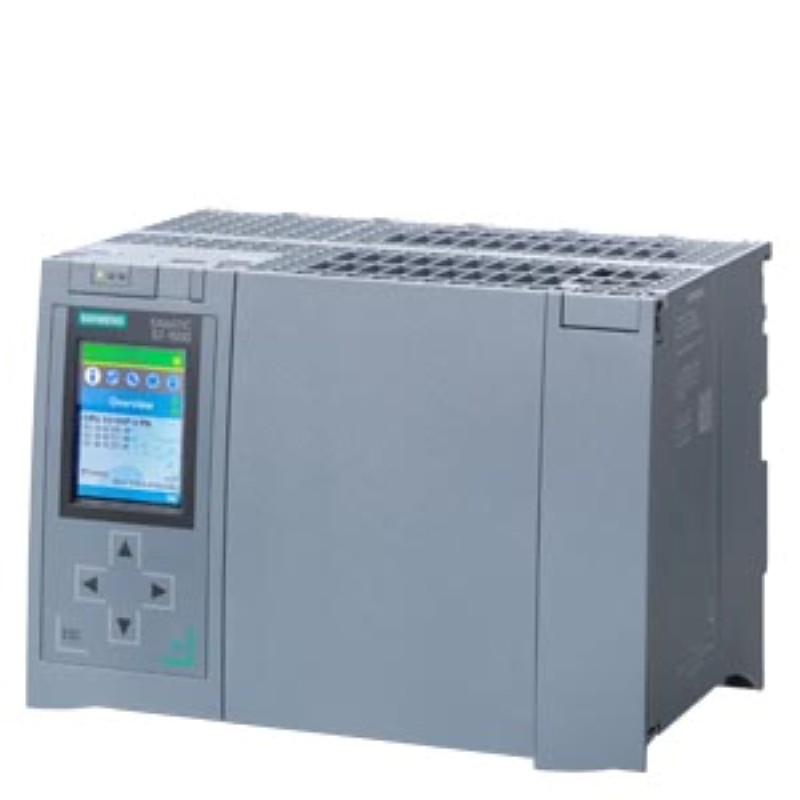

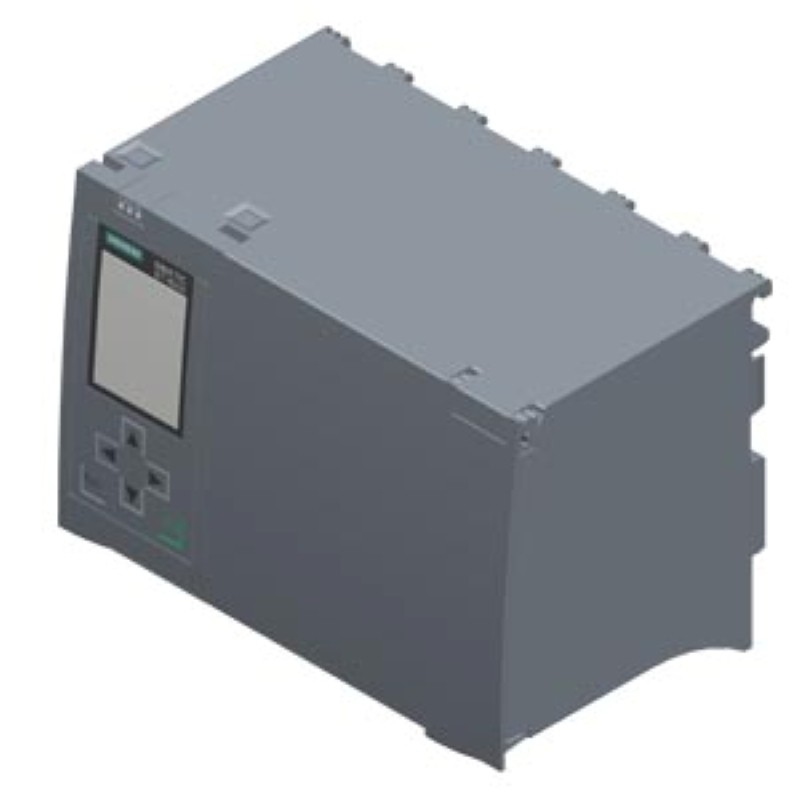

Siemens 6ES7518-4JP00-0AB0 là CPU PLC cao cấp thuộc dòng SIMATIC S7-1500 MFP (Điều khiển chuyển động, An toàn, PROFINET). Là bộ xử lý PLC an toàn, nó kết hợp tự động hóa tiêu chuẩn, logic an toàn và điều khiển chuyển động đa trục trong một bộ điều khiển duy nhất. Với thời gian xử lý bit 1 ns và bộ nhớ làm việc chương trình 4 MB, nó nhắm đến các ứng dụng tự động hóa quy mô lớn trong ngành ô tô, đóng gói và xử lý.
CPU PLC an toàn là gì?
CPU PLC an toàn là mô-đun xử lý trung tâm của bộ điều khiển logic khả trình được xếp hạng an toàn. Nó thực thi cả chương trình tự động hóa tiêu chuẩn và chương trình an toàn tin cậy trên cùng một phần cứng, loại bỏ nhu cầu về bộ điều khiển an toàn riêng biệt. CPU quản lý trao đổi dữ liệu I/O, các chức năng điều khiển chuyển động và giao tiếp giữa các thiết bị trường, HMI và các hệ thống cấp cao hơn.
Siemens 6ES7518-4JP00-0AB0 thuộc loại CPU PLC an toàn cao cấp. Nó chạy logic tiêu chuẩn và các chức năng an toàn đồng thời trong các lớp tác vụ riêng biệt, được chứng nhận SIL 3 theo IEC 61508 và PL e theo ISO 13849-1. Kiến trúc CPU đơn lẻ này giúp giảm không gian tủ điều khiển, độ phức tạp dây nối và hàng tồn kho phụ tùng cho các máy móc và nhà máy phức tạp.
Thông số kỹ thuật chính
Loại bộ điều khiển: SIMATIC S7-1500 CPU 1518-4 PN/DP MFP
Thời gian xử lý bit: 1 ns
Bộ nhớ làm việc chương trình: 4 MB
Bộ nhớ làm việc dữ liệu: 20 MB
Giao diện truyền thông tích hợp: 4 (3 × PROFINET với công tắc 2 cổng, 1 × PROFIBUS DP)
Chức năng PROFINET: IRT, MRP, MRPD, Thiết bị chia sẻ, chế độ đồng bộ
Chức năng PROFIBUS DP: Master DP và Slave DP
An toàn tích hợp: Logic an toàn theo IEC 61508 SIL 3 và ISO 13849 PL e
Điều khiển chuyển động tích hợp: Trục tốc độ, trục định vị, trục đồng bộ, cam, bánh răng
Máy chủ Web tích hợp: Có
Máy chủ OPC UA tích hợp: Có
Phần mềm lập trình: TIA Portal V18 trở lên
Nguồn cấp: 24 VDC (19.2 đến 28.8 VDC)
Loại gắn: Ray DIN 35 mm
Nhiệt độ môi trường tối đa (Gắn ngang): 60°C
Nhiệt độ môi trường tối đa (Gắn dọc): 45°C
Chứng nhận: CE, cULus, FM, ATEX Zone 2, IECEx
Tuân thủ: RoHS, WEEE
Điểm nổi bật kỹ thuật
Tích hợp bộ điều khiển duy nhất loại bỏ nhu cầu về phần cứng an toàn riêng biệt. Ký hiệu MFP có nghĩa là Điều khiển chuyển động, An toàn và PROFINET được kết hợp trong một CPU. Một câu hỏi kỹ thuật phổ biến là liệu có cần PLC an toàn chuyên dụng hay không - câu trả lời là không. 6ES7518-4JP00-0AB0 chạy logic tự động hóa tiêu chuẩn và logic an toàn đồng thời, giảm chiều sâu tủ điều khiển và thời gian đấu dây.
Thời gian xử lý bit 1 ns hỗ trợ logic tốc độ cao và chuyển động đồng bộ. CPU thực hiện các phép toán boolean trong một nano giây, điều này rất cần thiết cho các vòng lặp servo tốc độ cao, hiệu chỉnh dấu đăng ký và phản hồi dưới mili giây trên các dây chuyền đóng gói chuyển động liên tục. Các đối tượng công nghệ chuyển động tích hợp bao gồm tốc độ, định vị, bánh răng và cam mà không cần các mô-đun chuyển động bổ sung.
Ba giao diện PROFINET với công tắc tích hợp giúp đơn giản hóa thiết kế mạng. Mỗi cổng PROFINET trong ba cổng đều có công tắc 2 cổng, cho phép các mạng con riêng biệt cho I/O trường, HMI và lưu lượng IT/hình ảnh mà không cần công tắc ngoài. Master PROFIBUS DP tích hợp duy trì khả năng tương thích với các cài đặt ổ đĩa và I/O hiện có trong quá trình di chuyển theo từng giai đoạn.
Máy chủ OPC UA tích hợp cho phép kết nối trực tiếp MES và SCADA. CPU có thể hiển thị dữ liệu máy cho các hệ thống cấp cao hơn thông qua máy chủ OPC UA tích hợp, loại bỏ nhu cầu về PC cổng kết nối riêng biệt. Điều này làm giảm các điểm lỗi và hỗ trợ tích hợp dữ liệu Công nghiệp 4.0 trực tiếp từ bộ điều khiển.
Tích hợp an toàn đáp ứng yêu cầu SIL 3 và PL e qua PROFIsafe. CPU hỗ trợ các chức năng an toàn như E-stop, rèm sáng, cửa an toàn và máy quét laser thông qua PROFIsafe trên cùng một mạng PROFINET. Các ngân hàng rơ-le an toàn đấu dây cứng có thể được loại bỏ, tiết kiệm chi phí nhân công lắp đặt và đơn giản hóa việc chẩn đoán.
Ứng dụng
Dây chuyền lắp ráp thân xe và hệ thống truyền động ô tô: Điều khiển các dây chuyền chuyển tiếp, robot, máy ép và băng tải với logic tiêu chuẩn và an toàn tích hợp. Một CPU phối hợp giám sát khóa liên động, định vị servo và giao tiếp cấp dây chuyền mà không cần bộ điều khiển an toàn riêng biệt.
Máy đóng gói với đồng bộ hóa chuyển động tốc độ cao: Chạy hồ sơ cam, hiệu chỉnh đăng ký và đồng bộ hóa điền/niêm phong bằng các đối tượng công nghệ tích hợp. Tốc độ xử lý 1 ns hỗ trợ phản hồi dưới mili giây cho độ căng màng và đăng ký cắt trên máy chuyển động liên tục.
Các cụm xử lý lớn và hệ thống lô: Quản lý hàng trăm điểm I/O analog trên các trạm PROFINET phân tán. Máy chủ OPC UA hiển thị các biến quy trình trực tiếp cho DCS và MES, giảm nỗ lực tích hợp so với phần cứng cổng kết nối riêng biệt.
Máy công cụ và thiết bị tạo hình kim loại: Điều khiển các trục servo, trục chính và bộ thay dao đồng thời thực hiện các chức năng an toàn cho cửa an toàn, mạch dừng khẩn cấp và tắt an toàn. Thiết kế CPU đơn lẻ giúp giảm chiều sâu tủ điều khiển và đơn giản hóa việc quản lý phụ tùng thay thế.
Hệ thống xử lý hành lý sân bay và hệ thống hậu cần: Phối hợp các mạng băng tải đường dài với I/O phân tán. PROFINET IRT cung cấp trao đổi dữ liệu xác định cho việc phân loại tốc độ cao, trong khi PROFIsafe xử lý E-stop và bảo vệ khu vực mà không cần mạng an toàn riêng biệt.
Nâng cấp hệ thống S7-300/S7-400 cũ: Di chuyển các chương trình hiện có sang nền tảng S7-1500 MFP với an toàn tích hợp và OPC UA. Master PROFIBUS DP hỗ trợ giao tiếp với các slave DP cũ, cho phép di chuyển theo từng giai đoạn mà không cần thay thế tất cả các thiết bị trường cùng một lúc.
Hướng dẫn lựa chọn
Các ứng dụng phù hợp:
Các chương trình máy móc hoặc nhà máy lớn yêu cầu bộ nhớ chương trình hơn 2 MB và xử lý dữ liệu rộng rãi
Các dự án mà tự động hóa tiêu chuẩn, logic an toàn và điều khiển chuyển động đa trục phải chạy trong một bộ điều khiển để giảm số lượng phần cứng
Các cài đặt PROFIBUS DP hiện có của Siemens cần một CPU hiện đại với chức năng master PROFIBUS gốc
Các hệ thống yêu cầu truy cập dữ liệu OPC UA trực tiếp để tích hợp MES/IT mà không cần máy tính cổng kết nối
Không khuyến nghị cho:
Máy độc lập nhỏ với I/O kỹ thuật số đơn giản và không có yêu cầu về chuyển động hoặc an toàn. Một CPU S7-1200 hoặc S7-1500 cấp nhập môn cung cấp hiệu suất đủ với chi phí thấp hơn.
Các ứng dụng chỉ yêu cầu logic an toàn mà không có chuyển động tốc độ cao hoặc giao tiếp nâng cao. CPU 1516F-3 PN/DP là PLC an toàn tiết kiệm chi phí hơn cho các ứng dụng an toàn cỡ trung bình.
Môi trường có nhiệt độ môi trường trên 60°C hoặc rung động mạnh vượt quá thông số kỹ thuật công nghiệp tiêu chuẩn. Đối với các điều kiện khắc nghiệt, hãy chọn biến thể SIPLUS S7-1500 với lớp phủ bảo vệ và phạm vi nhiệt độ mở rộng (-25°C đến +70°C).
Câu hỏi thường gặp
1. Siemens 6ES7518-4JP00-0AB0 có giá bao nhiêu và bao gồm những gì trong giao hàng?
CPU 1518-4 PN/DP MFP thường có giá từ 8.000 đến 15.000 USD mỗi đơn vị tùy thuộc vào phiên bản firmware, số lượng đặt hàng và kênh phân phối. Giao hàng bao gồm mô-đun CPU, đầu nối nguồn và tài liệu in. Giá cả biến động do tỷ giá hối đoái, thuế quan và các điều chỉnh của nhà máy. Để có báo giá chính xác với tình trạng sẵn có hiện tại, hãy liên hệ trực tiếp với Beijing Zhongping Technology.
2. 6ES7518-4JP00-0AB0 có còn hàng hay được sản xuất theo đơn đặt hàng?
CPU 1518-4 PN/DP MFP là một mặt hàng trong danh mục tiêu chuẩn, nhưng mức tồn kho theo khu vực khác nhau. Các cấu hình phổ biến thường có sẵn từ các trung tâm phân phối của Siemens với thời gian giao hàng từ 5 đến 10 ngày làm việc. Các đơn vị yêu cầu firmware mới nhất hoặc các gói giấy phép cụ thể có thể có thời gian chờ sản xuất là 4 đến 8 tuần.
3. Cần phần mềm lập trình và giấy phép nào để cấu hình PLC an toàn này?
CPU được lập trình bằng Siemens TIA Portal V18 trở lên. Cần có giấy phép Step 7 Professional để lập trình PLC tiêu chuẩn và cần thêm giấy phép Safety Advanced để cấu hình an toàn. Các đối tượng công nghệ điều khiển chuyển động được bao gồm trong firmware của CPU; không cần giấy phép chuyển động riêng biệt cho các trục tốc độ, định vị và đồng bộ tiêu chuẩn.
4. 6ES7518-4JP00-0AB0 có thể chạy đồng thời các chương trình tiêu chuẩn và an toàn mà không cần bộ điều khiển an toàn riêng biệt không?
Có. Ký hiệu MFP chỉ ra khả năng an toàn tích hợp. Logic tự động hóa tiêu chuẩn và các chức năng an toàn thực thi trên cùng một CPU trong các lớp tác vụ riêng biệt. Chương trình an toàn được chứng nhận SIL 3 theo IEC 61508 và PL e theo ISO 13849-1, vì vậy không cần PLC an toàn riêng biệt.
5. CPU bao gồm những giao diện truyền thông nào cho I/O trường và kết nối IT?
CPU bao gồm ba giao diện PROFINET với mỗi giao diện có công tắc 2 cổng và một master PROFIBUS DP. Điều này cung cấp bốn kênh truyền thông độc lập cho các thiết bị trường, HMI, ổ đĩa chuyển động và hệ thống IT. PROFINET IRT hỗ trợ trao đổi dữ liệu thời gian thực xác định, và máy chủ OPC UA tích hợp cho phép kết nối trực tiếp với các ứng dụng MES và SCADA mà không cần cổng kết nối.
6. Điều khoản thanh toán và thời gian giao hàng điển hình khi mua CPU PLC này là gì?
Chúng tôi chấp nhận chuyển khoản ngân hàng (T/T), thư tín dụng không hủy ngang (L/C trả ngay) và thẻ tín dụng doanh nghiệp lớn. Đối với các tài khoản đủ điều kiện có lịch sử mua hàng đã được thiết lập, Beijing Zhongping Technology cung cấp thời hạn thanh toán ròng 30 ngày sau khi phê duyệt tín dụng. Thời gian giao hàng tiêu chuẩn là 2 đến 4 tuần cho các cấu hình có sẵn trong kho, trong khi các phiên bản firmware không có sẵn trong kho có thể yêu cầu 8 tuần.
7. Làm thế nào để tôi chọn đúng CPU S7-1500 cho ứng dụng của mình và 1518-4 MFP so với các CPU tiêu chuẩn như thế nào?
Chọn 1518-4 MFP nếu ứng dụng của bạn yêu cầu logic an toàn tích hợp và điều khiển chuyển động đa trục cộng với xử lý tốc độ cao. Các CPU S7-1500 tiêu chuẩn không có khả năng F yêu cầu F-CPU riêng cho các chức năng an toàn. 1518-4 MFP cũng cung cấp bộ nhớ lớn hơn và nhiều giao diện truyền thông hơn các CPU tầm trung như 1516-3 PN/DP, làm cho nó phù hợp cho các máy móc phức tạp và các cụm xử lý lớn.
8. 6ES7518-4JP00-0AB0 có tương thích với các mô-đun I/O S7-1500 hiện có và các thiết bị PROFIBUS cũ không?
Có. CPU hoạt động với tất cả các mô-đun tín hiệu, mô-đun công nghệ và bộ xử lý truyền thông S7-1500 tiêu chuẩn từ cùng dòng. Master PROFIBUS DP tích hợp giao tiếp với các slave DP S7-300/S7-400 cũ, và I/O PROFINET có thể được trộn lẫn với các thiết bị PROFIsafe trên cùng một phân đoạn mạng.
9. Bảo hành và hỗ trợ sau bán hàng nào được cung cấp với CPU PLC này?
Beijing Zhongping Technology cung cấp bảo hành 2 năm đối với lỗi sản xuất trên tất cả các CPU Siemens S7-1500 mới. Chúng tôi cung cấp hỗ trợ đưa vào vận hành, bao gồm cấu hình địa chỉ IP, cập nhật firmware và hỗ trợ tải xuống dự án TIA Portal. Hợp đồng bảo hành mở rộng và bảo trì phòng ngừa hàng năm có sẵn với chi phí bổ sung.
10. CPU có hỗ trợ cập nhật firmware không và các chức năng an toàn có thể được kích hoạt sau khi giao hàng ban đầu không?
Có. Cập nhật firmware được thực hiện bằng thẻ nhớ Siemens SIMATIC và các chức năng trực tuyến của TIA Portal. Các chức năng an toàn tích hợp có sẵn từ phiên bản firmware hiện tại và có thể được kích hoạt thông qua giấy phép Safety Advanced khi dự án được cấu hình. Beijing Zhongping Technology có thể xác nhận phiên bản firmware đã cài đặt trước khi giao hàng.
