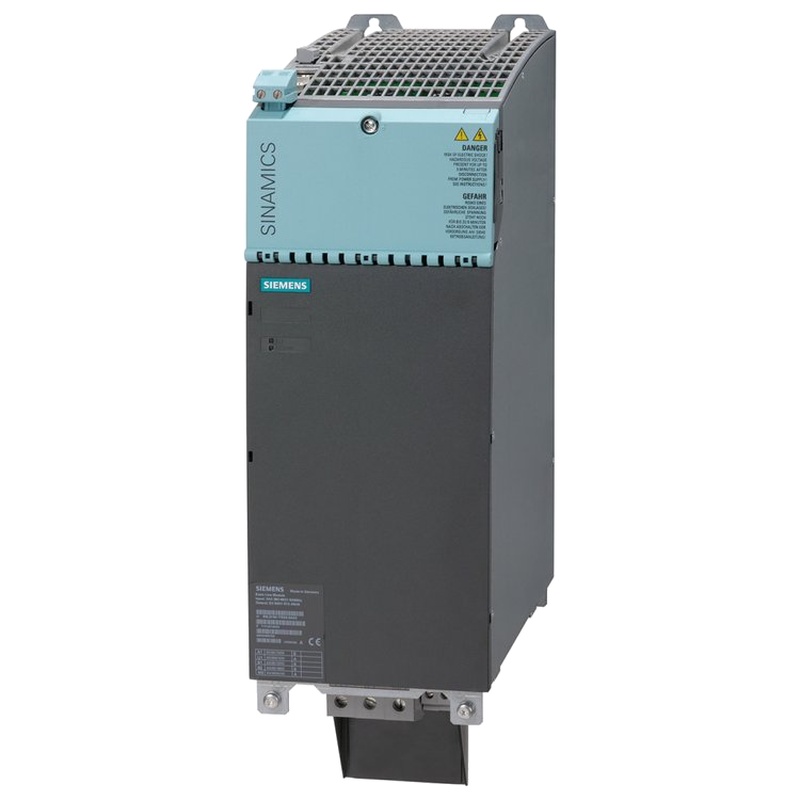

Mô-đun dòng hoạt động SIEMENS 6SL3730-7TE32-1BA3 là một thành phần quan trọng trong hệ thống truyền động SINAMICS S120, được thiết kế để cung cấp điều hòa năng lượng mạnh mẽ và kiểm soát năng lượng hoạt động cho các động cơ công nghiệp quy mô lớn. Với khả năng công suất định mức 132 kW và công suất dòng đầu vào khoảng 210 A, mô-đun này được điều chỉnh cho các ứng dụng hiệu suất cao đòi hỏi sản xuất liên kết DC ổn định, yếu tố công suất tăng cường và hài hòa giảm trong môi trường sản xuất, chế biến hoặc tự động hóa đòi hỏi.
Là một phần của kiến trúc Tủ ổ đĩa công suất cao, mô-đun này tích hợp liền mạch với các mô-đun tủ Siemens S120, hỗ trợ cung cấp năng lượng DC sạch cho các mô-đun động cơ hạ lưu và đảm bảo hiệu suất nhất quán ngay cả dưới yêu cầu tải trọng cao. Thiết kế của nó hỗ trợ hoạt động làm mát bằng không khí với bảo vệ IP20, làm cho nó phù hợp với tủ công nghiệp đóng kín nơi dòng không khí được kiểm soát và tuân thủ an toàn là cần thiết.
Mô-đun dòng hoạt động là gì và tại sao nó quan trọng
Trong các hệ thống truyền động tiên tiến như nền tảng SINAMICS S120, mô-đun dòng hoạt động (ALM) đóng vai trò trung tâm trong quá trình chuyển đổi AC sang DC. Không giống như các bộ chỉnh sửa thụ động đơn giản là chuyển đổi công suất AC đến, một ALM kết hợp các điều khiển tích cực điều chỉnh sự rút dòng, cải thiện yếu tố công suất và giảm biến dạng hài hòa. Điều này không chỉ tăng hiệu quả mà còn cải thiện việc tuân thủ các tiêu chuẩn lưới điện và giảm căng thẳng điện trên cơ sở hạ tầng tiện ích.
Trong một cấu hình tủ S120 điển hình, mô-đun Active Line ngồi ở đầu trước của chuỗi chuyển đổi năng lượng, cung cấp năng lượng DC điều hòa vào bus liên kết DC, sau đó được phân phối cho một hoặc nhiều mô-đun năng lượng lái động cơ. Bằng cách tích cực bù đắp cho biến động đầu vào và tối ưu hóa chất lượng điện, nó giúp duy trì mức điện áp DC ổn định ngay cả khi tải lớn được chuyển đổi hoặc các giai đoạn mất cân bằng xảy ra.
Hiệu suất chính và điểm nổi bật kỹ thuật
Đơn vị SIEMENS 6SL3730-7TE32-1BA3 được thiết kế cho độ tin cậy công nghiệp và hiệu suất lâu dài:
Điện áp & amp; amp; Tương thích hiện tại: Được thiết kế cho đầu vào ba pha 380-480 V AC ở 50/60 Hz với mức độ dòng đầu vào xấp xỉ 210 A, nó hỗ trợ nhu cầu năng lượng công nghiệp nặng.
Phạm vi đầu ra DC: Cung cấp đầu ra DC 510-720 V được điều chỉnh, tạo thành xương sống của liên kết DC được sử dụng để lái các mô-đun động cơ S120.
Đánh giá công suất: Với danh nghĩa 132 kW, mô-đun này nhắm mục tiêu các hệ thống truyền động trung bình đến lớn đòi hỏi cung cấp công suất liên tục cao.
Làm mát & amp; amp; Bảo vệ: Thiết kế làm mát bằng không khí với vỏ IP20 làm cho nó phù hợp cho lắp đặt dựa trên tủ nơi dòng khí được kiểm soát và tiếp xúc nguy hiểm được giảm thiểu.
Các thông số kỹ thuật này làm cho nó phù hợp với các ứng dụng trong các lĩnh vực công nghiệp nặng như nhà máy chế biến, băng tải lớn, máy ép và các máy móc cường độ chuyển động khác yêu cầu chất lượng điện đáng tin cậy và sự ổn định liên kết DC.
Các ứng dụng điển hình và trường hợp sử dụng công nghiệp
Mô-đun dòng hoạt động SIEMENS 6SL3730-7TE32-1BA3 được triển khai rộng rãi trong tủ ổ đĩa S120 công suất cao trong các ngành công nghiệp bao gồm sản xuất, sản xuất thép, khai thác mỏ và quản lý năng lượng. Khả năng ổn định và điều kiện điện mạng làm cho nó lý tưởng cho:
Động cơ mô-men xoắn cao trong máy ép đùn, cán và ép
Hệ thống truyền động đa động cơ nơi chia sẻ liên kết DC đồng bộ cải thiện hiệu quả
Băng tải nặng và hệ thống xử lý vật liệu với dao động tải rộng
Môi trường kiểm soát quy trình yêu cầu yếu tố công suất đáng tin cậy và hài hòa thấp
Bởi vì nó làm giảm đáng kể biến dạng dòng đầu vào trong khi duy trì sự ổn định của bus DC cao, các kỹ sư ủng hộ mô-đun này khi hiệu suất ổ đĩa và tuân thủ điện là cả hai mối quan tâm chính.
Làm thế nào các mô-đun dòng hoạt động cải thiện hiệu suất hệ thống lái
Trong môi trường công nghiệp, việc chuyển đổi từ mạng AC sang một bus DC có khả năng cung cấp nhiều mô-đun động cơ thường giới thiệu những thách thức. Bộ điều chỉnh thụ động có thể tạo ra biến dạng hài hòa tổng thể cao (THD), yếu tố công suất thấp hơn và căng thẳng nhiệt gia tăng. Một mô-đun dây chuyền hoạt động như 6SL3730-7TE32-1BA3 làm giảm bớt những điều này bằng cách tích cực điều chỉnh sự rút dòng và tương tác động với mạng điện.
Điều này có thể dẫn đến:
Cải thiện hiệu quả năng lượng bằng cách giảm năng lượng phản ứng lãng phí
Phạt tiện ích thấp hơn ở các khu vực có yêu cầu tuân thủ lưới nghiêm ngặt
Sự ổn định điện áp tốt hơn, làm giảm căng thẳng trên điện hạ lưu và điện tử điều khiển
Giảm hài hòa, bảo vệ các hệ thống điều khiển nhạy cảm và giảm sự can thiệp
Đối với các cơ sở nhạy cảm với hiệu suất điện - chẳng hạn như sản xuất bán dẫn, sản xuất năng lượng sạch hoặc lắp ráp chính xác - những lợi ích này có thể chuyển thành cải tiến thực sự về thời gian hoạt động và độ tin cậy tổng thể của hệ thống.
Câu hỏi thường gặp
1. Mô-đun Active Line khác với máy chỉnh chuẩn trong hệ thống ổ đĩa như thế nào?
Một mô-đun dây chuyền hoạt động (ALM) cung cấp kiểm soát năng động trên dòng điện đầu vào và điện áp so với một bộ điều chỉnh thụ động, đơn giản là thay đổi AC sang DC mà không điều chỉnh hài hòa hoặc yếu tố công suất. ALM tích cực định hình hình sóng hiện tại để giảm biến dạng và duy trì yếu tố công suất cao, điều cần thiết để đáp ứng các tiêu chuẩn tuân thủ lưới và cải thiện hiệu quả. Trong các hệ thống có sự biến đổi tải trọng đáng kể, điều khiển này giúp duy trì điện áp DC ổn định trên bus DC, dẫn đến hiệu suất mượt mà hơn trên các mô-đun động cơ.
Tại sao 6SL3730-7TE32-1BA3 phù hợp với các hệ thống tủ công suất cao?
Mô-đun này được điều chỉnh cho tủ ổ đĩa S120 công suất cao nơi cần tính toàn vẹn liên kết DC và điều hòa năng lượng hoạt động. Điểm định mức 132 kW và khả năng tương thích ba pha 380-480 V của nó làm cho nó có khả năng hỗ trợ động cơ công nghiệp lớn và nhiều ổ đĩa trong cơ sở hạ tầng DC chung. Bằng cách đảm bảo hiệu suất đầu vào mạnh mẽ, nó cải thiện độ tin cậy và tuổi thọ của toàn bộ lắp ráp ổ đĩa.
3. Mô-đun dòng hoạt động này có thể hỗ trợ nhiều mô-đun động cơ trong một tủ không?
Đúng vậy. Đầu ra DC điều hòa được cung cấp bởi mô-đun dòng hoạt động này có thể cung cấp nhiều mô-đun động cơ hạ lưu trong bố trí tủ SINAMICS S120. Cấu hình liên kết DC chia sẻ này nâng cao hiệu quả hệ thống và giảm dây và thành phần dư thừa, làm cho nó hiệu quả về chi phí cho các ứng dụng đa trục hoặc đa động cơ nơi cần chuyển động phối hợp hoặc thông lượng năng lượng cao.
4.Những cân nhắc về môi trường và an toàn cần được tính đến?
Bởi vì 6SL3730-7TE32-1BA3 là một đơn vị IP20 làm mát bằng không khí, nó được thiết kế để hoạt động trong tủ có dòng khí được kiểm soát và bao an toàn phù hợp. Điều này có nghĩa là đảm bảo thông gió thích hợp, kiểm soát bụi và bảo vệ truy cập. IP20 không chống lại nước hoặc sự xâm nhập trực tiếp của các hạt, vì vậy nó phải được lắp đặt bên trong tủ với niêm phong và điều hòa môi trường thích hợp để duy trì hiệu suất và an toàn.
5. Mô-đun này ảnh hưởng đến vòng đời và bảo trì ổ đĩa tổng thể như thế nào?
Sử dụng mô-đun dây chuyền hoạt động thường kéo dài vòng đời của hệ thống truyền động bằng cách giảm căng thẳng điện và chu kỳ nhiệt thông qua điều hòa năng lượng sạch hơn. Điều này làm giảm mài mòn trên tụ điện, bán dẫn và cách nhiệt động cơ theo thời gian. Trong khi ALM làm tăng sự phức tạp, nó làm giảm tỷ lệ thất bại liên quan đến các vấn đề chất lượng điện và thường làm giảm tổng chi phí sở hữu trong các thiết lập công nghiệp đòi hỏi.
