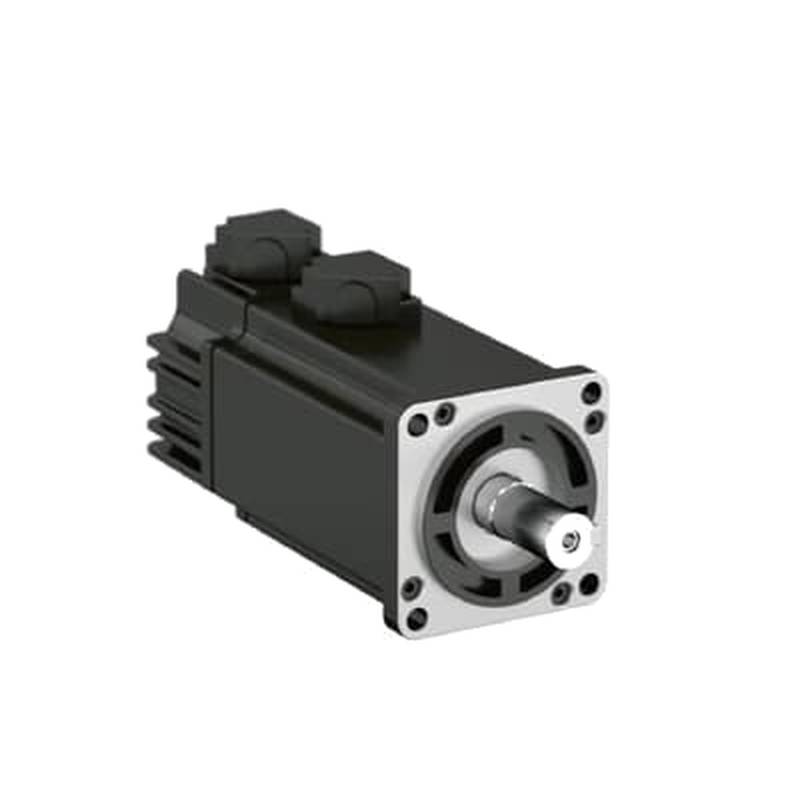

ABB ESM06X-401-302-T1B1A00 là động cơ servo AC 400W có phanh được thiết kế cho các hệ thống điều khiển chuyển động công nghiệp có độ chính xác cao. Thiết bị này đóng vai trò là thành phần quan trọng trong sản xuất tự động, robot và máy móc CNC, nơi nó quản lý vận tốc, mô-men xoắn và độ chính xác vị trí với phản hồi điện ổn định. Các kỹ sư bảo trì thường tìm mua model này như một bộ phận thay thế cho các bộ truyền động servo cũ hoặc như một thành phần chính trong việc tích hợp máy mới. Bằng cách cung cấp đầu ra cơ học và phanh điện từ đáng tin cậy, nó hỗ trợ hoạt động liên tục trong các môi trường sản xuất có chu kỳ cao. Thành phần này đảm bảo quản lý động năng ổn định trên các chu kỳ làm việc công nghiệp đa dạng và được thiết kế để tích hợp liền mạch vào các kiến trúc truyền động dựa trên ABB hiện có.
Định vị Loại sản phẩm & Danh mục
ABB ESM06X-401-302-T1B1A00 thuộc danh mục động cơ đồng bộ nam châm vĩnh cửu (PMSM), được thiết kế đặc biệt như một động cơ servo AC 400W cho các vòng phản hồi hiệu suất cao. Các động cơ này hoạt động như bộ truyền động chính trong điều khiển chuyển động, chuyển đổi các xung điện từ bộ truyền động servo thành chuyển vị quay có kiểm soát. Trong phân cấp công nghiệp, thiết bị này được phân loại là động cơ quán tính thấp đến trung bình, được tối ưu hóa cho các ứng dụng đòi hỏi tăng tốc nhanh và dừng chính xác. Tiếp theo phân loại này, việc tích hợp hệ thống phanh xác định rõ hơn vai trò của nó như một bộ truyền động an toàn quan trọng được thiết kế để duy trì vị trí tải trong điều kiện tắt nguồn.
Thông số kỹ thuật
Dòng sản phẩm: ESM06X
Công suất định mức: 0.4 kW
Điện áp định mức: 200 V AC
Loại phanh: Phanh giữ điện từ
Mô-men xoắn định mức: 1.27 Nm
Mô-men xoắn cực đại: 3.82 Nm
Tốc độ định mức: 3000 RPM
Tốc độ tối đa: 5000 RPM
Độ phân giải phản hồi: Bộ mã hóa tuyệt đối 20-bit
Bảo vệ chống xâm nhập: IP65
Phương pháp làm mát: Đối lưu tự nhiên
Loại lắp đặt: Lắp mặt bích
Đầu trục: Trục có rãnh then
Điểm nổi bật về kỹ thuật
Dòng ESM06X kết hợp bộ mã hóa tuyệt đối 20-bit độ phân giải cao, cung cấp độ chi tiết vị trí đặc biệt cho việc đồng bộ hóa đa trục. Thiết kế này đảm bảo các cấu hình chuyển động vẫn ổn định ngay cả khi thay đổi hướng tần số cao, giảm thiểu khả năng xảy ra lỗi định vị tích lũy.
Ngoài ra, việc tích hợp phanh giữ điện từ đóng vai trò như một cơ chế an toàn dự phòng trong các sự cố dừng khẩn cấp hoặc mất điện. Bằng cách kẹp trục động cơ ngay lập tức khi tín hiệu bị ngắt, hệ thống bảo vệ cả tải và các thành phần truyền động cơ học khỏi sự sụt giảm không kiểm soát hoặc dịch chuyển do trọng lực.
Hơn nữa, động cơ đạt xếp hạng bảo vệ chống xâm nhập IP65, biểu thị khả năng chống bụi hoàn toàn và tia nước áp suất thấp. Độ toàn vẹn về cấu trúc này cho phép triển khai đáng tin cậy trong các môi trường có các hạt lơ lửng hoặc các quy trình rửa trôi thường xuyên, giúp kéo dài MTBF (Thời gian trung bình giữa các lỗi) của hệ thống truyền động.
Các tình huống ứng dụng
Lắp ráp linh kiện điện tử: Công suất 400W hỗ trợ các hệ thống gantry pick-and-place đòi hỏi thời gian ổn định dưới 20 ms và độ lặp lại ±0.01 mm mỗi chu kỳ. Bộ thay dao CNC chính xác: Phanh tích hợp đảm bảo ổ chứa dao vẫn khóa ở vị trí trong quá trình gia công rung động cao, ngăn ngừa lỗi chỉ mục. Dây chuyền đóng gói tự động: Động cơ này cho phép các chu kỳ khởi động-dừng tốc độ cao, chính xác cho các máy dán nhãn, giảm lãng phí vật liệu bằng cách duy trì kiểm soát lực căng trong cửa sổ dung sai 1%.
Khuyến nghị lựa chọn
Việc chọn động cơ này đòi hỏi phải đánh giá cả quán tính tải và giới hạn nhiệt trong cụm cơ khí mục tiêu. Model này phù hợp cho các ứng dụng tốc độ cao, quán tính thấp nơi tỷ lệ quán tính tải trên động cơ không vượt quá 10:1. Ngược lại, nó không phù hợp cho các công việc ép công nghiệp hạng nặng hoặc dập kim loại nơi các cú sốc cơ học cực đại vượt quá 300% mô-men xoắn định mức, vì các tải trọng như vậy sẽ gây ra sự mài mòn nhanh chóng trên các ổ trục bên trong và cụm phanh điện từ.
Đối với các ứng dụng yêu cầu công suất đầu ra hoặc kích thước khung khác, hãy tham khảo danh mục dòng ABB ESM để biết các lựa chọn thay thế. Ví dụ, nếu dự án của bạn đòi hỏi mô-men xoắn cao hơn và kích thước khung lớn hơn, ESM06X-750-302-T1B1A00 (biến thể 750W) cung cấp công suất đầu ra tăng lên trong khi vẫn duy trì khả năng tương thích với cùng dòng giao diện điều khiển.
Câu hỏi thường gặp
1. Thời gian giao hàng tiêu chuẩn là bao lâu và các đơn vị hiện có sẵn trong kho không?
Chúng tôi duy trì kho dự trữ chiến lược cho ESM06X-401-302-T1B1A00 để tạo điều kiện thực hiện nhanh chóng cho các yêu cầu bảo trì khẩn cấp. Các đơn vị có sẵn trong kho thường được xử lý vận chuyển trong vòng 2 ngày làm việc sau khi xác nhận thanh toán. Đối với các yêu cầu lô lớn vượt quá mức tồn kho tức thời của chúng tôi, chúng tôi phối hợp trực tiếp với logistics nhà máy để cung cấp thời gian giao hàng cập nhật. Beijing Zhongping Technology (北京众平科技股份有限公司) quản lý các mốc thời gian này để đảm bảo sự gián đoạn tối thiểu cho lịch trình sản xuất của bạn.
2. Động cơ này có bao gồm các đầu nối giao phối cần thiết để lắp đặt không?
Mỗi đơn vị động cơ được vận chuyển cùng với vỏ đầu nối nguồn và bộ mã hóa tiêu chuẩn đi kèm trong bao bì nhà máy. Người dùng phải cung cấp các loại cáp đa lõi có vỏ bọc phù hợp đáp ứng các yêu cầu điện cho định mức 200V AC. Nếu bạn cần các bộ dây cáp được lắp ráp sẵn với độ dài cụ thể, chúng tôi có thể cung cấp chúng dưới dạng các mục dòng riêng biệt theo yêu cầu. Liên hệ với đội ngũ của chúng tôi để nhận tài liệu kỹ thuật về sơ đồ chân đầu nối cụ thể và các loại cáp tương thích.
3. Động cơ servo AC này có giá bao nhiêu?
Giá thị trường cho model cụ thể này thường dao động từ 750 USD đến 1.375 USD tùy thuộc vào khối lượng mua sắm và điều kiện cung ứng toàn cầu hiện tại. Xin lưu ý rằng giá cả biến động do tỷ giá hối đoái, thuế quan và điều chỉnh của nhà máy. Chúng tôi khuyên bạn nên liên hệ trực tiếp với Beijing Zhongping Technology (北京众平科技股份有限公司) để có báo giá chính xác, ràng buộc dựa trên số lượng đặt hàng hiện tại của bạn. Cấu trúc giá này phản ánh bản chất độ chính xác cao của bộ mã hóa tuyệt đối 20-bit và cơ chế phanh tích hợp.
4. Chính sách bảo hành cho động cơ servo ABB này là gì?
Chúng tôi cung cấp bảo hành tiêu chuẩn 12 tháng từ nhà sản xuất bao gồm các lỗi vật liệu và sự không nhất quán trong lắp ráp. Bảo hành này có hiệu lực kể từ ngày vận chuyển và vẫn hợp lệ với điều kiện động cơ được vận hành trong các xếp hạng IP65 và nhiệt độ quy định. Nếu xảy ra lỗi, đội ngũ hỗ trợ của chúng tôi sẽ hướng dẫn bạn qua quy trình chẩn đoán để xác định xem có cần thay thế hoặc sửa chữa hay không. Việc lắp đặt không đúng cách hoặc sửa đổi trái phép sẽ làm mất hiệu lực bảo hành ngay lập tức.
5. Có yêu cầu phần mềm cụ thể nào để cấu hình động cơ này không?
Dòng ESM06X yêu cầu phần mềm cấu hình điều khiển chuyển động ABB tiêu chuẩn để ánh xạ các thông số động cơ vào bộ truyền động servo của bạn. Bạn sẽ cần nhập tệp bảng dữ liệu điện tử hoặc tệp EDS của động cơ vào môi trường phần mềm để đảm bảo hiệu chuẩn mô-men xoắn và giới hạn dòng điện chính xác. Bộ phận kỹ thuật của chúng tôi có thể cung cấp các bản sao kỹ thuật số của sách hướng dẫn cấu hình để hỗ trợ đội ngũ kỹ thuật của bạn trong giai đoạn thiết lập. Đảm bảo phiên bản firmware của bạn tương thích với các thông số động cơ mới nhất.
6. Động cơ này có thể được sử dụng trong môi trường nhiệt độ cao không?
Động cơ này được xếp hạng cho hoạt động liên tục trong nhiệt độ môi trường từ 0°C đến 40°C. Nếu môi trường ứng dụng của bạn liên tục vượt quá 40°C, bạn phải triển khai làm mát chủ động bên ngoài hoặc giảm công suất đầu ra của động cơ để tránh làm hỏng lớp cách điện cuộn dây. Vận hành động cơ ngoài phạm vi nhiệt độ quy định sẽ làm giảm đáng kể tuổi thọ của ổ trục và bộ mã hóa tuyệt đối. Liên hệ với chúng tôi để nhận lời khuyên kỹ thuật về các chiến lược quản lý nhiệt cho vỏ máy cụ thể của bạn.
7. Làm thế nào để tôi bắt đầu trả hàng nếu bộ phận không tương thích?
Việc trả hàng được chấp nhận trong vòng 30 ngày kể từ ngày giao hàng, với điều kiện mặt hàng vẫn còn trong bao bì nhà máy gốc, được niêm phong. Động cơ phải được trả lại trong tình trạng chưa sử dụng, không có dấu vết lắp đặt hoặc các chỉ số căng thẳng điện. Để bắt đầu quy trình, hãy gửi số sê-ri và hóa đơn gốc cho đội ngũ hỗ trợ của chúng tôi để nhận số ủy quyền trả lại hàng hóa (RMA). Lưu ý rằng phí nhập kho lại có thể áp dụng cho các mặt hàng được trả lại mà không có lý do kỹ thuật hợp lệ cho sự không tương thích.
8. Model này có hỗ trợ điện trở phanh bên ngoài không?
Có, hệ thống truyền động bên trong liên quan đến động cơ này cho phép kết nối các điện trở phanh bên ngoài để tiêu tán năng lượng tái sinh. Các điện trở bên ngoài là cần thiết khi động cơ trải qua các chu kỳ giảm tốc quán tính cao, thường xuyên tạo ra sức phản điện động (back-EMF) đáng kể. Bạn phải xác minh giá trị điện trở và yêu cầu công suất so với sách hướng dẫn bộ truyền động servo cụ thể để đảm bảo tính tương thích. Kích thước điện trở không đúng có thể dẫn đến lỗi quá điện áp bộ truyền động và các lần tắt phần cứng tiếp theo.
9. Có thể được giảm giá cho các đơn đặt hàng số lượng lớn các động cơ này không?
Chúng tôi cung cấp các cấu trúc giá theo tầng cho các dự án liên quan đến việc mua sắm 5 đơn vị trở lên cùng một lúc. Những khoản giảm giá này được tính dựa trên các thỏa thuận về khối lượng trực tiếp từ nhà máy và chi phí logistics được tối ưu hóa. Để có đề xuất thương mại chi tiết, vui lòng gửi dự báo sử dụng hàng năm hoặc yêu cầu dự án cụ thể của bạn cho bộ phận kinh doanh của chúng tôi. Chúng tôi cố gắng cung cấp giá trị cạnh tranh cho các quan hệ đối tác công nghiệp lâu dài và nguồn cung cấp bảo trì định kỳ.
10. Những phương thức vận chuyển nào khả dụng cho các đơn đặt hàng quốc tế?
Chúng tôi sử dụng các nhà giao nhận vận tải quốc tế đáng tin cậy bao gồm DHL, FedEx và UPS để đảm bảo vận chuyển an toàn và kịp thời đến cơ sở của bạn. Tất cả các lô hàng được đóng pallet hoặc đóng hộp với lớp đệm bảo vệ cấp công nghiệp để ngăn ngừa hư hỏng do va đập trong quá trình vận chuyển bằng đường hàng không hoặc đường biển. Đối với các đơn hàng giá trị cao hoặc khẩn cấp, chúng tôi cung cấp số theo dõi cho phép giám sát trạng thái lô hàng của bạn theo thời gian thực. Liên hệ với chúng tôi để biết giá về các tùy chọn vận chuyển nhanh nếu cơ sở của bạn yêu cầu một cửa sổ giao hàng được xác định nghiêm ngặt.
