Các mô-đun I/O bảo vệ cao phân tán dòng HollySys LTp mang đến các điều khiển tự động hóa công nghiệp đáng tin cậy thông qua giao tiếp điểm-điểm tiêu chuẩn hóa và chẩn đoán thông minh. Được thiết kế để tối ưu hóa hiệu quả và giảm thiểu chi phí bảo trì, dòng phần cứng này đảm bảo truyền dữ liệu thời gian thực trên các môi trường nhà máy phức tạp.
Tự động hóa công nghiệp hiện đại đòi hỏi các kiến trúc I/O phân tán giúp giảm thiểu độ phức tạp của hệ thống dây điện trong khi vẫn duy trì tính toàn vẹn tín hiệu cao ở môi trường nhà máy khắc nghiệt. Dòng HollySys LTp giải quyết những thách thức này thông qua cấu trúc mô-đun đạt chuẩn IP67, loại bỏ yêu cầu về tủ điều khiển truyền thống ở các khu vực máy móc cục bộ. Bằng cách tích hợp hỗ trợ cho các giao thức truyền thông công nghiệp hàng đầu như EtherCAT, Profinet và EtherNet/IP, các mô-đun này tạo điều kiện tích hợp liền mạch vào các kiến trúc điều khiển PLC đa dạng. Kiến trúc hệ thống sử dụng kết nối M12 chắc chắn và các tính năng chính/phụ IO-Link tiên tiến, cho phép thu thập dữ liệu phi tập trung từ cảm biến và thiết bị truyền động trực tiếp tại cấp độ máy. Cấu trúc này làm giảm đáng kể cáp đồng, đơn giản hóa quy trình lắp đặt và nâng cao khả năng phản hồi tổng thể của hệ thống cho thiết bị sản xuất tốc độ cao.
Thông số kỹ thuật
Tên dòng: Dòng LT-p IO @ Điều kiện vận hành tiêu chuẩn
Số model: LT-p-IO @ Nhận diện dòng sản phẩm

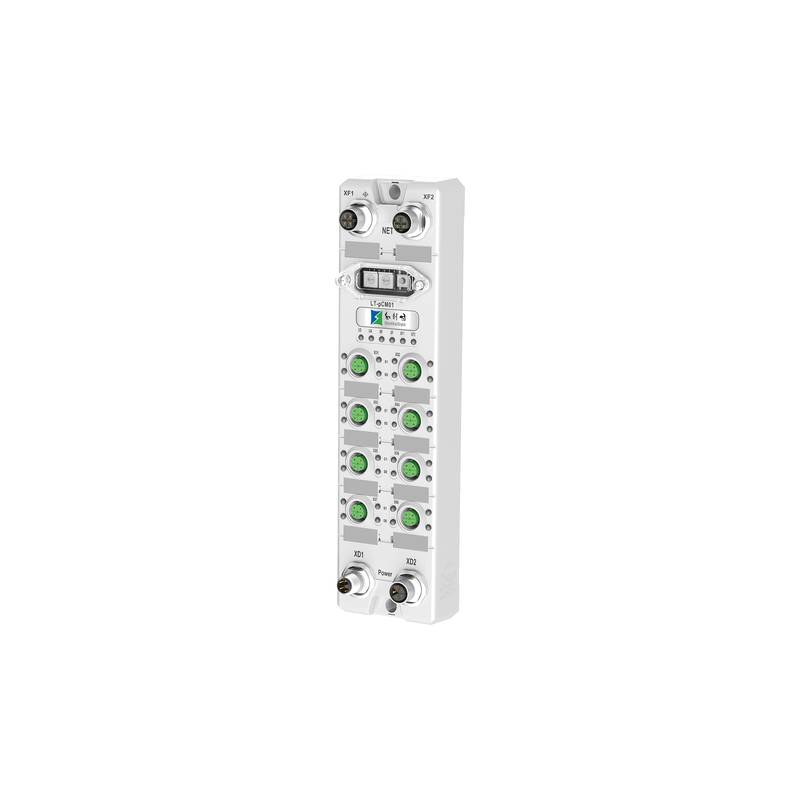

Mô-đun chính IO-Link IP67 Giao thức EtherCAT: LT-pCM01 @ Giao thức bus EtherCAT, 8 cổng IO-Link (mặc định 8 Loại A, có thể định cấu hình thành 8 Loại B), tối đa 8DI PNP, tối đa 8DO NPN/PNP có thể định cấu hình, vỏ kim loại, CE, FCC, ROHS @ 60 x 225 x 24 mm
Mô-đun chính IO-Link IP67 Giao thức PROFINET: LT-pCM02 @ Giao thức bus Profinet-RT, 8 cổng IO-Link (mặc định 8 Loại A, có thể định cấu hình thành 8 Loại B), tối đa 8DI PNP, tối đa 8DO NPN/PNP có thể định cấu hình, vỏ kim loại, CE, FCC, ROHS @ 60 x 225 x 24 mm
Mô-đun chính IO-Link IP67 Giao thức EtherNET/IP: LT-pCM03 @ Giao thức bus EtherNet/IP, 8 cổng IO-Link (mặc định 8 Loại A, có thể định cấu hình thành 8 Loại B), tối đa 8DI PNP, tối đa 8DO NPN/PNP có thể định cấu hình, vỏ kim loại, CE, FCC, ROHS @ 60 x 225 x 24 mm
Mô-đun phụ IO-Link IP67 Giao diện LOẠI A: LT-pDIO01 @ Thiết bị phụ IO-Link, loại giao diện LOẠI A, tốc độ truyền COM3 (230.4 kbps), 16 kênh, 8 x M12, đầu vào/đầu ra có thể định cấu hình PNP, vỏ kim loại, CE, FCC, ROHS @ 60 x 160 x 22 mm
Mô-đun phụ IO-Link IP67 Giao diện LOẠI B: LT-pDIO02 @ Thiết bị phụ IO-Link, loại giao diện LOẠI B, tốc độ truyền COM3 (230.4 kbps), 16 kênh, 8 x M12, đầu vào/đầu ra có thể định cấu hình PNP, vỏ kim loại, CE, FCC, ROHS @ 60 x 160 x 22 mm
Mô-đun bộ ghép nối Bus IP67 Giao thức EtherCAT: LT-pIM01 @ Giao thức bus EtherCAT, nguồn điện 24 VDC, dòng điện tối đa 16 A, 16 kênh đầu vào/đầu ra có thể định cấu hình PNP được nhóm theo 2, vỏ kim loại, CE, FCC, ROHS @ 60 x 225 x 24 mm
Mô-đun bộ ghép nối Bus IP67 Giao thức PROFINET: LT-pIM02 @ Giao thức bus Profinet, nguồn điện 24 VDC, dòng điện tối đa 16 A, 16 kênh đầu vào/đầu ra có thể định cấu hình PNP được nhóm theo 2, vỏ kim loại, CE, FCC, ROHS @ 60 x 225 x 24 mm
Mô-đun bộ ghép nối Bus IP67 Giao thức EtherNET/IP: LT-pIM03 @ Giao thức bus EtherNet/IP, nguồn điện 24 VDC, dòng điện tối đa 16 A, 12 kênh đầu vào/đầu ra có thể định cấu hình PNP nằm trong vỏ kim loại, CE, FCC, ROHS @ 60 x 225 x 24 mm
Tích hợp Hệ thống và Thiết lập Phần cứng
Việc triển khai dòng LT-p đòi hỏi tuân thủ nghiêm ngặt các tiêu chuẩn đi dây công nghiệp để đảm bảo độ trung thực của tín hiệu và an toàn vận hành. Kỹ thuật viên hiện trường phải sử dụng cáp xoắn đôi có vỏ bọc cho các kết nối mạng, đầu nối vỏ bọc đúng cách tại cả hai vỏ đầu nối kim loại để giảm thiểu nhiễu điện từ từ các biến tần gần đó. Phân phối nguồn điện dựa trên nguồn 24 VDC ổn định có khả năng cung cấp dòng điện tổng lên đến 16 A trên các mô-đun được kết nối. Việc lắp đặt vật lý sử dụng các đầu nối tròn công nghiệp M12, cung cấp khả năng kết nối chắc chắn, chống rung cho cả nguồn cấp và đường tín hiệu. Các điểm tiếp đất trên vỏ kim loại đúc phải được buộc trực tiếp vào khung máy bằng các dải đồng có trở kháng thấp để ngăn ngừa các vòng lặp đất và bảo vệ các mạch thu phát bên trong khỏi hiện tượng quá độ điện.
Độ tin cậy và Độ bền Môi trường
Được thiết kế cho các môi trường nhà máy đòi hỏi khắt khe, dòng LT-p có xếp hạng bảo vệ IP67, giúp chống bụi hoàn toàn và chống ngâm nước tạm thời. Vỏ kim loại chắc chắn cung cấp độ bền cơ học tuyệt vời và khả năng tản nhiệt mà không cần quạt làm mát bên ngoài. Các thông số vận hành được tối ưu hóa cho phạm vi nhiệt độ công nghiệp tiêu chuẩn, trong khi hệ thống cách ly điện áp bên trong bảo vệ các mạch logic nhạy cảm khỏi các xung điện áp cao và nhiễu chế độ chung. Các chỉ báo đèn LED chẩn đoán toàn diện cung cấp phản hồi trực quan ngay lập tức về trạng thái nguồn mô-đun, trạng thái giao tiếp mạng và lỗi ngắn mạch từng kênh, tạo điều kiện khắc phục sự cố nhanh chóng và tối đa hóa thời gian hoạt động của hệ thống.
Hướng dẫn Lựa chọn và Triển khai Kỹ thuật
Việc lựa chọn cấu hình LT-p phù hợp bao gồm việc lập bản đồ các loại giao diện thiết bị hiện trường, nhu cầu điện năng và giao thức bộ điều khiển chính. Đối với các ứng dụng sử dụng mạng EtherCAT, thiết bị chính LT-pCM01 kết hợp với các bộ ghép nối LT-pIM01 cung cấp hiệu suất tất định. Các hệ thống được tiêu chuẩn hóa trên Profinet hoặc EtherNet/IP nên sử dụng các biến thể LT-pCM02/03 và LT-pIM02/03 tương ứng. Các kỹ sư có thể tận dụng các tài nguyên kỹ thuật khu vực từ Beijing Zhongping Technology để hỗ trợ lựa chọn đối chiếu chéo phức tạp, khớp phần cứng và hỗ trợ thay thế hàng tồn kho. Việc tích hợp vào môi trường lập trình PLC được thực hiện bằng cách nhập các tệp cấu hình GSD hoặc XML do nhà cung cấp cung cấp vào phần mềm kỹ thuật, sau đó ánh xạ các từ dữ liệu đầu vào và đầu ra tuần tự sang các thẻ bộ điều khiển tương ứng.
Kịch bản Ứng dụng Điển hình và Giá trị Vận hành
Cấu trúc phân tán của dòng LT-p mang lại hiệu quả đáng kể cho các lĩnh vực sản xuất tự động, bao gồm lắp ráp điện tử 3C, dây chuyền sản xuất pin lithium và máy công cụ CNC độ chính xác cao. Bằng cách gắn các nút I/O trực tiếp lên khung máy gần các cảm biến và thiết bị truyền động, các nhà sản xuất thiết bị gốc có thể loại bỏ các ống cáp rộng và giảm tổng chiều dài cáp. Cách tiếp cận phi tập trung này giảm thiểu sụt áp trên các đoạn dây dài, giảm yêu cầu về diện tích tủ điều khiển và tăng tốc độ lắp ráp cơ khí tại chỗ. Hơn nữa, các tính năng chẩn đoán tích hợp và cấu hình cổng IO-Link linh hoạt giúp hợp lý hóa việc cài đặt thông số cảm biến và giảm thời gian trung bình để sửa chữa trong các chu kỳ bảo trì.
Các Câu hỏi Thường gặp (FAQ)
1. Các giao thức truyền thông chính được hỗ trợ bởi các mô-đun I/O từ xa dòng LT-p là gì?
Dòng LT-p hỗ trợ ba giao thức truyền thông công nghiệp chính: EtherCAT, Profinet và EtherNet/IP, cho phép tích hợp linh hoạt vào nhiều môi trường bộ điều khiển logic khả trình khác nhau.
2. Mô-đun chính IO-Link xử lý cấu hình cổng Loại A và Loại B như thế nào?
Mỗi mô-đun chính có 8 cổng IO-Link Loại A mặc định có thể được cấu hình riêng lẻ thành cổng Loại B để cung cấp thêm nguồn phụ trợ cho các thiết bị truyền động và thiết bị dòng điện cao.
3. Định mức dòng điện tối đa cho việc phân phối nguồn của bộ ghép nối bus là gì?
Các mô-đun bộ ghép nối bus hỗ trợ nguồn điện 24 VDC với công suất xử lý dòng điện tổng tối đa là 16 A trên các phân đoạn hệ thống được kết nối.
4. Các mô-đun dòng LT-p có phù hợp để lắp đặt bên ngoài các tủ điều khiển không?
Có, các mô-đun có vỏ kim loại đạt chuẩn IP67 được thiết kế cho các ứng dụng gắn trên máy trực tiếp trên sàn nhà máy mà không cần tủ bảo vệ thứ cấp.
5. Loại đầu nối vật lý nào được sử dụng cho đầu vào tín hiệu và nguồn điện?
Hệ thống sử dụng các đầu nối tròn công nghiệp M12 tiêu chuẩn hóa để đảm bảo phân phối tín hiệu và nguồn điện an toàn, chống rung và chống nước.
6. Các điều kiện ngắn mạch hoặc lỗi kênh được chẩn đoán như thế nào trên phần cứng?
Mỗi mô-đun kết hợp các đèn LED chẩn đoán tích hợp cung cấp cập nhật trạng thái trực quan thời gian thực cho các thanh nguồn, trạng thái giao tiếp mạng và lỗi từng kênh.
7. Các tệp kỹ thuật nào là bắt buộc để cấu hình các mô-đun trong PLC của bên thứ ba?
Kỹ sư phải nhập các tệp cấu hình GSD hoặc XML tương ứng dành riêng cho biến thể giao thức (EtherCAT, Profinet hoặc EtherNet/IP) vào phần mềm lập trình bộ điều khiển.
8. Các mô-đun phụ IO-Link có thể được mở rộng để chứa các điểm I/O bổ sung không?
Có, hệ thống hỗ trợ kiến trúc mở rộng hai tầng, trong đó các mô-đun phụ có thể được kết nối hạ nguồn để mở rộng mật độ kênh và tiết kiệm các cổng chính.
9. Thời gian giao hàng và chính sách vận chuyển khi đặt hàng các thiết bị này qua các kênh phân phối khu vực là gì?
Thời gian hoàn thành đơn hàng phụ thuộc vào mức độ hàng tồn kho hoạt động và hậu cần khu vực cụ thể; Beijing Zhongping Technology duy trì dự trữ kho hàng tại địa phương để đảm bảo gửi hàng nhanh chóng và lịch trình giao hàng đáng tin cậy.
10. Các điều khoản bảo hành và hỗ trợ kỹ thuật nào được áp dụng cho các giao dịch mua phần cứng dòng LT-p?
Tất cả các linh kiện phần cứng được cung cấp đều được hỗ trợ bởi bảo hiểm bảo hành tiêu chuẩn của nhà sản xuất, được bổ sung bởi sự hỗ trợ kỹ thuật chuyên dụng cho việc lựa chọn, triển khai và khắc phục sự cố.
