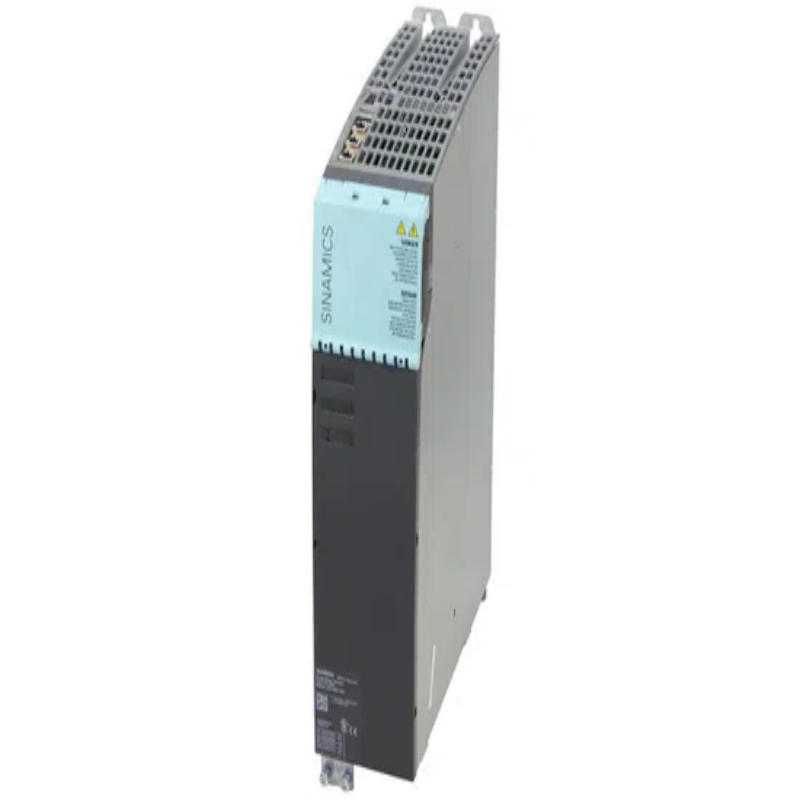

Siemens 6SL3130-7TE21-6AA3 là một Active Line Module (ALM) từ hệ thống lái SINAMICS S120 nổi tiếng. Mô-đun cung cấp điện 16kW, định dạng kích thước sách này không phải là một bộ chỉnh sửa đơn giản - nó là một bộ chuyển đổi điện tái tạo chính xác cao phục vụ như lõi điện thông minh của các hệ thống tự động hóa đa trục tinh vi.
Nó cung cấp một điện áp bus DC ổn định, được điều chỉnh trong khi cho phép phục hồi năng lượng đến lưới, cung cấp hiệu suất và hiệu quả vô song cho các ứng dụng từ máy công cụ năng động cao đến hệ thống đóng gói chính xác. Dưới đây là một kiểm tra chi tiết về mô hình ALM này, cộng với những hiểu biết sâu sắc về vai trò rộng hơn và tiêu chí lựa chọn của các mô-đun điện trong tự động hóa công nghiệp.
Cốt lõi sản phẩm: Thông số kỹ thuật và giải phẫu chức năng
Về cốt lõi của nó, 6SL3130-7TE21-6AA3 chuyển đổi nguồn AC ba pha thành điện áp bus DC được điều chỉnh chính xác để cung cấp các mô-đun động cơ hạ lưu.
Dữ liệu kỹ thuật chính
Số bài viết: 6SL3130-7TE21-6AA3
Loại sản phẩm: SINAMICS S120 Active Line Module (ALM)
Điện áp đầu vào: 3 AC 380-480 V, 50/60 Hz
Công suất đầu ra: 16 kW
Dòng điện DC đầu ra: 27 A
Điện áp liên kết DC được điều chỉnh: 600 V DC
Phương pháp làm mát: Làm mát không khí bên trong
Thiết kế: Booksize
Truyền thông: Giao diện DRIVE-CLiQ tích hợp
Các tính năng và thành phần chính
Chỉnh sửa hoạt động dựa trên IGBT: Không giống như cầu diode cơ bản, nó sử dụng IGBT (Isolated-Gate Bipolar Transistors) cho dòng điện hai chiều. Điều này cho phép nó hoạt động như một bộ chỉnh sửa trong khi lái động cơ và bộ biến tần để cung cấp năng lượng trở lại lưới trong khi phanh động cơ.
Điện áp liên kết DC ổn định: Duy trì điện áp bus DC ổn định (ví dụ: 600V) bất kể biến động nguồn cung cấp mạng lưới. Điều này tách điện áp động cơ khỏi điện áp cung cấp, đảm bảo hiệu suất nhất quán cho tất cả các ổ đĩa được kết nối.
Kết nối hệ thống tích hợp: tích hợp đầy đủ vào hệ sinh thái S120 thông qua DRIVE-CLiQ. Giao diện kỹ thuật số này cho phép cấu hình tự động, chẩn đoán toàn diện và trao đổi dữ liệu thời gian thực với CU (Đơn vị điều khiển) điều khiển.
An toàn toàn diện và bảo vệ: Bao gồm các giao diện để kết nối các lá chắn cáp (cáp điện và tín hiệu) để hỗ trợ các thực tiễn EMC thích hợp. Nó cũng có các chức năng an toàn tích hợp (ví dụ: mô-men xoắn an toàn tắt / STO thông qua các đầu cuối chuyên dụng).
Lợi thế hiệu suất: Tại sao chọn ALM này?
Thiết kế công nghệ của 6SL3130-7TE21-6AA3 chuyển sang những lợi ích quan trọng tại chỗ:
Chất lượng công suất đặc biệt: Sản xuất một dòng đầu vào gần như hình xoắn, dẫn đến một yếu tố công suất cao (cos φ ≈ 1). Điều này giảm thiểu công suất phản ứng và biến dạng hài hòa trong mạng cung cấp, thường loại bỏ sự cần thiết của các đơn vị sửa chữa yếu tố công suất bên ngoài và tránh các hình phạt tiện ích.
Hiệu quả năng lượng và tiết kiệm chi phí: tái tạo năng lượng phanh trực tiếp trở lại lưới điện của nhà máy, giảm tiêu thụ năng lượng và sản xuất nhiệt. Điều này đặc biệt có giá trị cho các ứng dụng có chu kỳ bắt đầu-dừng thường xuyên hoặc tải trọng quái lực cao, giảm chi phí hoạt động và giảm dấu chân carbon.
Tối đa hóa chất lượng quy trình và thời gian hoạt động: Điện áp bus DC ổn định đảm bảo các mô-đun động cơ cung cấp mô-men xoắn đầy đủ ngay cả ở tốc độ thấp - không bị ảnh hưởng bởi sự suy giảm điện áp đường dây. Điều này rất quan trọng cho gia công chính xác cao, chuyển động đồng bộ và ổn định quy trình, giảm lỗi sản xuất và thời gian ngừng hoạt động không có kế hoạch.
Tích hợp và ứng dụng điển hình
Mô-đun này thường được điều khiển bởi một đơn vị trung tâm (ví dụ: CU320-2) hoặc tích hợp vào môi trường tự động hóa SIMATIC / SINUMERIK. Nó là nền tảng của kiến trúc SINAMICS S120 "Common DC Bus", nơi một ALM có thể cung cấp nhiều mô-đun động cơ (điều khiển servo hoặc vector) trên cùng một bus DC.
Lĩnh vực ứng dụng chính
Máy công cụ: Trung tâm gia công CNC, máy tiện và máy nghiền yêu cầu phản ứng năng động và độ chính xác cao.
Máy móc đóng gói: Robot và trục servo trong máy đóng gói, đóng gói và đóng gói.
Xử lý vật liệu: robot gantry tốc độ cao, hệ thống lưu trữ và thu hồi tự động (AS / RS).
Các băng thử nghiệm: Máy mô phỏng và máy đo động lực cần khả năng lái xe và tái tạo.
Ngoài mô hình: Hiểu các mô-đun điện trong tự động hóa công nghiệp
Để đưa ra quyết định thông minh, điều cần thiết là phải bối cảnh hóa mô-đun Active Line trong dòng sản phẩm mô-đun điện của Siemens và làm rõ các cân nhắc thiết kế hệ thống chính.
Phổ mô-đun điện: ALM so với SLM so với BLM
SINAMICS S120 cung cấp ba loại mô-đun điện cốt lõi, mỗi loại được phù hợp với nhu cầu hiệu suất và chi phí khác nhau:
1.1 Mô-đun dòng hoạt động (ALM)
Điện áp liên kết DC: Điều chỉnh (ví dụ: 600V)
Phản hồi năng lượng: Có (tái tạo)
Công nghệ: IGBT-based active front end
Hệ số công suất đầu vào: ~ 1 (tuyệt vời)
Trường hợp sử dụng điển hình: Các ứng dụng chính xác cao, năng động, tiết kiệm năng lượng (ví dụ: máy CNC, robot tốc độ cao).
1.2 Mô-đun dòng thông minh (SLM)
Điện áp liên kết DC: Không được điều chỉnh (~ 1,35 x điện áp đầu vào)
Phản hồi năng lượng: Có (tái tạo)
Công nghệ: Dựa trên IGBT
Yếu tố công suất đầu vào: & > 0.96 (rất tốt)
Trường hợp sử dụng điển hình: Các ứng dụng cần phục hồi năng lượng nhưng chịu đựng điện áp liên kết DC dao động (ví dụ: một số máy đóng gói).
1.3 Mô-đun dòng cơ bản (BLM)
Điện áp liên kết DC: Không được điều chỉnh (~ 1,35 x điện áp đầu vào)
Phản hồi năng lượng: Không (không tái tạo)
Công nghệ: Dựa trên diode / thyristor
Yếu tố công suất đầu vào: phụ thuộc vào lò phản ứng đường dây
Trường hợp sử dụng điển hình: Các ứng dụng nhạy cảm với chi phí với phanh hiếm khi (ví dụ: máy bơm, quạt). Một kháng phanh là cần thiết để tiêu tan năng lượng phanh.
1.4 Cách chọn
Chọn ALM: Khi bạn cần điện áp liên kết DC ổn định, chất lượng điện tuyệt vời và phục hồi năng lượng tối đa (quan trọng cho các nhiệm vụ chính xác hoặc động).
Chọn SLM: Khi phục hồi năng lượng là chìa khóa, nhưng điện áp liên kết DC dao động là chấp nhận được (cân bằng hiệu suất và chi phí).
Chọn BLM: Đối với các ứng dụng đơn giản, tập trung vào ngân sách với phanh tối thiểu (không cần phục hồi năng lượng).
2. Những cân nhắc quan trọng cho thiết kế hệ thống
Tích hợp một ALM đòi hỏi sự chú ý đến ba chi tiết chính:
Mô-đun giao diện hoạt động bắt buộc (AIM): Một AIM phải được lắp đặt giữa lưới và ALM. Nó tích hợp bộ lọc đường dây, mạch sạc trước và giám sát điện áp đường dây - cần thiết cho việc tuân thủ EMC và hoạt động an toàn.
Làm mát và không gian: Thiết kế kích thước sách cho phép lắp đặt nhỏ gọn, cạnh nhau trong tủ điều khiển. Đảm bảo dòng khí đầy đủ và tuân thủ phạm vi nhiệt độ môi trường (0-40 ° C mà không giảm thiểu) để tránh quá nóng.
Cấu hình hệ thống: Toàn bộ hệ thống truyền động (ALM, mô-đun động cơ, động cơ) được cấu hình thông qua phần mềm SINAMICS Startdrive của Siemens (trong Cổng thông tin TIA), đảm bảo tích hợp liền mạch.
Câu hỏi thường gặp (FAQ)
1. Làm thế nào một ALM tiết kiệm năng lượng so với một nguồn cung cấp điện cơ bản?
Một ALM tái tạo năng lượng phanh: trong khi phanh, động cơ hoạt động như máy phát điện. Các mô-đun cơ bản (BLM) lãng phí năng lượng này dưới dạng nhiệt thông qua điện trở, nhưng ALM đảo ngược nó trở lại lưới. Năng lượng tái chế này cung cấp năng lượng cho các thiết bị khác, cắt giảm tổng sử dụng điện - đặc biệt là cho các ứng dụng bắt đầu-dừng thường xuyên.
2. Điện áp DC được điều chỉnh từ một ALM có thực sự quan trọng không?
Vâng, cho các nhiệm vụ hiệu suất cao. Một bus DC ổn định đảm bảo các mô-đun động cơ cung cấp mô-men xoắn đầy đủ trên tất cả tốc độ, không bị ảnh hưởng bởi biến động mạng lưới hoặc tải nặng. Điều này ngăn chặn các vấn đề hiệu suất trong khi giảm điện áp, rất quan trọng đối với gia công chính xác hoặc chuyển động đồng bộ.
3. Ứng dụng của tôi không bị phanh thường xuyên. Tôi có cần ALM không?
Nếu tiết kiệm năng lượng không phải là chìa khóa, hãy tập trung vào các lợi ích ALM khác: điện áp bus DC rắn đá (cho sự ổn định của quá trình) và yếu tố công suất gần như hoàn hảo (bảo vệ các hệ thống điện khỏi hài hòa). Nếu những điều này không quan trọng, một SLM hoặc BLM có hiệu quả chi phí hơn.
4. Tôi phải thêm thành phần chính nào để sử dụng ALM này?
Bạn cần một mô-đun giao diện hoạt động (AIM) giữa nguồn điện và ALM. Nó không phải là tùy chọn - nó cung cấp bộ lọc đường và mạch sạc trước cần thiết cho hoạt động an toàn, tuân thủ EMC.
5. Có thể này 16kW ALM năng lượng hỗn hợp mô-đun động cơ?
Vâng, thông qua Common DC Bus. ALM cung cấp công suất liên tục 16kW; Bạn có thể kết nối bất kỳ kết hợp nào của các mô-đun động cơ S120 (ví dụ: 10kW + hai 3kW) miễn là tổng nhu cầu không vượt quá 16kW (tính cho tải tối đa).
6. Những điểm bảo trì quan trọng của ALM là gì?
Tập trung vào phòng ngừa: giữ vây / quạt làm mát sạch (tránh quá nóng), kiểm tra độ chặt chẽ kết nối điện trong thời gian ngừng hoạt động và sử dụng chẩn đoán DRIVE-CLiQ để theo dõi giờ hoạt động, nhiệt độ và lỗi để bảo trì dự đoán.
