Trong tự động hóa công nghiệp, các ứng dụng ổ đẩy công suất cao đòi hỏi sự ổn định, hiệu quả và quản lý năng lượng nghiêm ngặt từ các hệ thống cung cấp điện. Siemens SINAMICS S120 Active Line Module (ALM) - đặc biệt là loại khung gầm 6SL3330-7TE32-1AA3 - được thiết kế để đáp ứng các nhu cầu nghiêm khắc này. Giải pháp hiệu suất cao này không chỉ cung cấp điện áp bus DC sạch, ổn định cho các hệ thống lái xe đa trục: nó tích cực tái tạo năng lượng phanh trở lại lưới nhà máy. Khả năng kép này nâng cao chất lượng quy trình và cắt giảm chi phí vận hành đáng kể, làm cho nó trở thành một nguồn năng lượng lý tưởng cho sản xuất hạng nặng xanh, hiệu quả.
1. Vị trí sản phẩm cốt lõi & amp; Phân tích thông số kỹ thuật

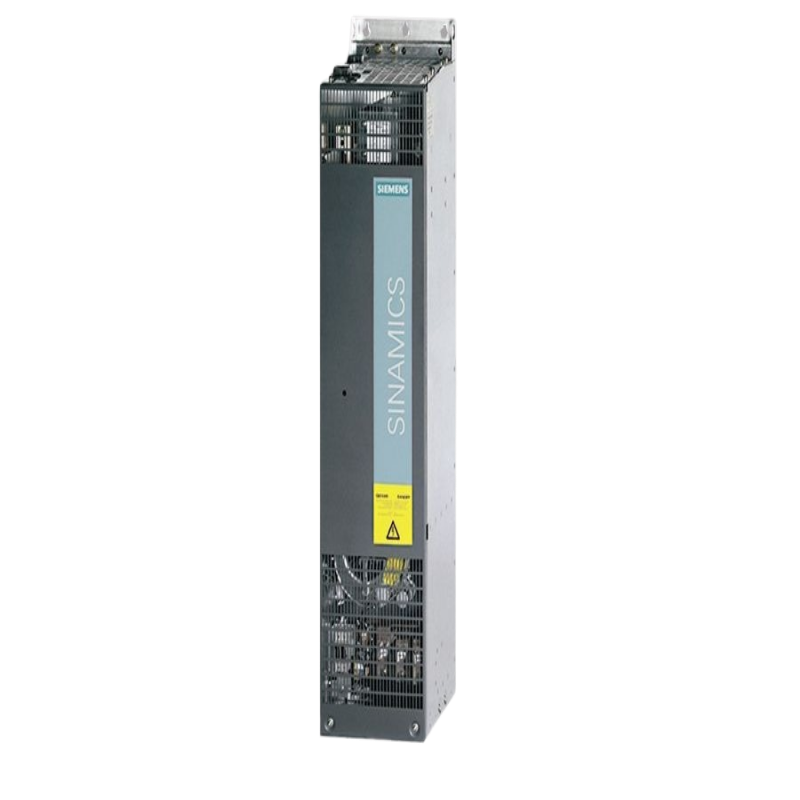

Là một thành viên của gia đình SINAMICS S120 được thiết kế cho các kịch bản công suất cao, sứ mệnh cốt lõi của 6SL3330-7TE32-1AA3 là chuyển đổi năng lượng điện hiệu quả. Không giống như các đối tác quyển sách nhỏ gọn của nó, nó có thiết kế kiểu achassis - một đơn vị điện độc lập đòi hỏi lắp đặt trong tủ điều khiển hoặc giá. Thiết kế này cung cấp sự tiêu tan nhiệt vượt trội hơn nhiều và hỗ trợ mức công suất cao hơn nhiều.
1.1 Công nghệ cốt lõi & amp; Thông số hiệu suất
Mô hình sản phẩm: 6SL3330-7TE32-1AA3
Loại mô-đun: Mô-đun dòng hoạt động (ALM)
Mẫu thiết kế: Loại khung
Điện áp đầu vào: 3 pha AC 380-480 V ± 10%, 50/60 Hz
Công suất đầu ra: 132 kW (ở đầu vào 400V AC)
Dòng đầu ra định mức: 209 A
Điện áp liên kết DC được điều chỉnh: 600 V DC (định mức)
Phương pháp làm mát: Làm mát bằng không khí ép buộc
Công nghệ chính: IGBT front end hoạt động, hoạt động tái tạo đầy đủ
1.2 Giải thích tính năng chính
Phản hồi năng lượng tái tạo đầy đủ
Không giống như các mô-đun dây chuyền cơ bản tiêu tan năng lượng phanh dưới dạng nhiệt, ALM này sử dụng công nghệ phía trước hoạt động IGBT cho dòng chảy năng lượng hai chiều. Trong quá trình làm chậm động cơ hoặc tải sửa chữa, nó có thể cung cấp năng lượng tái tạo được tạo ra đầy đủ, hiệu quả trở lại lưới nhà máy - nơi nó cung cấp năng lượng cho các thiết bị khác. Điều này có nghĩa là tiết kiệm năng lượng đáng kể, đặc biệt là đối với các ứng dụng có chu kỳ bắt đầu-dừng thường xuyên (ví dụ: cẩu nặng, máy ly tâm, băng thử nghiệm).
Liên kết DC ổn định & amp; Chất lượng điện cao hơn
Mô-đun duy trì điện áp liên kết DC ổn định cao, miễn dịch với biến động lưới. Điều này tạo ra một môi trường hoạt động lý tưởng cho tất cả các mô-đun động cơ được kết nối, đảm bảo chúng cung cấp mô-men xoắn đầy đủ ngay cả trong khi điện áp dây chuyền giảm. Đối với các quy trình sản xuất cao cấp (ví dụ: cán chính xác, máy công cụ lớn), điều này đảm bảo sự ổn định của quy trình và sự nhất quán của sản phẩm. Ngoài ra, dòng đầu vào gần hình sinus của nó giữ cho yếu tố công suất bên đường gần 1,0, loại bỏ nhu cầu tụ sửa yếu tố công suất bên ngoài và giảm đáng kể ô nhiễm hài hòa lưới.
Làm mát bằng không khí cưỡng bức & amp; Tích hợp hệ thống
Vì mật độ công suất cao, mô-đun sử dụng làm mát bằng không khí cưỡng bức để tiêu tan nhiệt hiệu quả - đảm bảo độ tin cậy dưới tải nặng. Nó tích hợp liền mạch vào hệ thống điều khiển SINAMICS S120 (ví dụ: với đơn vị điều khiển CU320-2) thông qua giao diện DRIVE-CLiQ, cho phép cấu hình tự động, giám sát tình trạng toàn diện và chẩn đoán lỗi thời gian thực.
2. Kịch bản ứng dụng & amp; Đề xuất giá trị
ALM 132kW này là lựa chọn ưa thích cho các ứng dụng công nghiệp nặng, nơi giá trị của nó tỏa sáng trong điều kiện hoạt động đòi hỏi:
2.1 Xử lý vật liệu nặng
Trong cần cẩu container cảng, cần cẩu cổng lớn hoặc thang máy mỏ, việc nâng và hạ xuống thường xuyên tạo ra năng lượng tái tạo lớn. ALM tái chế năng lượng này, cắt giảm tổng tiêu thụ năng lượng và tránh nhiệt độ cao do kháng phanh gây ra.
2.2 Thiết bị ly tâm lớn & amp; Nền tảng thử nghiệm
Đối với các động cơ nhà máy lớn (sản xuất xi măng), máy nén (nhà máy hóa dầu), hoặc máy đo động lực khung (công nghiệp ô tô) - nơi các hệ thống lái cần giảm tốc nhanh - khả năng tái tạo của ALM trực tiếp làm giảm chi phí điện và cải thiện phản ứng năng động của hệ thống.
2.3 Bảo đảm ổn định công nghiệp quy trình
Trong các ngành công nghiệp quy trình liên tục (ví dụ như giấy, luyện kim), biến động điện áp có thể gây dừng dây chuyền sản xuất hoặc phế liệu sản phẩm. Liên kết DC ổn định của ALM hoạt động như một "bộ đệm", cô lập hệ thống lái xe khỏi các rối loạn lưới. Điều này làm tăng đáng kể hiệu quả thiết bị tổng thể (OEE) và độ tin cậy hoạt động của toàn bộ dây chuyền sản xuất.
Mở rộng sâu: Lựa chọn và lập kế hoạch hệ thống cho các mô-đun điện loại khung
Chọn các thành phần ổ đĩa công suất cao đòi hỏi nhiều hơn là xem xét thông số kỹ thuật mô hình - nó đòi hỏi thiết kế toàn bộ kiến trúc hệ thống ổ đĩa.
1. Tại sao nên chọn thiết kế loại khung gầm ở mức công suất này?
Khi công suất hệ thống lái vượt quá ~ 90kW, thiết kế loại khung xe vượt qua các mô hình kích thước sách:
Các mô-đun Booksize được gắn cạnh nhau và chia sẻ một ống làm mát chung, hạn chế khả năng tiêu tan nhiệt.
Các mô-đun loại khung xe là các đơn vị điện độc lập với các hệ thống làm mát bằng không khí cưỡng bức chuyên dụng, mạnh mẽ hơn. Điều này cung cấp hiệu quả làm mát cao hơn, hỗ trợ đầu ra công suất đơn vị lớn hơn và cung cấp các tùy chọn bố trí linh hoạt hơn.
2. Những cân nhắc chính cho thiết kế hệ thống
Tích hợp một ALM công suất cao như 6SL3330-7TE32-1AA3 đòi hỏi kế hoạch cấp hệ thống tỉ mỉ:
Thành phần ngoại vi thiết yếu (AIM)
ALM này phải được ghép với một mô-đun giao diện hoạt động tương ứng (AIM). AIM tích hợp lò phản ứng dây chuyền đầu vào, mạch sạc trước và bộ lọc EMC - tất cả đều quan trọng cho khởi động an toàn của ALM, hoạt động ổn định và tuân thủ các tiêu chuẩn tương thích điện từ.
Bảo vệ toàn diện & amp; Phối hợp
Theo các mã điện địa phương, các bộ قطع mạch hoặc an chìn phù hợp phải được lắp đặt ở phía cung cấp đường dây để cung cấp bảo vệ ngắn mạch và quá tải. Ngoài ra, hệ thống đặt đất và che chắn phải tuân thủ nghiêm ngặt các hướng dẫn lắp đặt của Siemens để đảm bảo miễn dịch tiếng ồn và an toàn nhân viên.
Kỹ thuật & amp; Công cụ đưa vào hoạt động
Toàn bộ hệ thống lái S120 (bao gồm ALM này) được cấu hình, thông số hóa và đưa vào hoạt động bằng cách sử dụng phần mềm SINAMICS Startdrive của Siemens trong nền tảng TIA Portal. Môi trường kỹ thuật tích hợp này đơn giản hóa việc đưa vào hoạt động và đảm bảo các thông số nhất quán trên toàn hệ thống.
Câu hỏi thường gặp (FAQ)
1. Sự khác biệt chính giữa ALM 132kW này và ALM booksize là gì?
Sự khác biệt chính là công suất, làm mát và xây dựng:
Booksize ALM: Công suất thấp hơn, làm mát bằng không khí bên trong (phụ thuộc vào ống dẫn hệ thống), nhỏ gọn để lắp đặt nhiều trục cạnh nhau.
ALM loại khung này: công suất cao 132kW, làm mát bằng không khí cưỡng bức độc lập, đơn vị kiểu tủ độc lập - vượt trội cho các ứng dụng công suất cao, nhiệm vụ nặng.
Có, nhưng nó cần thiết kế hệ thống chi tiết. Thông thường, một ALM chủ xử lý công suất tải cơ sở và tái tạo cho một bus DC chung. Hiếm khi, nhiều ALM được cấu hình cho các phần đường khác nhau (cần phối hợp phức tạp). Một cách tiếp cận phổ biến hơn: một ALM công suất cao cung cấp nhiều mô-đun động cơ trên các dòng hoặc một khu vực.
3. Sự tái tạo năng lượng có gây hại cho lưới điện nhà máy không?
Không - một ALM được thiết kế tốt cải thiện chất lượng lưới. Yếu tố công suất thống nhất và dòng đầu vào hình sinus của nó làm giảm hài hòa. Năng lượng tái tạo là năng lượng sạch, 50/60 Hz mà các tải khác trên cùng một biến áp có thể sử dụng, làm nhẹ gánh nặng của lưới. Đảm bảo công suất ngắn mạch của lưới có thể chấp nhận phản hồi.
4. Làm thế nào để duy trì hệ thống làm mát bằng không khí ép buộc trong môi trường khắc nghiệt?
Hệ thống làm mát có bộ lọc không khí có thể thay thế - làm sạch thường xuyên là chìa khóa. Trong môi trường bụi bụi, rút ngắn khoảng thời gian làm sạch hoặc sử dụng bộ lọc tự làm sạch. Giám sát tình trạng quạt và báo động nhiệt độ để bảo trì dự đoán, tránh thời gian ngừng hoạt động quá nóng.
5. Mô-đun này có thể hoạt động với động cơ / ổ đĩa của bên thứ ba không?
Về mặt lý thuyết, liên kết DC của nó có thể cung cấp năng lượng cho các thiết bị phụ thuộc vào DC. Thực tế, sử dụng nó trong hệ sinh thái SINAMICS S120 - chỉ sau đó bạn có thể truy cập bảo vệ đầy đủ, điều khiển phối hợp và chẩn đoán thông qua DRIVE-CLiQ / Startdrive. Tích hợp bên thứ ba mất đi những lợi thế này và đưa ra rủi ro.
FAQ
1. Chúng tôi là ai?
Beijing Zhongping Technology Co., LTD., Là nhà cung cấp dịch vụ tích hợp một cửa về sản xuất thông minh, thuộc Tập đoàn Gong Doctor, là một công ty nghiên cứu khoa học, thiết kế, tiếp thị, dịch vụ kỹ thuật, Internet công nghiệp, dịch vụ xuất nhập khẩu quốc tế với tư cách là một trong những công ty khoa học và công nghệ.
2. Bạn có thể mua gì từ chúng tôi?
PLC, biến tần, giao diện người-máy, sản phẩm thủy lực, phân phối điện áp thấp, robot công nghiệp và các thành phần cốt lõi
3.Is mặt hàng trong kho hoặc cần được mua từ nhà cung cấp khác?
Chúng tôi có một kho hàng lớn và có kho hàng riêng.
4. Chúng tôi có lợi thế gì so với các nhà cung cấp khác?
Công ty chúng tôi có một lượng lớn hàng tồn kho và một số kho, mà còn ở các tỉnh và thành phố công nghiệp quan trọng của đất nước với văn phòng và một số điểm dịch vụ ở nước ngoài. Để cung cấp cho bạn các dịch vụ toàn diện một cửa sản xuất thông minh, tiết kiệm công sức, nhân công và chi phí.
5. Bạn có thể cung cấp 100% sản phẩm gốc chính hãng mới không?
Chúng tôi chỉ bán mới ban đầu chính hãng, không cải tạo, không giả mạo, chỉ cho nhà máy ban đầu ban đầu!
6.How thời gian giao hàng là bao lâu?
Nếu có một cổ phiếu, nó sẽ mất 2-3 ngày làm việc để vận chuyển, nếu số lượng lớn, nó sẽ mất 5-7 ngày làm việc sau khi nhận được thanh toán, nếu nó không phải là một mô hình thông thường, nó sẽ mất một thời gian, chúng tôi sẽ thông báo cho bạn về thời gian giao hàng cụ thể.
7.Is có hỗ trợ kỹ thuật không?
Tất nhiên, chúng tôi có một đội ngũ kỹ thuật chuyên nghiệp có thể giúp bạn giải quyết các vấn đề kỹ thuật.
8.How chúng tôi có đảm bảo chất lượng không?
Chúng tôi có ba quy trình để kiểm soát chất lượng hàng hóa.
1). Các kỹ sư của chúng tôi sẽ kiểm tra việc sản xuất và kiểm soát chất lượng trong nhà máy thường xuyên.
2) Vật liệu đến phải được kiểm tra bởi các kỹ sư mua hàng có kinh nghiệm trước khi chúng có thể được lưu trữ.
3). Ít nhất 2 người trong bộ phận hậu cần kiểm tra chéo hàng hóa được gửi trước khi giao hàng.
9. Bạn có thể đảm bảo giao hàng an toàn và đáng tin cậy cho sản phẩm của mình không?
Có, chúng tôi áp dụng nghiêm ngặt việc đóng gói tiêu chuẩn quốc tế. Chúng tôi cũng sử dụng bao bì đặc biệt cho hàng nguy hiểm và vận chuyển lạnh cho các mặt hàng có yêu cầu về nhiệt độ. Bao bì mặt hàng đặc biệt và yêu cầu đóng gói tiêu chuẩn hàng hóa chung có thể phải chịu thêm chi phí.
10.How về cước vận chuyển?
Chi phí phụ thuộc vào cách bạn chọn để có được hàng hóa. Express thường là cách nhanh nhất nhưng cũng đắt nhất. Vận tải đường biển là giải pháp tốt nhất cho số lượng lớn hàng hóa. Chi phí vận chuyển chính xác phụ thuộc vào số lượng mua, số lượng và trọng lượng của đơn đặt hàng của bạn. Xin vui lòng liên hệ với chúng tôi để biết thêm thông tin.
