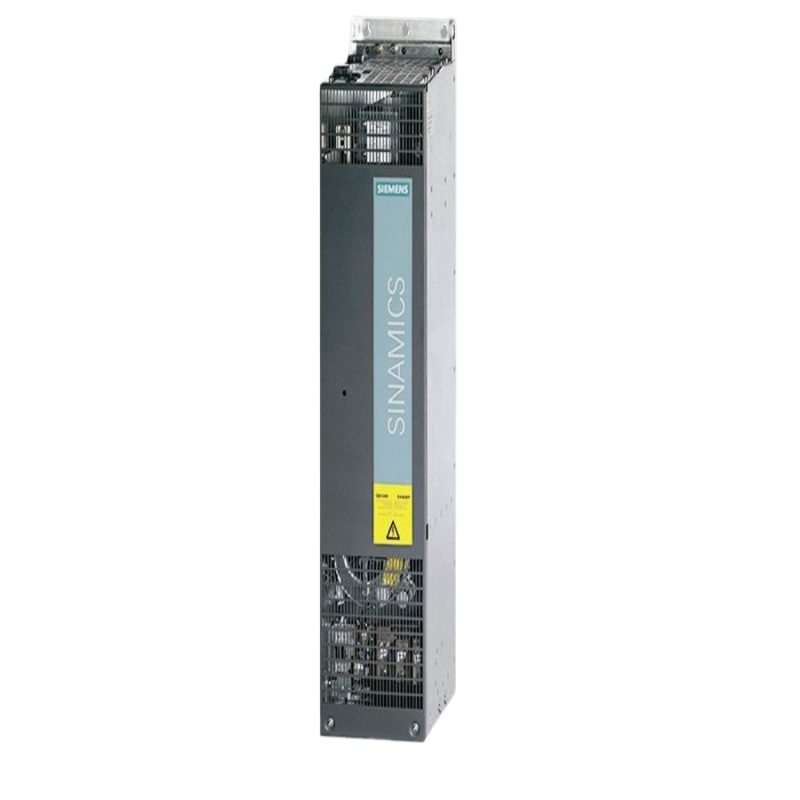

Siemens SINAMICS S120 Smart Line Module 6SL3330-6TE35-5AA3: Chuyển đổi tái tạo công suất cao cho môi trường công nghiệp đòi hỏi
Tổng quan
Siemens 6SL3330-6TE35-5AA3 đại diện cho việc mở rộng công nghệ chuyển đổi năng lượng tái tạo đã được chứng minh vào các cấp cao hơn của nhu cầu năng lượng công nghiệp. Là một mô-đun dây chuyền thông minh (SLM) loại khung gầm với công suất 75 kW đáng kinh ngạc, đơn vị này cung cấp những lợi ích quan trọng của tái tạo năng lượng và chất lượng năng lượng cao trong một gói mạnh mẽ được thiết kế cho lắp đặt tủ độc lập. Nó đóng vai trò là trung tâm năng lượng cơ bản cho các hệ thống đa ổ đĩa rộng rãi, đặc biệt là nơi hồ sơ hoạt động liên quan đến sự chậm lại thường xuyên của tải trọng inertia cao. Bằng cách phục hồi năng lượng phanh thay vì tiêu tan nó dưới dạng nhiệt thải, SLM này biến một trung tâm chi phí thành một nguồn hiệu quả, làm cho nó trở thành một lựa chọn khôn ngoan về mặt kinh tế và kỹ thuật cho các ứng dụng nặng trong xử lý vật liệu, các ngành công nghiệp quy trình và tự động hóa quy mô lớn.
1. Kiến trúc sản phẩm: Thông số kỹ thuật và triết lý thiết kế
Được thiết kế cho các ứng dụng công suất cao, 6SL3330-6TE35-5AA3 thể hiện một triết lý về hiệu suất mạnh mẽ và thiết kế thân thiện với dịch vụ, khác biệt đáng kể so với các đối tác quyển sách nhỏ gọn của nó trong cách tiếp cận nhiệt
quản lý và tính toàn vẹn cấu trúc.
1.1 Dữ liệu kỹ thuật chính
Thông số
Thông số kỹ thuật
Số bài viết 6SL3330-6TE35-5AA3
Loại sản phẩm SINAMICS S120 Smart Line Module (SLM)
Thiết kế Loại khung
Điện áp đầu vào 3 AC 380 - 480 V ± 10%, 50/60 Hz
Công suất đầu ra 75 kW
Dòng đầu ra định mức 140 A
Điện áp liên kết DC không được điều chỉnh
Khả năng tái tạo Có
Phương pháp làm mát Làm mát bằng không khí ép buộc với quạt tích hợp
Truyền thông DRIVE-CLiQ
1.2 thuộc tính công nghệ cốt lõi
High-Power IGBT Regenerative Front End: Ở mức năng lượng này, việc sử dụng công nghệ IGBT là điều cần thiết để xử lý các dòng điện đáng kể liên quan. Kiến trúc này cho phép mô-đun hoạt động như một bộ chỉnh sửa trong khi lái xe và chuyển đổi liền mạch sang bộ biến tần trong khi phanh, cung cấp năng lượng trở lại lưới. Khả năng này rất quan trọng cho các ứng dụng như máy nâng cẩu hoặc băng tải xuống đồi, nơi bỏ qua tái tạo sẽ dẫn đến chi phí năng lượng cấm và thách thức làm mát phức tạp.
Hệ thống làm mát bằng không khí cưỡng bức chuyên dụng: Không giống như các mô-đun kích thước sách dựa vào dòng khí cấp hệ thống, SLM loại khung này kết hợp hệ thống làm mát bằng không khí cưỡng bức tích hợp của riêng nó. Lắp ráp quạt và bộ tản nhiệt chuyên dụng này được thiết kế để chủ động loại bỏ nhiệt đáng kể được tạo ra ở công suất liên tục 75 kW, đảm bảo sự ổn định hoạt động và ngăn chặn sự suy giảm nhiệt trong điều kiện môi trường đòi hỏi.
Liên kết DC không quy định & amp; Tích hợp hệ thống: Giống như tất cả các SLM, nó cung cấp một liên kết DC không được điều chỉnh, có nghĩa là điện áp dao động với nguồn cung cấp đầu vào. Trong khi điều này khác biệt nó với ALM, nó vẫn hoàn toàn đủ cho phần lớn các ứng dụng công suất cao. Tích hợp đầy đủ vào hệ sinh thái S120 được đạt được thông qua DRIVE-CLiQ, cho phép kiểm soát tập trung, chẩn đoán toàn diện và quản lý thông số từ Đơn vị kiểm soát giám sát.
2. Hiệu suất và lợi thế ứng dụng
Đề xuất giá trị của SLM 75 kW này được thực hiện thông qua hiệu quả năng lượng tăng cường, đơn giản hóa hệ thống và độ tin cậy hoạt động trong các môi trường công nghiệp quy mô lớn.
Giảm chi phí hoạt động đáng kể: Khả năng tái tạo 75 kW công suất phanh trực tiếp chuyển thành hóa đơn điện thấp hơn đáng kể. Trong các ứng dụng chuyên sâu như xúc mỏ, băng thử nghiệm lớn hoặc dây chuyền chế biến thép, lợi nhuận đầu tư có thể nhanh chóng đáng kể, biện minh cho chi tiêu vốn ban đầu thông qua tiết kiệm năng lượng liên tục.
Xóa bỏ điện trở phanh công suất cao: Đối với một hệ thống 75 kW, sử dụng BLM không tái tạo sẽ yêu cầu một ngân hàng điện trở phanh lớn, tốn kém và tiêu thụ không gian. SLM hoàn toàn loại bỏ nhu cầu này, giải phóng không gian tủ, giảm phức tạp lắp đặt và loại bỏ một nguồn nhiệt không mong muốn chính trong phòng điều khiển, do đó làm giảm tải trọng HVAC.
Xây dựng mạnh mẽ cho tuổi thọ công nghiệp: Thiết kế loại khung xe được xây dựng để chịu được căng thẳng điện và cơ học của công nghiệp nặng. Cấu trúc bền vững và làm mát chuyên dụng của nó làm cho nó bền vững hơn với các môi trường đầy thách thức thường được tìm thấy trong các ngành công nghiệp khai thác mỏ, kim loại và xi măng, góp phần vào thời gian hoạt động tổng thể của hệ thống cao hơn.
Quan điểm mở rộng: Vai trò chiến lược của các mô-đun tái tạo công suất cao
Việc lựa chọn một thành phần năng lượng của kích thước này là một quyết định chiến lược ảnh hưởng đến toàn bộ kiến trúc điện và điều khiển của một máy hoặc hệ thống lớn.
1. Lựa chọn mô-đun năng lượng điều hướng ở mức năng lượng cao
Ma trận quyết định giữa BLM, SLM và ALM trở nên ngày càng quan trọng khi mức năng lượng tăng lên, có tác động đến chi phí, sự phức tạp và hiệu suất.
Giới hạn BLM công suất cao: Trong khi mô-đun dòng cơ bản (BLM) là một lựa chọn lý thuyết, tính thực tế của nó giảm mạnh trên ~ 30 kW. Các điện trở phanh cần thiết để tiêu tan hàng chục kilowatt năng lượng trở nên rất lớn về mặt vật lý, tạo ra nhiệt cực đoan và đưa ra một thách thức an toàn và quản lý cơ sở đáng kể. Chi phí hoạt động của việc lãng phí năng lượng này cũng trở nên đáng kể.
SLM là lựa chọn thông minh mặc định: Đối với phần lớn các ứng dụng công suất cao yêu cầu tái tạo, SLM loại khung gầm trở thành lựa chọn hợp lý mặc định. Nó cung cấp lợi ích cốt lõi của việc phục hồi năng lượng và sửa chữa yếu tố công suất cao mà không có chi phí cao cấp của liên kết DC được điều chỉnh đầy đủ được cung cấp bởi ALM loại khung. Nó là con ngựa làm việc cho ngành công nghiệp nặng có ý thức về năng lượng.
ALM cho Hiệu suất cuối cùng: Một ALM loại khung sẽ được chọn khi ứng dụng đặc biệt nhạy cảm với sự biến đổi điện áp bus DC. Điều này thường được dành riêng cho các ứng dụng năng động cao đòi hỏi nhất, chẳng hạn như trục chính của máy công cụ loại gantry khổng lồ hoặc nhà máy cán chính xác cao, nơi duy trì khả năng mô-men xoắn đầy đủ trong khi giảm điện áp mạng là không thể đàm phán.
Lựa chọn Insight:
Sự lựa chọn ở mức năng lượng này ít về chức năng cơ bản hơn về chất lượng kiểm soát năng lượng và yêu cầu quy trình cụ thể. SLM cung cấp một sự cân bằng tuyệt vời, cung cấp tái tạo thông minh và cải thiện yếu tố công suất cho các ứng dụng đủ mạnh mẽ để xử lý các biến thể liên kết DC nhỏ.
2. Thiết kế hệ thống bắt buộc cho SLM loại khung xe
Tích hợp một SLM công suất cao đòi hỏi lập kế hoạch cẩn thận ngoài bản thân mô-đun.
Các thành phần bên dòng bắt buộc: Một SLM của xếp hạng này phải được ghép với một bộ lọc dòng hoặc lò phản ứng dòng được xếp hạng phù hợp. Thành phần này không tùy chọn; Điều này rất quan trọng để hạn chế hài hòa hiện tại để đáp ứng các tiêu chuẩn IEEE-519 hoặc tương tự, bảo vệ mô-đun khỏi các chuyển tiếp bên đường và đảm bảo chuyển đổi ổn định của IGBT.
Yêu cầu đơn vị điều khiển mạnh mẽ: Một bus DC công suất cao thường cung cấp nhiều mô-đun động cơ. Điều này đòi hỏi một đơn vị điều khiển mạnh mẽ (như CU320-2) với đủ kết nối DRIVE-CLiQ và công suất xử lý để quản lý toàn bộ hệ thống ổ đĩa một cách hiệu quả. Cấu hình, được thực hiện thông qua SINAMICS Startdrive, liên quan đến việc thiết lập topology năng lượng và xác định kiểm soát dòng chảy năng lượng giữa các mô-đun.
Làm mát và Hậu cần không gian: Người lắp đặt phải đảm bảo rằng tủ điều khiển cung cấp khoảng trống đầy đủ cho ống hút không khí và khí thải của SLM, theo quy định của Siemens. Nhiệt độ môi trường xung quanh phải được kiểm soát và không khí làm mát phải không có bụi và mảnh vỡ quá mức để ngăn chặn tắc nghẽn các bộ tải nhiệt và làm suy giảm hiệu suất làm mát theo thời gian.
Câu hỏi thường gặp (FAQ)
Tại sao thiết kế loại khung xe là cần thiết cho một SLM 75kW?
Thiết kế loại khung xe được quyết định bởi quản lý nhiệt. Một bộ chuyển đổi công suất 75kW tạo ra nhiệt đáng kể mà không thể được tiêu tan hiệu quả thông qua các phương pháp thụ động / đối lưu được sử dụng trong các mô-đun quyển sách nhỏ hơn. Hệ thống làm mát bằng không khí ép được tích hợp trong SLM loại khung xe được thiết kế để chủ động từ chối nhiệt này, đảm bảo IGBT và các thành phần khác hoạt động trong phạm vi nhiệt độ an toàn của họ, do đó đảm bảo độ tin cậy và hiệu suất được đánh giá.
2. Liên kết DC "không được quy định" ảnh hưởng đến động cơ 75kW như thế nào?
Đối với hầu hết các động cơ công suất cao lái bơm, quạt, băng tải hoặc thang máy, hiệu ứng là không đáng kể. Các ứng dụng này thường mạnh mẽ với sự biến đổi điện áp cung cấp nhỏ. Mô-men xoắn của động cơ tỷ lệ với vuông của điện áp, vì vậy một sự sụt giảm nhỏ trong điện áp lưới (và do đó liên kết DC) dẫn đến một sự sụt giảm nhỏ trong mô-men xoắn có sẵn, thường không quan trọng. Nó chỉ trở thành một vấn đề quan trọng trong các ứng dụng chính xác cao, năng động cao nơi mô-men xoắn phải không dao động, đòi hỏi một ALM.
3. SLM này có thể được sử dụng như một đơn vị độc lập để cung cấp một bus DC với ổ đĩa không phải Siemens?
Mặc dù có thể về mặt kỹ thuật, nó được khuyến khích mạnh mẽ và phủ nhận giá trị cốt lõi của sản phẩm. Vận hành, bảo vệ và chẩn đoán của SLM được tích hợp sâu sắc với hệ thống điều khiển SINAMICS S120 thông qua DRIVE-CLiQ. Sử dụng nó với ổ đĩa của bên thứ ba sẽ đòi hỏi một hệ thống điều khiển bên ngoài phức tạp và không đáng tin cậy cho chính SLM, bảo hành vô hiệu và hy sinh các chức năng an toàn và tối ưu hóa phối hợp của một hệ thống ổ đĩa thống nhất.
4. Những điểm bảo trì chính cho SLM công suất cao này là gì?
Bảo trì chính là phòng ngừa và tập trung vào tính toàn vẹn của hệ thống làm mát. Kiểm tra và làm sạch thường xuyên các bộ lọc hút không khí (nếu được trang bị) và bộ tản nhiệt để đảm bảo dòng không khí không bị cản trở là điều tối quan trọng. Theo dõi nhiệt độ và trạng thái quạt của mô-đun thông qua chẩn đoán của bộ điều khiển cho phép bảo trì dự đoán. Kiểm tra định kỳ độ chặt chẽ của các kết nối công suất cao trong thời gian ngừng hoạt động theo lịch trình cũng được khuyến cáo để ngăn chặn các điểm nóng và lỗi tiềm năng.
5. Sự tái tạo năng lượng từ SLM này có tương thích với bất kỳ lưới nhà máy nào không?
Nói chung, có, nhưng với một cân nhắc quan trọng. Năng lượng tái tạo là năng lượng sạch, hình xoắn. Tuy nhiên, máy biến áp nhà máy và hệ thống phân phối điện phải có thể "hấp thụ" hoặc "chìm" năng lượng này. Điều này thường không phải là một vấn đề, vì năng lượng tái tạo được tiêu thụ bởi các tải khác trên cùng một biến áp. Tuy nhiên, trong một kịch bản với rất ít tải khác (ví dụ: một nhà máy gần không hoạt động), nên tham khảo ý kiến với một kỹ sư điện để đảm bảo sự ổn định của hệ thống.
