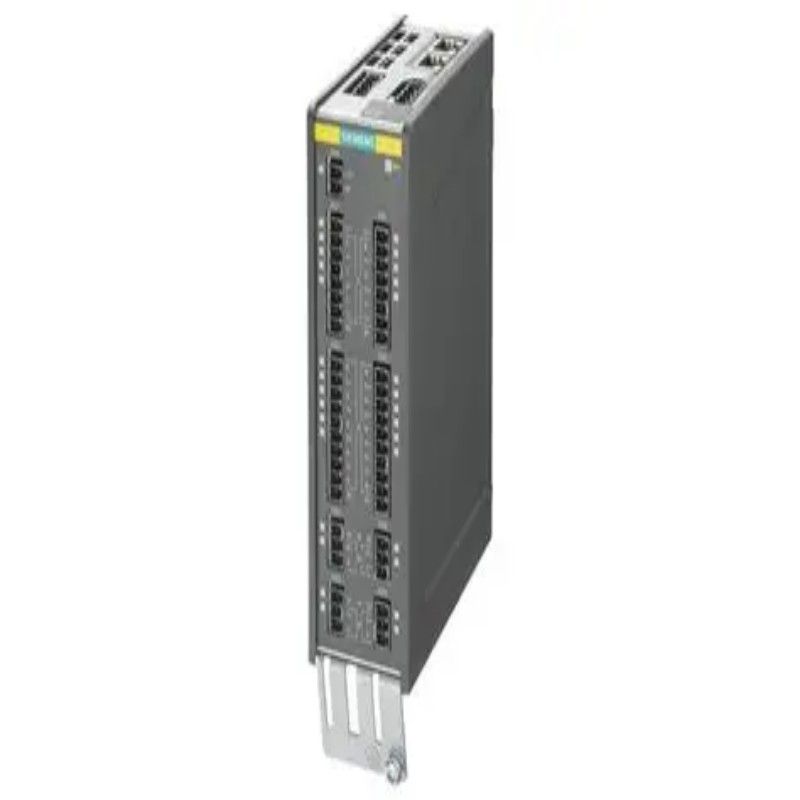

Siemens 6SL3120-1TE13-0AA3 là một thành phần cơ bản trong hệ thống truyền động SINAMICS S120, đại diện cho mô-đun động cơ abooxize được thiết kế cho độ chính xác và hiệu quả. Là một mô-đun động cơ riêng, nó cung cấp công suất được kiểm soát từ một bus DC chung trực tiếp đến một động cơ, cho phép kiểm soát chính xác tốc độ và mô-men xoắn. Đơn vị nhỏ gọn, làm mát bằng không khí nội bộ này được thiết kế để tích hợp liền mạch vào các hệ thống tự động hóa đa trục, cung cấp một giải pháp đáng tin cậy và có thể mở rộng cho một loạt các ứng dụng công nghiệp, từ đóng gói và xử lý vật liệu đến robot công nghiệp.
1. Cốt lõi sản phẩm: Thông số kỹ thuật và thiết kế chức năng
Mô-đun động cơ này được thiết kế để hoạt động như một phần của hệ thống SINAMICS S120 lớn hơn, nơi một đơn vị điều khiển trung tâm (ví dụ: CU320-2) quản lý một hoặc nhiều mô-đun như vậy thông qua mạng DRIVE-CLiQ.
1.1 Dữ liệu kỹ thuật chính
Thông số
Thông số kỹ thuật
Số bài viết 6SL3120-1TE13-0AA3
Loại sản phẩm Mô-đun động cơ SINAMICS S120
Cấu hình mô-đun Mô-đun động cơ đơn
Thiết kế Booksize, làm mát không khí bên trong
Điện áp liên kết DC đầu vào 600 V DC (được cung cấp từ mô-đun đường dây)
Đầu ra định mức hiện tại 3 A
Công suất đầu ra Khoảng 1,5 kW (ở 400 V AC)
Công nghệ biến tần dựa trên IGBT với điều khiển vector
Truyền thông DRIVE-CLiQ
1.2 Phân tích chức năng chiều sâu
Điều khiển trục đơn chuyên dụng: Không giống như ổ đĩa đa trục, mô-đun động cơ đơn này chỉ dành riêng để điều khiển một động cơ. Thiết kế tập trung này đơn giản hóa việc đưa vào hoạt động và khắc phục vấn đề, vì tất cả các thông số và chẩn đoán cho trục cụ thể đó được chứa trong vòng điều khiển của mô-đun này được quản lý bởi Đơn vị điều khiển tổng thể.
Yếu tố hình thức Booksize: Mô-đun động cơ Booksize được thiết kế để lắp đặt mật độ cao trong tủ điều khiển. Chiều rộng hẹp tiêu chuẩn của nó cho phép nhiều đơn vị được lắp đặt cạnh nhau trên đường ray lắp đặt, tiết kiệm không gian đáng kể so với các đơn vị loại khung gầm lớn hơn. Quạt bên trong đảm bảo tiêu tan nhiệt hiệu quả mà không cần ống dẫn bên ngoài.
Hiệu suất kiểm soát vector: Mô-đun thực hiện các thuật toán kiểm soát vector tinh vi được chỉ định bởi Đơn vị kiểm soát. Điều này cho phép điều chỉnh chính xác cả tốc độ và mô-men xoắn, cung cấp phản ứng năng động cao cho các ứng dụng đòi hỏi. Nó cho phép hoạt động trơn tru trên toàn bộ phạm vi tốc độ, bao gồm cả mô-men xoắn đầy đủ khi dừng lại.
Tích hợp hệ thống đầy đủ thông qua DRIVE-CLiQ: Giao diện DRIVE-CLiQ là dòng sống của hệ thống S120. Nó cho phép đơn vị điều khiển trung tâm tự động phát hiện mô-đun động cơ, tải xuống các thông số chính xác và cho phép các chức năng chẩn đoán và an toàn toàn diện, bao gồm giám sát thời gian thực của hiện tại, nhiệt độ và trạng thái lỗi.
2. Lợi thế hiệu suất và giá trị cụ thể ứng dụng
6SL3120-1TE13-0AA3 mang lại giá trị thông qua hiệu suất tập trung, dễ sử dụng và hiệu quả cấp hệ thống.
Tối ưu hóa cho các hệ thống đa trục: Trong máy móc phức tạp với một số trục di chuyển, chẳng hạn như máy đóng gói hoặc robot, sử dụng các mô-đun động cơ đơn lẻ cung cấp một kiến trúc mô-đun và có thể mở rộng. Mỗi trục có thể được cấu hình và phục vụ độc lập, tăng cường tính linh hoạt của hệ thống và thời gian hoạt động.
Thiết kế hiệu quả không gian: Thiết kế mô-đun động cơ Thebooksize là một yếu tố cho phép xây dựng tủ điều khiển nhỏ gọn. Bằng cách cho phép đóng gói dày đặc các thành phần ổ đĩa, nó giúp các nhà sản xuất OEM thiết kế máy nhỏ hơn và tích hợp hơn, đó là một yêu cầu quan trọng trong bối cảnh sản xuất ngày nay.
Phản ứng động và độ chính xác cao: Sự kết hợp của các thuật toán điều khiển mạnh mẽ và công nghệ IGBT chuyển đổi nhanh dẫn đến hiệu suất động tuyệt vời. Điều này rất quan trọng đối với các ứng dụng đòi hỏi tăng tốc và giảm tốc nhanh chóng hoặc định vị chính xác, đảm bảo chất lượng sản phẩm và thông lượng cao.
3. Quan điểm mở rộng: Vai trò của các mô-đun động cơ phân phối trong tự động hóa hiện đại
Hiểu kiến trúc hệ thống mà mô-đun động cơ đơn này hoạt động trong đó là chìa khóa để đánh giá cao giá trị chiến lược của nó trong tự động hóa công nghiệp.
3.1 Kiến trúc hệ thống: Kiểm soát tập trung so với năng lượng phân phối
Hệ thống SINAMICS S120 là ví dụ về một kiến trúc lai tận dụng sức mạnh của cả trí tuệ tập trung và chuyển đổi năng lượng phân tán.
Trí thông minh tập trung (đơn vị điều khiển): Một đơn vị điều khiển duy nhất (CU) phục vụ như bộ não của toàn bộ hệ thống truyền động. Nó chứa sức mạnh xử lý cho tất cả các nhiệm vụ kiểm soát chuyển động, từ kiểm soát tốc độ cơ bản đến các chuyển động trục nội đoạn phức tạp. Trung tâm hóa này đơn giản hóa lập trình và quản lý dữ liệu.
Công suất phân tán (Mô-đun động cơ): Mô-đun động cơ duy nhất, như 6SL3120-1TE13-0AA3, hoạt động như cơ bắp. Vị trí vật lý gần động cơ mà họ điều khiển, các mô-đun này làm giảm chiều dài của cáp điện động cơ đắt tiền và giảm thiểu nhiễu điện từ (EMI). Giai đoạn năng lượng phân tán này, được cung cấp từ một bus DC chung, tạo ra một mạng lưới phân phối năng lượng sạch sẽ, hiệu quả và có thể mở rộng.
Kiến trúc này là lý tưởng cho các nhà xây dựng máy cần kiểm soát nhiều trục với mức độ phối hợp cao nhưng muốn tránh chi phí và sự phức tạp của việc sử dụng ổ đĩa độc lập riêng lẻ cho mỗi trục.
3.2 Những cân nhắc quan trọng để thực hiện
Việc triển khai thành công một hệ thống dựa trên các mô-đun động cơ nhỏ gọn này đòi hỏi sự chú ý đến một số chi tiết chính.
Kích thước và phối hợp: Mô-đun động cơ duy nhất phải có kích thước chính xác cho động cơ mà nó sẽ kiểm soát, dựa trên yêu cầu dòng điện liên tục và đỉnh cao của động cơ. Hơn nữa, mô-đun upstreambooksizeLine (ALM, SLM hoặc BLM) phải có kích thước để cung cấp công suất kết hợp của tất cả các mô-đun động cơ trên bus DC chung.
Làm mát và giải phóng: Trong khi các mô-đun được làm mát nội bộ, quản lý nhiệt của tủ điều khiển tổng thể phải được thiết kế để xử lý tổng phân tán nhiệt từ tất cả các thành phần. Tuân thủ các hướng dẫn lắp đặt của Siemens liên quan đến khoảng trống tối thiểu giữa các mô-đun là điều cần thiết để đảm bảo dòng khí đầy đủ và ngăn chặn quá nóng.
Cấu hình và an toàn: Toàn bộ hệ thống ổ đĩa được cấu hình bằng cách sử dụng phần mềm Startdrive SINAMICS của Siemens trong Cổng thông tin TIA. Môi trường tích hợp này hợp lý hóa quá trình đưa vào hoạt động. Các chức năng an toàn, chẳng hạn như Safe Torque Off (STO), được thực hiện thông qua Đơn vị điều khiển và được định tuyến thông qua mạng DRIVE-CLiQ đến mô-đun động cơ.
4. Câu hỏi thường gặp (FAQ)
1. Sự khác biệt chính giữa mô-đun động cơ và ổ đĩa servo là gì?
Mô-đun động cơ Asingle là một bộ khuếch đại công suất dựa vào một đơn vị điều khiển trung tâm cho khả năng kiểm soát thông minh và chuyển động của nó. Một ổ đĩa servo độc lập truyền thống chứa cả giai đoạn điện và bộ xử lý điều khiển trong một nhà ở. Cách tiếp cận mô-đun S120 cung cấp sự linh hoạt hơn và phối hợp dễ dàng hơn trong các hệ thống đa trục.
2. Mô-đun 3A này có thể điều khiển bất kỳ loại động cơ nào không?
Mô-đun này chủ yếu được thiết kế để điều khiển động cơ cảm ứng AC và động cơ servo đồng bộ. Loại động cơ cụ thể phải được cấu hình trong đơn vị điều khiển, sau đó áp dụng thuật toán điều khiển thích hợp (ví dụ: điều khiển vector cho động cơ cảm ứng). Dữ liệu của động cơ phải được nhập chính xác để có hiệu suất tối ưu.
3. Tại sao kết nối DRIVE-CLiQ quan trọng đến vậy?
DRIVE-CLiQ cho phép phát hiện topology tự động. Khi hệ thống được bật, đơn vị điều khiển tự động xác định tất cả các mô-đun động cơ booksize được kết nối và vị trí của chúng trong mạng DRIVE-CLiQ. Điều này loại bỏ địa chỉ thủ công, giảm thời gian đưa vào hoạt động và cung cấp một cái nhìn tổng quan rõ ràng về cấu trúc hệ thống cho chẩn đoán.
4. Điều gì sẽ xảy ra nếu đơn vị điều khiển thất bại?
Nếu đơn vị điều khiển trung tâm thất bại, tất cả các mô-đun động cơ được kết nối với nó sẽ ngừng hoạt động, vì chúng dựa vào CU cho tín hiệu điều khiển của họ. Đây là một cân nhắc cho redundancy hệ thống. Tuy nhiên, CU có thể được trao đổi nóng trong các cấu hình dư thừa để tối đa hóa tính sẵn có của hệ thống.
5. Thiết kế 'booksize' này khác với đơn vị 'chassis-type' như thế nào?
Mô-đun động cơ Abooxyze là một thành phần nhỏ gọn, tiêu chuẩn hóa cho lắp đặt theo phong cách khối xây dựng bên trong tủ điều khiển, lý tưởng cho máy đa trục. Một đơn vị loại khung xe là một ổ đĩa lớn hơn, tự chứa với bộ tản nhiệt riêng của nó, thường được thiết kế cho mức công suất cao hơn và được gắn trực tiếp trên một tấm sau hoặc khung xe, thường điều khiển một động cơ công suất cao duy nhất.
