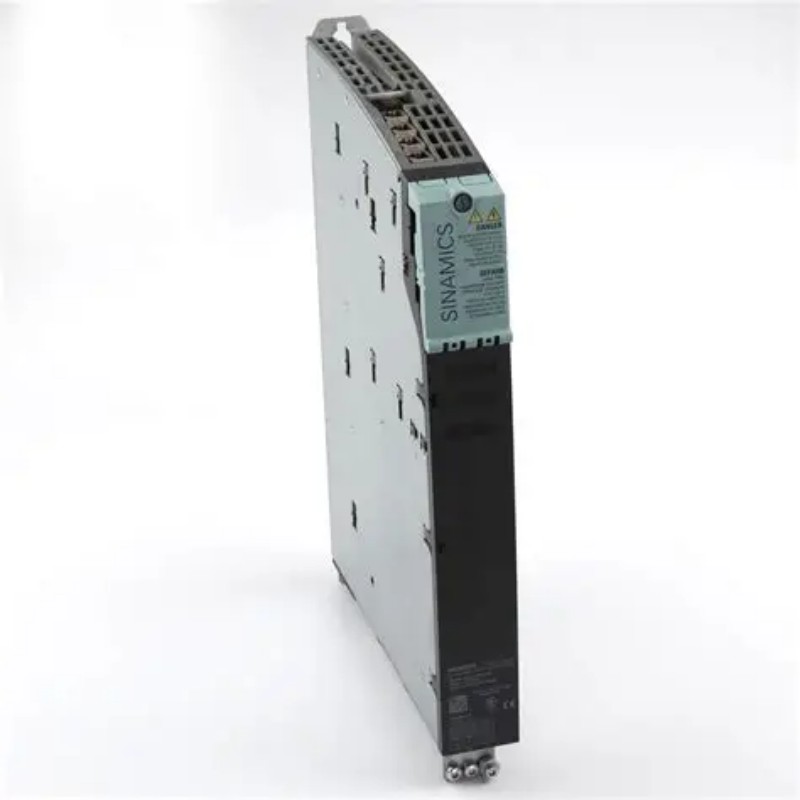

Siemens 6SL3120-2TE13-0AA3 là một mô-đun động cơ kích thước sách từ gia đình ổ đĩa SINAMICS S120, được thiết kế đặc biệt như mô-đun động cơ đôi để điều khiển hai động cơ độc lập từ một đơn vị nhỏ gọn duy nhất. Mô-đun này lấy đầu vào DC 600V từ một bus DC phổ biến và đảo ngược nó để cung cấp đầu ra AC ba pha (400V, 3A mỗi trục). Mục tiêu thiết kế chính của nó là tối đa hóa việc sử dụng không gian tủ trong các ứng dụng đa trục, cung cấp một lựa chọn thay thế hấp dẫn để sử dụng hai mô-đun trục đơn riêng biệt. Với các chức năng an toàn tích hợp và kết nối DRIVE-CLiQ, nó cung cấp một giải pháp tinh vi, có ý thức không gian cho các hệ thống tự động yêu cầu điều khiển chuyển động phối hợp.
1. Tổng quan sản phẩm & amp; Tích hợp hệ thống
Mô-đun động cơ kép này là một thành phần năng lượng chính trong hệ thống truyền động SINAMICS S120. Nó hoạt động theo nguyên tắc "bus DC chung", nơi một mô-đun cung cấp điện trung tâm (như mô-đun dây chuyền cơ bản, thông minh hoặc hoạt động) cung cấp 600V DC và nhiều mô-đun động cơ (bao gồm cả mô-đun này) rút từ bus này để lái động cơ riêng lẻ. Kiến trúc này hiệu quả cao cho máy có nhiều trục.
Bản thân mô-đun hoạt động như một biến tần mạnh mẽ nhưng dựa vào một đơn vị điều khiển Siemens riêng biệt (ví dụ: CU320-2) cho trí tuệ. Đơn vị điều khiển thực hiện các nhiệm vụ điều khiển chuyển động và giao tiếp với mô-đun động cơ thông qua giao diện DRIVE-CLiQ tích hợp, cho phép cấu hình tự động, điều khiển chính xác và chẩn đoán toàn diện.
Lưu ý quan trọng: 6SL3120-2TE13-0AA3 đã kết thúc sản xuất. Siemens chỉ định 6SL3120-2TE13-0AA4 là người kế nhiệm trực tiếp của nó, và sự thay thế này nên được chỉ định cho tất cả các dự án mới.
2. Thông số kỹ thuật chi tiết
Bảng dưới đây phác thảo các thông số kỹ thuật cốt lõi của mô-đun 6SL3120-2TE13-0AA3:
Thông số
Thông số kỹ thuật
Số bài viết 6SL3120-2TE13-0AA3
Loại sản phẩm SINAMICS S120 Mô-đun động cơ đôi
Thiết kế Booksize, Làm mát không khí bên trong
Điện áp đầu vào 600 V DC
Điện áp đầu ra 3 AC 400 V
Dòng đầu ra định mức 3 A / 3 A (mỗi trục)
Tình trạng mô-đun Sản phẩm bị ngừng sản xuất; kế nhiệm là 6SL3120-2TE13-0AA4
Truyền thông DRIVE-CLiQ
Chức năng an toàn Hỗ trợ cho các chức năng tích hợp an toàn mở rộng
Mô hình xung được tối ưu hóa
3. Các tính năng cốt lõi & amp; Lợi thế thiết kế
6SL3120-2TE13-0AA3 tích hợp các tính năng làm cho nó trở thành một lựa chọn mạnh mẽ, thông minh cho các ứng dụng ổ đĩa:
Điều khiển trục kép trong một đơn vị: Khả năng điều khiển hai động cơ độc lập là tính năng nổi bật của nó. Thiết kế này cắt giảm không gian lắp đặt và phần cứng cần thiết ~ 50% so với hai mô-đun trục đơn, cho phép tủ điều khiển nhỏ gọn hơn, hiệu quả về chi phí.
Yếu tố hình dạng Booksize cho lắp đặt mật độ cao: Thiết kế kích thước sách tiêu chuẩn cho phép lắp đặt cạnh nhau của nhiều đơn vị trên một đường ray duy nhất. Điều này tạo ra một bố trí tủ sạch sẽ, mô-đun và có thể mở rộng, tối ưu hóa không gian bảng điều khiển có giá trị.
An toàn tích hợp & amp; Chẩn đoán: Nó hỗ trợ các chức năng "An toàn tích hợp" của Siemens (ví dụ: Safe Torque Off / STO), góp phần vào hệ thống an toàn tổng thể của máy. Giao diện DRIVE-CLiQ cung cấp truy cập thời gian thực vào dữ liệu hoạt động và mã lỗi, cho phép bảo trì dự đoán và khắc phục sự cố nhanh chóng.
Mô hình xung tối ưu hóa & amp; amp; Làm mát nội bộ: Mô hình xung tối ưu hóa đảm bảo hoạt động động cơ mượt mà hơn và mất mát chuyển đổi thấp hơn. Hệ thống làm mát bằng không khí bên trong của nó quản lý nhiệt hiệu quả trong lắp ráp kích thước sách nhỏ gọn, loại bỏ nhu cầu các thành phần làm mát bên ngoài.
4. Hiệu suất & amp; Lợi ích ứng dụng
Thiết kế kỹ thuật của mô-đun dịch thành giá trị trực tiếp cho các nhà chế tạo máy và người dùng cuối:
Tối đa hóa không gian tủ & amp; Giảm độ phức tạp: Tích hợp hai trục vào một mô-đun làm tăng số trục mỗi kích thước tủ. Nó làm giảm số lượng thành phần, đơn giản hóa dây và giảm chi phí và phức tạp tổng thể của hệ thống.
Hiệu suất năng động cao trên mỗi trục: Mặc dù chia sẻ một nhà ở, hai giai đoạn biến tần hoạt động độc lập, cung cấp hiệu suất năng động cao cho cả hai trục đồng thời. Điều này làm cho nó lý tưởng cho các ứng dụng yêu cầu phối hợp, chuyển động nhanh chóng (ví dụ: hệ thống gantry, đầu đa chức năng).
Hợp lý hóa vận hành & amp; Bảo trì: DRIVE-CLiQ cho phép đơn vị điều khiển tự động nhận ra mô-đun, cắt giảm thời gian đưa vào hoạt động. Chẩn đoán tập trung và quản lý thông số thông qua Đơn vị điều khiển cũng đơn giản hóa bảo trì liên tục.
5. Quan điểm mở rộng: Chọn & amp; Áp dụng mô-đun động cơ kép
Hiểu khi nào và tại sao sử dụng mô-đun động cơ kép là rất quan trọng cho thiết kế hệ thống tối ưu.
5.1 Kịch bản ứng dụng lý tưởng
Mô-đun này nổi bật trong:
Máy móc đa trục: Máy đóng gói, máy in, thiết bị dệt may và hệ thống xử lý vật liệu (nơi nhiều băng tải / bộ truyền động cần kiểm soát, đặc biệt là với số trục thậm chí).
Các ứng dụng hạn chế không gian: Máy nhỏ gọn hoặc trang bị lại cho các tủ hiện có đông đúc, nơi tiết kiệm không gian là ưu tiên.
Dự án đa trục nhạy cảm với chi phí: Khi cả hai trục rơi trong giới hạn 3A mỗi trục, một mô-đun kép đơn là kinh tế hơn so với hai đơn vị trục đơn.
5.2 So sánh mô-đun động cơ đơn so với đôi
Sự lựa chọn giữa các mô-đun đơn và đôi là một quyết định thiết kế cơ bản:
Khía cạnh
Mô-đun động cơ đơn (ví dụ: 6SL3120-1TE13-0AA3)
Mô-đun động cơ đôi (mô hình này)
Linh hoạt cao - mỗi trục là độc lập; phù hợp với các trục phân tán hoặc nhu cầu năng lượng hỗn hợp Vừa phải - tốt nhất cho các trục đồng vị trí với yêu cầu năng lượng tương tự
Hiệu quả không gian thấp hơn - đòi hỏi nhiều không gian hơn cho nhiều trục cao hơn - cắt giảm không gian ~ 50% cho hai trục
Chi phí cao hơn cho hai trục (hai đơn vị riêng biệt) thấp hơn cho hai trục (một đơn vị tích hợp)
Tài kho Yêu cầu lưu trữ các đơn vị trục đơn giản hóa tài kho (một đơn vị cho hai trục)
Sử dụng mô-đun động cơ kép để tối đa hóa mật độ và tiết kiệm chi phí trong các hệ thống đa trục với công suất trục tương tự. Chọn các mô-đun đơn để linh hoạt, trục phân tán hoặc nhu cầu năng lượng hỗn hợp.
5.3 Các cân nhắc thực hiện quan trọng
Việc tích hợp thành công đòi hỏi sự chú ý đến:
Khả năng tương thích của đơn vị điều khiển: Một đơn vị điều khiển Siemens tương thích (ví dụ: CU320-2) là bắt buộc. Toàn bộ hệ thống được cấu hình thông qua phần mềm SINAMICS Startdrive của Siemens trong Cổng thông tin TIA.
Kích thước thành phần thượng lưu: Mô-đun dòng (BLM / SLM / ALM) cung cấp bus DC phải có kích thước để xử lý dòng điện đỉnh kết hợp của tất cả các mô-đun động cơ được kết nối.
Làm mát & amp; Giải phóng: Thực hiện theo hướng dẫn lắp đặt của Siemens để có khoảng trống tối thiểu xung quanh mô-đun. Đảm bảo hệ thống quản lý nhiệt của tủ có thể tiêu tan nhiệt từ tất cả các thành phần.
6. Câu hỏi thường gặp (FAQ)
1. Lợi thế chính của một mô-đun động cơ kép so với hai mô-đun đơn là gì?
Lợi ích chính là tiết kiệm không gian - nó kết hợp hai trục thành một đơn vị, giảm không gian tủ ~ 50%. Điều này cũng làm giảm chi phí phần cứng và đơn giản hóa việc dây.
2. Hai kênh có thể điều khiển các loại động cơ khác nhau không?
Đúng vậy. Hai kênh biến tần có thể được cấu hình độc lập cho các loại động cơ khác nhau (ví dụ: cảm ứng so với động cơ servo đồng bộ), miễn là nhu cầu hiện tại của mỗi động cơ ở trong giới hạn 3A mỗi trục. Các thông số động cơ được thiết lập trong đơn vị điều khiển trung tâm.
3. Module này có sẵn không?
Mô hình này có sẵn tại Beijing Zhongping Technology. Bắc Kinh Zhongping là một nhà phân phối được ủy quyền của Siemens. Xin vui lòng liên hệ với chúng tôi nếu bạn cần bất kỳ.
4. DRIVE-CLiQ cải thiện chẩn đoán như thế nào?
DRIVE-CLiQ cho phép xác định mô-đun tự động và giám sát thời gian thực dữ liệu quan trọng (dòng điện đầu ra, nhiệt độ, trạng thái). Hiển thị tập trung này đơn giản hóa khắc phục vấn đề và hỗ trợ bảo trì dựa trên điều kiện.
5. Các tính năng an toàn nào được hỗ trợ?
Nó hỗ trợ các chức năng tích hợp an toàn mở rộng của Siemens, với Safe Torque Off (STO) là phổ biến nhất. STO an toàn ngăn chặn mô-đun gửi năng lượng sản xuất mô-men xoắn đến động cơ, một yêu cầu chính cho an toàn máy.
