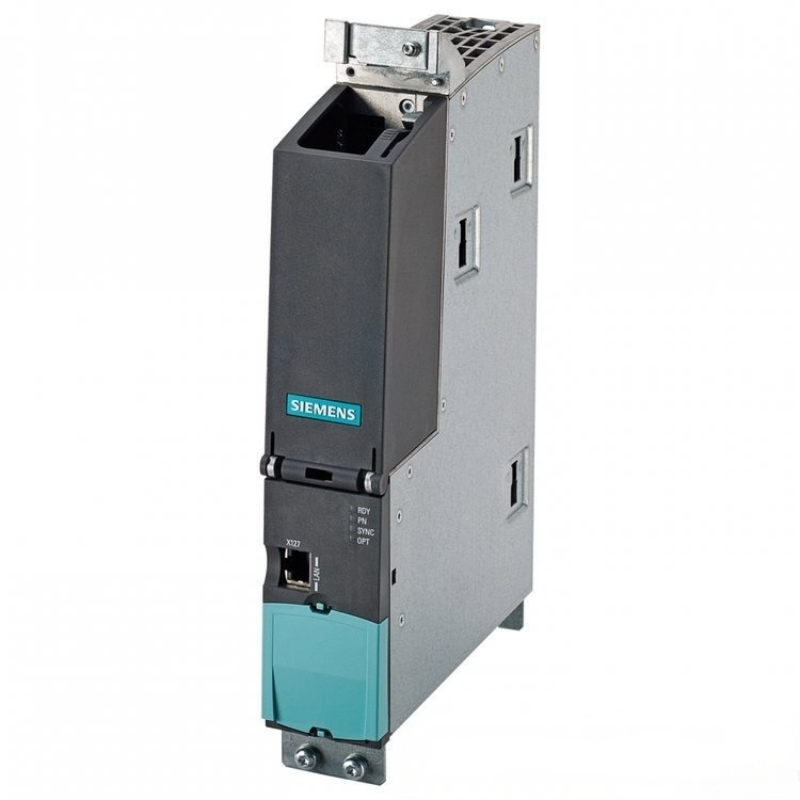

Siemens 6SL3320-1TE32-1AA3 Chassis Mount Single Motor Module: Một giải pháp lái động công suất cao cho các ứng dụng công nghiệp đòi hỏi
Siemens 6SL3320-1TE32-1AA3 là một mô-đun động cơ gắn khung chân mạnh mẽ trong hệ thống truyền động SINAMICS S120 nổi tiếng. Mô hình cụ thể này được thiết kế như một mô-đun động cơ duy nhất, được thiết kế để cung cấp điều khiển chính xác và mạnh mẽ cho động cơ công nghiệp có nhu cầu cao. Với dòng đầu ra đáng kể là 210A và xây dựng theo kiểu khung, nó được xây dựng cho các ứng dụng nơi độ tin cậy, mật độ công suất và tích hợp liền mạch vào một hệ thống bus DC phổ biến là tối quan trọng. Lý tưởng cho các nhiệm vụ nặng trong các lĩnh vực như xử lý vật liệu, chế biến kim loại và tự động hóa quy mô lớn, mô-đun này thể hiện cam kết của Siemens về hiệu suất và độ bền trong điều khiển chuyển động công nghiệp.
1. Tổng quan sản phẩm & amp; Tích hợp hệ thống
6SL3320-1TE32-1AA3 hoạt động như một thành phần chính trong kiến trúc "bus DC chung" SINAMICS S120. Trong hệ thống này, một đơn vị cung cấp điện trung tâm (chẳng hạn như mô-đun dây chuyền cơ bản, thông minh hoặc hoạt động) cung cấp một bus DC 600V ổn định, từ đó mô-đun động cơ đơn này thu hút năng lượng để lái một động cơ duy nhất.
Kiến trúc này hiệu quả cao cho các hệ thống đa ổ đĩa, vì nó cho phép quản lý năng lượng tập trung và tái tạo năng lượng phanh từ các trục khác. Mô-đun hoạt động dưới sự chỉ huy của một đơn vị điều khiển Siemens riêng biệt (ví dụ: CU320-2), trong đó có trí tuệ điều khiển chuyển động. Giao tiếp giữa đơn vị điều khiển và mô-đun động cơ được tạo điều kiện thông qua giao diện DRIVE-CLiQ tích hợp, cho phép cấu hình tự động, chẩn đoán thời gian thực và điều khiển chuyển động phối hợp trên toàn bộ hệ thống.
2. Thông số kỹ thuật chi tiết
Bảng dưới đây phác thảo các thông số kỹ thuật cốt lõi của mô-đun 6SL3320-1TE32-1AA3, nhấn mạnh khả năng của nó như một thành phần ổ đĩa công suất cao:
Số bài viết 6SL3320-1TE32-1AA3
Loại sản phẩm SINAMICS S120 Mô-đun động cơ đơn
Thiết kế khung gắn, làm mát không khí bên trong
Điện áp đầu vào 600 V DC
Điện áp đầu ra 3 AC 400 V
Dòng đầu ra định mức 210 A
Truyền thông DRIVE-CLiQ
Chức năng an toàn Hỗ trợ cho các chức năng tích hợp an toàn mở rộng
Trọng lượng ròng 88.000 kg
Nước xuất xứ Đức
3. Các tính năng cốt lõi & amp; Lợi thế thiết kế
6SL3320-1TE32-1AA3 tích hợp các tính năng chính làm cho nó trở thành một lựa chọn mạnh mẽ, thông minh cho các ứng dụng ổ đĩa công suất cao:
Kiểm soát trục đơn công suất cao: Là mô-đun động cơ đơn chuyên dụng, nó cung cấp hiệu suất tập trung cho một động cơ công suất cao. Điều này đơn giản hóa logic điều khiển và chẩn đoán cho trục cụ thể, làm cho việc đưa vào hoạt động và khắc phục vấn đề đơn giản hơn so với các hệ thống ổ đĩa chia sẻ.
Xây dựng gầm chân vững chắc: Được thiết kế cho độ bền và phân tán nhiệt trong môi trường công nghiệp khắc nghiệt. Vỏ kim loại bền vững và hệ thống làm mát không khí nội bộ tích hợp của nó xử lý nhiệt đáng kể được tạo ra bởi dòng điện liên tục 210A, đảm bảo sự ổn định hoạt động và tuổi thọ dài.
An toàn tích hợp & amp; Chẩn đoán: Hỗ trợ các chức năng "An toàn tích hợp" toàn diện của Siemens (ví dụ: Tắt mô-men xoắn an toàn / STO). Giao diện DRIVE-CLiQ cung cấp truy cập thời gian thực vào dữ liệu hoạt động (dòng đầu ra, nhiệt độ mô-đun, mã lỗi) để bảo trì dự đoán và khắc phục vấn đề nhanh chóng.
Hiệu suất tối ưu hóa thông qua DRIVE-CLiQ: Kết nối DRIVE-CLiQ kỹ thuật số cho phép xác định mô-đun tự động và nhận dạng thông số bởi Đơn vị điều khiển. Chức năng "plug-and-play" này cắt giảm thời gian đưa vào hoạt động và đảm bảo cấu hình hệ thống tối ưu.
4. Hiệu suất & amp; Lợi ích ứng dụng
Thiết kế gắn trên khung xe của mô-đun này dịch thành giá trị trực tiếp cho các nhà chế tạo máy móc và người dùng cuối trong các ngành công nghiệp nặng:
Công suất cao hơn cho tải trọng đòi hỏi: Với đầu ra 210A, nó lái động cơ lớn cho máy móc nặng - lý tưởng cho các động cơ băng tải lớn, máy nghiền, máy đùn và trục chính của máy công cụ lớn nơi mô-men xoắn và công suất cao là cần thiết.
Nâng cao độ tin cậy hệ thống: Xây dựng loại khung và làm mát nội bộ chịu được các căng thẳng điện / cơ khí của hoạt động công suất cao liên tục, tăng thời gian hoạt động tổng thể của hệ thống và giảm các lỗi quá trình quan trọng.
Thiết kế hệ thống đa trục đơn giản hóa: Trong một hệ thống bus DC chung, các mô-đun động cơ đơn công suất cao riêng lẻ cho phép một kiến trúc sạch sẽ, có thể mở rộng. Các nhà thiết kế có thể phù hợp các thành phần ổ đĩa với nhu cầu năng lượng của mỗi trục, tối ưu hóa chi phí và hiệu suất hệ thống tổng thể.
5. Quan điểm mở rộng: Chọn & amp; Áp dụng mô-đun động cơ gắn khung chân công suất cao
Hiểu các kịch bản ứng dụng và logic lựa chọn của các mô-đun động cơ gắn khung chân công suất cao là rất quan trọng cho thiết kế hệ thống tự động hóa công nghiệp tối ưu.
5.1 Kịch bản ứng dụng lý tưởng
Mô-đun này nổi bật trong các kịch bản công nghiệp đòi hỏi công suất cao và độ bền vững:
Xử lý vật liệu nặng: Kiểm soát ổ đẩy trong cần cẩu cảng, nâng lớn, băng tải khai thác mỏ và hệ thống lưu trữ / thu hồi tự động (AS / RS) - các ứng dụng yêu cầu khởi động cao và mô-men xoắn đỉnh cao.
Các ngành công nghiệp quy trình: Động cơ quy trình chính trong chế biến kim loại (ví dụ: nhà máy cán), sản xuất xi măng và sản xuất nhựa (ví dụ: máy đùn, máy ép phun) hoạt động dưới tải nặng liên tục.
Banh thử nghiệm lớn & amp; Máy mô phỏng: Kết hợp với các mô-đun dòng tái tạo (ALM / SLM), nó cung cấp một giải pháp hiệu quả cho máy đo động lực và thiết bị thử nghiệm cần động cơ / tái tạo công suất cao.
5.2 Booksize vs. Chassis Mount Motor Modules
Sự lựa chọn giữa hai là một quyết định thiết kế cơ bản dựa trên các yêu cầu về năng lượng và làm mát:
Khía cạnh
Mô-đun động cơ Booksize
Mô-đun động cơ gắn khung (Mô hình này)
Phạm vi công suất Công suất thấp đến trung bình Công suất cao (thường trên ~ 90kW)
Yếu tố hình dạng Compact, tiêu chuẩn hóa cho lắp đặt tủ mật độ cao Lắp ráp lớn hơn, độc lập
Hệ thống làm mát Dựa vào dòng khí cấp hệ thống Làm mát nội bộ chuyên dụng (độc lập với dòng khí tủ)
Phương pháp lắp đặt Cạnh nhau trên đường ray lắp đặt bên trong tủ điều khiển Lắp đặt trực tiếp trên khung / tấm sau (bố trí cơ khí linh hoạt)
Trường hợp sử dụng chính Tối đa hóa số trục trong tủ nhỏ gọn cho các ứng dụng công suất thấp đến trung bình Các ứng dụng công suất cao yêu cầu xây dựng mạnh mẽ và làm mát chuyên dụng
Nhìn hiểu lựa chọn: Mô-đun động cơ gắn trên khung xe là lựa chọn mặc định cho các kịch bản công suất cao (≥90kW) cần làm mát và bền mạnh mẽ. Các mô-đun kích thước sách được ưa thích để tối đa hóa mật độ trục trong các hệ thống năng lượng thấp đến trung bình.
5.3 Các cân nhắc thực hiện quan trọng
Tích hợp thành công của 6SL3320-1TE32-1AA3 đòi hỏi sự chú ý đến các chi tiết chính:
Kích thước thành phần thượng lưu: Mô-đun dây chuyền (BLM / SLM / ALM) cung cấp bus DC phải có kích thước để xử lý dòng điện đỉnh kết hợp của tất cả các mô-đun động cơ được kết nối - đảm bảo Mô-đun dây chuyền, bộ phá và an chảy phù hợp với yêu cầu của mô-đun 210A.
Làm mát & amp; Khoảng cách: Lắp đặt mô-đun trong một khu vực thông gió tốt và tuân thủ hướng dẫn lắp đặt của Siemens để có khoảng cách tối thiểu. Giữ các lỗ thông gió và bộ lọc nhiệt sạch để duy trì hiệu quả làm mát và ngăn chặn quá tải nhiệt.
Đơn vị điều khiển & amp; Cấu hình: Một đơn vị điều khiển Siemens tương thích (ví dụ: CU320-2) là bắt buộc. Cấu hình toàn bộ hệ thống ổ đĩa thông qua phần mềm SINAMICS Startdrive của Siemens trong Cổng TIA để kỹ thuật liền mạch.
6. Câu hỏi thường gặp (FAQ)
1. Lợi thế chính của thiết kế gắn khung so với các mô-đun Booksize là gì?
Lợi thế chính là xử lý ispower và quản lý nhiệt. Các mô-đun gắn khung xe lớn hơn để chứa điện tử công suất cao và hệ thống làm mát chuyên dụng (cho 210A trong trường hợp này), đảm bảo hoạt động đáng tin cậy dưới tải nặng. Các mô-đun kích thước sách được giới hạn bởi kích thước nhỏ gọn và làm mát chung của chúng.
2. Mô-đun động cơ đơn này có thể làm việc với bất kỳ đơn vị điều khiển Siemens nào không?
Nó tương thích với các đơn vị điều khiển S120 như CU320-2, nhưng tính tương thích và hiệu suất phải được xác minh. Đơn vị điều khiển cần đủ công suất xử lý để hỗ trợ các chức năng điều khiển cần thiết, đặc biệt là cho các hệ thống công suất cao đa trục.
3. Những điểm bảo trì chính cho mô-đun công suất cao này là gì?
Tập trung vào tính toàn vẹn của hệ thống làm mát: thường xuyên làm sạch các lỗ thông gió lấy không khí và bộ tản nhiệt để đảm bảo dòng không khí. Giám sát nhiệt độ mô-đun và trạng thái quạt thông qua chẩn đoán bộ điều khiển để bảo trì dự đoán. Kiểm tra độ chặt chẽ kết nối công suất cao trong thời gian ngừng hoạt động theo lịch trình.
4. Làm thế nào DRIVE-CLiQ lợi ích chẩn đoán hệ thống?
DRIVE-CLiQ cho phép xác định mô-đun tự động và giám sát thời gian thực dữ liệu quan trọng (dòng điện đầu ra, nhiệt độ, trạng thái). Chẩn đoán tập trung đơn giản hóa khắc phục vấn đề và hỗ trợ bảo trì dựa trên điều kiện, cảnh báo người dùng về các vấn đề tiềm năng trước khi ngừng hoạt động không có kế hoạch.
5. Các tính năng an toàn nào mà mô-đun hỗ trợ?
Nó hỗ trợ các chức năng tích hợp an toàn mở rộng của Siemens, với Safe Torque Off (STO) như một tính năng cốt lõi. STO cắt giảm an toàn công suất sản xuất mô-men xoắn cho động cơ, đảm bảo an toàn nhân viên và máy trong quá trình bảo trì hoặc khẩn cấp.
