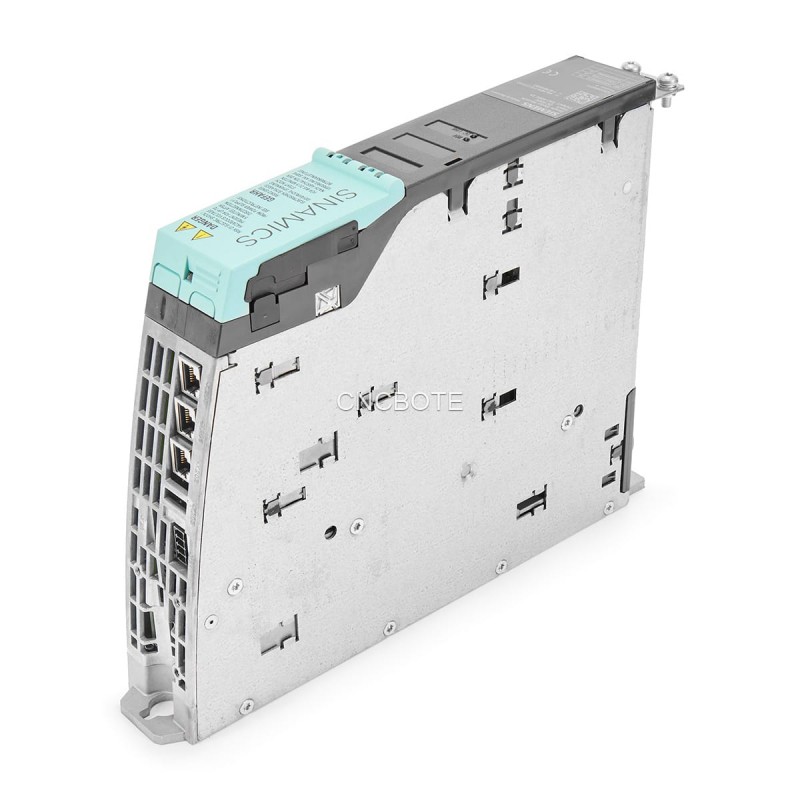

Siemens 6SL3420-1TE13-0AA0: Mô-đun ổ trục đơn Booksize nhỏ gọn cho điều khiển chuyển động chính xác
Siemens 6SL3420-1TE13-0AA0 là một mô-đun lái trục đơn từ gia đình SINAMICS S120, được thiết kế cho độ chính xác và hiệu quả trong các hệ thống tự động hóa đa trục. Bộ biến động kích thước sách này cung cấp năng lượng được kiểm soát từ một bus DC chung trực tiếp đến một động cơ, cho phép kiểm soát chính xác tốc độ và mô-men xoắn trong một đơn vị nhỏ gọn, làm mát bằng không khí nội bộ. Được thiết kế để tích hợp liền mạch vào tủ điều khiển, nó cung cấp một giải pháp đáng tin cậy và có thể mở rộng cho một loạt các ứng dụng công nghiệp, từ đóng gói và xử lý vật liệu đến robot công nghiệp. Thiết kế mô-đun và khả năng điều khiển tiên tiến của nó làm cho nó trở thành một thành phần cơ bản cho các kiến trúc điều khiển chuyển động hiện đại.
1. Tổng quan sản phẩm và tích hợp hệ thống
Siemens 6SL3420-1TE13-0AA0 hoạt động như một thành phần năng lượng chính trong hệ thống đa ổ đĩa SINAMICS S120. Nó hoạt động như một bộ biến tần, rút điện từ một bus DC 600V trung tâm được cung cấp bởi một mô-đun dòng riêng biệt (chẳng hạn như mô-đun dòng cơ bản, thông minh hoặc hoạt động) và chuyển đổi nó thành đầu ra AC ba pha được kiểm soát cho động cơ.
Mô-đun lái trục đơn này được thiết kế với trọng tâm lắp đặt mật độ cao. Yếu tố hình dạng kích thước sách mỏng của nó cho phép nhiều đơn vị được lắp đặt cạnh nhau trên đường ray lắp đặt, tối ưu hóa đáng kể không gian trong bảng điều khiển. Trong khi bản thân mô-đun chứa điện tử công suất, nó dựa vào một đơn vị điều khiển Siemens riêng biệt (ví dụ: CU320-2) cho trí tuệ của nó. Đơn vị điều khiển thực hiện tất cả các nhiệm vụ điều khiển chuyển động và giao tiếp với mô-đun ổ thông qua giao diện DRIVE-CLiQ tích hợp. Kết nối kỹ thuật số này cho phép cấu hình tự động, giám sát thời gian thực và chẩn đoán toàn diện, hợp lý hóa toàn bộ vòng đời từ đưa vào hoạt động đến bảo trì.
2. Thông số kỹ thuật chi tiết
6SL3420-1TE13-0AA0 được xác định bởi các thông số kỹ thuật mạnh mẽ nhấn mạnh sự phù hợp của nó cho môi trường công nghiệp đòi hỏi. Nó chấp nhận điện áp đầu vào liên kết DC dao động từ 510 đến 720 V DC và cung cấp đầu ra AC ba pha lên đến 400V.
Về hiệu suất đầu ra, mô-đun có dòng điện định mức 3 Amps và dòng tải cơ bản 2,6 Amps, hỗ trợ động cơ với công suất định mức điển hình 1,6 kW. Nó sử dụng bộ biến tần dựa trên IGBT tiên tiến với công nghệ điều khiển vector để đảm bảo hiệu suất năng động cao và hoạt động mượt mà của động cơ trên toàn bộ phạm vi tốc độ. Đối với quản lý nhiệt, nó sử dụng một hệ thống làm mát không khí nội bộ hiệu quả - đủ cho thiết kế nhỏ gọn của nó mà không yêu cầu ống dẫn bên ngoài.
Bộ biến tần ổ booksize được trang bị một loạt các giao diện để tích hợp hệ thống liền mạch, bao gồm hai giao diện liên kết DC thông qua thanh bus tích hợp, kết nối cung cấp điện tử 24 V DC và ba cổng DRIVE-CLiQ để truyền thông và điều khiển. Các tính năng bổ sung bao gồm kết nối động cơ thông qua đầu nối cắm, đầu vào mô-men xoắn an toàn (STO) để an toàn, đầu ra điều khiển phanh và đầu vào cảm biến nhiệt độ. Về kích thước vật lý, mô-đun nhỏ gọn: chiều rộng 50mm, chiều cao 270mm và chiều sâu 226mm, với trọng lượng khoảng 2,7 kg.
3. Các tính năng cốt lõi và lợi thế thiết kế
3.1 Kiến trúc điều khiển trục đơn chuyên dụng
Là một mô-đun lái trục đơn chuyên dụng, 6SL3420-1TE13-0AA0 cung cấp điều khiển tập trung cho một động cơ. Điều này đơn giản hóa việc đưa vào hoạt động và khắc phục vấn đề, vì tất cả các thông số và chẩn đoán cho trục cụ thể đó được chứa trong một vòng điều khiển rõ ràng và cô lập được quản lý bởi Đơn vị điều khiển tổng thể.
3.2 Hệ tử hình dạng kích thước sách tối ưu hóa không gian
Thiết kế kích thước sách là một yếu tố cho phép xây dựng tủ điều khiển nhỏ gọn. Định dạng tiêu chuẩn hóa, hẹp này cho phép lắp đặt mật độ cao, có nghĩa là các nhà chế tạo máy có thể tích hợp nhiều trục ổ đĩa hơn vào một dấu chân nhỏ hơn - một lợi thế quan trọng trong bối cảnh sản xuất ngày nay, nơi không gian bảng thường ở mức cao cấp.
3.3 Kiểm soát vector tiên tiến và mô hình xung tối ưu hóa
Mô-đun thực hiện các thuật toán điều khiển vector tinh vi được chỉ định bởi Đơn vị điều khiển, cho phép điều chỉnh chính xác cả tốc độ và mô-men xoắn cho phản ứng năng động cao trong các ứng dụng đòi hỏi. Ngoài ra, nó sử dụng các mô hình xung tối ưu hóa, góp phần vào hoạt động động cơ mượt mà hơn, giảm mất mát chuyển đổi và giảm tiếng ồn âm thanh từ động cơ.
3.4 An toàn tích hợp và chẩn đoán toàn diện
Mô-đun hỗ trợ các chức năng "Tích hợp an toàn" của Siemens, bao gồm đầu vào mô-men xoắn an toàn (STO) - cho phép nó là một phần của hệ thống an toàn tổng thể của máy và giúp đạt được mức độ toàn vẹn an toàn cần thiết. Giao diện DRIVE-CLiQ cung cấp truy cập thời gian thực vào dữ liệu hoạt động (ví dụ: dòng đầu ra, nhiệt độ mô-đun) và mã lỗi chi tiết, cho phép bảo trì dự đoán và khắc phục sự cố nhanh chóng để giảm thiểu thời gian ngừng hoạt động tiềm năng.
4. Hiệu suất và Lợi ích ứng dụng
Thiết kế kỹ thuật của 6SL3420-1TE13-0AA0 chuyển thành lợi ích trực tiếp cho các nhà sản xuất máy móc và người dùng cuối:
Nâng cao tính linh hoạt và khả năng mở rộng hệ thống: Trong máy móc phức tạp với nhiều trục di chuyển, sử dụng các mô-đun lái trục đơn riêng tạo ra một kiến trúc mô-đun, có thể mở rộng. Các nhà thiết kế hệ thống có thể dễ dàng thêm hoặc sửa đổi trục ổ đĩa mà không cần thiết kế lại đáng kể, cung cấp sự linh hoạt tuyệt vời cho máy tùy chỉnh hoặc mở rộng trong tương lai.
Hiệu suất động và độ chính xác cao: Sự kết hợp của các thuật toán điều khiển vector mạnh mẽ và công nghệ IGBT chuyển đổi nhanh cung cấp hiệu suất động tuyệt vời. Điều này rất quan trọng đối với các ứng dụng đòi hỏi tăng tốc / giảm tốc nhanh chóng, định vị chính xác và đầu ra mô-men xoắn nhất quán - trực tiếp góp phần vào chất lượng sản phẩm và thông lượng cao.
Bảo trì đơn giản hóa và giảm thời gian ngừng hoạt động: Hệ thống DRIVE-CLiQ cho phép Đơn vị điều khiển tự động nhận ra mô-đun. Chức năng "plug-and-play" này, kết hợp với chẩn đoán tập trung và quản lý thông số, làm giảm đáng kể thời gian đưa vào hoạt động và bảo trì. Các kỹ sư có thể nhanh chóng xác định và giải quyết các vấn đề, tăng cường tính sẵn có của hệ thống tổng thể.
5. Quan điểm mở rộng: Vai trò của ổ đĩa Booksize trong tự động hóa công nghiệp
Hiểu kiến trúc hệ thống và vị trí chiến lược của bộ biến tần ổ booksize này là chìa khóa để đánh giá cao giá trị của nó trong tự động hóa công nghiệp hiện đại.
5.1 Bộ biến tần ổ Booksize trong hệ thống đa trục
Hệ thống SINAMICS S120 có một kiến trúc lai tận dụng trí tuệ tập trung và chuyển đổi năng lượng phân tán:
Trí thông minh tập trung (đơn vị điều khiển): Một đơn vị điều khiển duy nhất (CU) hoạt động như "bộ não" của toàn bộ hệ thống truyền động, cư trú công suất xử lý cho tất cả các nhiệm vụ điều khiển chuyển động - từ điều khiển tốc độ cơ bản đến các chuyển động trục nội đoạn phức tạp. Trung tâm hóa này đơn giản hóa lập trình và quản lý dữ liệu.
Công suất phân tán (Mô-đun động cơ): Mô-đun ổ đẩy trục đơn (như 6SL3420-1TE13-0AA0) phục vụ như "cơ bắp". Vị trí vật lý gần động cơ mà họ điều khiển, các mô-đun này làm giảm chiều dài của cáp điện động cơ đắt tiền và giảm thiểu nhiễu điện từ (EMI). Được cung cấp từ một bus DC chung, giai đoạn năng lượng phân tán này tạo ra một mạng lưới phân phối năng lượng sạch sẽ, hiệu quả và có thể mở rộng.
Kiến trúc này là lý tưởng cho các nhà xây dựng máy cần kiểm soát nhiều trục với sự phối hợp cao - tránh chi phí và sự phức tạp của việc sử dụng ổ đĩa độc lập riêng lẻ cho mỗi trục.
5.2 Những cân nhắc quan trọng để thực hiện
Tích hợp thành công một hệ thống dựa trên mô-đun ổ nhỏ gọn này đòi hỏi sự chú ý đến các chi tiết chính:
Kích thước và phối hợp hệ thống: Mô-đun lái trục đơn phải có kích thước để phù hợp với yêu cầu dòng điện liên tục và đỉnh cao của động cơ. Ngoài ra, mô-đun dòng kích thước thượng lưu (ALM, SLM hoặc BLM) phải có kích thước để cung cấp công suất kết hợp của tất cả các mô-đun động cơ trên bus DC chung.
Làm mát và giải phóng: Trong khi mô-đun được làm mát nội bộ, quản lý nhiệt tổng thể của tủ điều khiển phải xử lý tổng phân tán nhiệt từ tất cả các thành phần. Tuân thủ các hướng dẫn lắp đặt của Siemens cho khoảng trống tối thiểu giữa các mô-đun là điều cần thiết để đảm bảo dòng khí đầy đủ và ngăn chặn quá nóng.
Cấu hình và an toàn: Toàn bộ hệ thống ổ đĩa được cấu hình thông qua phần mềm SINAMICS Startdrive của Siemens trong Cổng TIA - một môi trường tích hợp hợp lý hóa việc đưa vào hoạt động. Các chức năng an toàn (ví dụ: Safe Torque Off / STO) được thực hiện thông qua đơn vị điều khiển và được định tuyến đến mô-đun động cơ thông qua mạng DRIVE-CLiQ.
Câu hỏi thường gặp (FAQ)
1. Sự khác biệt chính giữa mô-đun động cơ này và ổ đĩa Servo độc lập là gì?
Một mô-đun lái trục đơn là một bộ khuếch đại công suất dựa vào một đơn vị điều khiển trung tâm cho khả năng kiểm soát trí tuệ và chuyển động. Một ổ đĩa servo độc lập truyền thống tích hợp cả giai đoạn điện và bộ xử lý điều khiển trong một nhà ở. Phương pháp tiếp cận mô-đun S120 với bộ biến tần động booksize này cung cấp sự linh hoạt hơn, phối hợp dễ dàng hơn trong các hệ thống đa trục và dấu chân tổng thể nhỏ gọn hơn.
2. Mô-đun 3A này có thể kiểm soát bất kỳ loại động cơ nào không?
Mô-đun này được thiết kế để điều khiển cả động cơ cảm ứng AC và động cơ servo đồng bộ. Loại động cơ cụ thể phải được cấu hình chính xác trong đơn vị điều khiển trung tâm, sau đó áp dụng thuật toán điều khiển thích hợp (ví dụ: điều khiển vector cho động cơ cảm ứng). Dữ liệu tấm tên của động cơ là cần thiết cho hiệu suất tối ưu.
3. Tại sao kết nối DRIVE-CLiQ quan trọng đến vậy?
DRIVE-CLiQ cho phép phát hiện topology tự động. Khi hệ thống được bật, đơn vị điều khiển tự động xác định tất cả các mô-đun biến tần ổ booksize được kết nối và vị trí mạng của chúng. Điều này loại bỏ địa chỉ thủ công, giảm thời gian đưa vào hoạt động và cung cấp một cái nhìn tổng quan rõ ràng về cấu trúc hệ thống cho chẩn đoán và bảo trì.
4. "Xe buýt DC chung" có nghĩa là gì và lợi thế của nó là gì?
Một hệ thống bus DC phổ biến sử dụng một mô-đun dây chuyền mạnh mẽ duy nhất để tạo ra một bus DC 600V trung tâm. Nhiều mô-đun lái trục đơn (như 6SL3420-1TE13-0AA0) thu hút năng lượng từ bus này để lái động cơ riêng lẻ. Lợi thế chính là hiệu quả: năng lượng phanh từ một động cơ có thể được tái sử dụng bởi các động cơ khác trên cùng một xe buýt, giảm tiêu thụ năng lượng tổng thể và sản xuất nhiệt.
5. Yêu cầu bảo trì chính cho mô-đun này là gì?
Bảo trì phần lớn là phòng ngừa. Trọng tâm chính là đảm bảo các con đường làm mát sạch sẽ và không bị cản trở. Công cụ hiệu quả nhất là giám sát: sử dụng chẩn đoán tích hợp DRIVE-CLiQ để theo dõi giờ hoạt động, nhiệt độ thành phần và lỗi được ghi lại để bảo trì dự đoán. Kiểm tra định kỳ độ chặt chẽ của các kết nối điện trong thời gian ngừng hoạt động theo lịch trình cũng được khuyến khích.
