1. Tổng quan sản phẩm và tích hợp hệ thống

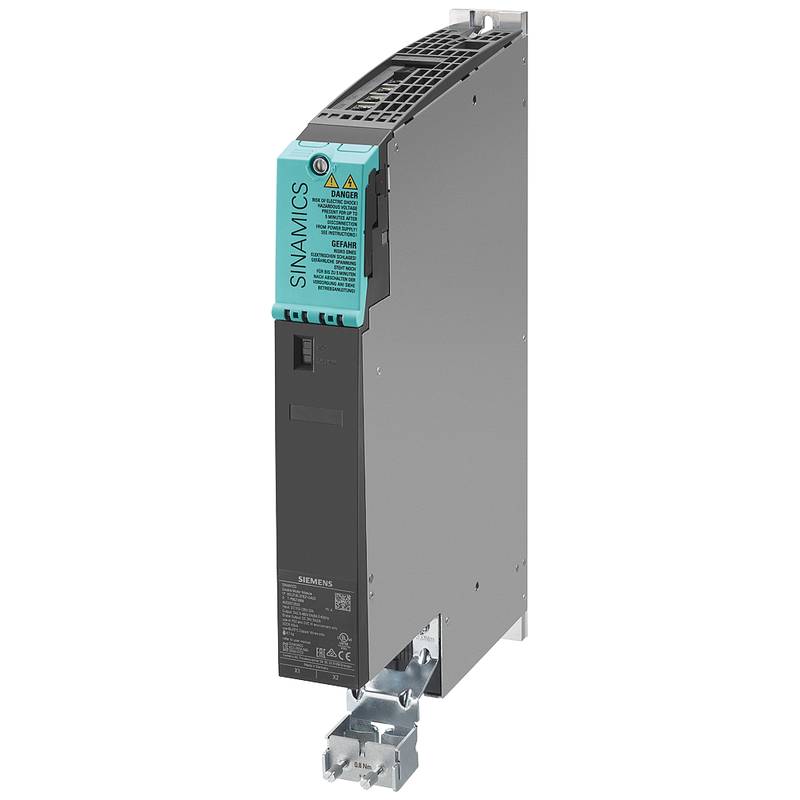

Siemens 6SL3120-2TE13-0AD0 là một mô-đun động cơ kép phục vụ như một thành phần năng lượng chính trong hệ thống truyền động SINAMICS S120. Nó hoạt động theo nguyên tắc "bus DC chung", nơi một mô-đun cung cấp điện trung tâm cung cấp một bus DC 600V, và mô-đun trục kép này rút ra từ nó để lái hai động cơ riêng biệt độc lập. Kiến trúc này hiệu quả cao cho máy có một số trục, vì nó tập trung chuyển đổi năng lượng và phân phối điều khiển động cơ.
Bản thân mô-đun hoạt động như một biến tần mạnh mẽ. Tuy nhiên, nó dựa vào một đơn vị điều khiển Siemens riêng biệt (ví dụ: CU320-2) hoặc hệ thống CNC SINUMERIK cho trí tuệ của nó. Đơn vị điều khiển thực hiện tất cả các nhiệm vụ điều khiển chuyển động và giao tiếp với mô-đun động cơ thông qua giao diện DRIVE-CLiQ tích hợp. Kết nối kỹ thuật số này cho phép cấu hình tự động, kiểm soát chính xác và chẩn đoán toàn diện, làm cho việc đưa vào hoạt động và bảo trì đơn giản hơn đáng kể.
2. Thông số kỹ thuật và thiết kế
6SL3120-2TE13-0AD0 được xác định bởi một bộ thông số kỹ thuật mạnh mẽ. Nó được thiết kế cho phạm vi điện áp đầu vào liên kết DC từ 510 đến 720 V DC, tương ứng với điện áp đường AC từ 380 đến 480V. Mỗi kênh của nó cung cấp dòng đầu ra định mức 3 A, với dòng tối đa 9 A mỗi kênh, hỗ trợ quá tải năng động cao.
Mô-đun được xây dựng theo định dạng đơn vị ổ đĩa Booksize, đặc biệt là kích thước khung D. Thiết kế "loại D" này được tối ưu hóa cho hoạt động năng động cao, gián đoạn với khả năng quá tải lên đến 300%, làm cho nó phù hợp với các ứng dụng có chu kỳ tăng tốc và giảm tốc thường xuyên. Làm mát được xử lý bởi một quạt nội bộ cung cấp làm mát bằng không khí ép buộc, đảm bảo sự tiêu tan nhiệt đáng tin cậy trong các hạn chế của lắp đặt tủ nhỏ gọn. Mô-đun cũng hỗ trợ các chức năng "An toàn tích hợp", cho phép nó đóng góp vào hệ thống an toàn tổng thể của máy, đạt được mức độ toàn vẹn an toàn SIL 2 theo IEC 61508.
3.Tính năng cốt lõi và tích hợp vật lý
Kiểm soát trục kép và hiệu quả không gian
Đặc điểm quan trọng nhất của mô-đun này là khả năng điều khiển hai động cơ từ một đơn vị duy nhất. Thiết kế trục kép này hiệu quả giảm một nửa không gian vật lý và phần cứng lắp đặt cần thiết so với việc sử dụng hai mô-đun trục đơn riêng biệt, dẫn đến thiết kế tủ điều khiển nhỏ gọn và hiệu quả về chi phí hơn. Yếu tố dạng đơn vị ổ đĩa Booksize là một yếu tố cho phép điều này, cho phép lắp đặt mật độ cao, cạnh nhau của nhiều đơn vị trên một đường ray duy nhất trong tủ điện.
Kết nối và giao diện toàn diện
Mô-đun động cơ kép này đi kèm với một bộ giao diện toàn diện để đơn giản hóa tích hợp hệ thống. Nó bao gồm hai giao diện liên kết DC thông qua một thanh bus tích hợp, một thanh bus cung cấp điện DC 24V cho thiết bị điện tử và nhiều ổ cắm DRIVE-CLiQ cho giao tiếp. Đối với kết nối động cơ, nó có hai đầu nối riêng biệt (X1 và X2), mỗi đầu cuối vít tích hợp cho cáp điện và kết nối PE (Protective Earth). Ngoài ra, nó cung cấp các đầu nối chuyên dụng để giữ phanh (X11, X12) và đầu vào cảm biến nhiệt độ cho mỗi động cơ, tạo điều kiện cho bố trí dây sạch sẽ và có tổ chức.
4. Hiệu suất và Lợi ích ứng dụng
Hiệu suất năng động cao cho các ứng dụng đòi hỏi
Thiết kế loại D của mô-đun này được điều chỉnh cho hiệu suất năng động cao. Nó có thể cung cấp dòng quá tải lên đến 300%, điều quan trọng đối với các ứng dụng đòi hỏi tăng tốc và giảm tốc nhanh chóng, chẳng hạn như trong robot, các đơn vị chọn và đặt hoặc hệ thống định vị tốc độ cao. Điều này đảm bảo rằng cả hai trục có thể xử lý các hồ sơ chuyển động đòi hỏi mà không suy giảm hiệu suất.
Đơn giản hóa sự phức tạp của hệ thống và giảm dây
Bằng cách tích hợp hai trục vào một mô-đun, các nhà thiết kế hệ thống có thể đạt được số trục cao hơn trong một kích thước bảng điều khiển nhất định. Điều này làm giảm tổng số thành phần, đơn giản hóa cáp nội bộ và làm giảm chi phí và sự phức tạp của hệ thống tổng thể. Việc sử dụng hệ thống DRIVE-CLiQ có nghĩa là đơn vị điều khiển tự động nhận ra mô-đun và loại của nó, làm giảm đáng kể thời gian đưa vào hoạt động.
5. Lĩnh vực ứng dụng chính
6SL3120-2TE13-0AD0 là lý tưởng cho máy móc đa trục nơi không gian và đồng bộ hóa là quan trọng. Hiệu suất mạnh mẽ của nó làm cho nó trở thành một lựa chọn ưa thích trong các lĩnh vực công nghiệp khác nhau.
Công cụ máy tiên tiến: Sử dụng trong các hệ thống kiểu gantry nơi hai trục cần phối hợp hoàn hảo các chuyển động, hoặc trong đầu đa chức năng để khoan, phay và khai thác.
Tự động hóa đóng gói và xử lý: xuất sắc trong máy đóng gói tốc độ cao, máy in và hệ thống xử lý vật liệu đòi hỏi kiểm soát nhiều băng tải, bộ cho ăn hoặc bộ điều khiển robot với độ chính xác và độ tin cậy.
Tự động hóa công nghiệp chung: Là một thành phần cốt lõi trong bất kỳ hệ thống tự động nào yêu cầu điều khiển đa trục nhỏ gọn, chẳng hạn như robot lắp ráp, gian thử nghiệm và máy móc dệt may.
Câu hỏi thường gặp (FAQs)
1. Lợi thế chính của việc sử dụng mô-đun động cơ kép này hơn hai mô-đun động cơ đơn riêng biệt là gì?
Lợi thế chính là tiết kiệm không gian và giảm độ phức tạp. Một mô-đun động cơ kép kết hợp chức năng của hai mô-đun trục đơn thành một đơn vị vật lý, giảm không gian lắp đặt cần thiết trong tủ điều khiển khoảng 50%. Điều này cũng dẫn đến giảm phần cứng liên quan, chẳng hạn như lắp đặt đường ray và đầu nối, và có thể đơn giản hóa dây hệ thống và giảm chi phí tổng thể.
2. Phân loại "loại D" của đơn vị ổ đĩa Booksize này ảnh hưởng đến hiệu suất của nó như thế nào?
Chỉ định "loại D" chỉ ra rằng mô-đun này được tối ưu hóa cho hoạt động năng động cao, gián đoạn (chuyển động không liên tục). Nó được thiết kế để xử lý quá tải cao hơn - lên đến 300% của dòng điện định mức - trong thời gian ngắn so với mô-đun "loại C" (tối ưu hóa cho quá tải 200% trong chuyển động liên tục). Điều này làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng có chu kỳ tăng tốc / giảm tốc thường xuyên và nhanh chóng.
3. Các tính năng an toàn nào được tích hợp vào mô-đun này?
Mô-đun hỗ trợ các chức năng "An toàn tích hợp" của Siemens. Điều này có thể bao gồm các tính năng an toàn cơ bản như Tắt mô-men xoắn an toàn (STO), ngăn chặn an toàn mô-đun tạo ra năng lượng sản xuất mô-men xoắn cho động cơ. Các tính năng an toàn tích hợp này giúp máy đạt được mức hiệu suất an toàn yêu cầu, chẳng hạn như PL d (Mức hiệu suất d) theo ISO 13849-1 hoặc SIL 2 (Mức độ toàn vẹn an toàn) theo IEC 61508.
4. Điều gì được bao gồm trong phạm vi giao hàng của 6SL3120-2TE13-0AD0?
Phạm vi cung cấp bao gồm các mặt hàng cần thiết để tích hợp, chẳng hạn như cáp DRIVE-CLiQ được lắp ráp sẵn để kết nối với các mô-đun liền kề, cắm mù cho các cổng DRIVE-CLiQ chưa được sử dụng, một bộ nhảy cho thanh bus DC 24V, các đầu nối cho phanh giữ động cơ và bộ kết nối khiên cho cáp động cơ. Điều này đảm bảo bạn có các thành phần cần thiết cho một lắp đặt nhanh chóng và tiêu chuẩn hóa.
5. Hai kênh của mô-đun động cơ kép này có thể được kiểm soát độc lập không?
Có, hai kênh biến tần được điều khiển hoàn toàn độc lập bởi đơn vị điều khiển cấp cao hơn (ví dụ: CU320-2). Mỗi kênh có thể chạy một loại động cơ khác nhau (ví dụ: động cơ cảm ứng và động cơ servo đồng bộ, trong giới hạn hiện tại) và thực hiện hồ sơ chuyển động hoàn toàn khác nhau, cung cấp kiểm soát độc lập đầy đủ trên cả hai trục.
