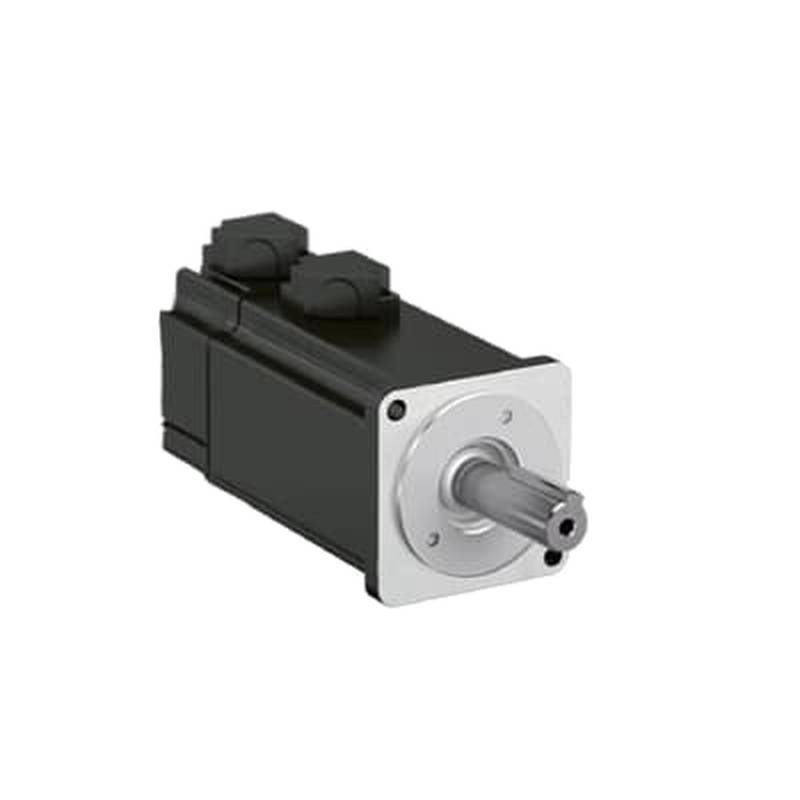

ABB ESM04X-101-302-T1N1A00 là động cơ servo AC không chổi than 100W có độ chính xác cao, được thiết kế cho các hệ thống định vị công nghiệp, tự động hóa nhà máy và điều khiển chuyển động robot đòi hỏi khắt khe. Là một linh kiện chuyển động công nghiệp mới nguyên bản, thiết bị nhỏ gọn này mang lại mật độ mô-men xoắn cao, động lực học tốc độ chính xác và phản hồi vị trí tuyệt đối để đảm bảo hiệu suất tối ưu trong máy móc tự động.
Thông số kỹ thuật chính
Thương hiệu & Dòng sản phẩm: Dòng ABB ESM
Mã sản phẩm (MPN): ESM04X-101-302-T1N1A00
Danh mục cốt lõi: Động cơ Servo AC công nghiệp
Tình trạng: Mới nguyên bản trong bao bì nhà máy
Điện áp vận hành: 220V AC (Hệ thống một pha/ba pha)
Công suất định mức: 0,1 kW (100 W)
Loại thiết bị phản hồi: Bộ mã hóa tuyệt đối độ phân giải cao
Kích thước trục & mặt bích: Mặt bích khung nhỏ tiêu chuẩn NEMA/IEC
Xếp hạng bảo vệ: IP65 (Không bao gồm lỗ thông trục)
Ứng dụng chính: Truyền động phụ CNC, máy đóng gói, xử lý bán dẫn, robot gắp và đặt (Pick-and-Place)
Các tính năng chính & Hiệu suất kỹ thuật
Mật độ công suất động lực cao: Thiết kế rô-to quán tính thấp của ESM04X-101-302-T1N1A00 cho phép tốc độ tăng tốc và giảm tốc cao, rút ngắn thời gian chu kỳ làm việc cơ học trong các ứng dụng lập chỉ mục nhanh.
Phản hồi độ phân giải cao tích hợp: Với hệ thống quang học đa vòng, động cơ servo có bộ mã hóa tuyệt đối này duy trì bộ nhớ lưu giữ vị trí khi mất điện, loại bỏ nhu cầu sử dụng công tắc giới hạn cơ học hoặc các quy trình về vị trí gốc khi khởi động hệ thống.
Thiết kế nhiễu điện từ thấp: Được chế tạo với lõi từ có độ thẩm thấu cao và các cuộn dây bên trong được che chắn, động cơ servo AC 220V này vận hành ổn định cùng với các thiết bị điện tử công suất tần số cao và hệ thống truyền thông bus công nghiệp.
Thiết kế stato tối ưu hóa nhiệt: Hình học cuộn dây stato tiên tiến giảm thiểu tổn thất điện trở bên trong, duy trì khả năng tản nhiệt vận hành thấp ngay cả khi chịu tải chu kỳ làm việc S1 liên tục.
Độ kín vỏ bọc IP65 công nghiệp: Vỏ nhôm gia công chính xác với phớt trục hướng tâm chống dầu chắc chắn bảo vệ các cuộn dây bên trong và quang học bộ mã hóa khỏi bụi bẩn trong không khí, sương dầu và dung dịch làm mát bắn vào trong môi trường công nghiệp.
Phân tích mã sản phẩm & Tiêu chí lựa chọn
Việc hiểu cấu trúc mã chữ và số chính xác của dòng ABB ESM đảm bảo tích hợp thay thế trực tiếp chính xác và tránh nhầm lẫn linh kiện khi thay thế. Mã đặt hàng ESM04X-101-302-T1N1A00 chỉ định các thông số vật lý, điện và phản hồi:
ESM: Ký hiệu dòng động cơ Servo AC không chổi than hiệu suất cao nhỏ gọn của ABB.
04X: Chỉ định kích thước khung vật lý (mặt bích vuông 40mm) được tối ưu hóa cho tủ điện và không gian cơ khí hạn chế.
101: Chỉ định cấp công suất 100W và định mức công suất mô-men xoắn liên tục.
302: Đại diện cho cấu hình tốc độ vận hành định mức (tốc độ cơ sở 3000 RPM với khả năng đạt đỉnh động tối đa).
T1: Xác định cấu hình cuộn dây 220V AC được tối ưu hóa cho các giai đoạn nguồn của bộ điều khiển servo một pha hoặc ba pha tiêu chuẩn.
N1: Chỉ định cơ chế phản hồi bộ mã hóa tuyệt đối đa vòng tích hợp.
A00: Cấu hình trục tiêu chuẩn không có phanh giữ, có các tùy chọn rãnh then tiêu chuẩn hoặc hình trụ trơn.
Khi lựa chọn thiết bị này để thay thế hoặc thiết kế thiết bị mới, các kỹ sư cơ khí phải xác minh các giới hạn tải trọng trục hướng tâm và hướng trục. Đảm bảo tỷ lệ quán tính tải nằm trong giới hạn khuyến nghị so với quán tính rô-to của động cơ để tránh sự mất ổn định khi điều chỉnh.
Hướng dẫn về đi dây điện, che chắn & Bố trí nhiệt
Lắp đặt đúng cách là rất quan trọng để tối đa hóa tuổi thọ vận hành và độ chính xác định vị của động cơ. Hệ thống dây điện bị lỗi hoặc bố trí nhiệt trong tủ điện kém có thể gây nhiễu tín hiệu vào vòng lặp phản hồi.
Tiêu chuẩn chân cắm nguồn và bộ mã hóa:
Động cơ có các đầu nối tròn công nghiệp riêng biệt cho nguồn điện chính của động cơ (U, V, W, PE) và tín hiệu vi sai bộ mã hóa tốc độ cao (kênh A/B/Z và giao thức phản hồi nối tiếp). Không bao giờ bó cáp phản hồi bộ mã hóa chung trong cùng một ống dẫn cáp với các đường dây AC điện áp cao hoặc dây dẫn điện trở phanh động.
Tiêu chuẩn che chắn và tiếp địa:
Để ngăn nhiễu điện từ làm ảnh hưởng đến tín hiệu bộ mã hóa tuyệt đối, hãy sử dụng cáp xoắn đôi được che chắn kép cho tất cả hệ thống dây phản hồi. Kết nối lớp bọc cáp trực tiếp với tấm tiếp địa của tủ điều khiển bằng kẹp cáp EMC 360 độ. Đảm bảo dây tiếp địa bảo vệ (PE) chuyên dụng kết nối trực tiếp từ chốt tiếp địa khung động cơ với hệ thống tiếp địa trung tâm của nhà máy.
Các lưu ý về tản nhiệt:
Mặc dù khung nhôm của động cơ tản nhiệt hiệu quả thông qua dẫn nhiệt và bức xạ, việc gắn thiết bị vào khung máy kim loại đóng vai trò như một bộ tản nhiệt thiết yếu. Duy trì khoảng trống đầy đủ xung quanh thân động cơ để luồng không khí xung quanh lưu thông, đảm bảo nhiệt độ môi trường duy trì trong phạm vi hoạt động từ 0°C đến +40°C.
Câu hỏi thường gặp về kỹ thuật & kinh doanh
Các dấu hiệu chính của việc mất tín hiệu bộ mã hóa hoặc sai lệch phản hồi trên động cơ này là gì?
Sự mất ổn định tín hiệu bộ mã hóa thường gây ra các mã lỗi bộ điều khiển như cảnh báo sai lệch vị trí, lỗi trình tự pha hoặc mất dấu hiệu zero tuyệt đối. Trước tiên, hãy kiểm tra các đường dây nối tiếp vi sai bằng máy hiện sóng để xác minh mức nhiễu. Đảm bảo tiếp địa che chắn còn nguyên vẹn và kiểm tra các chân đầu nối phản hồi xem có bị oxy hóa nhiệt hoặc lỏng lẻo do rung động hay không.
Làm thế nào để cấu hình bộ điều khiển khi thay thế động cơ bộ mã hóa tương đối cũ bằng mẫu bộ mã hóa tuyệt đối này?
Bạn phải cập nhật cài đặt thông số bộ điều khiển servo để nhận diện các giao thức phản hồi nối tiếp tuyệt đối thay vì các kênh xung tăng dần. Xóa mọi hiệu chỉnh vị trí gốc hiện có trong PLC của bộ điều khiển, chạy quy trình hiệu chuẩn tham chiếu điểm zero của bộ điều khiển và bật các tùy chọn theo dõi dự phòng bằng pin nếu sử dụng các chế độ lưu giữ vị trí tuyệt đối đa vòng.
Động cơ này có thể được gắn theo hướng thẳng đứng mà không cần phanh giữ điện cơ bên trong không?
Có, nhưng các ứng dụng trục thẳng đứng không có phanh tích hợp yêu cầu cơ chế phanh cơ học bên ngoài hoặc hệ thống đối trọng. Do ESM04X-101-302-T1N1A00 không chứa phanh giữ bên trong, trọng lực có thể khiến trục thẳng đứng bị rơi khi nguồn điện bị ngắt hoặc trong các điều kiện dừng khẩn cấp.
Phạm vi giá thị trường và thời gian giao hàng dự kiến cho một thiết bị mới nguyên bản là bao nhiêu?
Giá thiết bị thường dao động từ 320 đến 580 USD, tùy thuộc vào số lượng đặt hàng, tính sẵn có của lô hàng từ nhà máy và thuế quan khu vực. Thời gian giao hàng đối với hàng có sẵn trong kho từ 3 đến 5 ngày làm việc, trong khi các đơn hàng sản xuất tại nhà máy có thể cần từ 4 đến 6 tuần; hãy yêu cầu báo giá chính thức để xác nhận tình trạng tồn kho hiện tại.
Làm thế nào để xác minh rằng động cơ ABB ESM được giao là hàng chính hãng và chưa qua sử dụng?
Kiểm tra nhãn mác khắc laser trên vỏ nhôm để xem chữ có sắc nét không, đối chiếu số sê-ri với cơ sở dữ liệu theo dõi của ABB và xác minh niêm phong chống giả mạo của nhà máy trên hộp bao bì gốc. Các thiết bị chính hãng sẽ hiển thị lớp mạ anod đồng nhất trên vỏ mà không có dấu vết bu lông gắn trên các lỗ mặt bích hoặc dấu mòn trên rãnh then.
