Tổng quan sản phẩm và chức năng cốt lõi
Cáp mã hóa trục chính là một thành phần chuyên ngành trong máy móc CNC, chịu trách nhiệm truyền tín hiệu phản hồi quan trọng từ bộ mã hóa trục chính đến đơn vị điều khiển chính của máy. Trong Haas và các hệ thống CNC khác, bộ mã hóa trục chính là một cảm biến cung cấp dữ liệu thời gian thực về tốc độ quay, hướng và vị trí góc của trục chính. Cáp mã hóa CNC là liên kết quan trọng đảm bảo dữ liệu này được truyền đạt chính xác và không có sự can thiệp, điều này là nền tảng cho các nhiệm vụ gia công chính xác. Bất kỳ thỏa hiệp nào trong tính toàn vẹn của cáp có thể trực tiếp dẫn đến báo động máy, lỗi định vị và chất lượng gia công suy giảm.
Thông số kỹ thuật và tính năng thiết kế
Thiết kế của một cáp mã hóa trục chính đáng tin cậy liên quan đến một số cân nhắc kỹ thuật chính để đảm bảo độ trung thực tín hiệu trong môi trường ồn ào điện của một xưởng máy móc.
Bảo vệ và miễn dịch tiếng ồn: Để bảo vệ các tín hiệu mã hóa tần số cao, điện áp thấp khỏi nhiễu điện từ (EMI) được tạo ra bởi động cơ và ổ đĩa, các cáp này thường có bảo vệ tiên tiến như một lá chắn đồng bện hoặc bọc lá. Bảo vệ này thường được chỉ định để được kết nối ở cả hai đầu để tạo thành một rào cản bảo vệ liên tục, làm giảm tiếng ồn hiệu quả và ngăn chặn sự hư hỏng tín hiệu.
Cấu hình dây nội bộ: Các dây dẫn nội bộ thường được sắp xếp trong một cấu hình cặp xoắn kép. Điều này có nghĩa là các cặp tín hiệu khác biệt quan trọng (chẳng hạn như A + / A- và B + / B-) được xoắn với nhau. Thiết kế này rất quan trọng bởi vì nó giúp hủy bỏ tiếng ồn phổ biến cho cả hai dây trong cặp, tăng cường đáng kể tính toàn vẹn tín hiệu và từ chối tiếng ồn trên chiều dài cáp.
Tính toàn vẹn và độ bền của đầu nối: Với thiết lập công nghiệp, các đầu nối trên cáp mã hóa CNC phải mạnh mẽ, thường có cơ chế khóa để ngăn chặn việc ngắt kết nối do rung động. Bản thân cáp cần linh hoạt và bền, chống dầu, chất làm mát và uốn cong lặp đi lặp lại, đặc biệt là trong các ứng dụng mà cáp có thể được định tuyến thông qua các nhà vận chuyển cáp.
Các lĩnh vực ứng dụng chính và giải pháp công nghiệp

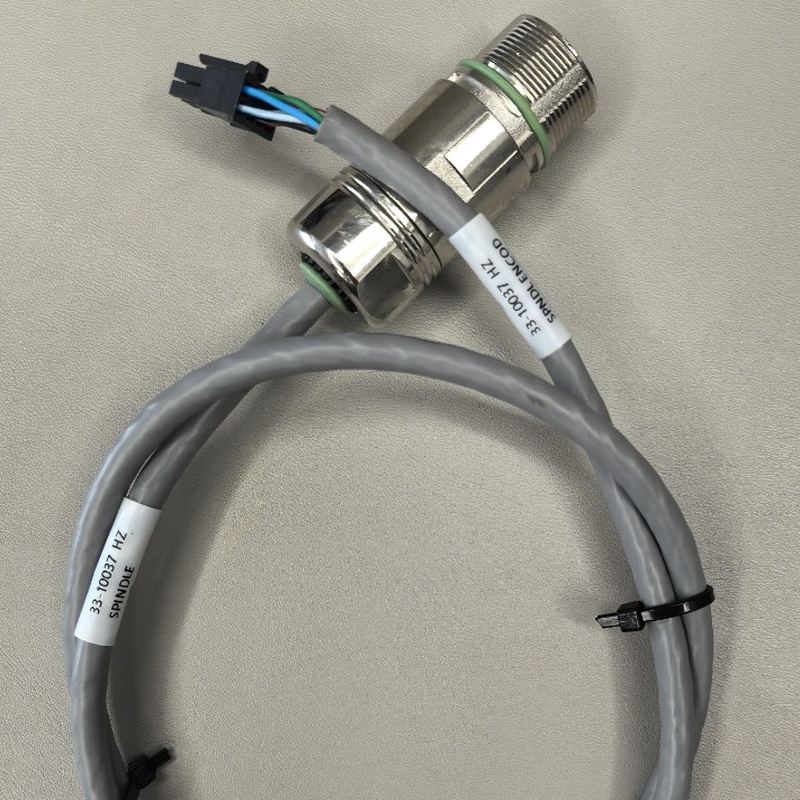

Cáp mã hóa trục trục HAAS 33-10037 tìm thấy vai trò thiết yếu của nó trong các bối cảnh sản xuất chính xác và tự động hóa khác nhau.
Trung tâm gia công CNC: Đây là ứng dụng chính, nơi cáp cho phép các chức năng quan trọng như định hướng trục trục để thay đổi công cụ, khai thác cứng và phay sợi. Phản hồi từ bộ mã hóa cho phép điều khiển đồng bộ hóa chính xác vòng quay trục với chuyển động trục.
Gia công tốc độ cao (HSM): Trong các ứng dụng HSM, tính toàn vẹn của tín hiệu từ cáp mã hóa trục chính là tối quan trọng. Bất kỳ độ trễ hoặc mất tín hiệu nào có thể dẫn đến lỗi bề mặt hoàn thành đáng kể hoặc sự không chính xác về chiều trên phận làm việc.
Máy mài chính xác và xoay: Các hoạt động này dựa vào kiểm soát và định vị tốc độ trục chính xác, được tạo điều kiện bởi vòng phản hồi không gián đoạn được duy trì bởi cáp mã hóa chất lượng cao.
Lợi thế hoạt động và lợi ích kinh tế
Đầu tư vào một cáp mã hóa chính xác và được thiết kế tốt cung cấp những lợi thế hoạt động và kinh tế đáng kể.
Tối đa hóa thời gian hoạt động máy: Một cáp mã hóa bị lỗi là một nguồn phổ biến của việc dừng máy. Sử dụng cáp đáng tin cậy như HAAS 33-10037 giảm thiểu nguy cơ lỗi như báo động 237 (Lỗi tốc độ trục) hoặc các báo động liên quan đến bộ mã hóa khác, do đó giảm thời gian ngừng hoạt động không có kế hoạch và duy trì dòng chảy sản xuất.
Chất lượng gia công đảm bảo: Phản hồi chính xác được kích hoạt bởi cáp mã hóa CNC hiệu suất cao đảm bảo rằng máy thực hiện các chuyển động chính xác như được lập trình. Điều này có nghĩa là độ chính xác của bộ phận tốt hơn, kết thúc bề mặt được cải thiện và chất lượng nhất quán, giảm phế liệu và tái chế.
Bảo trì phòng ngừa và tuổi thọ: Kiểm tra và thay thế cáp mã hóa chủ động như một phần của lịch bảo trì phòng ngừa có thể ngăn chặn thiệt hại tốn kém hơn cho mã hóa trục hoặc hệ thống điều khiển. Một cáp chất lượng được xây dựng để kéo dài, chống lại các điều kiện khắc nghiệt của môi trường gia công và cung cấp một tuổi thọ dài.
Câu hỏi thường gặp (FAQs)
1. Những triệu chứng phổ biến nhất của cáp mã hóa trục trục thất bại là gì?
Các triệu chứng phổ biến nhất bao gồm hoạt động trục chính gián đoạn, trục chính không quay trong khi máy đo tải hiển thị tối đa, báo động liên quan đến tốc độ trục chính hoặc phản hồi (chẳng hạn như báo động 237 trên máy Haas) và định vị không nhất quán trong định hướng trục chính. Sự suy giảm chất lượng gia công, chẳng hạn như lỗi trong lỗ ren trong khi khai thác cứng, cũng có thể chỉ ra vấn đề cáp.
2. Tại sao bảo vệ rất quan trọng trong cáp mã hóa CNC?
Bảo vệ là điều tối quan trọng bởi vì bộ mã hóa truyền tín hiệu kỹ thuật số công suất thấp dễ bị nhiễu điện từ (EMI) từ động cơ gần đó, cáp điện và ổ đĩa. Nếu không có bảo vệ hiệu quả, tiếng ồn này có thể làm hỏng tín hiệu, dẫn đến dữ liệu tốc độ / vị trí sai, báo động máy và các bộ phận thất bại. Một lá chắn được cài đặt đúng cách hoạt động như một lồng Faraday, chuyển hướng sự can thiệp này xuống mặt đất.
3. Tôi có thể sửa chữa một cáp mã hóa trục trục bị hư hại, hoặc nó nên được thay thế?
Trong khi sửa chữa tạm thời có thể có thể, thay thế bằng một bộ phận chính hãng hầu như luôn luôn là quá trình hành động được khuyến nghị. Các đặc điểm điện của cáp, bao gồm trở kháng, công suất và tính toàn vẹn che chắn, được thiết kế chính xác. Sửa chữa, trừ khi được thực hiện theo các tiêu chuẩn nghiêm ngặt, có thể thay đổi các đặc điểm này và dẫn đến các vấn đề hiệu suất hoặc phản ánh tín hiệu. Để có độ tin cậy và hiệu suất được đảm bảo, cài đặt cáp mới, được chỉ định bởi OEM là thực tiễn tốt nhất.
4. Cáp mã hóa đóng góp như thế nào cho các hoạt động khai thác cứng nhắc?
Việc khai thác cứng đòi hỏi sự đồng bộ hóa hoàn hảo giữa vòng quay trục trục và nguồn cung cấp trục Z. Cáp mã hóa trục chính cung cấp phản hồi vị trí thời gian thực của trục chính cho điều khiển. Điều này cho phép điều khiển lệnh cho servo trục Z di chuyển phối hợp chính xác với vòng quay của trục, đảm bảo độ cao chủ đề chính xác. Một cáp bị lỗi sẽ phá vỡ sự đồng bộ hóa này, dẫn đến các vòi hỏng hoặc các chủ đề bị hỏng.
5. Sự khác biệt giữa cáp mã hóa và cáp điện động cơ tiêu chuẩn là gì?
Chúng được thiết kế cho các mục đích khác nhau về cơ bản. Một cáp điện động cơ mang dòng điện cao để lái động cơ trục trục. Một cáp mã hóa mang tín hiệu điện áp thấp, tần số cao và năng lượng đến bộ mã hóa. Bởi vì điều này, cáp mã hóa yêu cầu nhiều dây dẫn nhỏ, che chắn tinh vi và cặp xoắn để miễn dịch tiếng ồn, trong khi cáp điện có dây dẫn lớn hơn và được thiết kế chủ yếu cho khả năng mang dòng điện và cách điện áp.
