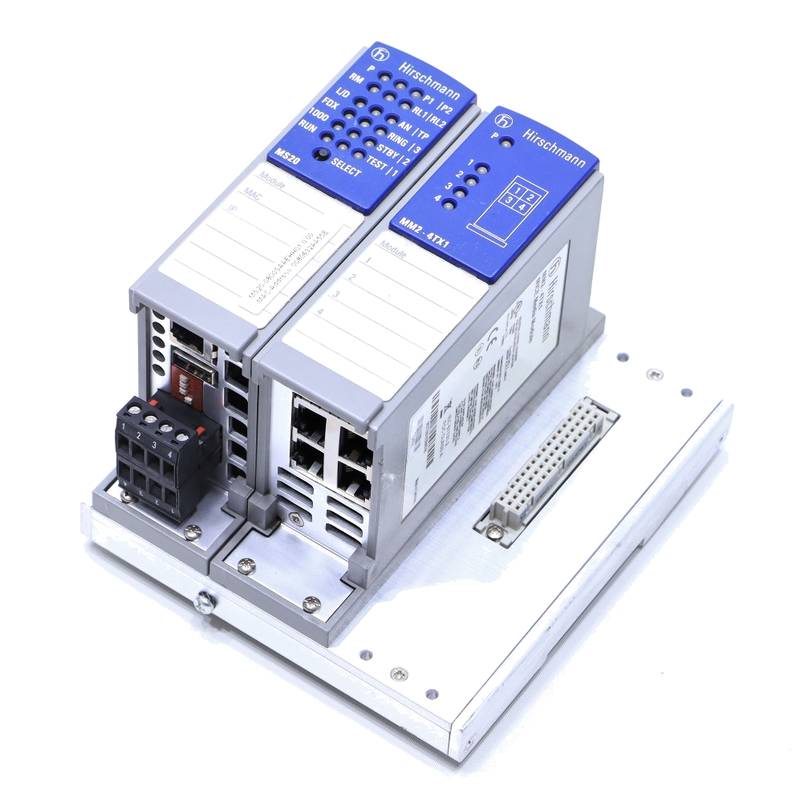

Hirschmann MM2-4TX1 là một mô-đun Ethernet công nghiệp cơ bản được thiết kế để tích hợp liền mạch vào loạt công tắc Ethernet công nghiệp mô-đun Hirschmann MICE. Mô-đun chuyển mạch công nghiệp 4 cổng cụ thể này cung cấp bốn cổng 10/100BASE-TX RJ45, cho phép kết nối mạng linh hoạt và bền vững trong môi trường tự động hóa đòi hỏi. Chức năng cốt lõi của nó là mở rộng khả năng của một công tắc xương sống bằng cách thêm kết nối đồng, tạo điều kiện kết nối các thiết bị khác nhau như PLC, HMI và cảm biến trực tiếp với một cơ sở hạ tầng mạng công nghiệp mạnh mẽ. Được thiết kế cho độ tin cậy, nó có tính năng tự động đàm phán, tự động cực và đèn LED chẩn đoán toàn diện, tất cả trong một yếu tố hình dạng nhỏ gọn, có thể gắn DIN-rail được xây dựng để chịu đựng những thách thức của các thiết lập công nghiệp, bao gồm sốc, rung và biến đổi nhiệt độ rộng rãi.
1. Tổng quan sản phẩm và tích hợp hệ thống
Hirschmann MM2-4TX1 không chỉ là một bộ mở rộng cổng đơn giản; Nó là một mô-đun Ethernet công nghiệp chuyên dụng thể hiện một kiến trúc hệ thống mô-đun. Triết lý thiết kế này cho phép các kỹ sư mạng xây dựng một giải pháp chuyển mạch tùy chỉnh bằng cách lấp đầy khung trung tâm với các mô-đun phương tiện truyền thông khác nhau, chẳng hạn như này, để đáp ứng yêu cầu kết nối chính xác của một ứng dụng. Cách tiếp cận này cung cấp sự linh hoạt vô song, vì mạng có thể dễ dàng điều chỉnh hoặc mở rộng bằng cách chỉ cần thêm hoặc trao đổi các mô-đun mà không thay thế toàn bộ đơn vị chuyển mạch. Mô-đun hoạt động bằng cách rút điện trực tiếp từ mặt sau của khung chuyển mạch mẹ của nó, đơn giản hóa dây và giảm các điểm thất bại tiềm năng. Nó là một thành phần quan trọng trong việc xây dựng một topology mạng phi tập trung, mang đến điểm kết nối mạng gần hơn với máy và cảm biến trên tầng nhà máy, có thể giảm chi phí cáp và cải thiện tổ chức hệ thống tổng thể.
2. Thông số kỹ thuật và đặc điểm hiệu suất
MM2-4TX1 được xác định bởi một tập hợp các thông số kỹ thuật mạnh mẽ đảm bảo hiệu suất ổn định trong môi trường công nghiệp khắc nghiệt. Mô-đun cung cấp bốn cổng Ethernet RJ45, mỗi cổng hỗ trợ tốc độ tiêu chuẩn 10/100 Mbps và có tính năng tự động MDI / MDIX crossover, đàm phán tự động và điều chỉnh cực tự động, đơn giản hóa đáng kể cài đặt và loại bỏ lỗi cấu hình. Chiều dài cáp mạng được hỗ trợ cho các kết nối cặp xoắn là lên đến 100 mét, phù hợp với thông số kỹ thuật Ethernet tiêu chuẩn. Với tiêu thụ năng lượng thấp 0,8W, nó góp phần vào thiết kế hệ thống tiết kiệm năng lượng. Mô-đun được thiết kế để hoạt động trong phạm vi nhiệt độ từ 0 ° C đến + 60 ° C, với một biến thể tùy chọn (MM2-4TX1-EEC) có khả năng hoạt động từ -40 ° C đến + 70 ° C, làm cho nó phù hợp cho cả môi trường công nghiệp được kiểm soát và cực đoan. Thời gian trung bình giữa các thất bại (MTBF) là đặc biệt cao, tính đến 432,8 năm theo tiêu chuẩn MIL-HDBK-217F, nhấn mạnh độ tin cậy được chứng minh cho các hoạt động quan trọng.
3. Tính năng thiết kế và xây dựng cho độ bền công nghiệp
Thiết kế cơ khí và điện mạnh mẽ
Xây dựng vật lý của mô-đun chuyển đổi công nghiệp 4 cổng này được hướng tới việc chịu đựng sự nghiêm ngặt của sàn nhà máy và các thiết lập công nghiệp khác. Mô-đun có dấu chân nhỏ gọn với kích thước 38 mm x 134 mm x 77 mm (Chiều rộng x Chiều cao x Chiều sâu) và được thiết kế để lắp đặt trên đường ray DIN tiêu chuẩn 35 mm, một thiết bị cố định phổ biến trong tủ điều khiển công nghiệp. Nhà ở cung cấp mức độ bảo vệ IP20, bảo vệ nó chống lại sự xâm nhập của các vật thể rắn. Để đảm bảo sự ổn định hoạt động trong sự hiện diện của máy rung liên tục và sốc thỉnh thoảng, mô-đun tuân thủ các tiêu chuẩn IEC 60068-2-6 (rung) và IEC 60068-2-27 (sốc) nghiêm ngặt, đảm bảo khả năng phục hồi của nó trong môi trường khó khăn về cơ học.
Tương thích điện từ toàn diện (EMC) và an toàn
Các địa điểm công nghiệp thường bị bão hòa với tiếng ồn điện, và MM2-4TX1 được thiết kế để duy trì tính toàn vẹn dữ liệu giữa sự can thiệp như vậy. Nó tự hào có khả năng miễn dịch EMC ấn tượng, có khả năng chịu được phiếu tĩnh điện (ESD) lên đến 8 kV trong không khí, chuyển điện nhanh (bùng nổ) 2 kV trên đường dây điện và điện áp tăng 2 kV giữa đường dây và đất. Nó cũng được kiểm tra để chống lại sự can thiệp từ các trường điện từ như được xác định trong các tiêu chuẩn liên quan. Các tính năng này đảm bảo truyền dữ liệu không gián đoạn và tính sẵn có mạng cao. Hơn nữa, mô-đun mang chứng nhận an toàn quan trọng, bao gồm cUL 508 và cUL 1604 Class 1 Division 2, làm cho nó được phê duyệt để sử dụng ở các địa điểm công nghiệp có khả năng nguy hiểm.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Hirschmann MM2-4TX1 tìm thấy niche của mình trong một loạt các ứng dụng tự động hóa và điều khiển công nghiệp nơi kết nối Ethernet đáng tin cậy là tối quan trọng. Trong sản xuất và tự động hóa quy trình, nó được sử dụng trong các công tắc mô-đun để kết nối bộ điều khiển logic có thể lập trình (PLC), giao diện con người-máy (HMI), ổ đĩa động cơ và hệ thống I / O phân phối trên mạng nhà máy. Thiết kế vững chắc của nó làm cho nó phù hợp với các hệ thống vận chuyển, bao gồm mạng tàu sắt trên tàu và màn hình thông tin ga, nơi độ tin cậy dưới sự rung là rất quan trọng. Nó cũng phục vụ hiệu quả trong các ứng dụng trong lĩnh vực năng lượng, chẳng hạn như trạm phụ điện và trong máy móc nặng, cung cấp kết nối cần thiết cho kiểm soát và giám sát thời gian thực. Việc tuân thủ các tiêu chuẩn công nghiệp của mô-đun đảm bảo nó có thể được triển khai với sự tự tin trong hầu hết mọi lĩnh vực đòi hỏi một thành phần Ethernet cứng, đáng tin cậy.
5. Lợi thế hoạt động và lợi ích kinh tế
Nâng cao tính linh hoạt mạng và bảo trì đơn giản hóa
Bản chất mô-đun của MM2-4TX1 cung cấp những lợi thế hoạt động đáng kể. Nó cho phép tạo ra một cơ sở hạ tầng mạng phù hợp cao nơi có thể chỉ định số lượng chính xác và loại cổng cho mỗi vị trí. Sự mô-đun này dịch thành bảo trì và khả năng mở rộng dễ dàng hơn; nếu một cổng duy nhất bị hư hại hoặc nếu mạng cần thay đổi, chỉ cần thay thế hoặc thêm mô-đun cụ thể, thay vì toàn bộ công tắc cổng cố định. Điều này giảm thiểu thời gian ngừng hoạt động và giảm tồn kho phụ tùng. Các chỉ báo LED tích hợp cho công suất, trạng thái liên kết, tốc độ và hoạt động cung cấp chẩn đoán rõ ràng, trong một cái nhìn, cho phép nhân viên bảo trì nhanh chóng xác định và khắc phục các vấn đề mạng, do đó giảm thời gian trung bình sửa chữa (MTTR).
Độ tin cậy lâu dài và hiệu quả chi phí
Đầu tư vào các thành phần công nghiệp như MM2-4TX1 ảnh hưởng trực tiếp đến tổng chi phí sở hữu. MTBF cao và xây dựng mạnh mẽ của nó dẫn đến tuổi thọ sử dụng lâu hơn và giảm tần số thất bại, do đó làm giảm chi phí bảo trì và ngăn chặn việc dừng sản xuất tốn kém. Bằng cách tích hợp vào một hệ thống chuyển mạch mô-đun tập trung, nó cũng có thể giảm tổng số thiết bị được quản lý trên mạng, tiềm năng đơn giản hóa quản lý mạng và giảm chi phí quản lý. Tiêu thụ năng lượng thấp của mô-đun góp phần tiết kiệm năng lượng trong suốt thời gian hoạt động của nó, làm cho nó trở thành một lựa chọn hợp lý về mặt kinh tế và môi trường cho các triển khai công nghiệp quy mô lớn.
Câu hỏi thường gặp (FAQs)
1.Hirschmann MM2-4TX1 có phải là một công tắc được quản lý độc lập không?
Không, MM2-4TX1 không phải là một công tắc độc lập. Đó là một mô-đun truyền thông phải được cài đặt vào một khung chuyển mạch mô-đun tương thích từ dòng Hirschmann MICE, chẳng hạn như một số công tắc MS20, MS30 hoặc RS20. Các khả năng quản lý, chẳng hạn như SNMP, VLAN và HiPER-Ring redundancy, được cung cấp bởi khung chuyển mạch trung tâm mà mô-đun này được cài đặt. Bản thân mô-đun hoạt động như một thành phần lớp vật lý, thêm bốn cổng đồng vào công suất tổng thể của công tắc.
2. Sự khác biệt giữa tiêu chuẩn MM2-4TX1 và biến thể MM2-4TX1-EEC là gì?
Sự khác biệt chính nằm trong phạm vi nhiệt độ hoạt động của chúng. Tiêu chuẩn MM2-4TX1 được thiết kế để hoạt động từ 0 ° C đến + 60 ° C, phù hợp với hầu hết các môi trường công nghiệp. Phiên bản MM2-4TX1-EEC là một phiên bản nhiệt độ mở rộng, có khả năng hoạt động từ -40 ° C đến + 70 ° C. Điều này làm cho mô hình EEC lý tưởng cho các ứng dụng trong khí hậu khắc nghiệt, chẳng hạn như cài đặt ngoài trời, kho không sưởi ấm hoặc môi trường liền kề với máy móc nặng tạo ra nhiệt môi trường xung quanh đáng kể.
3. Làm thế nào để cài đặt tính năng "tự động chéo" và "tự động cực"?
Tính năng tự động MDI / MDIX (tự động chéo) loại bỏ nhu cầu cáp chéo. Bất kể có sử dụng cáp thẳng hoặc cáp chéo, mô-đun tự động phát hiện và sửa đường dẫn tín hiệu, đảm bảo kết nối thích hợp. Sửa chữa cực tự động đảm bảo rằng các tín hiệu dữ liệu được giải thích chính xác ngay cả khi các cặp dây trong cáp bị đảo ngược vô tình. Cùng nhau, các tính năng này tăng tốc cài đặt, giảm lỗi con người và ngăn chặn các vấn đề kết nối tiềm tàng do cáp không chính xác.
4. Mô-đun này có thể được sử dụng trong một mạng đòi hỏi khả năng sẵn có cao và dư?
Có, khi cài đặt trong khung chuyển mạch mô-đun Hirschmann tương thích, mạng có thể tận dụng các giao thức dư lượng tiên tiến được hỗ trợ bởi khung. Một công nghệ chính là HiPER-Ring độc quyền của Hirschmann, có thể đạt được thời gian phục hồi mạng dưới 50 miligiây trong trường hợp cáp bị phá vỡ. Điều này đảm bảo tính sẵn có cao cho các mạng tự động hóa quan trọng, ngay cả những gián đoạn truyền thông ngắn ngủi cũng có thể dẫn đến gián đoạn sản xuất đáng kể hoặc mối quan tâm an toàn.
5. Giấy chứng nhận chính được tổ chức bởi mô-đun này là gì và tại sao chúng quan trọng?
MM2-4TX1 có một số chứng nhận quan trọng, bao gồm cUL 508 cho thiết bị điều khiển công nghiệp và cUL 1604 Class 1 Division 2 để sử dụng ở các địa điểm nguy hiểm. Những chứng nhận này rất quan trọng vì chúng cung cấp xác minh độc lập rằng mô-đun đã được kiểm tra và đáp ứng các tiêu chuẩn an toàn nghiêm ngặt. Đối với các nhà tích hợp hệ thống và người dùng cuối, điều này có nghĩa là sản phẩm được công nhận là an toàn để sử dụng trong môi trường công nghiệp cụ thể và có khả năng nổ, thường là yêu cầu bắt buộc cho việc phê duyệt dự án và tuân thủ bảo hiểm.
