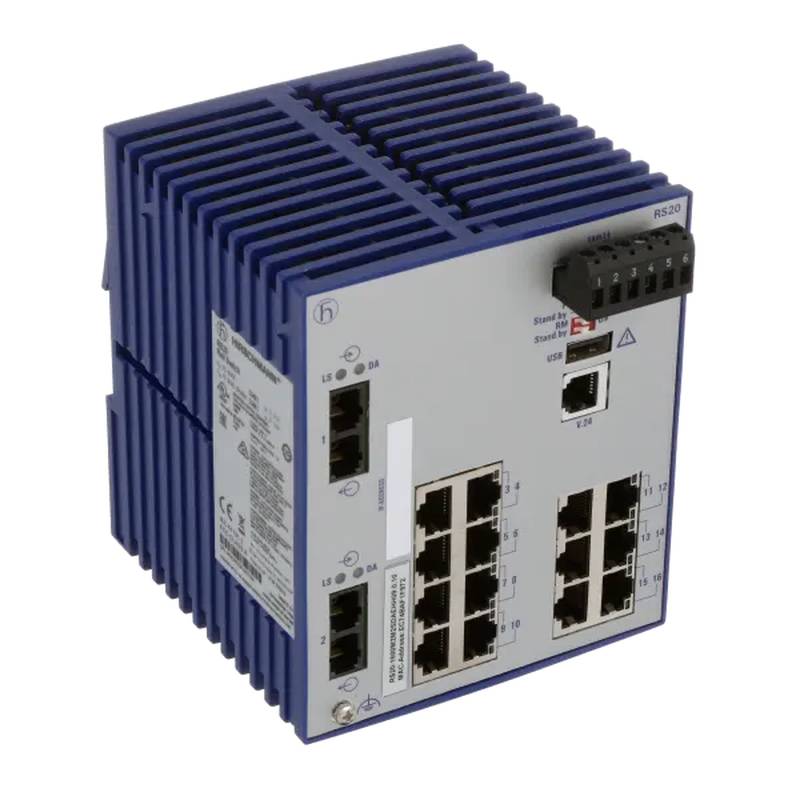

Hirschmann RS20-1600M2M2SDAUHC là một ví dụ về độ tin cậy và độ bền trong lĩnh vực mạng công nghiệp. Thiết bị này là một công tắc Ethernet công nghiệp cứng cung cấp kết nối Fast Ethernet Switch mạnh mẽ, được thiết kế đặc biệt để hoạt động hoàn hảo trong điều kiện khắc nghiệt nơi các công tắc thương mại tiêu chuẩn sẽ thất bại. Là một phần của loạt Open Rail được đánh giá cao của Hirschmann, nó thể hiện một triết lý thiết kế ưu tiên thời gian hoạt động tối đa, ổn định hoạt động và tích hợp liền mạch vào các hệ thống điều khiển công nghiệp tự động. Công tắc này phục vụ như một xương sống truyền thông quan trọng, đảm bảo trao đổi dữ liệu thời gian thực cho máy móc, PLC và cảm biến trên các lĩnh vực đòi hỏi khác nhau, bao gồm sản xuất, tự động hóa quy trình và các ứng dụng tiện ích điện.
1. Tổng quan sản phẩm và chức năng cốt lõi
RS20-1600M2M2SDAUHC là một công tắc Ethernet công nghiệp được quản lý hoạt động như một thành phần mạng cốt lõi trong một kiến trúc tự động hóa lớn hơn. Nó hoạt động theo nguyên tắc chuyển đổi lưu trữ và chuyển tiếp, đảm bảo tính toàn vẹn của dữ liệu bằng cách kiểm tra mỗi khung có lỗi trước khi chuyển tiếp nó đến cổng đích. Công tắc này được thiết kế để được tích hợp vào một mạng được kiểm soát nơi một hệ thống quản lý trung tâm có thể giám sát hoạt động của nó. Vai trò chính của nó là cung cấp một vải mạng xác định và đáng tin cậy cho các giao thức công nghiệp nhạy cảm với thời gian.
Một khía cạnh quan trọng của thiết kế của nó là "tất cả trong một" hoặc xây dựng đơn đá, tăng cường độ bền cơ học của nó so với thiết kế mô-đun. Công tắc Ethernet nhanh này được trang bị một bộ tính năng quản lý và chẩn đoán toàn diện có thể truy cập thông qua các giao diện khác nhau, bao gồm bảng điều khiển nối tiếp, giao diện web và SNMP, cho phép cấu hình chi tiết và giám sát thời gian thực sức khỏe mạng.
2. Thông số kỹ thuật chi tiết và dữ liệu hiệu suất
Hirschmann RS20-1600M2M2SDAUHC được xác định bởi một tập hợp các thông số kỹ thuật nhấn mạnh sự phù hợp của nó cho hoạt động công nghiệp liên tục.
Cấu hình cổng: Công tắc tự hào có tổng cộng 16 cổng Fast Ethernet (10/100 Mbps). Điều này bao gồm 14 cổng điện 10/100Base-TX tiêu chuẩn với các đầu nối RJ45 và 2 cổng liên kết lên 100Base-FX bổ sung sử dụng các đầu nối sợi SC đa chế độ. Sự kết hợp này cho phép các topology mạng linh hoạt, kết nối các thiết bị cuối thông qua đồng và sử dụng sợi để miễn dịch tiếng ồn, kết nối xương sống khoảng cách dài.
Đặc điểm điện và nguồn cung cấp điện: Được thiết kế cho các kế hoạch điện công nghiệp, nó chấp nhận điện áp đầu vào DC phạm vi rộng từ 9,6 đến 60 VDC, làm cho nó tương thích với các hệ thống 24 VDC phổ biến. Ở 24 VDC, tiêu thụ dòng điện điển hình là 492 mA, dẫn đến sự tiêu tan công suất khoảng 4,1 W, góp phần vào hoạt động tiết kiệm năng lượng và nhiệt thấp của nó.
Độ bền môi trường: Công tắc được xây dựng để hoạt động trong phạm vi nhiệt độ từ 0 ° C đến + 60 ° C và có thể chịu được nhiệt độ lưu trữ và vận chuyển từ -40 ° C đến + 70 ° C. Nó chứng minh khả năng miễn dịch cao với sự can thiệp điện từ, rung động và sốc, tuân thủ các tiêu chuẩn IEC 60068-2-6 và IEC 60068-2-27 nghiêm ngặt. Độ tin cậy của nó được định lượng bằng thời gian trung bình giữa thất bại (MTBF) cao hơn 40 năm, theo tiêu chuẩn MIL-HDBK-217F.
Thiết kế vật lý: Nó có một vỏ nhỏ gọn, có thể lắp đặt DIN-rail với kích thước tối ưu hóa không gian trong tủ điều khiển. Nhà ở cung cấp mức độ bảo vệ IP30 và sử dụng thiết kế làm mát không quạt, loại bỏ một điểm hỏng phổ biến và ngăn chặn bụi xâm nhập.
3. Tính năng chính và sự khác biệt công nghệ
RS20-1600M2M2SDAUHC được trang bị một bộ tính năng đảm bảo khả năng phục hồi mạng, bảo mật và dễ quản lý.
Giao thức dự phòng mạng tiên tiến: Để đạt được tính sẵn có mạng cao, Công tắc Ethernet công nghiệp này hỗ trợ một loạt các giao thức dự phòng. Chúng bao gồm HIPER-Ring, cung cấp thời gian phục hồi dưới 500ms cho lỗi mạng vòng, Giao thức cây trải dài nhanh (RSTP) cho các topology lưới phức tạp và MRP (Giao thức thoả dư phương tiện truyền thông) để tuân thủ các tiêu chuẩn IEC. Điều này cho phép tạo ra các mạng tự chữa lành rất quan trọng cho các hoạt động công nghiệp không gián đoạn.
Nâng cao bảo mật và quản lý lưu lượng truy cập: Công tắc cung cấp các tính năng bảo mật mạnh mẽ như bảo mật cổng dựa trên địa chỉ MAC và IP, ngăn chặn truy cập thiết bị trái phép. Nó hỗ trợ SNMPv3 để quản lý mạng an toàn, VLAN (IEEE 802.1Q) để phân chia mạng và các cơ chế Chất lượng Dịch vụ (QoS) với bốn hàng xếp ưu tiên để đảm bảo cung cấp kịp thời lưu lượng truy cập kiểm soát quan trọng. Các tính năng như IGMP snooping quản lý hiệu quả lưu lượng truy cập đa phát, ngăn chặn lũ lụt mạng.
Chẩn đoán toàn diện và khả năng quản lý: Tiện lợi cho bảo trì chủ động, công tắc bao gồm khả năng chẩn đoán rộng rãi thông qua các chỉ báo LED, nhật ký hệ thống và hỗ trợ RMON. Nó có thể được cấu hình và giám sát thông qua giao diện dòng lệnh (CLI), Telnet và quản lý web, và tương thích với phần mềm quản lý mạng HiVision của Hirschmann để kiểm soát tập trung.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Công tắc Ethernet nhanh này được triển khai trong một loạt các thiết lập công nghiệp và cơ sở hạ tầng nơi độ tin cậy mạng không thể đàm phán được.
Hệ thống tự động hóa và điều khiển công nghiệp: Nó lý tưởng cho việc kết nối các thiết bị trên tầng nhà máy, chẳng hạn như PLC, HMI, ổ đĩa động cơ và mô-đun I / O, cung cấp một mạng xác định cho các giao thức như PROFINET và EtherNet / IP.
Cơ sở hạ tầng quan trọng: Thiết kế mạnh mẽ và chứng nhận cụ thể của công tắc làm cho nó phù hợp với các trạm phụ điện (đáp ứng tiêu chuẩn IEC 61850), ứng dụng đường sắt và các môi trường đòi hỏi khác như các cơ sở dầu khí, nơi nó phải hoạt động đáng tin cậy trong sự hiện diện của tiếng ồn điện và nhiệt độ cực đoan.
Ứng dụng ngoài trời và di động: Với các phiên bản hỗ trợ phạm vi nhiệt độ mở rộng từ -40 ° C đến + 70 ° C và chống rung, nó có thể được sử dụng trong các ứng dụng di động như xe lửa hoặc trong tủ ngoài trời mà không cần điều khiển khí hậu bổ sung.
5. Lợi thế hoạt động và giá trị kinh tế
Việc triển khai Hirschmann RS20-1600M2M2SDAUHC mang lại lợi ích hoạt động và kinh tế đáng kể.
Tối đa hóa thời gian hoạt động hệ thống: Sự kết hợp của độ bền của phần cứng, các tùy chọn cung cấp điện dư thừa và các giao thức dư thừa mạng tiên tiến trực tiếp dịch sang tính sẵn có của hệ thống cao hơn, giảm dừng sản xuất tốn kém.
Giảm tổng chi phí sở hữu (TCO): Thiết kế không quạt, MTBF cao và phạm vi nhiệt độ hoạt động mở rộng giảm thiểu nhu cầu bảo trì và nguy cơ thất bại không có kế hoạch, dẫn đến chi phí vòng đời thấp hơn. Việc hoạt động hiệu quả năng lượng của nó cũng góp phần vào chi phí hoạt động thấp hơn.
Đầu tư chống lại tương lai: Hỗ trợ các giao thức công nghiệp hiện đại và các tính năng quản lý toàn diện đảm bảo rằng Công tắc Ethernet công nghiệp này có thể tích hợp vào các hệ thống hiện có trong khi sẵn sàng cho việc mở rộng mạng và tiến bộ công nghệ trong tương lai.
Câu hỏi thường gặp (FAQs)
Tầm quan trọng của hai cổng sợi quang trên công tắc Ethernet nhanh này là gì?
Hai cổng cáp SC đa chế độ 100Base-FX phục vụ như các liên kết lên. Chúng rất quan trọng để tạo ra xương sống mạng miễn dịch với nhiễu điện từ, phổ biến trong các nhà máy công nghiệp. Chúng cũng cho phép mở rộng khoảng cách mạng xa hơn giới hạn 100 mét của cáp Ethernet đồng tiêu chuẩn, cho phép kết nối giữa các phần khác nhau của một cơ sở lớn.
Giao thức HIPER-Ring làm thế nào để tăng cường độ tin cậy mạng?
HIPER-Ring là giao thức dự phòng độc quyền của Hirschmann cấu hình các công tắc được kết nối trong một topology vòng vật lý nhưng hoạt động theo logic như một dòng. Nếu cáp bị phá vỡ hoặc lỗi công tắc xảy ra ở bất kỳ nơi nào trong vòng, mạng sẽ tự động cấu hình lại mình trong thời gian đảm bảo dưới 500 miligiây, khôi phục kết nối đầy đủ. Điều này tạo ra một mạng tự chữa lành rất quan trọng cho các quy trình tự động hóa quan trọng, nơi ngay cả sự gián đoạn mạng ngắn ngủi cũng có thể dẫn đến tổn thất sản xuất đáng kể.
Công tắc Ethernet công nghiệp này có thể hoạt động trong môi trường có rung mạnh không?
Có, công tắc được thiết kế đặc biệt để chịu đựng các điều kiện như vậy. Nó tuân thủ tiêu chuẩn IEC 60068-2-6 về khả năng chống rung, có nghĩa là nó có thể chịu được các rung liên tục thường được tìm thấy trên sàn nhà máy, bên trong một chiếc xe hoặc gần máy móc nặng mà không suy thoái hiệu suất hoặc thiệt hại vật lý. Độ bền cơ học này là một điểm khác biệt quan trọng từ các công tắc cấp thương mại.
Công tắc này có chứng nhận gì để sử dụng ở các địa điểm nguy hiểm?
Hirschmann RS20-1600M2M2SDAUHC được chứng nhận theo cUL 1604, Class I, Division 2. Điều này có nghĩa là nó được phê duyệt để sử dụng ở các vị trí nguy hiểm nơi khí dễ cháy hoặc hơi có thể có mặt trong điều kiện bất thường. Chứng nhận này là cần thiết cho việc triển khai của nó trong các ngành công nghiệp như dầu khí, chế biến hóa chất và khai thác mỏ.
Chuyển đổi này có được coi là "được quản lý" hay "không được quản lý"?
RS20-1600M2M2SDAUHC là một công tắc Ethernet công nghiệp được quản lý đầy đủ. Không giống như một công tắc không được quản lý chỉ đơn giản là chuyển tiếp dữ liệu, thiết bị này cung cấp một bộ tính năng quản lý toàn diện, bao gồm VLAN, QoS, SNMP và các giao thức dư lượng tiên tiến, cung cấp cho quản trị viên mạng kiểm soát chi tiết về lưu lượng truy cập, bảo mật và topology mạng.
