Máy chủ cổng công nghiệp HollySys HIG Bộ chuyển đổi Modbus cung cấp khả năng thu thập dữ liệu mạnh mẽ và chuyển đổi giao thức cho các mạng công nghiệp phức tạp. Bằng cách tích hợp các nền tảng điện toán nhúng và các giao diện truyền thông linh hoạt, máy chủ cổng công nghiệp này giải quyết các thách thức tích hợp đa giao thức trong hệ thống điện và các trạm năng lượng tái tạo.
Các kỹ sư tự động hóa công nghiệp thường gặp phải các nút thắt cổ chai về mạng nghiêm trọng do các thiết bị cũ không đồng nhất, các giao thức truyền thông phân mảnh và các yêu cầu thu thập dữ liệu mật độ cao. Việc triển khai một bộ chuyển đổi modbus chuyên dụng và máy chủ cổng công nghiệp sẽ loại bỏ sự cô lập giao thức bằng cách chuyển đổi hàng trăm giao thức tiêu chuẩn và độc quyền thành các luồng dữ liệu thống nhất. Kiến trúc này đảm bảo thu thập dữ liệu đáng tin cậy, lưu trữ cục bộ và chuyển tiếp đa chủ tốc độ cao mà không làm rơi các gói quy trình quan trọng hoặc kích hoạt thời gian chờ liên lạc.
Thông số kỹ thuật
Giao thức được hỗ trợ: Hơn 50 giao thức công nghiệp tiêu chuẩn và hơn 500 giao thức biến thể hoặc tùy chỉnh
Kiến trúc bộ xử lý: Tùy chọn bộ xử lý nhúng ARM và X86
Hệ điều hành: Nền tảng nhúng dựa trên Linux

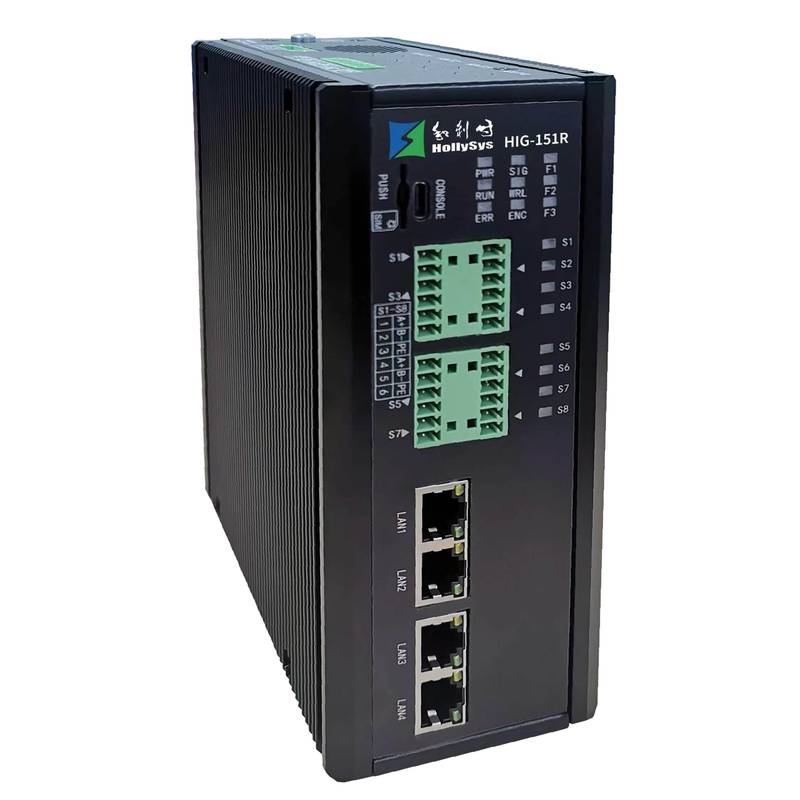

Giao diện Model HIG-151R: 4 cổng Ethernet, 8 cổng nối tiếp, lắp đặt gắn thanh ray, dung lượng 25.000 điểm @ Tải tiêu chuẩn
Giao diện Model HIG-513U1: 8 cổng Ethernet, 8 cổng nối tiếp, lắp đặt gắn tủ rack 1U, dung lượng 100.000 điểm @ Tải tiêu chuẩn
Nhiệt độ hoạt động: -40°C - 70°C @ Tải công nghiệp đầy đủ
Nguồn điện: Tiêu thụ điện năng thấp, thiết kế tản nhiệt không quạt
Tương thích điện từ: Tuân thủ Cấp độ EMC 4 cho các ứng dụng điện @ Môi trường trạm biến áp
Hiệu suất cách điện: Đáp ứng các tiêu chuẩn cách điện thiết bị điện @ Điều kiện điện áp cao
Lưu trữ dữ liệu: Dung lượng ghi nhật ký dữ liệu lịch sử tích hợp @ Bộ nhớ Flash trên bo mạch
Tích hợp hệ thống và thiết lập phần cứng
Tích hợp hệ thống đòi hỏi các phương pháp kết nối lớp vật lý nghiêm ngặt để đảm bảo liên lạc không bị gián đoạn bên trong các tủ công nghiệp có độ nhiễu cao. Các kỹ thuật viên hiện trường nên sử dụng cáp xoắn đôi có chống nhiễu cho tất cả các vòng lặp nối tiếp RS-485 và nối đất lớp chống nhiễu của cáp độc quyền ở một đầu để tránh các vòng lặp đất. Khi chấm dứt các liên kết Ethernet, các đầu nối RJ45 cấp công nghiệp hoặc phích cắm hàng không M12 phải duy trì tiếp xúc liên tục 360 độ với vỏ nối đất chống nhiễu. Định tuyến cáp thích hợp tách biệt các đường tín hiệu điện áp thấp khỏi các đường trunking điện áp cao với khoảng cách giải phóng tối thiểu là 300 mm để triệt tiêu hiện tượng ghép nối điện từ. Các đầu vào nguồn điện yêu cầu phân phối DC ổn định kết hợp với các mô-đun chống sét lan truyền bên ngoài để bảo vệ các mạch bên trong chống lại các đỉnh điện áp tức thời.
Độ tin cậy và độ bền môi trường
Môi trường công nghiệp khắc nghiệt đòi hỏi thiết kế phần cứng có khả năng chống chịu sự thay đổi nhiệt độ cực đoan và nhiễu điện từ nghiêm trọng. Thiết bị có kiến trúc làm mát thụ động, không quạt sử dụng vỏ nhôm ép đùn để tản nhiệt hiệu quả trên dải hoạt động rộng từ -40°C đến 70°C. Các rào cản cách điện trên các cổng truyền thông bảo vệ các thành phần xử lý bên trong khỏi các đợt tăng áp điện áp cao thường thấy ở các sân thiết bị đóng cắt điện áp cao và vỏ máy tuabin gió. Việc tuân thủ các tiêu chuẩn EMC Cấp độ 4 đảm bảo khả năng miễn nhiễm chống lại phóng điện tĩnh điện, hiện tượng quá độ điện nhanh và trường điện từ bức xạ. Hơn nữa, lưu trữ nội bộ thể rắn và lựa chọn thành phần góp phần kéo dài thời gian trung bình giữa các lần hỏng hóc, đảm bảo hoạt động ổn định ở các vị trí từ xa không có người trông coi.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc chọn máy quản lý truyền thông phù hợp phụ thuộc nhiều vào dung lượng số điểm, các ràng buộc lắp đặt vật lý và các yêu cầu về mật độ cổng giao diện. Nền tảng phần cứng mô-đun thích ứng với nhiều bo mạch mở rộng khác nhau để phù hợp với các nhu cầu mở rộng hiện trường cụ thể mà không cần thiết kế lại toàn bộ hệ thống. Đối với các tủ điều khiển nhỏ gọn yêu cầu lắp thanh ray DIN, model HIG-151R cung cấp cấu hình hiệu quả với 4 cổng Ethernet, 8 cổng nối tiếp và hỗ trợ lên đến 25.000 điểm dữ liệu. Đối với tự động hóa trạm biến áp lớn hơn hoặc phòng điều khiển trung tâm yêu cầu tích hợp giá đỡ, model HIG-513U1 cung cấp 8 cổng Ethernet, 8 cổng nối tiếp và dung lượng mở rộng lên tới 100.000 điểm dữ liệu trong yếu tố hình thức 1U. 北京众平科技股份有限公司 cung cấp hỗ trợ kỹ thuật toàn diện và tính có sẵn hàng tồn kho để lựa chọn tham khảo chéo, giúp các nhóm kỹ thuật xác định cấu hình phần cứng tối ưu cho các yêu cầu chuyển đổi giao thức cụ thể của họ.
Các câu hỏi thường gặp (FAQ)
1. Thời gian chìa khóa trao tay tiêu chuẩn và lịch trình giao hàng cho các đơn hàng dự trữ là gì?
Các mặt hàng tồn kho tiêu chuẩn được gửi đi trong vòng 3 đến 5 ngày làm việc, trong khi các yêu cầu cấu hình tùy chỉnh đòi hỏi phải xác minh lịch trình dự án chính thức.
2. Phạm vi bảo hành nào được cung cấp cho phần cứng cổng công nghiệp này?
Bảo hành thương mại và kỹ thuật 12 tháng tiêu chuẩn bao gồm các lỗi sản xuất và lỗi hiệu suất phần cứng kể từ ngày giao hàng.
3. Có bao nhiêu loại giao thức có thể được xử lý đồng thời trên một thiết bị duy nhất?
Nền tảng nhúng hỗ trợ hơn 50 giao thức tiêu chuẩn và hơn 500 giao thức biến thể hoặc tùy chỉnh, chạy các tác vụ ánh xạ đồng thời dựa trên giới hạn dung lượng hệ thống.
4. Phần cứng có hỗ trợ các giao thức tự động hóa trạm biến áp IEC 61850 không?
Có, các biến thể model cụ thể hỗ trợ các giao thức IEC 61850 MMS, tin nhắn GOOSE và DL/T 860 CMS cho các ứng dụng trạm biến áp kỹ thuật số.
5. Có thể lắp đặt bo mạch mở rộng tại hiện trường sau khi triển khai ban đầu không?
Các model mô-đun hỗ trợ thẻ mở rộng có thể lắp đặt tại hiện trường linh hoạt để thêm giao diện truyền thông nối tiếp hoặc Ethernet khi các yêu cầu của dự án mở rộng.
6. Hệ điều hành nào điều khiển kiến trúc phần mềm nhúng?
Thiết bị hoạt động trên hệ điều hành Linux thời gian thực, được gia cố, được tối ưu hóa cho các tác vụ xử lý dữ liệu và truyền thông tất định.
7. Thiết bị xử lý việc lưu trữ dữ liệu lịch sử như thế nào trong khi ngắt kết nối mạng?
Bộ nhớ không bay hơi tích hợp cung cấp bộ đệm dữ liệu lịch sử cục bộ, tự động chuyển tiếp các bản ghi đã ghi tới trạm chính sau khi kết nối mạng được khôi phục.
8. Phương pháp cấu hình bảng điểm và ánh xạ giao thức là gì?
Cấu hình được thực hiện thông qua các công cụ phần mềm kỹ thuật chuyên dụng hỗ trợ ánh xạ điểm-điểm, chia tỷ lệ và thiết lập tham số chuyển tiếp đa chủ.
9. Thiết kế tản nhiệt không quạt có hiệu quả trong các vỏ bọc nhiệt độ xung quanh cao không?
Kiến trúc tản nhiệt thụ động dựa trên đối lưu tự nhiên, duy trì nhiệt độ hoạt động an toàn lên đến 70°C mà không cần quạt cơ học.
10. Mức độ tuân thủ tương thích điện từ nào được chứng nhận?
Thiết bị tuân thủ các yêu cầu của EMC Cấp độ 4, đáp ứng các tiêu chuẩn miễn nhiễm nghiêm ngặt bắt buộc đối với các cài đặt tiện ích điện lực.
