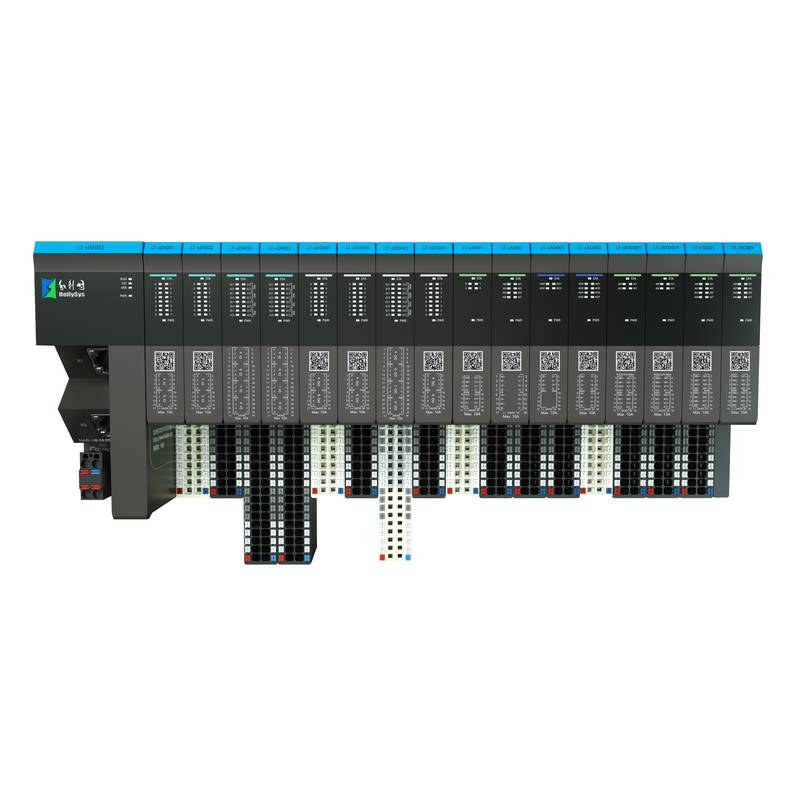

Hệ thống IO phân tán HollySys LT-s cung cấp khả năng thu thập tín hiệu thời gian thực siêu nhanh cho các hệ thống điều khiển tự động hóa công nghiệp, có tính năng tháo lắp nóng dạng mô-đun (hot-swapping) và tương thích giao thức đa bus. Được triển khai trên các dây chuyền sản xuất thông minh, giải pháp nút từ xa mạnh mẽ này giúp nâng cao hiệu quả truyền dữ liệu công nghiệp và giảm thiểu thời gian ngừng hoạt động để bảo trì.
Các hệ thống điều khiển tự động hóa công nghiệp hiện đại đòi hỏi khả năng thu thập tín hiệu mật độ cao và hiệu suất mạng tất định để loại bỏ các điểm nghẽn điều khiển trên các cỗ máy phức tạp. Dòng IO phân tán HollySys LT-s giải quyết những thách thức này thông qua kiến trúc lát cắt siêu nhỏ gọn, giúp tiết kiệm diện tích tủ điều khiển quý giá đồng thời hỗ trợ các giao thức công nghiệp chủ mainstream bao gồm PROFINET, EtherCAT và Modbus TCP. Bằng cách tách các mô-đun điện tử chức năng khỏi các đầu cực đế cố định thông qua công nghệ kết nối PUSH-IN, hệ thống cho phép đi dây không cần dụng cụ và tháo lắp nóng nhanh chóng mà không làm xáo trộn hệ thống cáp hiện trường. Phản hồi bảng mạch mặt sau (backplane) ở cấp độ microsecond và khả năng chẩn đoán ở cấp độ kênh đảm bảo tính toàn vẹn của dữ liệu tốc độ cao, định vị dòng sản phẩm này như một thiết bị ngoại vi cảm biến đáng tin cậy cho các nhà máy thông minh.
Thông số kỹ thuật
Chip PROFINET của mô-đun IM: 2xRJ45, Đầu vào tối đa 1440 Byte, Đầu ra tối đa 1440 Byte @ 24 VDC
Chip EtherNet/IP của mô-đun IM: 2xRJ45, Đầu vào tối đa 500 Byte, Đầu ra tối đa 500 Byte @ 24 VDC
Mô-đun CM RS232/485/422: Tốc độ Baud tối đa 500 kbps, Hỗ trợ Modbus RTU/ASCII @ 500 kbps
Mô-đun CM PROFINET Slave: Byte Đầu vào và Đầu ra <= 256 BYTE @ Mạng PROFINET
Mô-đun DI 16 kênh PNP: DI 16x24 VDC, Đầu vào mức cao, Đếm 4 kênh 200 Hz @ 24 VDC
Mô-đun DI 32 kênh PNP: DI 32x24 VDC, Đầu vào mức cao @ 24 VDC
Mô-đun DO 16 kênh Source: DO 16x24 VDC / 0.5 A, Đầu ra nguồn (Source) @ 24 VDC
Mô-đun AI 4 kênh đa năng: AI 04xUI, ADC 24-bit, Đo lường vi sai, Độ chính xác <= ±0.1% FS @ 24 VDC
Mô-đun AI 8 kênh RTD: AI 04xRTD, ADC 24-bit, Cảm biến PT100/PT1000, 2/3/4 dây @ 24 VDC
Mô-đun AO 4 kênh dòng điện: AO 04xI, 16-bit, 0-20 mA / 4-20 mA, Trở kháng tải <= 580 Ω @ 24 VDC
Mô-đun đếm tốc độ cao: Bộ mã hóa gia tăng 2 kênh, Tần số đầu vào tối đa 500 kHz @ 24 VDC
Mô-đun bộ mã hóa tuyệt đối SSI: Đầu vào SSI 2 kênh, Tần số đầu vào tối đa 2 MHz @ 24 VDC
Đơn vị đầu cực đế BU001: Màu trắng, Đơn vị đế cấp nguồn cho các mô-đun tiêu chuẩn @ 24 VDC
Đơn vị đầu cực đế BU002: Màu xám, Đơn vị đế tiêu chuẩn cho các mô-đun tín hiệu @ 24 VDC
Tích hợp hệ thống và thiết lập phần cứng
Việc triển khai các nút IO phân tán trong các hệ thống điều khiển tự động hóa công nghiệp đòi hỏi phải chú ý nghiêm ngặt đến топология vật lý, chiến lược nối đất và độ an toàn của đầu cực. Các kỹ sư nên lắp các đế LT-s tuần tự lên thanh ray DIN tiêu chuẩn, đảm bảo sự lồng vào nhau đúng cách giữa các đế cấp nguồn (chẳng hạn như LT-sBU001 hoặc LT-sBU201) và các đế tín hiệu tiêu chuẩn để duy trì phân phối nguồn bảng mạch mặt sau liên tục. Phải sử dụng cáp xoắn đôi có chống nhiễu cho tất cả các liên kết truyền thông, với lớp bọc cáp được nối đất chắc chắn tại tấm cửa tủ bằng các đầu kẹp EMC để giảm thiểu nhiễu điện từ tần số cao. Các cảm biến và thiết bị truyền động hiện trường kết nối trực tiếp với các đầu cực lò xo PUSH-IN mà không cần tua-vít chuyên dụng, giúp giảm đáng kể công sức lắp đặt đồng thời cung cấp tiếp điểm điện kín khít, chống rung. Các rãnh mã hóa cơ học trên các đầu cực đế ngăn chặn việc cắm nhầm mô-đun trong các quy trình thay thế tháo lắp nóng, bảo vệ mạch hiện trường khỏi hư hỏng do đấu nhầm dây.
Độ tin cậy và độ bền môi trường
Môi trường công nghiệp khắc nghiệt đòi hỏi độ ổn định nhiệt cao, khả năng cách điện mạnh mẽ và thiết kế cơ học đáng tin cậy để đảm bảo hoạt động liên tục. Các mô-đun LT-s có tính năng cách ly kênh với kênh và kênh với bus sử dụng các bộ cách ly quang tiên tiến, bảo vệ logic bộ xử lý bên trong khỏi các quá độ điện áp cao bên ngoài và các vòng lặp đất. Vỏ polymer nhỏ gọn cung cấp khả năng chống cháy xuất sắc và chống va đập cơ học cũng như độ rung thường thấy trên máy dập và cánh tay robot. Phạm vi nhiệt độ hoạt động tuân thủ các thông số kỹ thuật công nghiệp tiêu chuẩn, trong khi lớp phủ bảo vệ (conformal coating) trên các bo mạch in bên trong giúp chống lại độ ẩm và các hạt ăn mòn trong không khí. Các đèn LED chỉ báo trên bảng điều khiển phía trước cung cấp trạng thái chẩn đoán thời gian thực cho nguồn điện, hoạt động liên kết truyền thông mạng và lỗi từng kênh riêng lẻ, cho phép nhân viên bảo trì nhanh chóng cô lập các lỗi đi dây hoặc hỏng cảm biến mà không cần kiểm tra bằng đồng hồ vạn năng.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Cấu hình một trạm IO phân tán tối ưu liên quan đến việc đánh giá các loại tín hiệu, số lượng kênh và khả năng tương thích của bộ điều khiển chính trên sàn nhà xưởng. Các kỹ thuật viên phải khớp loại giao thức mô-đun giao diện (IM)—chẳng hạn như PROFINET (LT-sIM002) hoặc EtherNET/IP (LT-sIM005)—với kiến trúc bộ điều khiển PLC chính, đảm bảo tổng phân bổ byte đầu vào và đầu ra nằm trong thông số kỹ thuật của bus. Đối với các ứng dụng rời rạc mật độ cao, việc triển khai các mô-đun kỹ thuật số 32 kênh (LT-sDI003, LT-sDO003) bên cạnh các đơn vị đế chuyên dụng (LT-sBU201, LT-sBU202) giúp tối đa hóa hiệu quả không gian tủ. Khi mở rộng các kiến trúc cũ hoặc tìm nguồn cung ứng các số bộ phận chính xác cho việc bảo trì khẩn cấp, Beijing Zhongping Technology (北京众平科技股份有限公司) cung cấp hỗ trợ kỹ thuật toàn diện và quyền truy cập kho hàng tại địa phương để hỗ trợ lựa chọn tham chiếu chéo và thay thế linh kiện nhanh chóng.
Kịch bản ứng dụng điển hình và giá trị công nghiệp
Kiến trúc mô-đun của các nền tảng IO phân tán mang lại hiệu quả đo lường được trên các lĩnh vực sản xuất đa dạng bao gồm lắp ráp điện tử 3C, logistics tự động hóa, dây chuyền sản xuất pin lithium và máy móc đóng gói. Bằng cách định vị lại các nút thu thập tín hiệu gần hơn với các thiết bị truyền động của máy, các nhà xây dựng hệ thống giảm đáng kể chiều dài cáp hiện trường, giảm sử dụng dây đồng và giảm thiểu sự suy hao tín hiệu trên khoảng cách dài. Sự kết hợp giữa tốc độ phản hồi tính bằng microsecond và phản hồi chẩn đoán mạnh mẽ đảm bảo đồng bộ hóa chính xác trong các tác vụ sắp xếp và phối hợp chuyển động tốc độ cao. Cuối cùng, chiến lược mô-đun này cắt giảm giờ lắp ráp tủ, đơn giản hóa việc khắc phục sự cố bảo trì định kỳ và giảm tổng chi phí sở hữu cho các nhà sản xuất thiết bị gốc triển khai hệ thống điều khiển tự động hóa công nghiệp.
Các câu hỏi thường gặp (FAQ)
1. Thời gian giao hàng tiêu chuẩn và tính sẵn có của hàng tồn kho đối với các mô-đun LT-s là gì?
Số lượng thương mại tiêu chuẩn của các mô-đun giao diện, thẻ I/O kỹ thuật số/tương tự và các đơn vị đế được duy trì trong kho khu vực để hỗ trợ giao hàng nhanh chóng và giảm thiểu thời gian ngừng hoạt động của thiết bị.
2. Phạm vi bảo hành nào được cung cấp cho các thành phần hệ thống điều khiển tự động hóa công nghiệp này?
Tất cả các thành phần phần cứng IO phân tán đều được hỗ trợ bởi bảo hành nhà máy toàn diện 12 tháng bao gồm các lỗi vật liệu và bất thường sản xuất trong điều kiện hoạt động bình thường.
3. Các nền tảng PLC chính nào tương thích hoàn toàn với các mô-đun giao diện LT-s?
Các mô-đun giao diện hỗ trợ các giao thức truyền thông công nghiệp chủ mainstream bao gồm PROFINET, EtherCAT và Modbus TCP, cho phép tích hợp liền mạch với dòng LX, dòng LK và bộ điều khiển logic khả trình của bên thứ ba.
4. Chức năng tháo lắp nóng (hot-swap) hoạt động như thế nào trong quá trình bảo trì định kỳ?
Thiết kế đơn vị đế sáng tạo tách các đầu cực đi dây hiện trường khỏi bo mạch mạch mô-đun điện tử, cho phép các kỹ thuật viên thay thế các mô-đun bị lỗi khi đang có điện mà không cần ngắt kết nối cáp cảm biến hoặc thiết bị truyền động bên ngoài.
5. Giới hạn mở rộng bảng mạch mặt sau tối đa cho một nút giao diện truyền thông đơn lẻ là gì?
Một mô-đun giao diện truyền thông đơn lẻ có thể quản lý một cụm mô-đun I/O mở rộng được chỉ định, chi phối bởi giới hạn tiêu thụ điện năng tổng và các ràng buộc về độ dài byte dữ liệu quá trình tối đa.
6. Các khối đầu cực có được bao gồm khi mua các mô-đun I/O riêng lẻ không?
Các đơn vị đầu cực đế (chẳng hạn như LT-sBU001, LT-sBU002 hoặc đế rơ-le chuyên dụng) được đặt hàng riêng để đáp ứng các yêu cầu khác nhau về cấp nguồn và mật độ tín hiệu.
7. Mức độ phản hồi chẩn đoán nào có sẵn trên các mô-đun đầu vào tương tự?
Các mô-đun tương tự có độ phân giải ADC 24-bit với cấu hình cấp kênh để lọc, phát hiện hở mạch và tỉ lệ dải đo nhằm đảm bảo thu thập dữ liệu độ chính xác cao.
8. Các đầu vào xung tốc độ cao được xử lý như thế nào trên các mô-đun kỹ thuật số?
Các biến thể đầu vào kỹ thuật số được chọn hỗ trợ tới 4 kênh đếm 200 Hz, trong khi các mô-đun đếm chuyên dụng (LT-sCNT001, LT-sCNT002) xử lý các đầu vào bộ mã hóa lên đến 500 kHz cho các tác vụ định vị chính xác.
9. Các đầu ra kỹ thuật số có yêu cầu bảo vệ cầu chì bên ngoài chống ngắn mạch không?
Mặc dù các mô-đun bao gồm mạch bảo vệ bên trong, nhưng việc lắp cầu chì bên ngoài được khuyến nghị trên các đường phân phối điện để bảo vệ các thiết bị hiện trường và đi dây chống lại các điều kiện quá dòng nghiêm trọng.
10. Những công cụ phần mềm nào được yêu cầu để cấu hình và ánh xạ các tham số IO?
Các tệp mô tả thiết bị tiêu chuẩn (tệp GSD hoặc XML tương ứng với giao thức bus cụ thể) được nhập vào môi trường phần mềm kỹ thuật của bộ điều khiển tự động hóa chính để cấu hình mạng.
