Được thiết kế cho các mạng tự động hóa công nghiệp tốc độ cao, mô-đun I/O dòng LX đảm bảo khả năng thu thập tín hiệu đáng tin cậy và điều khiển chính xác trên các kiến trúc phân tán. Được phân phối bởi Beijing Zhongping Technology, hệ thống mô-đun này tối ưu hóa không gian tủ điều khiển đồng thời mang lại thời gian phản hồi ở mức micro giây.
Các hệ thống tự động hóa công nghiệp hiện đại đòi hỏi thời gian chu kỳ cực nhanh, khả năng chống nhiễu mạnh mẽ và xử lý tín hiệu mật độ cao để loại bỏ các điểm nghẽn xử lý trên dây chuyền sản xuất tốc độ cao. Mô-đun I/O dòng LX hoạt động nguyên bản trên các mạng bus trường tốc độ cao như EtherCAT và PROFINET, làm giảm độ trễ truyền thông giữa bộ điều khiển trung tâm và các cơ cấu chấp hành hiện trường. Hồ sơ siêu mỏng của nó, với chiều rộng mô-đun tối thiểu là 12 mm, cho phép các kỹ sư cơ khí tối đa hóa việc tận dụng không gian tủ điều khiển mà khôngδ hy sinh mật độ kênh I/O. Kiến trúc mô-đun sử dụng các đầu nối kết nối bằng lò xo và thiết kế cơ khí cắm-và-chạy không cần dụng cụ, giúp đơn giản hóa cả việc đi dây ban đầu lẫn bảo trì tại chỗ. Hơn nữa, chẩn đoán cấp độ kênh tích hợp cung cấp khả năng giám sát trạng thái theo thời gian thực, làm giảm đáng kể thời gian trung bình để sửa chữa trong các trường hợp dừng dây chuyền bất ngờ.
Thông số Kỹ thuật
Giao thức Bus: EtherCAT @ 100 Mbps
Điện áp Cung cấp Nguồn: 24 VDC ± 20% @ Nguồn Hệ thống và Hiện trường
Chiều rộng Mô-đun Tối thiểu: 12 mm @ Cấu hình Đầu cuối Tiêu chuẩn
Kênh Đầu vào Số: 16 Kênh @ 24 VDC NPN/PNP
Kênh Đầu ra Số: 16 Kênh @ 24 VDC Đầu ra Transistor
Dòng Tải Tối đa: 0.5 A @ Mỗi Kênh
Độ phân giải Đầu vào Tương tự: 16-bit @ Chế độ Điện áp/Dòng điện
Thời gian Chuyển đổi: 60 μs @ Đầu vào Điện áp Tốc độ Cao Đơn kênh
Nhiệt độ Hoạt động: 0°C - 55°C @ Lắp đặt Tủ Tiêu chuẩn
Nhiệt độ Lưu trữ: -25°C - 70°C @ Không Ngưng tụ
Bảo vệ Xâm nhập: IP20 @ Gắn Tủ Điều khiển
Mô-đun Bộ ghép Bus: LX-IM001 @ Giao diện Mạng EtherCAT
Mô-đun Bộ ghép Cuối: LX-IM002 @ Kết thúc Bus
Bộ ghép có Mặt số Địa chỉ: LX-IM003 @ Cài đặt Bí danh Trạm
Đầu vào NPN 16 Kênh: LX-DI001 @ Lọc có thể Cấu hình 24 VDC
Đầu vào PNP 16 Kênh: LX-DI002 @ Lọc có thể Cấu hình 24 VDC
Đầu vào 5VDC 8 Kênh: LX-DI005 @ Đầu vào Logic PNP
Đầu ra Số 16 Kênh: LX-DO003 @ 0.5 A Mỗi Kênh
Đầu ra Rơ-le 4 Kênh: LX-DO004 @ 1 A @ 230 VAC / 3 A @ 30 VDC
Đầu ra 5VDC 8 Kênh: LX-DO005 @ 8 mA Mỗi Kênh
Đầu ra Transistor 4 Kênh: LX-DO006 @ 2 A Mỗi Kênh
Đầu vào Tương tự Điện áp 4 Kênh: LX-AI001 @ -10 V - 10 V / 0 V - 10 V
Đầu vào Tương tự Điện áp 8 Kênh: LX-AI002 @ -10 V - 10 V / 0 V - 10 V
Đầu vào Tương tự Dòng điện 4 Kênh: LX-AI003 @ 0 mA - 20 mA / 4 mA - 20 mA
Đầu vào Điện áp Tốc độ Cao 8 Kênh: LX-AI102 @ ≤ 60 μs Thời gian Chuyển đổi
Đầu vào Điện áp Đầu đơn 8 Kênh: LX-AI103 @ ≤ 500 μs Thời gian Tất cả Kênh
Đầu ra Tương tự Điện áp 8 Kênh: LX-AO002 @ -10 V - 10 V
Đầu ra Điện áp/Dòng điện 4 Kênh: LX-AO003 @ Đa dải có thể Cấu hình
Đầu ra Điện áp Độ chính xác Cao 8 Kênh: LX-AO102 @ Độ phân giải 16-Bit
Đầu cuối RS-232 2 Kênh: LX-CM001 @ Giao thức Modbus RTU / ASCII
DB9 RS-232 2 Kênh: LX-CM002 @ Giao thức Modbus RTU / ASCII
Đầu cuối RS-485 2 Kênh: LX-CM003 @ Hỗ trợ Master / Slave
DB9 RS-485 2 Kênh: LX-CM004 @ Hỗ trợ Master / Slave
Mô-đun Slave DeviceNet: LX-CM005 @ Giao diện Truyền thông
Mô-đun Master DeviceNet: LX-CM006 @ Giao diện Truyền thông
Mô-đun Master CANopen: LX-CM007 @ Giao thức CiA 301
Mô-đun Master Profibus DP: LX-CM009 @ Giao thức DP-V1
Mô-đun Bộ đồng xử lý CPU: LX-CM010 @ Hệ điều hành C/C++ Nhúng
Master DeviceNet Nâng cao: LX-CM106 @ Chẩn đoán Nguồn Mạng
Mô-đun Slave EtherCAT: LX-CM020 @ Trao đổi Dữ liệu Thời gian Thực
Mô-đun Master PROFINET RT: LX-CM022 @ Giao thức Loại A
Mô-đun Gateway: LX-CM026 @ EtherCAT sang PROFINET
Đầu vào Bộ mã hóa 2 Kênh: LX-ECI001 @ Bộ đếm Tốc độ Cao Vi sai
Đầu vào Bộ mã hóa 24V 2 Kênh: LX-ECI002 @ Giao diện Tín hiệu Đầu đơn
Bộ mã hóa SSI 2 Kênh: LX-SSI001 @ Xám/Nhị phân 8-Bit - 32-Bit
Đầu ra Xung 2 Kênh: LX-PO001 @ Điều khiển Chuyển động Tốc độ Cao
Đầu vào RTD 4 Kênh: LX-RTD001 @ Dải Điện trở PT100 / Ni100
Đầu vào Cặp nhiệt điện 4 Kênh: LX-TC001 @ Độ phân giải 0.02°C
Cặp nhiệt điện Độ chính xác Cao 4 Kênh: LX-TC601 @ Độ chính xác 0.05% F.S.
HUB EtherCAT 6 Kênh: LX-HUB106 @ 1 Cổng Đầu vào 5 Cổng Đầu ra
HUB EtherCAT 6 Kênh: LX-HUB107 @ Hỗ trợ Kết nối Nóng
Mô-đun Rơ-le Nguồn: LX-PM003 @ Cấp nguồn Hệ thống và Hiện trường
Phân phối GND 16 Kênh: LX-AUX001 @ Phân bổ Tiềm năng
Phân phối 24V 16 Kênh: LX-AUX002 @ Phân bổ Tiềm năng
GND Nâng cao 16 Kênh: LX-AUX101 @ Phân bổ Dòng điện Cao
24V Nâng cao 16 Kênh: LX-AUX102 @ Phân bổ Dòng điện Cao
Tấm Chụp Cuối: LX-AUX004 @ Bảo vệ Cơ khí
Tích hợp Hệ thống và Cài đặt Phần cứng

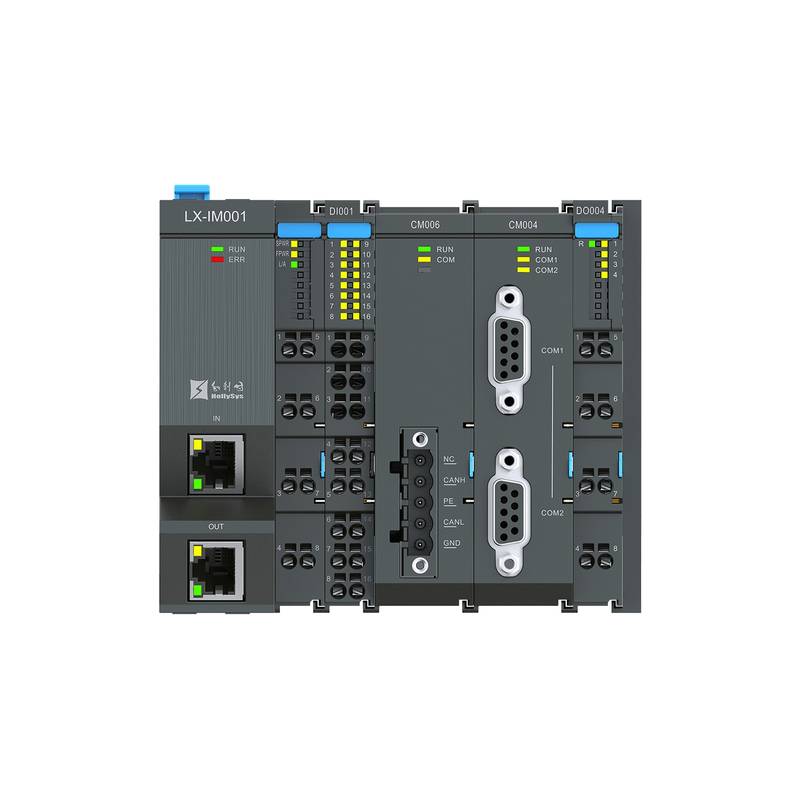

Việc triển khai mô-đun I/O dòng LX đòi hỏi sự căn chỉnh cơ khí chính xác trên các thanh ray DIN 35 mm tiêu chuẩn. Hệ thống bắt đầu bằng một mô-đun bộ ghép EtherCAT như LX-IM001 hoặc LX-IM003 được đặt ở đầu bên trái của giá đỡ để nhận các gói mạng từ bộ điều khiển cấp cao hơn. Các lát I/O tiếp theo khóa chặt vào nhau thông qua bus mặt phẳng lưng tốc độ cao bên trong, phân phối đồng thời cả dữ liệu truyền thông và nguồn điện.
Cáp xoắn đôi có vỏ bọc phải được sử dụng cho tất cả các kết nối bus trường để giảm thiểu nhiễu điện từ trong môi trường công nghiệp nặng. Các nhà thiết kế bảng điều khiển nên đảm bảo rằng các mô-đun phân phối tiềm năng đất như LX-AUX001 hoặc LX-AUX101 được tích hợp vào bố cục giá đỡ để duy trì một mặt bằng tham chiếu vững chắc và loại bỏ các vòng lặp đất trên các mạng cảm biến phân tán.
Độ tin cậy và Độ bền Môi trường
Mô-đun I/O dòng LX được chế tạo để chịu được các điều kiện vận hành công nghiệp khắc nghiệt, có định mức vỏ bọc IP20 thích hợp để lắp đặt bên trong tủ điều khiển điện kín. Quản lý nhiệt dựa trên việc làm mát bằng đối lưu tự nhiên, đòi hỏi khoảng trống thẳng đứng thích hợp ít nhất 50 mm ở phía trên và phía dưới cụm giá đỡ để duy trì nhiệt độ hoạt động tối ưu trong khoảng từ 0°C đến 55°C.
Để đảm bảo sự ổn định hoạt động lâu dài, các mạch bên trong kết hợp các rào cản cách ly quang học được định mức lên đến 500 VDC giữa các kênh hiện trường và logic hệ thống. Sự cách ly điện này bảo vệ các đơn vị xử lý trung tâm khỏi các đỉnh điện áp do tải cảm ứng nặng, chuyển đổi rơ-le hoặc ổ đĩa động cơ hoạt động trên cùng một sàn nhà máy.
Hướng dẫn Lựa chọn và Các Tùy chọn Thay thế
Việc lựa chọn cấu hình chính xác phụ thuộc rất nhiều vào cấu trúc liên kết bus cụ thể, mật độ kênh và loại tín hiệu được yêu cầu bởi nhà chế tạo máy. Đối với các ứng dụng yêu cầu tích hợp mạng đa nhà供应商 mượt mà, các kỹ sư có thể sử dụng các mô-đun gateway như LX-CM026 để bắc cầu mạng EtherCAT với các bộ điều khiển master PROFINET.
Khi đánh giá các bộ phận thay thế hoặc mở rộng các kiến trúc cũ, Beijing Zhongping Technology cung cấp hỗ trợ kỹ thuật toàn diện, dịch vụ lựa chọn tham chiếu chéo và quyền truy cập trực tiếp vào kho hàng ban đầu của nhà máy để giảm thiểu thời gian ngừng hoạt động trong quá trình nâng cấp hệ thống.
Các Câu hỏi Thường gặp (FAQ)
1. Số lượng mô-đun I/O tối đa có thể kết nối với một giá đỡ bộ ghép đơn là bao nhiêu?
Một giá đỡ bộ ghép đơn thường hỗ trợ tối đa 32 mô-đun mở rộng, tùy thuộc vào tổng mức tiêu thụ dòng điện và giới hạn tiêu thụ điện năng của cấu hình hệ thống cụ thể.
2. Dòng LX có hỗ trợ thay thế nóng các mô-đun trong khi đang hoạt động không?
Có, các kiểu máy cụ thể như LX-HUB107 hỗ trợ tính năng kết nối nóng, cho phép các kỹ sư bảo trì thay thế các lát bị lỗi mà không cần tắt toàn bộ mạng bus.
3. Địa chỉ bus được cấu hình như thế nào cho các mô-đun bộ ghép EtherCAT?
Các kiểu máy như LX-IM003 có các công tắc xoay phần cứng tích hợp cho phép các kỹ sư thiết lập thủ công các bí danh trạm trước khi khởi初始化 mạng.
4. Môi trường lập trình nào được hỗ trợ bởi mô-đun bộ đồng xử lý CPU?
Bộ đồng xử lý CPU LX-CM010 chạy một hệ điều hành nhúng độc lập và hỗ trợ nguyên bản các ngôn ngữ lập trình C và C++ tiêu chuẩn để thực thi thuật toán tùy chỉnh.
5. Các đầu nối có lò xo có tháo rời được để thuận tiện cho việc đi dây không?
Tất cả các mô-đun tiêu chuẩn 12 mm và 24 mm đều có các khối đầu cuối cắm-và-chạy có thể được đi dây độc lập trước khi gắn vào vỏ mô-đun.
6. Tốc độ chuyển đổi cho các mô-đun đầu vào tương tự hiệu suất cao là gì?
Các mô-đun hiệu suất cao LX-AI102 và LX-AI103 đạt thời gian chuyển đổi đơn kênh dưới 60 micro giây mà không cần lọc kỹ thuật số.
7. Hệ thống xử lý việc phân phối nguồn cho các cảm biến hiện trường như thế nào?
Các mô-đun rơ-le nguồn như LX-PM003 và các mô-đun phân phối tiềm năng như LX-AUX002 tiêm trực tiếp 24 VDC vào giá đỡ bên phải để cấp nguồn cho các cơ cấu chấp hành và cảm biến bên ngoài.
8. Điều khoản bảo hành và thời gian giao hàng nào áp dụng cho các đơn đặt hàng qua các kênh ủy quyền?
Beijing Zhongping Technology cung cấp các thiết bị chính hãng từ nhà máy được hỗ trợ bởi bảo hành tiêu chuẩn của nhà sản xuất và duy trì kho hàng địa phương phong phú để đảm bảo hoàn thành lô hàng nhanh chóng.
