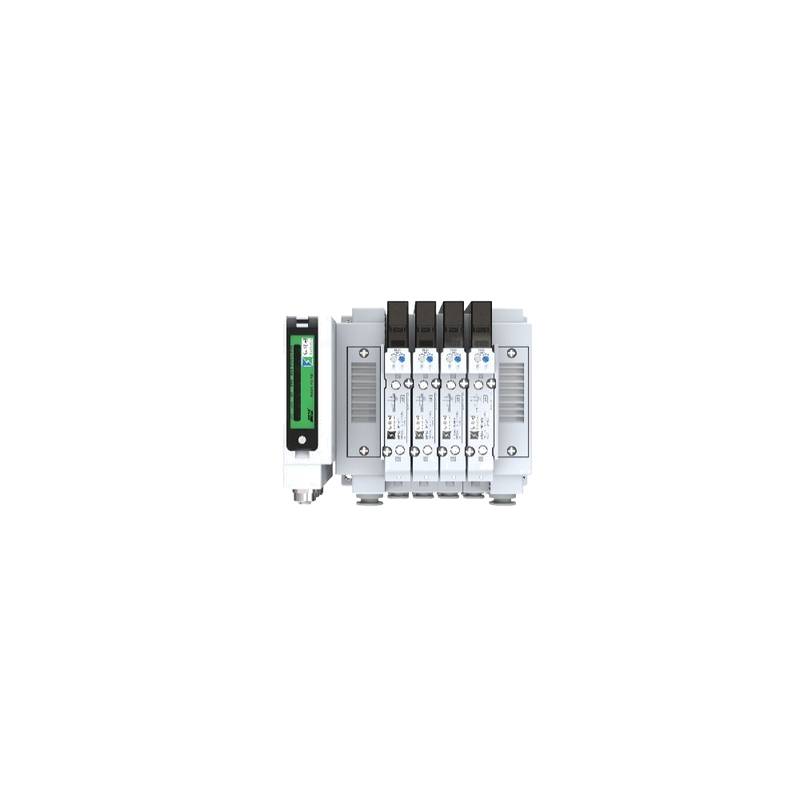

Đảo van khí nén HollySys HSSV tích hợp các mô-đun IO từ xa profinet cung cấp khả năng điều khiển khí nén dạng mô-đun cho máy móc tự động hóa. Hệ thống này giảm thiểu độ phức tạp của hệ thống dây điện đồng thời đảm bảo truyền thông hiện trường ổn định.
Tự động hóa công nghiệp hiện đại đòi hỏi mức độ tích hợp cao và khả năng trao đổi dữ liệu đáng tin cậy trên các hệ thống máy móc phức tạp. Các thiết lập đi dây khí nén rời rạc truyền thống thường dẫn đến chi phí bảo trì cao và sự chậm trễ trong việc khắc phục sự cố trong các dãy khí nén đa trục. Dòng HSSV giải quyết các điểm nghẽn này bằng cách kết hợp truyền thông bus phi tập trung với tích hợp van mật độ cao. Các kỹ sư có thể triển khai kiến trúc này để hợp lý hóa thiết kế tủ điện và giảm diện tích lắp đặt. Hệ thống xử lý các tín hiệu lệnh nhanh chóng thông qua các bộ ghép nối bus trường, giảm thiểu độ trễ từ lệnh đến khi truyền động trên các nút khí nén phân tán.
Thông số kỹ thuật
Khoảng cách truyền thông: 100 m @ Profinet
Nguồn điện bộ chuyển đổi: 24 VDC @ 2.2 A
Nguồn điện van điện từ: 24 VDC @ 2 A
Biến động điện áp cho phép: ± 10% @ Điện áp định mức
Cấp độ bảo vệ chống xâm nhập: IP67 @ Vận hành tiêu chuẩn
Trạng thái đầu ra lỗi truyền thông: HOLD/OFF/SUB @ Mất tín hiệu
Byte Đầu vào/Đầu ra Tối đa: 5/4 @ Giao thức Profinet
Điểm đầu ra tích hợp của bộ chuyển đổi: 32 @ Dạng NPN
Bảo vệ nguồn điện: Ngắn mạch và ngược cực @ 24 VDC
Môi trường làm việc: Khí nén được lọc 5 μm @ Môi trường sạch
Loại kết nối khí nén: Lắp đế phụ 5 cổng @ Cụm đế van
Loại kết nối điện: Giắc cắm đực 4 chân @ Kết nối nhanh
Loại điều khiển phụ: Điều khiển phụ bên trong @ Áp suất hệ thống
Giá trị Cv P đến A/B: 0.42 @ Tính toán lưu lượng
Giá trị Cv A đến R/B đến S: 0.48 @ Tính toán xả
Điện áp định mức cuộn dây: 24 VDC @ Vận hành định mức
Điện áp vận hành cho phép: ± 10% @ 24 VDC
Công suất tiêu thụ: 0.6 W @ Cuộn dây đơn
Dải áp suất vận hành: 0.15 - 0.7 MPa @ Cung cấp khí nén
Nút vận hành bằng tay: Loại vít khóa nhấn và xoay @ Bảo trì
Tần số vận hành tối đa: 5 HZ @ Chu kỳ liên tục
Bôi trơn: Không bắt buộc @ Vận hành không dầu
Phương pháp lắp đặt: Kết nối ốc vít M3 @ Thân đế van chính
Nhiệt độ hoạt động: -10 - +60 °C @ Môi trường công nghiệp
Tích hợp hệ thống và thiết lập phần cứng
Việc triển khai hệ thống HSSV bao gồm việc kết nối nguồn cung cấp khí nén chính và các đường bus với các bộ chuyển đổi đầu cuối. Mô-đun dựa trên các giắc cắm đực 4 chân tiêu chuẩn để kết nối điện và sử dụng cấu hình 1 đường nguồn và 2 đường truyền thông được hợp lý hóa. Bố cục này làm giảm sự bừa bộn về vật lý bên trong tủ điều khiển. Nên sử dụng cáp xoắn đôi có chống nhiễu cho truyền thông Profinet để duy trì tính toàn vẹn của tín hiệu trong môi trường có nhiễu điện từ (EMI) cao. Việc nối đất đúng cách cho thanh DIN và vỏ máy giúp loại bỏ các vòng lặp đất và bảo vệ mạch logic bên trong khỏi các đỉnh điện áp tức thời.
Độ tin cậy và độ bền môi trường
Phần cứng có xếp hạng IP67, bảo vệ các linh kiện bên trong chống lại bụi xâm nhập và ngâm nước tạm thời. Các bộ giảm thanh tích hợp và đầu nối ống dạng gắn nhanh giúp đơn giản hóa việc lắp ráp khí nén đồng thời ngăn ngừa rò rỉ trong các hoạt động chu kỳ cao. Các chẩn đoán nội bộ nâng cao theo dõi tình trạng đoản mạch cuộn dây, hở mạch, điện áp thấp và điện áp cao. Cuộn dây điện từ công suất thấp chỉ tiêu thụ 0.6 W, làm giảm sự tích tụ nhiệt bên trong các không gian kín. Các biện pháp kỹ thuật này kéo dài tuổi thọ hoạt động của van lên đến 80.000.000 chu kỳ trong các điều kiện định mức.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn cấu hình đảo van chính xác đòi hỏi phải đánh giá tốc độ dòng chảy yêu cầu, số lượng điểm I/O và giao thức truyền thông. Beijing Zhongping Technology duy trì lượng hàng tồn kho cục địa của dòng HSSV và cung cấp hỗ trợ kỹ thuật cho việc lựa chọn đối chiếu và cấu hình hệ thống. Các kỹ sư có thể mở rộng đế van bằng cách thêm hoặc tháo các van riêng lẻ thông qua thiết kế lắp từ dưới lên mà không cần sửa đổi hệ thống dây điện bên ngoài. Đối với các ứng dụng yêu cầu các cấu trúc mạng khác nhau, các mô-đun thay thế như biến thể EtherCAT có thể được tích hợp liền mạch vào cơ sở hạ tầng khí nén hiện có.
Các câu hỏi thường gặp (FAQ)
1. Thời gian giao hàng tiêu chuẩn từ Beijing Zhongping Technology là bao lâu?
Các cấu hình tiêu chuẩn có sẵn từ kho hàng địa phương để gửi đi ngay lập tức, trong khi các cụm đế van tùy chỉnh thường được vận chuyển trong vòng 3 đến 5 ngày làm việc.
2. Chính sách bảo hành nào được áp dụng cho các mô-đun đảo van này?
Sản phẩm được hỗ trợ bởi chế độ bảo hành toàn diện 12 tháng từ nhà sản xuất, bao gồm các lỗi vật liệu và bất thường về tay nghề tại nhà máy.
3. Có thể thay thế các van riêng lẻ mà không cần tháo rời toàn bộ đế van không?
Có. Thiết kế van lắp từ dưới lên cho phép các kỹ thuật viên thêm, tháo hoặc thay thế các van điện từ riêng lẻ mà không làm thay đổi hệ thống dây điện chính hoặc các đường ống khí nén chính.
4. Những tính năng chẩn đoán nào được tích hợp trong mô-đun?
Hệ thống hỗ trợ tám chức năng chẩn đoán, bao gồm phát hiện ngắn mạch cuộn dây, theo dõi đứt dây, cảnh báo lỗi truyền thông và thống kê tuổi thọ chu kỳ.
5. Việc tiêu thụ điện năng thấp mang lại lợi ích gì cho thiết kế hệ thống?
Mỗi cuộn dây hoạt động ở mức 0.6 W, giúp giảm lượng nhiệt tỏa ra và cho phép các bộ nguồn chạy ở công suất thấp hơn mà không gặp rủi ro về vấn đề sụt áp trên các đoạn cáp dài.
6. Mức độ lọc yêu cầu đối với nguồn cung cấp khí nén là gì?
Hệ thống yêu cầu khí nén được lọc đến 5 μm để ngăn ngừa ô nhiễm hạt và đảm bảo chuyển động của ống trượt diễn ra mượt mà bên trong các van khí nén.
7. Việc bôi trơn bên ngoài có cần thiết cho các van khí nén không?
Không. Các linh kiện bên trong đã được bôi trơn sẵn và được thiết kế để hoạt động không cần bảo trì với khí nén khô hoặc không bôi trơn.
8. Những giao thức truyền thông nào được hỗ trợ bởi dòng HSSV?
Dòng bộ chuyển đổi hỗ trợ nhiều giao thức công nghiệp, bao gồm PROFINET và EtherCAT, đáp ứng các môi trường mạng tự động hóa đa dạng.
9. Đế van được bảo vệ như thế nào chống lại lỗi đi dây điện?
Hệ thống tích hợp tính năng bảo vệ ngắn mạch và bảo vệ chống ngược cực tích hợp trên cả giao diện nguồn và tín hiệu để ngăn ngừa hư hỏng phần cứng trong các lỗi lắp đặt.
10. Tần số hoạt động tối đa của các van điện từ là gì?
Các van hỗ trợ tần số hoạt động tối đa là 5 Hz, giúp chúng phù hợp cho việc phân loại tốc độ cao và các tác vụ truyền động lặp đi lặp lại.
