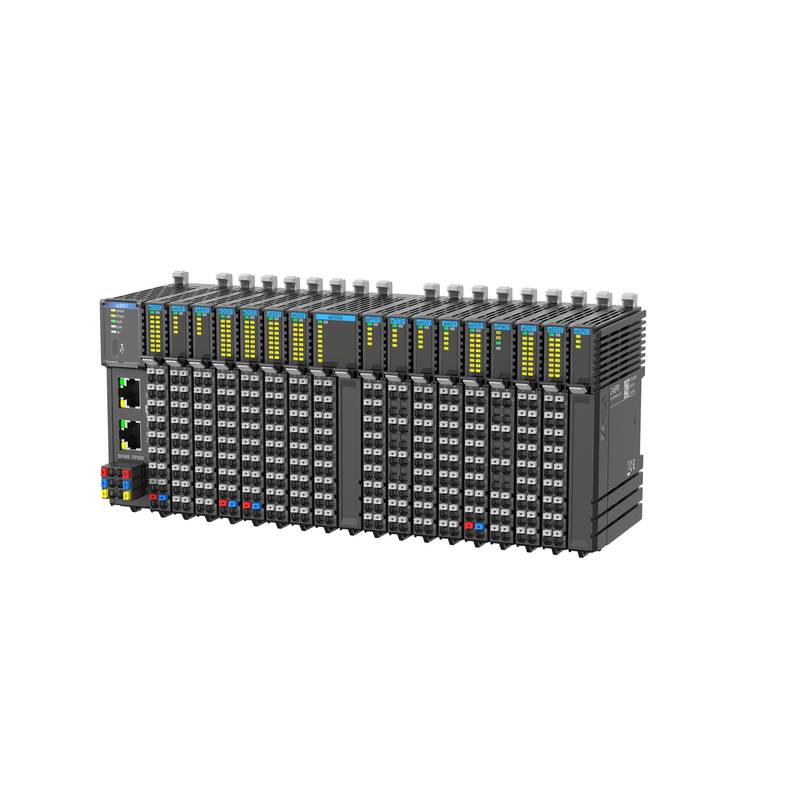

Модуль IO từ xa dòng HollySys LT-e cung cấp phản hồi tốc độ cao, cấp độ micro giây cho các kiến trúc điều khiển phân tán. Được thiết kế với kiểu dáng mỏng 12 mm, nó giảm thiểu không gian chiếm dụng của tủ điều khiển đồng thời hỗ trợ các bus trường công nghiệp chủ đạo bao gồm PROFINET, EtherCAT và tích hợp cổng gateway modbus.
Các dây chuyền tự động hóa công nghiệp hiện đại phải đối mặt với giới hạn băng thông nghiêm trọng, các ràng buộc định tuyến tín hiệu dày đặc và rủi ro ngừng hoạt động bất ngờ do hiện tượng trôi dạt truyền thông (jitter). Dòng LT-e giải quyết những thách thức này bằng cách kết hợp việc triển khai kênh mật độ cao với kiến trúc truyền thông mặt phẳng sau (backplane) tốc độ cao. Các kỹ sư có thể cấu hình các mô-đun ghép nối như LT-eIM01 cho EtherCAT hoặc LT-eIM02 cho PROFINET, mở rộng lên đến 64 mô-đun thông qua các rơ le nguồn. Tính toàn vẹn của tín hiệu được duy trì thông qua khả năng cách ly kênh với hệ thống lên đến 1.000 VAC và nhật ký chẩn đoán toàn diện cho tối đa 100 sự kiện cho mỗi mô-đun, đảm bảo điều khiển thời gian thực có thể dự đoán trên các máy móc phức tạp.
Thông số kỹ thuật
Mô-đun Bộ ghép nối PROFINET: LT-eIM02 @ 24 VDC
Mô-đun Bộ ghép nối EtherCAT: LT-eIM01 @ 24 VDC
Mô-đun Bộ ghép nối EtherNet/IP: LT-eIM03 @ 24 VDC
Đầu vào kỹ thuật số 16 kênh NPN: LT-eDI01 @ 2.7 mA/CH @ 24 VDC
Đầu vào kỹ thuật số 16 kênh PNP: LT-eDI02 @ 2.7 mA/CH @ 24 VDC
Đầu vào kỹ thuật số 32 kênh NPN: LT-eDI11 @ 2.7 mA/CH @ 24 VDC
Đầu vào kỹ thuật số 32 kênh PNP: LT-eDI12 @ 2.7 mA/CH @ 24 VDC
Đầu ra rơ le 8 kênh: LT-eDO04 @ 230 VAC / 30 VDC
Đầu ra kỹ thuật số 16 kênh NPN: LT-eDO01 @ 0.5 A/CH @ 24 VDC
Đầu ra kỹ thuật số 16 kênh PNP: LT-eDO02 @ 0.5 A/CH @ 24 VDC
Đầu ra kỹ thuật số 32 kênh NPN: LT-eDO11 @ 0.5 A/CH @ 24 VDC
Đầu ra kỹ thuật số 32 kênh PNP: LT-eDO12 @ 0.5 A/CH @ 24 VDC
Đầu vào tương tự Điện áp/Dòng điện 4 kênh: LT-eAI01 @ ±10 V @ 16-bit
Đầu vào tương tự Điện áp 8 kênh: LT-eAI02 @ 0-10 V @ 20-30°C
Đầu vào tương tự Dòng điện 8 kênh: LT-eAI03 @ 4-20 mA @ 20-30°C
Đầu ra tương tự Điện áp/Dòng điện 4 kênh: LT-eAO01 @ ±10 V @ 140 us/CH
Đầu ra tương tự Điện áp 8 kênh: LT-eAO02 @ 0-10 V @ 16-bit
Đầu ra tương tự Dòng điện 8 kênh: LT-eAO03 @ 4-20 mA @ 16-bit
Đầu vào RTD 4 kênh: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH
Đầu vào Cặp nhiệt điện (Thermocouple) 4 kênh: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH
Mô-đun truyền thông nối tiếp: LT-eCM01 @ 2 kênh RS485 @ Modbus RTU
Mô-đun rơ le nguồn 24V: LT-ePM01 @ 24 VDC @ Bảo vệ quá dòng
Tích hợp hệ thống và thiết lập phần cứng
Việc triển khai dòng LT-e bên trong một vỏ bọc điều khiển đòi hỏi sự chú ý kỹ lưỡng đến bố cục vật lý và việc mở rộng bus mặt phẳng sau (backplane). Mỗi mô-đun bộ ghép nối hỗ trợ tối đa 32 lát mở rộng trực tiếp ở phía bên phải của nó, mở rộng lên đến 64 mô-đun khi tích hợp mô-đun rơ le nguồn LT-ePM01. Các khối đầu nối lò xo kẹp giúp đơn giản hóa việc đi dây hiện trường mà không cần tuốc nơ vít chuyên dụng, giúp giảm đáng kể thời gian lắp ráp trong quá trình chế tạo tủ điện.
Cáp xoắn đôi chống nhiễu nên được sử dụng cho tất cả các kênh tương tự, chẳng hạn như các mô-đun LT-eAI01 hoặc LT-eAI03, để ngăn ngừa nhiễu điện từ từ các biến tần gần đó. Các thanh nối đất phải được gắn trực tiếp vào thanh lắp ráp mặt phẳng sau để duy trì các đường dẫn có trở kháng thấp nhằm tiêu tán nhiễu tần số cao. Đối với các thiết lập truyền thông nối tiếp sử dụng mô-đun RS485 LT-eCM01, các công tắc DIP tích hợp cho phép các kỹ sư ngay lập tức bật/tắt các điện trở khớp đầu cuối mà không cần các linh kiện bên ngoài.
Độ tin cậy và độ bền môi trường
Việc triển khai tự động hóa công nghiệp đòi hỏi phần cứng mạnh mẽ có khả năng chịu được ứng suất nhiệt và tải điện liên tục. Dòng LT-e hoạt động đáng tin cậy trong phạm vi nhiệt độ công nghiệp tiêu chuẩn, duy trì độ chính xác đo lường cao 0,1% F.S. ở 20°C đến 30°C. Các mô-đun rơ le nguồn có tính năng bảo vệ ngược cực tích hợp, phát hiện điện áp thấp và báo cáo điện áp thời gian thực để bảo vệ các cảm biến và bộ truyền động được kết nối chống lại các biến động lưới điện đột ngột.
Chi phí bảo trì được giảm bớt nhờ các thiết kế dạng mô-đun cắm rút được, cho phép các kỹ thuật viên thay thế các lát bị lỗi mà không cần ngắt kết nối các bó dây điện trường. Đèn LED chẩn đoán tích hợp trên mọi mô-đun hiển thị trạng thái hoạt động, lỗi kênh và trạng thái truyền thông ngay lập tức. Hơn nữa, các cơ chế ghi nhật ký nội bộ thu giữ tới 100 sự kiện chẩn đoán, giúp nhân viên bảo trì theo dõi nhanh chóng các hiện tượng đoản mạch ngắt quãng, đứt dây hoặc điều kiện vượt quá dải đo.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn cấu hình IO từ xa chính xác phụ thuộc phần lớn vào kiến trúc mạng bộ điều khiển chính và tổng số điểm cần thiết của máy. Đối với môi trường bộ điều khiển dựa trên PROFINET, việc ghép nối bộ điều khiển chính với bộ ghép nối LT-eIM02 và kết hợp các thẻ mật độ cao như LT-eDI12 và LT-eDO12 giúp tối ưu hóa không gian tủ. Khi tích hợp các thiết bị nối tiếp cũ hoặc đa nhà vendor, mô-đun LT-eCM01 đóng vai trò là giao diện cổng gateway modbus đáng tin cậy hỗ trợ cả chế độ truyền dẫn RTU và ASCII.
北京众平科技股份有限公司 cung cấp hỗ trợ kỹ thuật toàn diện, cung cấp bảng định mức vật tư (BOM) chéo hoàn chỉnh và tính có sẵn của kho hàng cục bộ để đảm bảo việc phát triển nguyên mẫu liền mạch và triển khai sản xuất hàng loạt nhanh chóng. Các kỹ sư có thể tham khảo bảng dữ liệu kỹ thuật cho các kết hợp mô-đun cụ thể, tính toán nguồn điện và các thông số điều chỉnh thời gian chu kỳ bus.
Các câu hỏi thường gặp (FAQ)
1. Số lượng lát mở rộng tối đa mà một bộ ghép nối duy nhất có thể hỗ trợ là bao nhiêu?
Một mô-đun bộ ghép nối duy nhất hỗ trợ tối đa 32 mô-đun mở rộng trực tiếp ở phía bên phải của nó và tổng cộng lên đến 64 mô-đun khi sử dụng mô-đun rơ le nguồn.
2. Dòng LT-e có hỗ trợ cắm nóng (hot-swapping) các mô-đun mở rộng không?
Có, thiết kế cơ học cho phép bảo trì dạng cắm rút, mặc dù các cân nhắc về nguồn cấp ở cấp độ hệ thống nên được xác minh tùy thuộc vào loại IO đang hoạt động.
3. Các tệp cấu hình được tải vào các mô-đun ghép nối như thế nào?
Phần mềm kỹ thuật nhập các tệp mô tả thiết bị GSD hoặc XML tiêu chuẩn khớp với bộ ghép nối giao thức tương ứng, chẳng hạn như EtherCAT hoặc PROFINET.
4. Các giao thức truyền thông nào được hỗ trợ nguyên bản bởi các biến thể bộ ghép nối?
Dòng sản phẩm hỗ trợ truyền thông mạng PROFINET, EtherCAT, EtherNet/IP và Modbus TCP thông qua các mã đặt hàng bộ ghép nối chuyên dụng.
5. Mô-đun truyền thông nối tiếp có thể xử lý các thiết bị Modbus của bên thứ ba không?
Có, LT-eCM01 có 2 kênh RS485 hỗ trợ các giao thức master/slave Modbus RTU và ASCII cũng như truyền thông định dạng tự do.
6. Độ phân giải của các mô-đun đầu vào tương tự như LT-eAI02 là gì?
Các mô-đun đầu vào tương tự cung cấp độ phân giải cao 16-bit trên nhiều phạm vi đo điện áp và dòng điện.
7. Hệ thống xử lý việc phân phối nguồn điện trên nhiều mô-đun như thế nào?
Mô-đun rơ le nguồn 24V LT-ePM01 tiêm nguồn phụ trợ, theo dõi mức điện áp thời gian thực và xử lý bảo vệ điện áp thấp hoặc quá dòng.
8. Nhật ký chẩn đoán có được lưu lại trong trường hợp mất nguồn bất ngờ không?
Các mô-đun kỹ thuật số và tương tự riêng lẻ hỗ trợ ghi nhật ký chẩn đoán nội bộ cho tối đa 100 sự kiện để hỗ trợ khắc phục sự cố lỗi tạm thời tại hiện trường.
