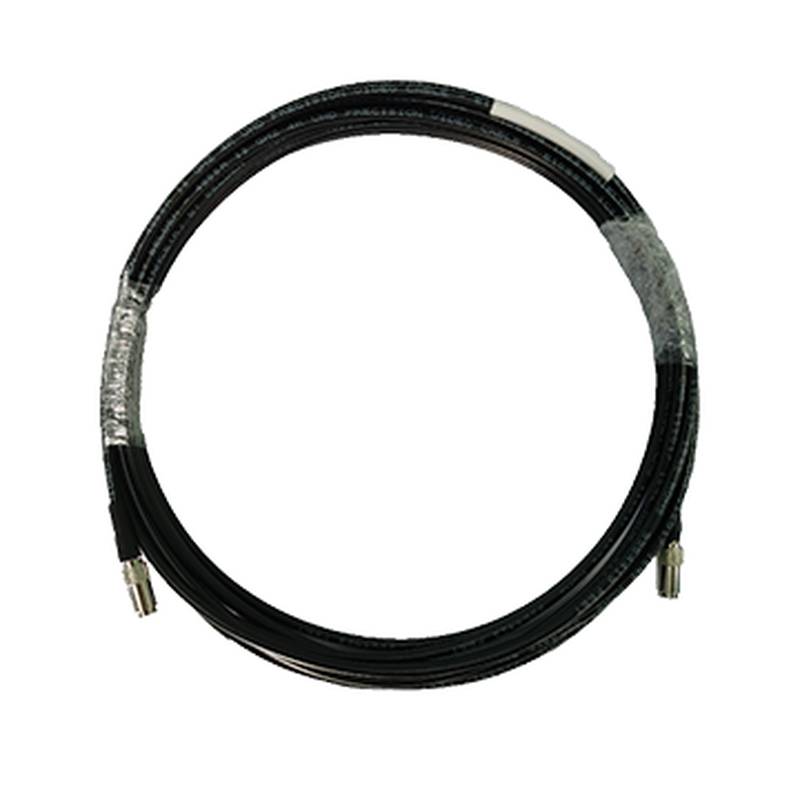

Cáp HIKROBOT MV-ACXP6-DIN-DIN-ST-3m là một cáp DIN sang DIN CoaXPress (CXP-6) chắc chắn được thiết kế để truyền dữ liệu tốc độ cao trong các ứng dụng thị giác máy công nghiệp đòi hỏi khắt khe. Cáp cxp 6 dài 3 mét này được thiết kế để kết nối đáng tin cậy máy ảnh và bộ ghi khung hình, đảm bảo tính toàn vẹn tín hiệu nhất quán cho các tác vụ chụp ảnh quan trọng. Vai trò chính của nó là tạo điều kiện truyền dữ liệu hình ảnh, tín hiệu điều khiển và nguồn điện một cách an toàn và thông lượng cao qua một cáp đồng trục duy nhất, đáp ứng yêu cầu băng thông ngày càng tăng của tự động hóa công nghiệp hiện đại và các hệ thống kiểm tra. Cáp này đặc biệt phù hợp cho các môi trường tĩnh, ưu tiên sự ổn định và độ bền trong các cài đặt cố định.
Định vị Loại sản phẩm & Danh mục
Cáp HIKROBOT MV-ACXP6-DIN-DIN-ST-3m thuộc danh mục cáp truyền dữ liệu công nghiệp chuyên dụng, được thiết kế đặc biệt cho giao diện CoaXPress (CXP). CoaXPress là một tiêu chuẩn giao diện kỹ thuật số nối tiếp tốc độ cao cho phép truyền nhanh chóng video và hình ảnh tĩnh, có thể mở rộng trên một hoặc nhiều cáp đồng trục. Trong tiêu chuẩn CXP, cáp này tuân thủ đặc tả CXP-6, hỗ trợ tốc độ hạ nguồn lên tới 6,25 Gbps mỗi cáp và có thể đạt tới 25 Gbps khi sử dụng bốn cáp đồng thời. Cấu hình đầu nối DIN sang DIN của nó, sử dụng các đầu nối DIN 1.0/2.3, là một lựa chọn phổ biến cho các hệ thống CoaXPress, cung cấp kết nối an toàn phù hợp cho môi trường công nghiệp. Định vị của cáp này là cáp tĩnh, có nghĩa là nó được tối ưu hóa cho các ứng dụng mà cáp ở vị trí cố định và không bị di chuyển hoặc uốn cong liên tục. Điều này trái ngược với cáp có độ linh hoạt cao được thiết kế cho các ứng dụng động như dây chuyền kéo.
Thông số kỹ thuật
Đầu nối A: DIN 1.0/2.3
Đầu nối B: DIN 1.0/2.3
Đường kính cáp: 4 mm
Chiều dài: 3 m
Cơ khí cáp: Đồng trục
Vỏ cáp: PVC
Màu cáp: Đen
Độ bền đầu nối: 500 chu kỳ
Bán kính uốn tối thiểu: 60 mm
Kịch bản áp dụng: Cảnh tĩnh
Điện áp tối đa: 300 VDC
Nhiệt độ làm việc: -30°C-75°C
Chứng nhận: UL, CMR
Điểm nổi bật về kỹ thuật
Giá trị thiết kế cấu trúc
Cáp MV-ACXP6-DIN-DIN-ST-3m có đường kính 4 mm nhỏ gọn và bán kính uốn tối thiểu 60 mm, rất quan trọng cho các lắp đặt trong môi trường công nghiệp bị hạn chế về không gian. Vật liệu vỏ PVC và sự phù hợp cho ứng dụng tĩnh được thiết kế để chịu được các điều kiện hoạt động công nghiệp điển hình, đảm bảo tuổi thọ trong các kịch bản lắp đặt cố định. Cáp được đánh giá cho phạm vi nhiệt độ làm việc từ -30°C đến 75°C, cung cấp độ tin cậy trên phổ rộng các cài đặt công nghiệp. Các thông số kỹ thuật này góp phần vào thiết kế cơ khí chắc chắn ưu tiên tính toàn vẹn tín hiệu và độ bền cho các ứng dụng tĩnh.
Giá trị độ tin cậy và bảo trì
Với xếp hạng độ bền đầu nối 500 chu kỳ, cáp cxp 6 này được chế tạo để kết nối và ngắt kết nối lặp lại mà không ảnh hưởng đến chất lượng tín hiệu. Chứng nhận UL và CMR chỉ ra sự tuân thủ các tiêu chuẩn an toàn và hiệu suất nghiêm ngặt, nâng cao độ tin cậy tổng thể của sản phẩm. Hơn nữa, cấu trúc cơ khí đồng trục của cáp được thiết kế để duy trì truyền dữ liệu ổn định, ngay cả ở khả năng chiều dài tối đa lên tới 80 mét đối với cáp Hikrobot nói chung, đảm bảo hiệu suất nhất quán trong các hệ thống thị giác máy.
Kịch bản ứng dụng
Kiểm tra quang học tự động (AOI): Cáp cxp 6 này tạo điều kiện truyền dữ liệu tốc độ cao cho các hệ thống AOI, nơi chụp ảnh chính xác là rất quan trọng để phát hiện lỗi trong các thành phần điện tử hoặc hàng hóa sản xuất. Truyền dữ liệu đáng tin cậy của nó đảm bảo rằng hình ảnh có độ phân giải cao được chụp mà không bị mất mát, dẫn đến nhận dạng lỗi chính xác hơn và giảm thiểu lỗi dương tính giả. Hiệu suất ổn định của cáp DIN sang DIN này kéo dài tuổi thọ hoạt động của thiết bị kiểm tra bằng cách giảm thiểu thời gian ngừng hoạt động liên quan đến dữ liệu. Hệ thống thị giác máy độ phân giải cao: Trong các ứng dụng yêu cầu phân tích hình ảnh chi tiết, chẳng hạn như kiểm tra bán dẫn hoặc xác minh lắp ráp phức tạp, cáp này cung cấp băng thông và tính toàn vẹn tín hiệu cần thiết. Khả năng truyền dữ liệu ở tốc độ lên tới 6,25 Gbps mỗi liên kết CXP-6 đảm bảo rằng máy ảnh có độ phân giải cao có thể hoạt động ở tốc độ khung hình tối đa của chúng, cho phép phân tích chi tiết và kiểm soát chất lượng. Dòng dữ liệu nhất quán từ cáp DIN sang DIN này hỗ trợ các giai đoạn sản xuất khối lượng lớn kéo dài với sự gián đoạn tối thiểu. Hướng dẫn và căn chỉnh robot: Đối với các hệ thống robot dựa vào phản hồi hình ảnh chính xác cho các tác vụ như thao tác nhặt và đặt hoặc lắp ráp tự động, cáp này đảm bảo giao tiếp băng thông cao, độ trễ thấp giữa máy ảnh và bộ điều khiển robot. Truyền dữ liệu xác định hỗ trợ điều chỉnh thời gian thực, dẫn đến cải thiện độ chính xác và hiệu quả của robot. Cấu trúc chắc chắn của cáp cxp 6 này đóng góp vào độ tin cậy tổng thể của hệ thống robot, giảm nhu cầu bảo trì.
Khuyến nghị lựa chọn
Phù hợp cho: Cáp HIKROBOT MV-ACXP6-DIN-DIN-ST-3m này rất phù hợp cho các ứng dụng yêu cầu lắp đặt tĩnh với truyền dữ liệu tốc độ cao, chẳng hạn như kiểm tra thành phần chi tiết hoặc máy ảnh thị giác máy cố định, do giao diện CXP-6 và chiều dài 3 mét mang lại sự cân bằng giữa thông lượng dữ liệu và phạm vi cho các thiết lập phổ biến. Không phù hợp cho: Cáp này không được khuyến nghị cho các ứng dụng liên quan đến chuyển động cáp thường xuyên hoặc tốc độ cao, chẳng hạn như hoạt động liên tục trong dây chuyền kéo hoặc khớp nối cánh tay robot, vì nó được thiết kế cho các cảnh tĩnh và có thể bị mài mòn sớm hoặc suy giảm tín hiệu trong các điều kiện động như vậy.
So sánh với các mẫu tương tự: Trong khi MV-ACXP6-DIN-DIN-ST-3m là cáp tĩnh tiêu chuẩn, Hikrobot cũng cung cấp các biến thể có độ linh hoạt cao (ví dụ: MV-ACXP6-DIN-DIN-HF-3m) cho các ứng dụng yêu cầu khả năng di chuyển, cung cấp một giải pháp thay thế cho môi trường động.
Câu hỏi thường gặp
1. Tốc độ truyền dữ liệu tối đa được hỗ trợ bởi cáp DIN sang DIN CXP-6 này là bao nhiêu?
MV-ACXP6-DIN-DIN-ST-3m hỗ trợ tốc độ truyền dữ liệu tối đa 6,25 Gbps mỗi liên kết CXP-6 theo tiêu chuẩn CoaXPress V1.1. Khi sử dụng nhiều cáp song song, tốc độ truyền kết hợp có thể đạt tới 25 Gbps, đủ cho các ứng dụng thị giác máy đòi hỏi băng thông cao nhất. Khả năng tốc độ cao này rất cần thiết để truyền dữ liệu máy ảnh 5MP hoặc 12MP ở tốc độ khung hình cao mà không có độ trễ bộ đệm. Đối với các ứng dụng vượt quá 6,25 Gbps mỗi liên kết, hãy cân nhắc sử dụng cấu hình liên kết kép hoặc bốn liên kết CXP với các cáp bổ sung. Nhóm kỹ thuật của chúng tôi có thể giúp xác định cấu hình liên kết phù hợp cho sự kết hợp máy ảnh và bộ ghi khung hình cụ thể của bạn.
2. Cáp DIN sang DIN này có thể sử dụng với máy ảnh của các nhà sản xuất khác ngoài HIKROBOT không?
Có, CoaXPress là một tiêu chuẩn công nghiệp mở và cáp này tương thích hoàn toàn với bất kỳ máy ảnh hoặc bộ ghi khung hình CoaXPress nào sử dụng đầu nối DIN 1.0/2.3 và tuân thủ đặc tả CXP-6. Điều này bao gồm máy ảnh từ các nhà sản xuất như Teledyne Dalsa, JAI, Matrox và Basler, cũng như bộ ghi khung hình từ Euresys, BitFlow và các hãng khác. Cáp mang cả dữ liệu và nguồn (Nguồn qua CoaXPress), vì vậy khả năng tương thích cũng bao gồm cả việc cung cấp nguồn điện. Để xác minh khả năng tương thích giữa các nhà cung cấp, chúng tôi khuyên bạn nên xác nhận rằng cả hai thiết bị đều hỗ trợ tiêu chuẩn CXP-6 — nhóm của chúng tôi có thể hỗ trợ xác minh này dựa trên sự kết hợp phần cứng cụ thể của bạn.
3. Thời gian giao hàng điển hình cho cáp HIKROBOT MV-ACXP6-DIN-DIN-ST-3m là bao lâu?
Thời gian giao hàng tiêu chuẩn cho cáp này là 2 đến 4 ngày làm việc khi mức tồn kho ổn định. Chúng tôi khuyên bạn nên liên hệ với bộ phận hậu cần của chúng tôi trước khi đặt hàng số lượng lớn (50+ đơn vị) để xác nhận tình trạng còn hàng hiện tại — nhu cầu về cáp CXP đã biến động trong những tháng gần đây do động lực chuỗi cung ứng. Đối với khách hàng có lô sản xuất theo lịch trình, Bắc Kinh Zhongping Technology cung cấp các thỏa thuận đặt hàng bao trùm: chúng tôi dành số lượng cần thiết của bạn và giao hàng theo lịch trình phát hành, bảo vệ bạn khỏi việc kéo dài thời gian giao hàng tiềm ẩn trong thời gian cao điểm.
4. Phạm vi giá cho cáp DIN sang DIN CXP-6 này là bao nhiêu?
Giá cho MV-ACXP6-DIN-DIN-ST-3m thường dao động từ 90 đến 150 USD mỗi đơn vị tùy thuộc vào số lượng đặt hàng và điều kiện thị trường hiện tại. Giảm giá theo số lượng có sẵn cho các đơn hàng từ 10 đơn vị trở lên. Mức giá này phản ánh đặc tả CoaXPress CXP-6 và chiều dài 3 mét với đầu nối DIN 1.0/2.3. Giá có thể thay đổi do tỷ giá hối đoái và điều chỉnh của nhà sản xuất. Hãy liên hệ với chúng tôi để nhận báo giá chính thức dựa trên số lượng và yêu cầu giao hàng cụ thể của bạn.
5. Cáp này có phù hợp cho các ứng dụng có độ linh hoạt cao hoặc dây chuyền kéo không?
Không, MV-ACXP6-DIN-DIN-ST-3m được thiết kế cho các lắp đặt tĩnh và không phù hợp cho các ứng dụng có độ linh hoạt cao hoặc dây chuyền kéo. Ký hiệu "ST" chỉ ra cấu trúc linh hoạt tiêu chuẩn, phù hợp cho các đường chạy cáp cố định trong tủ điều khiển, giá đỡ máy ảnh hoặc thiết lập thử nghiệm trên bàn. Đối với môi trường động với chuyển động liên tục — chẳng hạn như cánh tay robot, bàn xoay hoặc bệ máy ảnh di chuyển — phiên bản có độ linh hoạt cao (MV-ACXP6-DIN-DIN-HF-3m) được khuyến nghị, có dây dẫn và vật liệu vỏ đặc biệt cho hàng triệu chu kỳ uốn. Sử dụng phiên bản tĩnh trong các ứng dụng động sẽ dẫn đến mỏi dây dẫn sớm và lỗi tín hiệu. Nhóm kỹ thuật của chúng tôi có thể đề xuất xếp hạng độ linh hoạt phù hợp dựa trên thông số kỹ thuật đường dẫn cáp của bạn và số chu kỳ uốn dự kiến mỗi năm.
6. Cáp này có hỗ trợ Nguồn qua CoaXPress (PoCXP) không?
Có, MV-ACXP6-DIN-DIN-ST-3m hoàn toàn hỗ trợ Nguồn qua CoaXPress (PoCXP), cung cấp tới 13W ở 24V DC theo tiêu chuẩn CXP-6. Điều này loại bỏ nhu cầu về cáp nguồn riêng cho máy ảnh, đơn giản hóa việc lắp đặt và giảm độ phức tạp quản lý cáp. Đối với các máy ảnh yêu cầu hơn 13W, hãy cân nhắc sử dụng cáp CXP liên kết kép để kết hợp việc cung cấp nguồn hoặc tham khảo thông số kỹ thuật tiêu thụ điện năng của máy ảnh của bạn. PoCXP cũng đơn giản hóa việc nâng cấp các hệ thống hiện có, vì chỉ cần định tuyến một cáp thay vì cáp dữ liệu và nguồn riêng biệt. Đối với các cài đặt đa máy ảnh, hãy đảm bảo bộ ghi khung hình hoặc bộ cấp nguồn PoCXP của bạn có thể cung cấp đủ ngân sách nguồn tổng thể cho tất cả các máy ảnh được kết nối.
7. Thời gian bảo hành cho cáp này là bao lâu và nó bao gồm những gì?
Bắc Kinh Zhongping Technology cung cấp bảo hành 12 tháng của nhà sản xuất cho MV-ACXP6-DIN-DIN-ST-3m cho các lỗi về vật liệu và tay nghề trong điều kiện hoạt động bình thường, bắt đầu từ ngày giao hàng hoặc 15 tháng kể từ ngày sản xuất, tùy theo thời hạn bảo hành nào dài hơn. Bảo hành bao gồm tính liên tục của dây dẫn, tính toàn vẹn của đầu nối và hiệu suất che chắn, nhưng không bao gồm hư hỏng do lắp đặt không đúng cách, vượt quá bán kính uốn tối thiểu hoặc sử dụng trong các ứng dụng có độ linh hoạt cao ngoài xếp hạng được chỉ định của cáp. Đối với yêu cầu bảo hành, hãy liên hệ với nhóm hỗ trợ của chúng tôi với số đơn đặt hàng của bạn — chúng tôi xử lý toàn bộ quy trình RMA bao gồm điều phối vận chuyển và sắp xếp thay thế. Tùy chọn bảo hành mở rộng có sẵn theo yêu cầu đối với đơn hàng số lượng lớn.
8. Bán kính uốn tối thiểu cho cáp này là bao nhiêu và tại sao nó lại quan trọng đối với việc lắp đặt?
Bán kính uốn tối thiểu cho MV-ACXP6-DIN-DIN-ST-3m là 60 mm (khoảng 10 lần đường kính cáp). Tuân thủ bán kính này trong quá trình lắp đặt là rất quan trọng để duy trì tính toàn vẹn tín hiệu ở tốc độ 6,25 Gbps — vượt quá bán kính uốn có thể gây ra các biến đổi trở kháng làm suy giảm tín hiệu tần số cao, dẫn đến lỗi dữ liệu hoặc mất khung hình. Đối với các lắp đặt yêu cầu các khúc cua chặt hơn, hãy cân nhắc phiên bản có độ linh hoạt cao (MV-ACXP6-DIN-DIN-HF) cung cấp bán kính uốn nhỏ hơn là 35 mm trong khi vẫn duy trì cùng tốc độ dữ liệu. Chúng tôi khuyên bạn nên lên kế hoạch định tuyến cáp với khoảng hở tối thiểu 70 mm để đáp ứng bán kính uốn và cung cấp các vòng dịch vụ để bảo trì trong tương lai. Đối với các lắp đặt có nhiều cáp, hãy giữ khoảng cách với cáp nguồn để giảm thiểu ghép nối EMI.
9. Chính sách trả hàng cho cáp này nếu nó không đáp ứng yêu cầu của tôi là gì?
Bắc Kinh Zhongping Technology chấp nhận trả hàng cho MV-ACXP6-DIN-DIN-ST-3m với điều kiện cáp ở trong bao bì gốc, không bị hư hỏng và chưa qua sử dụng, với yêu cầu trả hàng được thực hiện trong vòng 14 ngày kể từ ngày giao hàng. Đối với việc trả hàng, hãy liên hệ với nhóm hỗ trợ của chúng tôi để nhận số Giấy phép Vật liệu Trả hàng (RMA) trước khi vận chuyển. Chi phí vận chuyển trả hàng thuộc trách nhiệm của khách hàng trừ khi sản phẩm bị lỗi hoặc mặt hàng bị gửi sai. Bắc Kinh Zhongping Technology đảm bảo tuân thủ đầy đủ chính sách trả hàng của nhà sản xuất và có thể hỗ trợ xử lý tín dụng sau khi phê duyệt kiểm tra. Phí nhập lại kho có thể áp dụng cho các mặt hàng không bị lỗi — liên hệ với chúng tôi để biết các điều khoản cụ thể dựa trên số lượng đặt hàng của bạn.
10. Sự khác biệt chính giữa các phiên bản 'ST' và 'HF' của cáp CXP này là gì?
MV-ACXP6-DIN-DIN-ST-3m (độ linh hoạt tiêu chuẩn) được thiết kế cho các ứng dụng tĩnh nơi cáp được lắp đặt một lần và giữ nguyên vị trí — chẳng hạn như kết nối tủ điều khiển, giá đỡ máy ảnh cố định và thiết lập bàn thử nghiệm. MV-ACXP6-DIN-DIN-HF-3m (độ linh hoạt cao) được thiết kế cho các ứng dụng chuyển động liên tục như dây chuyền kéo, cánh tay robot và bệ máy ảnh di chuyển. Phiên bản HF sử dụng dây dẫn đặc biệt (sợi đồng mảnh) và vật liệu vỏ linh hoạt hơn (TPE so với PVC) được đánh giá cho hàng triệu chu kỳ uốn. Phiên bản HF cũng cung cấp bán kính uốn tối thiểu nhỏ hơn (35 mm so với 60 mm) cho các lắp đặt chặt chẽ hơn. Mức giá cao hơn cho phiên bản HF khoảng 40-50%, điều này thường được biện minh trong các ứng dụng vượt quá 10.000 chu kỳ uốn mỗi năm, nơi cáp tiêu chuẩn sẽ bị hỏng trong vòng vài tháng. Nhóm kỹ thuật của chúng tôi có thể giúp bạn chọn phiên bản phù hợp dựa trên hồ sơ chuyển động của ứng dụng và tuổi thọ dịch vụ yêu cầu.
