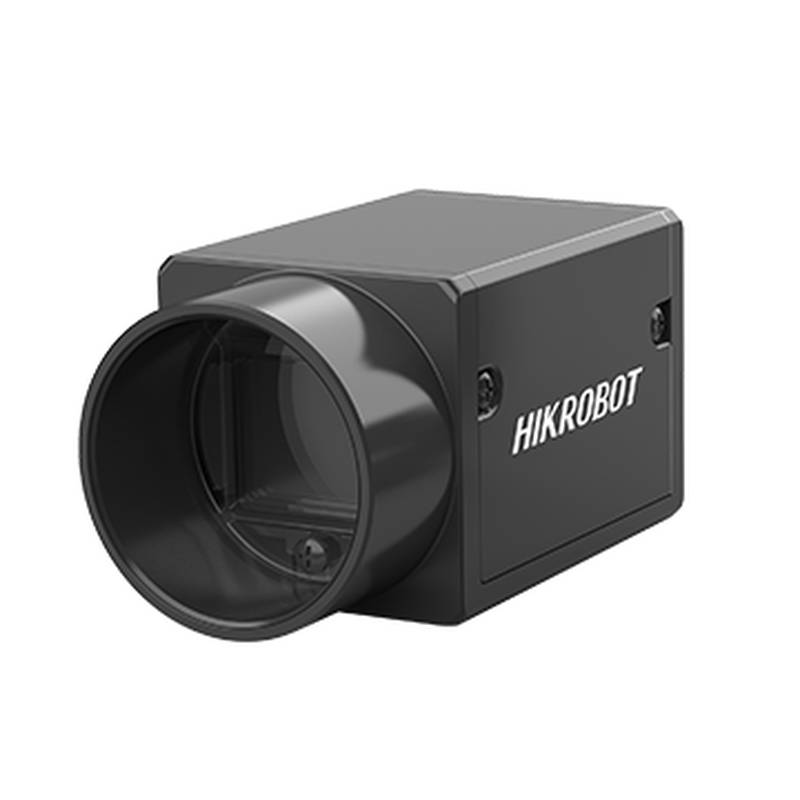

Máy ảnh GigE Vision màu HIKROBOT MV-CA003-20GC dành cho Tầm nhìn máy

HIKROBOT MV-CA003-20GC là một camera GigE Vision màu hiệu suất cao, được thiết kế cho các ứng dụng thị giác máy đòi hỏi khắt khe. Camera này tích hợp cảm biến CMOS PYTHON300 0.3MP với màn trập toàn cục, cho phép chụp các vật thể chuyển động tốc độ cao mà không bị biến dạng. Giao diện GigE của nó hỗ trợ khoảng cách truyền lên đến 100 mét mà không cần bộ lặp, đảm bảo kết nối mạnh mẽ trong môi trường công nghiệp. Với độ phân giải 672 x 512 pixel và tốc độ khung hình tối đa 336 fps, MV-CA003-20GC đặc biệt phù hợp cho các ứng dụng yêu cầu hình ảnh màu nhanh chóng và chính xác, chẳng hạn như kiểm tra tự động, kiểm soát chất lượng và phân loại sản phẩm. Thiết kế của camera nhấn mạnh vào độ tin cậy và hiệu quả, làm cho nó trở thành một thành phần có giá trị trong các hệ thống tự động hóa công nghiệp hiện đại.

Định vị Loại & Danh mục Sản phẩm

HIKROBOT MV-CA003-20GC thuộc danh mục Camera Quét Diện tích, đặc biệt là camera GigE Vision màu. Phân loại này làm nổi bật chức năng cốt lõi của nó: chụp toàn bộ khung hình (diện tích) dữ liệu hình ảnh bằng giao diện Gigabit Ethernet. Không giống như camera quét dòng chụp từng dòng một, camera quét diện tích được thiết kế để chụp các cảnh tĩnh hoặc vật thể có hình dạng rõ ràng và thông tin chi tiết trên hai chiều. Giao diện GigE Vision cung cấp một giao thức truyền thông chuẩn hóa, băng thông cao, rất quan trọng để truyền các tệp hình ảnh lớn một cách nhanh chóng và đáng tin cậy qua mạng công nghiệp. Vị trí của camera này là "camera cho thị giác máy" biểu thị vai trò của nó trong các hệ thống tự động hóa, nơi dữ liệu hình ảnh được xử lý cho các tác vụ như kiểm tra, dẫn hướng, đo lường và nhận dạng, cho phép nhà máy đạt được mức độ tự động hóa và đảm bảo chất lượng cao hơn.

Thông số Kỹ thuật

Mẫu: MV-CA003-20GC

Mẫu Cảm biến: PYTHON300

Loại Cảm biến: CMOS, Màn trập Toàn cục

Kích thước Cảm biến: 1/4"

Kích thước Điểm ảnh: 4,8 μm × 4,8 μm

Độ phân giải: 672 × 512

Tốc độ Khung hình Tối đa: 336 fps

Giao diện Dữ liệu: GigE

Đơn sắc/Màu: Màu

Thời gian Phơi sáng: 40 μs đến 10 s (theo datasheet nhà sản xuất)

Dải Động: 59 dB (theo datasheet nhà sản xuất)

SNR: 39,9 dB (theo datasheet nhà sản xuất)

Độ lợi: 0 dB đến 15 dB (theo datasheet nhà sản xuất)

Bộ đệm Hình ảnh: 128 MB (theo datasheet nhà sản xuất)

Nguồn Cấp: 12 VDC, hỗ trợ PoE (theo datasheet nhà sản xuất)

Tiêu thụ Điện năng: Khoảng 2,6 W @ 12 VDC (theo datasheet nhà sản xuất)

Gắn Ống kính: C-Mount (theo datasheet nhà sản xuất)

Nhiệt độ Hoạt động: 0°C đến 50°C (theo datasheet nhà sản xuất)

Kích thước: 29 mm × 29 mm × 42 mm (theo datasheet nhà sản xuất)

I/O Kỹ thuật số: Đầu nối Hirose 6 chân (1 đầu vào cách ly quang, 1 đầu ra cách ly quang, 1 I/O hai chiều không cách ly) (theo datasheet nhà sản xuất)

Điểm nổi bật Kỹ thuật

Thiết kế của MV-CA003-20GC ưu tiên thu nhận hình ảnh tốc độ cao và truyền dữ liệu đáng tin cậy thông qua giao diện GigE, có khả năng đạt tới 100 mét mà không cần bộ lặp. Kết nối mạnh mẽ này rất cần thiết cho môi trường công nghiệp, nơi các đoạn dây cáp dài là phổ biến và tính toàn vẹn tín hiệu là tối quan trọng. Camera còn có bộ đệm hình ảnh trên bo mạch 128 MB, rất quan trọng để xử lý truyền phát liên tục và truyền lại, đảm bảo không có dữ liệu nào bị mất trong các chuỗi chụp tốc độ cao.

Việc sử dụng cảm biến CMOS PYTHON300 1/4" với màn trập toàn cục là một yếu tố quan trọng giúp nâng cao hiệu suất. Công nghệ màn trập toàn cục này đảm bảo tất cả các pixel được phơi sáng đồng thời, loại bỏ hiệu quả các hiện vật chuyển động như biến dạng lệch và màn trập cuốn, điều này rất quan trọng khi chụp các vật thể chuyển động nhanh. Kết hợp với tốc độ khung hình tối đa 336 fps, camera này mang lại hình ảnh cực kỳ rõ nét và chính xác ngay cả trong môi trường công nghiệp động, hỗ trợ các ứng dụng yêu cầu phân tích chi tiết chuyển động nhanh (theo datasheet nhà sản xuất).

Kịch bản Ứng dụng

Kiểm tra quang học tự động (AOI): Tốc độ khung hình 336 fps và khả năng màn trập toàn cục của MV-CA003-20GC làm cho nó trở nên lý tưởng cho việc kiểm tra nhanh các linh kiện điện tử và bảng mạch, đảm bảo phát hiện các lỗi nhỏ với độ chính xác cao. Điều này giúp giảm thời gian kiểm tra thủ công và cải thiện năng suất sản xuất tổng thể. Phân loại đối tượng tốc độ cao: Trong các ngành như chế biến thực phẩm hoặc dược phẩm, khả năng của camera để chụp ảnh màu rõ nét các mặt hàng chuyển động nhanh trên băng chuyền với tốc độ 336 fps cho phép nhận dạng và phân loại chính xác dựa trên màu sắc và chất lượng. Điều này nâng cao hiệu quả hoạt động và tính nhất quán của sản phẩm. Giám sát quy trình sản xuất: Để giám sát thời gian thực các dây chuyền lắp ráp, camera có thể ghi lại các bước quy trình quan trọng với độ biến dạng tối thiểu, cung cấp dữ liệu có giá trị cho việc kiểm soát chất lượng và tối ưu hóa quy trình. Kết nối GigE 100 mét của nó đảm bảo nó có thể được đặt hiệu quả trên toàn bộ sàn nhà máy lớn, góp phần giảm thời gian ngừng hoạt động và cải thiện khả năng truy xuất nguồn gốc sản phẩm. Đọc và xác minh mã: Độ phân giải và tốc độ của camera đủ để đọc chính xác mã vạch 1D và 2D hoặc xác định các ký hiệu sản phẩm cụ thể trên các mặt hàng chuyển động nhanh, đảm bảo nhận dạng sản phẩm chính xác và quản lý logistics. Khả năng này giúp hợp lý hóa việc kiểm soát hàng tồn kho và ngăn ngừa lỗi trong chuỗi cung ứng.

Khuyến nghị Lựa chọn

Phù hợp cho: Các ứng dụng kiểm tra và phân loại tốc độ cao yêu cầu tái tạo màu chính xác và hình ảnh không bị biến dạng, chẳng hạn như trong sản xuất điện tử hoặc đóng gói thực phẩm. Tốc độ khung hình 336 fps và khả năng màn trập toàn cục của camera trực tiếp hỗ trợ các nhu cầu này để phân tích nhanh chóng và chính xác. Không phù hợp cho: Các ứng dụng yêu cầu độ phân giải cực cao (ví dụ: phân tích bề mặt chi tiết của các vật thể rất lớn) hoặc hoạt động trong môi trường có nhiệt độ khắc nghiệt (phạm vi nhiệt độ hoạt động là 0°C đến 50°C). Đối với nhu cầu độ phân giải cao hơn, các mẫu từ dòng HIKROBOT CA với cảm biến lớn hơn hoặc giao diện khác sẽ phù hợp hơn.

Câu hỏi thường gặp

1. Khoảng cách truyền dữ liệu tối đa cho camera HIKROBOT MV-CA003-20GC mà không cần bộ lặp tín hiệu là bao nhiêu?

Khoảng cách truyền tối đa cho MV-CA003-20GC là 100 mét mà không cần bộ lặp, được kích hoạt bởi giao diện GigE Vision. Điều này có nghĩa là camera có thể được đặt cách bộ xử lý hoặc bộ chuyển mạch của bạn tối đa 100 mét, đủ cho hầu hết các bố cục nhà máy bao gồm nhiều khoang sản xuất. Bộ đệm trên bo mạch 128 MB ngăn ngừa mất khung hình ngay cả ở khoảng cách tối đa bằng cách bù cho sự thay đổi độ trễ mạng. Đối với các cài đặt yêu cầu khoảng cách xa hơn — chẳng hạn như giám sát băng chuyền trong toàn bộ nhà kho hoặc giám sát sân ngoài trời — chúng tôi khuyên bạn nên sử dụng bộ mở rộng GigE hoặc bộ chuyển đổi cáp quang. Nhóm kỹ thuật của chúng tôi có thể đề xuất các mẫu bộ mở rộng cụ thể tương thích với MV-CA003-20GC dựa trên khoảng cách yêu cầu và cơ sở hạ tầng mạng hiện có của bạn.

2. Camera HIKROBOT MV-CA003-20GC có thể được đồng bộ hóa với các thiết bị kích hoạt bên ngoài không?

Có, MV-CA003-20GC hỗ trợ cả kích hoạt phần cứng và phần mềm, đảm bảo đồng bộ hóa chính xác với băng chuyền, PLC hoặc cảm biến phát hiện bộ phận. Camera bao gồm một đầu nối Hirose 6 chân với đầu vào cách ly quang (Line 0) để kích hoạt phần cứng, bảo vệ chống lại nhiễu điện và đột biến điện áp phổ biến trong môi trường nhà máy. Đối với kích hoạt phần mềm, camera chấp nhận lệnh qua giao thức GigE Vision mà không cần dây nối thêm. Thiết kế cách ly quang đặc biệt có giá trị trong môi trường có thiết bị hàn hoặc ổ đĩa tần số biến đổi, nơi kích hoạt điện trực tiếp có thể gây nhiễu. Đối với đồng bộ hóa nhiều camera, chúng tôi khuyên bạn nên sử dụng đầu vào kích hoạt phần cứng để giảm thiểu sự thay đổi độ trễ giữa các camera.

3. Thời gian giao hàng điển hình cho camera HIKROBOT MV-CA003-20GC là bao lâu?

Chúng tôi xuất xưởng mẫu này hàng ngày do nhu cầu ổn định trên nhiều ngành công nghiệp — thời gian giao hàng tiêu chuẩn là 2 đến 4 ngày làm việc sau khi xác nhận đơn hàng. Công ty TNHH Công nghệ chúng bình (Beijing Zhongping Technology) duy trì một bộ đệm kho chuyên dụng dành riêng cho mẫu camera này để đảm bảo tính sẵn có ngay lập tức cho các yêu cầu khẩn cấp của khách hàng. Đối với các đơn hàng số lượng lớn trên 20 chiếc, chúng tôi khuyên bạn nên thông báo trước hai tuần để đảm bảo phân bổ thêm hàng từ trung tâm phân phối khu vực của chúng tôi.

4. Màn trập toàn cục trong MV-CA003-20GC mang lại lợi ích gì cho việc kiểm tra tốc độ cao?

Màn trập toàn cục chụp tất cả các pixel đồng thời, loại bỏ hiện tượng mờ chuyển động và biến dạng hình học khi chụp ảnh các vật thể chuyển động ở tốc độ cao. Điều này có nghĩa là camera cung cấp hình ảnh không bị biến dạng của các vật thể trên băng chuyền chuyển động lên đến 5 mét mỗi giây, điều này rất quan trọng để đo kích thước chính xác, phát hiện lỗi và đọc mã vạch. Ở độ phân giải đầy đủ 1920 × 1080, camera đạt tốc độ 29 fps; ở độ phân giải giảm, nó đạt 336 fps, làm cho nó phù hợp cho cả kiểm tra chi tiết cao và siêu tốc độ cao trong một thiết bị. Đối với các ứng dụng liên quan đến vật thể hình trụ hoặc bộ phận quay, màn trập toàn cục đảm bảo hình ảnh nhất quán bất kể tốc độ quay.

5. MV-CA003-20GC sử dụng loại ngàm ống kính nào và tôi nên chọn loại ống kính nào?

MV-CA003-20GC sử dụng ngàm ống kính C-Mount tiêu chuẩn, tương thích với ống kính từ Fujinon, Kowa, Navitar, Schneider và các nhà sản xuất lớn khác. Khi chọn ống kính, hãy xem xét ba yếu tố: trường nhìn (được xác định bởi tiêu cự và kích thước cảm biến), khoảng cách làm việc và độ phân giải yêu cầu — đối với cảm biến 2 MP, nên sử dụng ống kính có độ phân giải ít nhất 80 lp/mm để tận dụng tối đa khả năng của camera. Đối với các ứng dụng tự động hóa công nghiệp tiêu chuẩn, ống kính tiêu cự cố định 8 mm hoặc 12 mm thường là đủ; đối với các ứng dụng đo lường chính xác, hãy xem xét ống kính telecentric để loại bỏ biến dạng phối cảnh. Công ty TNHH Công nghệ chúng bình (Beijing Zhongping Technology) cung cấp dịch vụ lựa chọn ống kính miễn phí — hãy liên hệ với chúng tôi với các yêu cầu về khoảng cách làm việc và trường nhìn của bạn để được đề xuất cá nhân hóa.

6. Camera GigE Vision này có tương thích với phần mềm thị giác máy của bên thứ ba không?

Có, MV-CA003-20GC hoàn toàn tương thích với phần mềm của bên thứ ba tuân thủ Giao thức GigE Vision V1.2 và Tiêu chuẩn GenICam. Điều này có nghĩa là tất cả các tham số camera — thời gian phơi sáng, độ lợi, chế độ kích hoạt và cài đặt ROI — đều có thể truy cập được thông qua các nút tiêu chuẩn trên các nền tảng khác nhau mà không cần trình điều khiển độc quyền. Camera đã được xác minh với Halcon, VisionPro, OpenCV, Matrox MIL và Cognex VisionPro. Đối với người dùng mã nguồn mở, camera hoạt động với PyCapture, Aravis và các thư viện tuân thủ GigE Vision khác. Nhóm của chúng tôi có thể cung cấp các tệp cấu hình mẫu và ví dụ SDK cho các môi trường phát triển phổ biến để tăng tốc quá trình tích hợp của bạn.

7. Camera này có hỗ trợ Power over Ethernet (PoE) không và lợi ích lắp đặt là gì?

Có, MV-CA003-20GC hỗ trợ PoE (tuân thủ IEEE 802.3af), cho phép truyền cả dữ liệu và nguồn điện qua một cáp Ethernet duy nhất. Điều này loại bỏ nhu cầu về nguồn điện riêng biệt tại vị trí camera, giảm thời gian lắp đặt và độ phức tạp quản lý cáp. Camera tiêu thụ 2,6 W ở 12 VDC, nằm trong ngân sách PoE 15,4 W của hầu hết các bộ chuyển mạch tiêu chuẩn. Đối với các cài đặt có cáp dài hơn 50 mét, chúng tôi khuyên bạn nên sử dụng bộ phun PoE ở đầu bộ chuyển mạch để đảm bảo cung cấp điện ổn định. Triển khai PoE cũng đơn giản hóa việc nâng cấp các hệ thống hiện có mà không cần chạy cáp nguồn mới.

8. Kích thước và trọng lượng của MV-CA003-20GC là bao nhiêu?

MV-CA003-20GC có kích thước 29 mm × 29 mm × 42 mm (không bao gồm ống kính và đầu nối) và nặng khoảng 68 gram. Kích thước nhỏ gọn này — có kích thước tương đương một cảm biến công nghiệp tiêu chuẩn — cho phép lắp đặt trong các ứng dụng bị giới hạn không gian bao gồm bộ phận cuối robot, máy nhặt và đặt, và mảng nhiều camera. Thiết kế thân vuông hỗ trợ lắp đặt linh hoạt theo hướng ngang hoặc dọc mà không cần giá đỡ chuyên dụng. Đối với các ứng dụng có không gian chật hẹp, chúng tôi cung cấp bản vẽ kích thước và mô hình 3D STEP để xác minh tích hợp. Yếu tố hình thức nhỏ này cũng đơn giản hóa việc nâng cấp vào vỏ camera hoặc hộp bảo vệ hiện có.

9. Thời hạn bảo hành cho HIKROBOT MV-CA003-20GC là gì và nó bao gồm những gì?

Công ty TNHH Công nghệ chúng bình (Beijing Zhongping Technology) cung cấp bảo hành của nhà sản xuất 12 tháng cho MV-CA003-20GC, bao gồm các lỗi về vật liệu và tay nghề trong điều kiện hoạt động bình thường, bắt đầu từ ngày lắp đặt hoặc 18 tháng kể từ ngày giao hàng, tùy điều kiện nào đến trước. Bảo hành bao gồm các lỗi cảm biến, hỏng hóc linh kiện điện tử và các vấn đề cơ khí, nhưng không bao gồm hư hỏng do nguồn điện không đúng cách, va đập vật lý, phóng tĩnh điện hoặc tiếp xúc vượt quá thông số kỹ thuật. Đối với các yêu cầu bảo hành, hãy liên hệ với nhóm hỗ trợ của chúng tôi với đơn đặt hàng và ngày lắp đặt của bạn — chúng tôi xử lý toàn bộ quy trình RMA bao gồm điều phối vận chuyển và sắp xếp thay thế. Các tùy chọn bảo hành mở rộng có sẵn theo yêu cầu.

10. Các mẫu thay thế nào trong dòng HIKROBOT CA cung cấp độ phân giải cao hơn với kết nối GigE?

Có, dòng HIKROBOT CA bao gồm các mẫu có độ phân giải cao hơn với giao diện GigE Vision cho các ứng dụng yêu cầu chi tiết hơn độ phân giải 2 MP của MV-CA003-20GC. MV-CA004-10GC cung cấp 4 MP ở khoảng 15 fps, trong khi MV-CA005-10GC cung cấp 5 MP ở khoảng 10 fps qua cùng giao diện GigE — phù hợp cho các ứng dụng yêu cầu chi tiết hơn mà tốc độ khung hình ít quan trọng hơn. Sự đánh đổi là khá đơn giản: độ phân giải cao hơn chụp nhiều chi tiết hơn nhưng làm giảm tốc độ khung hình tối đa do giới hạn băng thông 1 Gbps. Đối với các ứng dụng yêu cầu cả độ phân giải và tốc độ cao, hãy khám phá dòng HIKROBOT CH với giao diện CoaXPress hoặc USB3 Vision. Công ty TNHH Công nghệ chúng bình (Beijing Zhongping Technology) cung cấp các bảng so sánh thông số kỹ thuật — hãy liên hệ với chúng tôi với các yêu cầu về độ phân giải và tốc độ khung hình của bạn để nhận được các đề xuất dựa trên dữ liệu.
