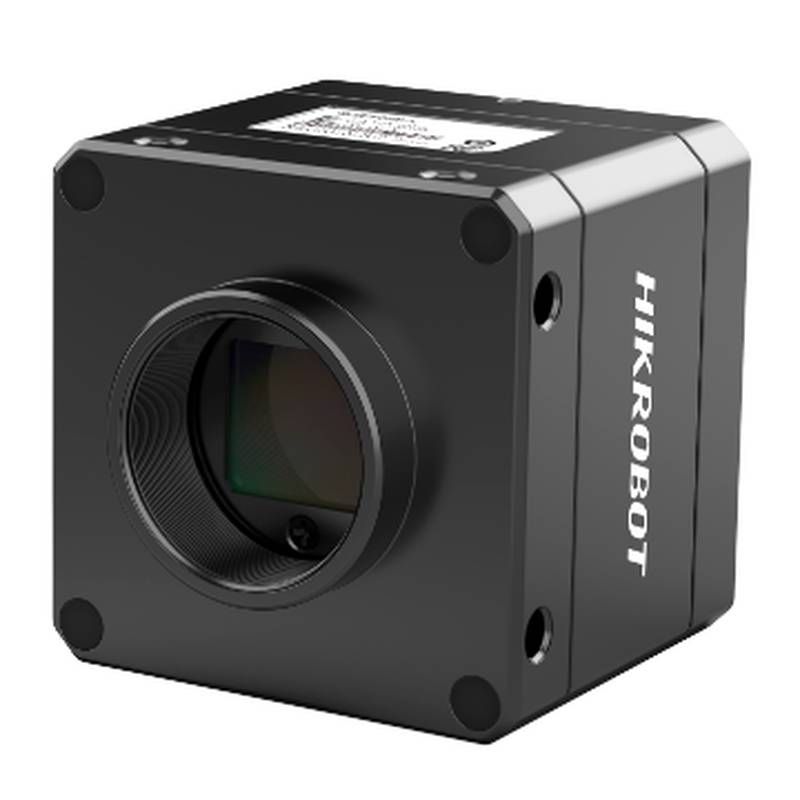

HIKROBOT MV-CH050-90XM-C-NN là một camera quét diện tích thị giác máy công nghiệp 5MP được thiết kế cho các ứng dụng có độ chính xác cao trong sản xuất tự động, mang lại chất lượng hình ảnh vượt trội và truyền dữ liệu nhanh chóng. Camera quét diện tích công nghiệp này, được trang bị cảm biến Gpixel GMAX2505, xuất sắc trong các tác vụ kiểm tra chi tiết, đo lường chính xác và định vị đáng tin cậy trong môi trường công nghiệp đòi hỏi khắt khe. Thiết kế chắc chắn và các tính năng tiên tiến của nó làm cho nó trở thành một thành phần thiết yếu cho sản xuất hiện đại tìm kiếm hiệu quả và kiểm soát chất lượng được nâng cao.
Định vị Loại & Danh mục Sản phẩm
HIKROBOT MV-CH050-90XM-C-NN được phân loại đặc biệt là camera quét diện tích công nghiệp cao cấp. Nó thuộc danh mục rộng hơn là camera thị giác máy, rất quan trọng cho việc kiểm tra tự động, dẫn hướng và kiểm soát chất lượng trong sản xuất. Không giống như camera quét dòng chụp ảnh từng dòng, camera quét diện tích chụp toàn bộ ảnh cùng một lúc, làm cho chúng phù hợp với các đối tượng tĩnh hoặc cảnh có chuyển động hạn chế. Mẫu máy cụ thể này được định vị cho các ứng dụng yêu cầu độ phân giải cao và tốc độ khung hình cao, như được chỉ ra bởi độ phân giải 5MP và khả năng tốc độ khung hình ấn tượng. Thiết kế của nó nhắm đến các ngành công nghiệp như sản xuất điện tử, kiểm tra bán dẫn và sản xuất bảng điều khiển, nơi độ chính xác và tốc độ là tối quan trọng. Dựa trên phân loại này, khả năng của camera được trình bày chi tiết hơn trong thông số kỹ thuật của nó.
Thông số kỹ thuật
Độ phân giải: 2592 × 2160
Tốc độ khung hình: 213 fps @ 2592 × 2160 Mono 8
Giao diện: CoaXPress với giao diện DIN
Kích thước pixel: 2,5 μm × 2,5 μm
Loại cảm biến: CMOS, màn trập toàn cục
Mẫu cảm biến: Gpixel GMAX2505
Kích thước cảm biến: 1/2"
Dải động: 63,8 dB
SNR: 37 dB
Độ lợi: 1,0x, 1,25x, 1,5x, 1,75x, 2,0x
Thời gian phơi sáng: 5 μs đến 10 giây
Chế độ phơi sáng: Tắt, Một lần, Liên tục
Đơn sắc/màu: Đơn sắc
Định dạng pixel: Mono 8/12
Binning: Hỗ trợ 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Decimation: Hỗ trợ 1 × 1, 1 × 2, 1 × 4, 2 × 1, 2 × 2, 2 × 4, 4 × 1, 4 × 2, 4 × 4
Hình ảnh đảo ngược: Hỗ trợ xuất hình ảnh đảo ngược theo chiều ngang và chiều dọc
I/O kỹ thuật số: Đầu nối P10 12 chân cung cấp nguồn và I/O, bao gồm đầu vào cách ly quang × 1 (Line 0), đầu ra cách ly quang × 1 (Line 1), I/O hai chiều không cách ly × 1 (Line 2) và RS-232 × 1
Kích thước: 50 mm × 50 mm × 45 mm
Trọng lượng: Khoảng [Không có dữ liệu trọng lượng trong dữ liệu được cung cấp]
Hỗ trợ hệ điều hành: Windows 7/10 32/64 bit, Windows 11 64 bit và Linux 32/64 bit
Điểm nhấn kỹ thuật
Giá trị thiết kế cấu trúc và điện
Kích thước nhỏ gọn 50 mm × 50 mm × 45 mm của camera cho phép tích hợp dễ dàng vào các hệ thống tự động bị hạn chế về không gian, một yếu tố quan trọng trong sản xuất hiện đại. Giao diện CoaXPress, có khả năng truyền dữ liệu tốc độ cao, đảm bảo rằng ngay cả ở độ phân giải tối đa 2592 × 2160 và tốc độ khung hình 213 fps, dữ liệu hình ảnh được truyền hiệu quả mà không bị tắc nghẽn theo bảng dữ liệu của nhà sản xuất. Giao diện tốc độ cao này rất quan trọng cho các ứng dụng xử lý hình ảnh thời gian thực, giảm thiểu độ trễ và tối đa hóa thông lượng trong các môi trường công nghiệp đòi hỏi khắt khe.
Giá trị hiệu suất và độ tin cậy
HIKROBOT MV-CH050-90XM-C-NN có cảm biến CMOS màn trập toàn cục Gpixel GMAX2505, đóng vai trò quan trọng trong việc chụp ảnh chất lượng cao với hiện vật chuyển động tối thiểu, như đã nêu trong thông số kỹ thuật sản phẩm. Công nghệ màn trập toàn cục này, kết hợp với kích thước pixel 2,5 μm × 2,5 μm, góp phần tạo ra dải động cao 63,8 dB và SNR 37 dB. Các thông số kỹ thuật này rất quan trọng đối với các ứng dụng yêu cầu trích xuất chi tiết chính xác trong điều kiện ánh sáng đầy thử thách và để đảm bảo độ tin cậy của hệ thống kiểm tra và đo lường dựa trên hình ảnh trong thời gian hoạt động kéo dài.
Kịch bản ứng dụng
Kiểm tra bán dẫn: Độ phân giải 5MP (2592 × 2160) và tốc độ khung hình cao 213 fps của camera cho phép kiểm tra chi tiết các tấm wafer và linh kiện bán dẫn, xác định các lỗi nhỏ có thể ảnh hưởng đến hiệu suất. Khả năng này đảm bảo năng suất cao hơn và độ tin cậy sản phẩm trong sản xuất bán dẫn. AOI sản xuất điện tử: Đối với Kiểm tra quang học tự động (AOI) trong điện tử, độ chính xác của camera rất quan trọng để phát hiện các lỗi mối hàn, lỗi lắp đặt linh kiện và các vấn đề chất lượng khác trên bảng mạch in. Độ phân giải và tốc độ cao của nó tạo điều kiện kiểm tra nhanh chóng nhưng kỹ lưỡng, giảm nguy cơ sản phẩm lỗi đến tay người tiêu dùng và kéo dài tuổi thọ hoạt động của thiết bị sản xuất thông qua việc phát hiện lỗi sớm. Kiểm tra bảng điều khiển và FPD: Trong quá trình sản xuất Màn hình phẳng (FPD), camera có thể được sử dụng để phát hiện các lỗi bề mặt, các bất thường của pixel và các vấn đề về tính toàn vẹn cấu trúc với độ chính xác cao. Khả năng nắm bắt các chi tiết nhỏ với tốc độ cao đảm bảo chất lượng nhất quán trong sản xuất màn hình, góp phần vào tuổi thọ sản phẩm và sự hài lòng của người dùng. Ứng dụng 3D và Chụp chuyển động: Tận dụng tốc độ khung hình và độ phân giải cao, camera này có thể đóng vai trò là thành phần trong hệ thống hình ảnh 3D hoặc để chụp chuyển động tốc độ cao. Điều này có giá trị đối với các ứng dụng yêu cầu phân tích không gian chi tiết hoặc theo dõi các vật thể chuyển động nhanh, do đó nâng cao độ chính xác của các quy trình tự động và cho phép các hoạt động sản xuất năng động hơn.
Khuyến nghị lựa chọn
Kịch bản phù hợp: HIKROBOT MV-CH050-90XM-C-NN rất phù hợp cho các ứng dụng yêu cầu độ phân giải cao và thu nhận hình ảnh nhanh chóng, chẳng hạn như kiểm tra điện tử chính xác hoặc phân tích bán dẫn chi tiết. Độ phân giải 2592 × 2160 và tốc độ khung hình 213 fps theo bảng dữ liệu của nhà sản xuất làm cho nó lý tưởng để xác định các lỗi nhỏ mà độ rõ nét và tốc độ hình ảnh rất quan trọng để duy trì thông lượng cao và kiểm soát chất lượng. Kịch bản không phù hợp: Mẫu này có thể kém phù hợp hơn cho các ứng dụng yêu cầu độ nhạy ánh sáng cực thấp mà không có đèn chiếu sáng bổ sung hoặc cho môi trường có biến động nhiệt độ khắc nghiệt vượt quá phạm vi hoạt động công nghiệp tiêu chuẩn, vì thông số kỹ thuật chi tiết về các giới hạn cụ thể này không được làm rõ hoàn toàn trong tất cả các điểm dữ liệu. Việc thiếu quạt làm mát rõ ràng trên biến thể cụ thể này (MV-CH050-90XM-C-NN) cho thấy nó được tối ưu hóa cho các điều kiện hoạt động điển hình hơn là các tình huống tải đầy liên tục, nhiệt độ cao kéo dài mà không có quản lý nhiệt đầy đủ. So sánh với các mẫu tương tự: Mặc dù MV-CH050-90XM-C-NN cung cấp sự cân bằng mạnh mẽ giữa độ phân giải và tốc độ, các mẫu có độ phân giải cao hơn trong dòng CH của Hikrobot, chẳng hạn như MV-CH250-90XM-C-NN (độ phân giải 5120 × 5120), có sẵn cho các ứng dụng yêu cầu mức độ chi tiết cao hơn nữa, mặc dù thường có tốc độ khung hình thấp hơn.
Câu hỏi thường gặp
1. Camera HIKROBOT MV-CH050-90XM-C-NN có giao tiếp với hệ thống GigE Vision không?
Không, camera này sử dụng giao diện CoaXPress, cung cấp băng thông cao hơn đáng kể so với GigE Vision — hỗ trợ 213 fps ở độ phân giải 5MP. Điều này có nghĩa là nếu hệ thống hiện tại của bạn được xây dựng xung quanh bộ thu khung hình GigE Vision, bạn sẽ cần thay thế bộ thu khung hình hoặc chọn một mẫu camera khác. Bộ chuyển đổi giao diện có sẵn nhưng thường làm tăng độ trễ có thể ảnh hưởng đến hiệu suất kích hoạt tốc độ cao. Đối với khách hàng nâng cấp từ GigE lên CoaXPress, chúng tôi có thể cung cấp các đề xuất bộ thu khung hình tương thích với MV-CH050-90XM-C-NN. Nhóm kỹ thuật của chúng tôi cũng có thể giúp đánh giá liệu hệ thống hiện tại của bạn có thể biện minh cho việc nâng cấp giao diện dựa trên yêu cầu tốc độ của bạn hay không.
2. Thời gian giao hàng điển hình cho HIKROBOT MV-CH050-90XM-C-NN là bao lâu?
Các đơn đặt hàng một chiếc cho MV-CH050-90XM-C-NN được vận chuyển trong vòng 3 đến 7 ngày làm việc từ kho khu vực của chúng tôi. Đối với các đơn hàng vượt quá 10 chiếc, thời gian giao hàng kéo dài đến 2 đến 3 tuần do yêu cầu hiệu chuẩn nhà máy và xác minh chất lượng cho các lô sản xuất số lượng lớn. Beijing Zhongping Technology cung cấp giao hàng theo giai đoạn cho các đơn hàng số lượng lớn — chúng tôi có thể chia lô hàng để bạn nhận được những chiếc đầu tiên ngay lập tức trong khi phần còn lại theo sau sau khi xử lý tại nhà máy.
3. Khoảng giá cho HIKROBOT MV-CH050-90XM-C-NN là bao nhiêu?
Giá cho MV-CH050-90XM-C-NN thường dao động từ 3.800 đến 5.200 USD tùy thuộc vào cấu hình, số lượng đặt hàng và điều kiện thị trường hiện tại. Mức giá này phản ánh giao diện CoaXPress và khả năng tốc độ cao 213 fps, là những tính năng cao cấp so với các camera GigE Vision tiêu chuẩn trong cùng lớp độ phân giải. Giảm giá số lượng có sẵn cho các đơn hàng từ 5 chiếc trở lên. Giá có thể thay đổi do tỷ giá hối đoái và điều chỉnh của nhà sản xuất. Liên hệ với chúng tôi để nhận báo giá chính xác dựa trên cấu hình và yêu cầu số lượng cụ thể của bạn.
4. Tốc độ khung hình tối đa ở độ phân giải đầy đủ cho camera này là bao nhiêu?
MV-CH050-90XM-C-NN đạt 213 fps ở độ phân giải đầy đủ 2592 × 2160 ở chế độ Mono 8. Ở độ sâu bit cao hơn, tốc độ khung hình giảm xuống khoảng 170 fps (Mono 10) và 140 fps (Mono 12) do thông lượng dữ liệu tăng lên. Hiệu suất tốc độ cao này được kích hoạt bởi giao diện CoaXPress và cảm biến màn trập toàn cục Gpixel GMAX2505. Đối với hầu hết các tác vụ kiểm tra tốc độ cao — chẳng hạn như kiểm tra web, phân loại tốc độ cao hoặc giám sát bề mặt liên tục — Mono 8 cung cấp độ phân giải thang độ xám đủ trong khi tối đa hóa thông lượng. Chỉ chọn Mono 10 hoặc 12 nếu ứng dụng của bạn yêu cầu phân biệt thang độ xám tinh tế hơn.
5. Có các tùy chọn vận chuyển nhanh cho camera này không?
Có, có dịch vụ vận chuyển nhanh cho MV-CH050-90XM-C-NN. Thời gian xử lý tiêu chuẩn được xử lý trong vòng 1-2 ngày làm việc, và vận chuyển nhanh có thể giảm tổng thời gian giao hàng xuống còn 2-4 ngày làm việc tùy thuộc vào điểm đến của bạn. Chúng tôi khuyên bạn nên nêu rõ thời hạn giao hàng của mình tại thời điểm đặt hàng để đội ngũ hậu cần của chúng tôi có thể chọn phương thức vận chuyển tối ưu. Đối với các yêu cầu khẩn cấp, hãy liên hệ với chúng tôi trước khi đặt hàng để xác nhận tính sẵn có của hàng tồn kho. Vận chuyển nhanh không ảnh hưởng đến giá sản phẩm, chỉ ảnh hưởng đến thành phần chi phí hậu cần.
6. MV-CH050-90XM-C-NN có hoạt động với phần mềm thị giác của bên thứ ba không?
Có, MV-CH050-90XM-C-NN hoàn toàn tuân thủ GenICam và tiêu chuẩn CoaXPress, đảm bảo khả năng tương thích với nhiều loại phần mềm của bên thứ ba bao gồm Halcon, VisionPro, OpenCV và Cognex VisionPro. Tất cả các tham số của camera — thời gian phơi sáng, độ lợi, chế độ kích hoạt — đều có thể truy cập được thông qua các nút GenICam tiêu chuẩn hóa mà không cần trình điều khiển độc quyền. Camera cũng hỗ trợ SFNC (Quy ước đặt tên tính năng tiêu chuẩn), đơn giản hóa việc tích hợp trên các nền tảng khác nhau. Để tích hợp tùy chỉnh, nhóm của chúng tôi có thể cung cấp mã mẫu và tệp cấu hình cho các môi trường phát triển phổ biến.
7. Bảo hành nào được cung cấp cho HIKROBOT MV-CH050-90XM-C-NN?
Beijing Zhongping Technology cung cấp bảo hành 12 tháng của nhà sản xuất cho MV-CH050-90XM-C-NN, bao gồm các lỗi về vật liệu và tay nghề trong điều kiện hoạt động bình thường, bắt đầu từ ngày lắp đặt hoặc 18 tháng kể từ ngày giao hàng, tùy điều kiện nào đến trước. Bảo hành bao gồm các lỗi cảm biến, lỗi linh kiện điện tử và các vấn đề cơ học, nhưng không bao gồm hư hỏng do nguồn điện không đúng cách, đột biến điện, tác động vật lý hoặc phơi nhiễm ngoài các điều kiện được đánh giá. Đối với yêu cầu bảo hành, hãy liên hệ với nhóm hỗ trợ của chúng tôi với đơn đặt hàng và ngày lắp đặt của bạn — chúng tôi xử lý toàn bộ quy trình RMA. Các tùy chọn bảo hành mở rộng có sẵn theo yêu cầu — liên hệ với chúng tôi để biết các điều khoản bảo hành.
8. Tôi nên xem xét những đánh đổi về độ phân giải và tốc độ nào trong dòng CH?
MV-CH050-90XM-C-NN cung cấp 5MP ở tốc độ 213 fps, làm cho nó trở thành lựa chọn tốt nhất cho các ứng dụng tốc độ cao mà độ phân giải trên 5MP không cần thiết. Đối với nhu cầu độ phân giải cao hơn, MV-CH120-90XM-C-NN cung cấp 12MP ở khoảng 91 fps và MV-CH250-90XM-C-NN cung cấp 25MP ở khoảng 40 fps. Sự đánh đổi rất đơn giản: độ phân giải cao hơn chụp chi tiết hơn nhưng giảm tốc độ khung hình qua cùng một giao diện CoaXPress. Chọn mẫu 5MP cho các ứng dụng yêu cầu chụp chuyển động tốc độ cao; chọn 12MP hoặc 25MP cho các ứng dụng yêu cầu chi tiết hơn mà tốc độ chậm hơn có thể chấp nhận được. Nhóm kỹ thuật của chúng tôi có thể giúp kết hợp độ phân giải và tốc độ với yêu cầu ứng dụng cụ thể của bạn.
9. Các khoảng thời gian bảo trì được đề xuất cho camera này là gì?
MV-CH050-90XM-C-NN được thiết kế cho hoạt động công nghiệp mạnh mẽ với bảo trì định kỳ tối thiểu. Chúng tôi khuyên bạn nên kiểm tra và làm sạch ống kính và cửa sổ cảm biến sau mỗi 5.000 giờ hoạt động hoặc hàng năm để ngăn ngừa bụi tích tụ có thể làm giảm chất lượng hình ảnh. Vỏ đạt chuẩn IP40 cung cấp khả năng bảo vệ chống lại các hạt lớn hơn 1mm, nhưng môi trường nhiều bụi có thể yêu cầu làm sạch thường xuyên hơn. Để biết quy trình làm sạch — bao gồm dung môi và loại tăm bông được phê duyệt — hãy tham khảo hướng dẫn sử dụng. Để lập kế hoạch bảo trì liên tục, nhóm hỗ trợ của chúng tôi có thể cung cấp một mẫu lịch bảo trì phòng ngừa được tùy chỉnh cho môi trường hoạt động của bạn.
10. Có các tùy chọn giao diện nào nếu CoaXPress không phù hợp với hệ thống của tôi không?
Nếu giao diện CoaXPress của MV-CH050-90XM-C-NN không phù hợp với hệ thống hiện có của bạn, Hikrobot cung cấp các mẫu thay thế trong dòng CH với các giao diện khác nhau. Đối với môi trường GigE Vision, hãy xem xét MV-CH050-10GM (độ phân giải 5MP tương tự ở khoảng 15 fps). Đối với hệ thống USB3 Vision, hãy xem xét MV-CH050-60UM (độ phân giải 5MP tương tự ở khoảng 20 fps). Cả hai lựa chọn thay thế đều giữ nguyên độ phân giải 5MP nhưng ở tốc độ khung hình thấp hơn đáng kể. Việc lựa chọn phụ thuộc vào khoản đầu tư vào cơ sở hạ tầng hiện có của bạn — thay thế bộ thu khung hình có thể ít tốn kém hơn so với thiết kế lại toàn bộ hệ thống thị giác. Nhóm kỹ thuật của chúng tôi có thể cung cấp phân tích chi phí-lợi ích nâng cấp giao diện cho tình huống cụ thể của bạn.
