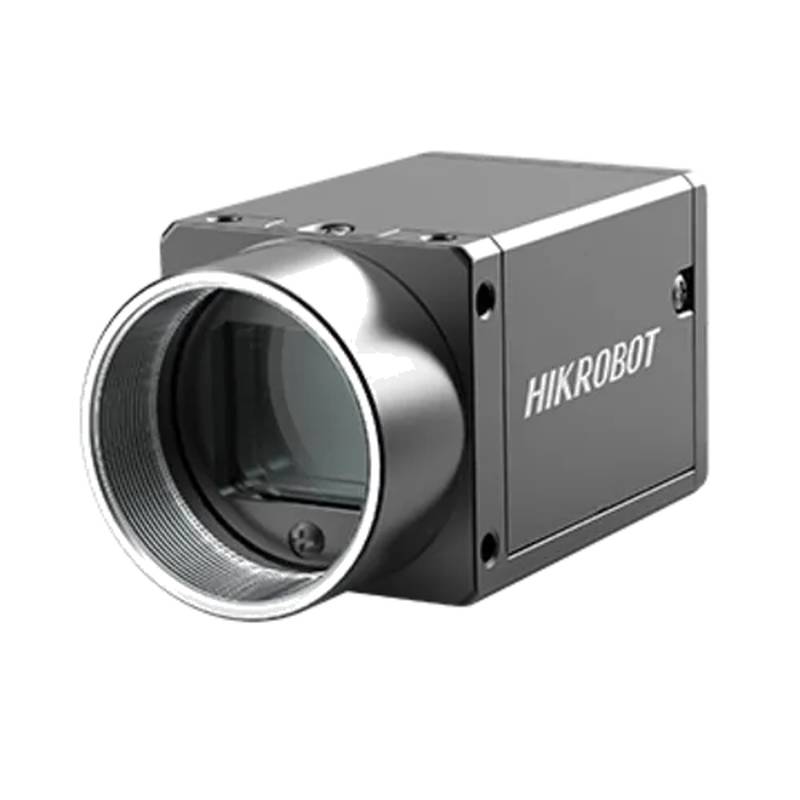

Máy ảnh Vision Công nghiệp HIKROBOT MV-CH089-10GM 8.9MP GigE Đơn sắc

Máy ảnh tầm nhìn máy MV-CH089-10GM của HIKROBOT là máy ảnh tầm nhìn máy GigE đơn sắc 8.9MP, được thiết kế cho các tác vụ kiểm tra công nghiệp và tự động hóa có độ phân giải cao. Máy ảnh này đóng vai trò quan trọng trong việc kiểm soát chất lượng, phát hiện lỗi và giám sát quy trình trong nhiều lĩnh vực sản xuất khác nhau, nơi mà việc thu nhận hình ảnh rõ ràng và chính xác là tối quan trọng để xác định ngay cả những bất thường nhỏ nhất. Hiểu rõ thông số kỹ thuật và khả năng của nó là điều cần thiết đối với các kỹ sư và chuyên gia mua hàng đang tìm kiếm các giải pháp tầm nhìn đáng tin cậy. Tài liệu này cung cấp một cái nhìn tổng quan toàn diện về MV-CH089-10GM, chi tiết các thông số kỹ thuật của nó, làm nổi bật các tính năng thiết kế và hiệu suất chính, khám phá các kịch bản ứng dụng của nó, đưa ra các khuyến nghị lựa chọn và giải quyết các câu hỏi thường gặp để tạo điều kiện thuận lợi cho việc ra quyết định sáng suốt.

Định vị Loại & Danh mục Sản phẩm

Máy ảnh HIKROBOT MV-CH089-10GM được phân loại là máy ảnh tầm nhìn máy GigE (Gigabit Ethernet) với cảm biến đơn sắc độ phân giải cao. Máy ảnh tầm nhìn GigE sử dụng giao diện Ethernet để truyền dữ liệu, mang lại lợi thế về tốc độ, độ dài cáp và tích hợp hệ thống so với các giao diện cũ hơn. Mẫu máy cụ thể này, với cảm biến 8.9 megapixel, định vị nó trong phân khúc độ phân giải cao của thị trường máy ảnh tầm nhìn máy, phục vụ các ứng dụng đòi hỏi chi tiết vượt trội. Phân loại phổ biến cho máy ảnh tầm nhìn máy bao gồm loại giao diện (GigE, USB3 Vision, CoaXPress), loại cảm biến (đơn sắc, màu) và độ phân giải. Tên gọi MV-CH089-10GM là máy ảnh GigE đơn sắc cho thấy sự phù hợp của nó với các ứng dụng mà thông tin màu sắc không quan trọng và ưu tiên tối đa hóa độ nhạy và khả năng thu nhận chi tiết. Dựa trên phân loại này, độ phân giải 8.9MP khiến nó trở thành một đối thủ mạnh cho các tác vụ kiểm tra phức tạp đòi hỏi khả năng phân biệt các chi tiết nhỏ.

Thông số kỹ thuật

Độ phân giải cảm biến: 8.9 MP

Loại cảm biến: CMOS đơn sắc

Kích thước pixel: 3.45 µm × 3.45 µm

Giao diện: GigE

Tốc độ khung hình tối đa: 10 fps (ở độ phân giải đầy đủ)

Loại màn trập: Màn trập toàn cục

Kiểm soát phơi sáng: Phơi sáng thủ công/tự động

Kiểm soát độ lợi: Độ lợi thủ công/tự động

Dải tương phản động: 71 dB

Độ nhạy (độ phản xạ 50%): 0.1 lx

Độ sâu bit: 8/10/12 bit

Ngàm ống kính: C-mount

Nguồn điện: DC 12-24 V

Tiêu thụ điện năng: Tối đa 6 W

Nhiệt độ hoạt động: -20°C đến 60°C

Nhiệt độ lưu trữ: -30°C đến 80°C

Kích thước: 50 mm × 50 mm × 60 mm

Trọng lượng: Khoảng 120 g

Cấp bảo vệ: IP30

Giao thức được hỗ trợ: GigE Vision, GenICam

Đồng bộ hóa: Kích hoạt phần cứng, Kích hoạt phần mềm

Điểm nổi bật về kỹ thuật

MV-CH089-10GM có cơ chế màn trập toàn cục, rất quan trọng để chụp các vật thể chuyển động nhanh mà không bị nhòe chuyển động. Với tốc độ khung hình tối đa 10 fps ở độ phân giải đầy đủ 8.9 MP, máy ảnh này đảm bảo rằng các chi tiết quan trọng của quy trình công nghiệp động được ghi lại chính xác, cho phép phân tích và kiểm soát chất lượng chính xác trong các ứng dụng tốc độ cao. Thiết kế màn trập toàn cục là một lựa chọn kỹ thuật cơ bản cho các ứng dụng mà ngay cả những biến dạng nhỏ do hiệu ứng màn trập cuộn có thể làm ảnh hưởng đến độ chính xác của việc kiểm tra.

Dải nhiệt độ hoạt động mạnh mẽ từ -20°C đến 60°C, cùng với kích thước nhỏ gọn 50 mm × 50 mm × 60 mm, giúp nó phù hợp để tích hợp vào nhiều môi trường công nghiệp khác nhau, bao gồm cả những môi trường có điều kiện khí hậu ít được kiểm soát hơn. Khả năng phục hồi về cấu trúc và môi trường này nâng cao độ tin cậy và khả năng ứng dụng của nó trong các môi trường sản xuất đòi hỏi khắt khe, góp phần vào hiệu suất ổn định và giảm nhu cầu bảo trì.

Các kịch bản ứng dụng

Kiểm tra PCB độ phân giải cao: Cảm biến đơn sắc 8.9 MP ghi lại các chi tiết phức tạp trên bảng mạch in, đảm bảo phát hiện các lỗi nhỏ như cầu hàn, chân linh kiện bị bong hoặc lệch vị trí linh kiện. Độ nhạy 0.1 lx cho phép chụp ảnh rõ ràng ngay cả trong điều kiện ánh sáng khó khăn, giảm nhu cầu thiết lập chiếu sáng rộng rãi và do đó kéo dài tuổi thọ của hệ thống kiểm tra. Xác minh lắp ráp tự động: Với màn trập toàn cục và tốc độ khung hình 10 fps ở độ phân giải đầy đủ, MV-CH089-10GM xác minh chính xác vị trí và hướng chính xác của các linh kiện nhỏ trong quá trình lắp ráp tự động. Khả năng giảm thiểu hiện tượng nhòe chuyển động của máy ảnh đảm bảo độ chính xác nhất quán, điều này trực tiếp dẫn đến ít lỗi lắp ráp hơn và cải thiện chất lượng sản phẩm. Phát hiện lỗi bề mặt: Máy ảnh tầm nhìn máy này lý tưởng để kiểm tra bề mặt của hàng hóa sản xuất xem có các lỗi, vết trầy xước hoặc sự không nhất quán tinh tế hay không. Độ phân giải 8.9 MP cung cấp độ rõ nét cần thiết để xác định các lỗi có thể bị bỏ sót bởi các máy ảnh có độ phân giải thấp hơn, dẫn đến nâng cao chất lượng sản phẩm và giảm tỷ lệ phế liệu. Đo lường và đo đạc: Kích thước pixel chính xác 3.45 µm × 3.45 µm, khi kết hợp với các ống kính và hiệu chuẩn phù hợp, cho phép đo kích thước chính xác trong môi trường công nghiệp. Khả năng này hỗ trợ kiểm soát chất lượng bằng cách đảm bảo các thành phần đáp ứng các yêu cầu dung sai nghiêm ngặt, do đó giảm thiểu việc làm lại tốn kém.

Khuyến nghị lựa chọn

Phù hợp cho: Máy ảnh HIKROBOT MV-CH089-10GM rất phù hợp cho các ứng dụng yêu cầu chụp ảnh độ phân giải cao và phát hiện lỗi chính xác, đặc biệt trong sản xuất điện tử và lắp ráp tự động. Sự phù hợp của nó được nhấn mạnh bởi độ phân giải 8.9 MP và màn trập toàn cục, giúp giảm thiểu hiện tượng nhòe chuyển động để có hình ảnh rõ nét về các chi tiết chuyển động nhanh hoặc phức tạp. Dải nhiệt độ hoạt động -20°C đến 60°C cũng cho thấy khả năng thích ứng của nó với các điều kiện sàn nhà máy khác nhau. Không phù hợp cho: Mẫu máy này không lý tưởng cho các ứng dụng đòi hỏi thông tin màu sắc để xác định lỗi hoặc cho các môi trường có nhiệt độ môi trường cực cao trên 60°C mà không có giải pháp làm mát bổ sung. Ngoài ra, mặc dù 10 fps đủ cho nhiều tác vụ, việc theo dõi đối tượng liên tục tốc độ rất cao hoặc chụp sự kiện nhanh chóng có thể yêu cầu máy ảnh có tốc độ khung hình cao hơn đáng kể.

Cân nhắc: Nếu yêu cầu tốc độ khung hình cao hơn cho các quy trình cực kỳ nhanh chóng, HIKROBOT MV-CH250-10GM, một máy ảnh GigE tương tự trong cùng dòng, cung cấp tốc độ khung hình 25 fps ở độ phân giải của nó, cung cấp một con đường nâng cấp tiềm năng cho các ứng dụng động đòi hỏi khắt khe.

Câu hỏi thường gặp

1. Tốc độ truyền dữ liệu tối đa cho HIKROBOT MV-CH089-10GM khi hoạt động ở độ phân giải đầy đủ là bao nhiêu?

Tốc độ truyền dữ liệu tối đa được quy định bởi giao diện GigE, hỗ trợ tốc độ Gigabit Ethernet, cho phép truyền dữ liệu hình ảnh hiệu quả. Khi hoạt động ở độ phân giải đầy đủ 8.9 MP, đầu ra của máy ảnh được tối đa hóa bởi tốc độ khung hình 10 fps, đảm bảo luồng thông tin hình ảnh chất lượng cao mạnh mẽ, rất quan trọng cho việc phân tích chi tiết và các tác vụ kiểm tra. Tối ưu hóa thêm việc truyền dữ liệu có thể đạt được thông qua các cài đặt cấu hình máy ảnh và cơ sở hạ tầng mạng.

2. Máy ảnh này có tương thích với các hệ thống tầm nhìn máy sử dụng các thành phần hoặc phần mềm không thuộc thương hiệu HIKROBOT không?

Có, HIKROBOT MV-CH089-10GM được thiết kế để tương thích với nhiều hệ thống tầm nhìn máy khác nhau do tuân thủ các tiêu chuẩn ngành. Nó hỗ trợ các giao thức GigE Vision và GenICam, là các tiêu chuẩn mở cho phép tích hợp liền mạch với các thư viện phần mềm, phần cứng và máy ảnh của bên thứ ba từ nhiều nhà sản xuất khác nhau, tạo điều kiện cho thiết kế hệ thống linh hoạt.

3. Thời gian giao hàng tiêu chuẩn cho MV-CH089-10GM là bao lâu?

Thời gian giao hàng tiêu chuẩn cho máy ảnh công nghiệp 8.9 MP này thường là 3 đến 7 ngày làm việc sau khi xác nhận đơn hàng, tùy thuộc vào mức tồn kho hiện tại và yêu cầu cấu hình. Chúng tôi duy trì kho khu vực của mẫu này để hỗ trợ giao hàng nhanh cho hầu hết các đơn hàng tiêu chuẩn. Để biết tính khả dụng theo thời gian thực và các tùy chọn vận chuyển nhanh, hãy liên hệ với bộ phận hậu cần của chúng tôi với ngày giao hàng bạn yêu cầu.

4. Màn trập toàn cục trong MV-CH089-10GM mang lại lợi ích gì cho các ứng dụng tốc độ cao so với màn trập cuộn?

Màn trập toàn cục chụp toàn bộ hình ảnh tại cùng một thời điểm, loại bỏ các hiệu ứng biến dạng như xiên hoặc rung lắc có thể xảy ra với màn trập cuộn khi chụp các vật thể chuyển động. Điều này đảm bảo hình ảnh luôn sắc nét và chính xác, ngay cả ở tốc độ khung hình 10 fps của máy ảnh, điều này rất quan trọng để đo lường và phát hiện lỗi đáng tin cậy trong các ứng dụng như dây chuyền lắp ráp tự động tốc độ cao hoặc các tác vụ kiểm tra động.

5. Dải độ ẩm hoạt động môi trường xung quanh được khuyến nghị cho máy ảnh này là bao nhiêu?

Máy ảnh được xếp hạng hoạt động trong khoảng từ -20°C đến 60°C, với xếp hạng bảo vệ IP30 tiêu chuẩn. Mặc dù giới hạn độ ẩm cụ thể không được nêu chi tiết trong các thông số kỹ thuật được cung cấp, các máy ảnh tầm nhìn máy công nghiệp điển hình được thiết kế để hoạt động hiệu quả trong môi trường có độ ẩm tương đối lên đến 90% không ngưng tụ. Đối với điều kiện độ ẩm khắc nghiệt, có thể cần đến các vỏ bọc môi trường hoặc máy ảnh công nghiệp chuyên dụng.

6. MV-CH089-10GM có thể được sử dụng cho các ứng dụng lập hồ sơ 3D không?

MV-CH089-10GM là máy ảnh chụp ảnh 2D và không tự hỗ trợ lập hồ sơ 3D. Mặc dù nó có thể là một thành phần trong hệ thống tầm nhìn ánh sáng có cấu trúc hoặc tầm nhìn nổi lập thể để tái tạo 3D, nhưng nó yêu cầu phần cứng bên ngoài như máy chiếu hoặc máy ảnh thứ hai và phần mềm chuyên dụng để tạo dữ liệu 3D. Độ phân giải và độ nhạy cao của nó có lợi cho việc chụp ảnh 2D cần thiết cho các kỹ thuật tái tạo 3D đó.

7. Thời gian bảo hành cho HIKROBOT MV-CH089-10GM là bao lâu?

Công ty Cổ phần Công nghệ Bắc Kinh Chúng Bình (Beijing Zhongping Technology) cung cấp thời gian bảo hành tiêu chuẩn cho MV-CH089-10GM để đảm bảo sự hài lòng của khách hàng và độ tin cậy của sản phẩm. Để biết thông tin chi tiết về các điều khoản bảo hành, phạm vi bảo hiểm và bất kỳ tùy chọn bảo hành mở rộng nào có sẵn, vui lòng liên hệ với bộ phận bán hàng hoặc hỗ trợ của chúng tôi.

8. Độ sâu bit pixel của HIKROBOT MV-CH089-10GM là bao nhiêu và nó ảnh hưởng đến chất lượng hình ảnh như thế nào?

Máy ảnh này hỗ trợ độ sâu bit 8, 10 hoặc 12 bit, mang lại sự linh hoạt trong việc biểu diễn dữ liệu hình ảnh. Độ sâu bit cao hơn, chẳng hạn như 12 bit, ghi lại nhiều dải giá trị cường độ hơn, tạo ra sắc độ và chi tiết lớn hơn trong cả vùng sáng và vùng tối của hình ảnh, điều này có lợi cho việc phát hiện lỗi tinh tế và phân tích hình ảnh chính xác.

9. Có lộ trình nâng cấp nào khả dụng nếu mẫu máy này không hoàn toàn đáp ứng yêu cầu của tôi về tốc độ khung hình hoặc độ phân giải không?

Nếu tốc độ khung hình 10 fps ở độ phân giải 8.9 MP là không đủ, bạn có thể xem xét các mẫu có khả năng tốc độ khung hình cao hơn trong giao diện GigE Vision. Ngoài ra, đối với các ứng dụng yêu cầu độ phân giải cao hơn nữa, việc khám phá các máy ảnh có cảm biến lớn hơn hoặc công nghệ giao diện khác như CoaXPress có thể là một lộ trình nâng cấp khả thi để đáp ứng các nhu cầu chụp ảnh khắt khe hơn. Nhóm kỹ thuật của chúng tôi có thể hỗ trợ đánh giá các yêu cầu cụ thể.

10. Giá của HIKROBOT MV-CH089-10GM là bao nhiêu?

Giá cho mẫu này thường dao động từ 7.200 USD đến 13.200 USD tùy thuộc vào cấu hình. Giá có thể thay đổi dựa trên điều kiện thị trường và khối lượng đặt hàng. Hãy liên hệ với chúng tôi để nhận báo giá hiện tại phù hợp với nhu cầu cụ thể của bạn.
