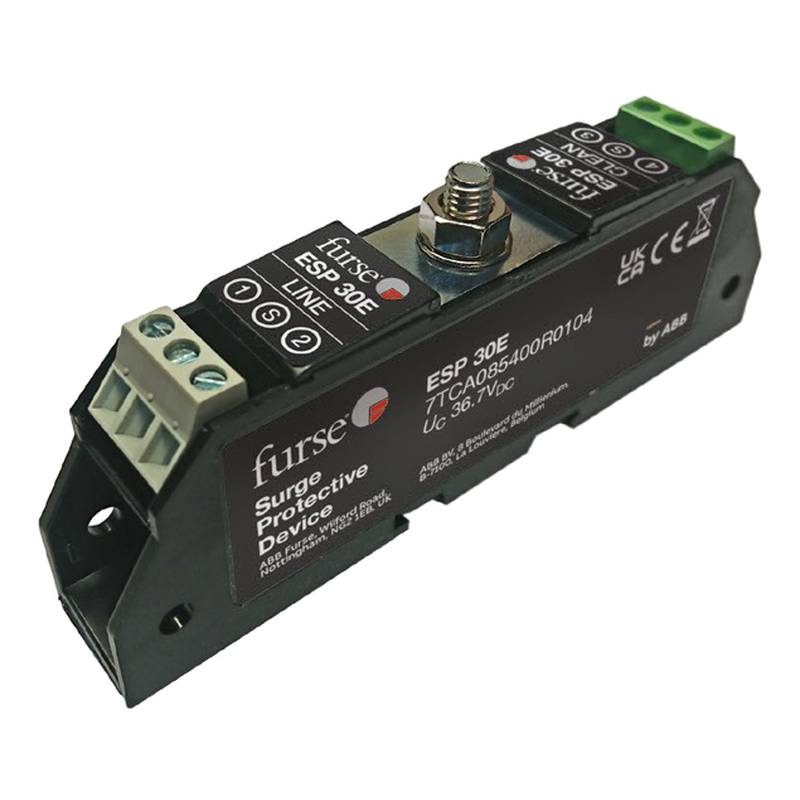

Thiết bị bảo vệ tín hiệu Furse ESP 30E và các biến thể liên quan cung cấp khả năng giảm thiểu quá áp quá độ mạnh mẽ cho các vòng lặp điều khiển và đo lường 30V. Được thiết kế theo định dạng thanh DIN mỏng 7mm, các thiết bị này bảo vệ cơ sở hạ tầng tự động hóa nhạy cảm khỏi các xung do sét đánh mà không làm gián đoạn bố cục tủ điều khiển mật độ cao.
Các mạng lưới đo lường và điều khiển công nghiệp được triển khai trên khắp các đơn vị sản xuất ngoài trời, nhà máy hóa dầu và cơ sở phát điện phải đối mặt với các mối nguy hiểm về điện môi trường nghiêm trọng. Các đường dây cáp tín hiệu dài không được che chắn hoặc nối đất kém thường hoạt động như các ăng-ten, thu nhận các xung điện từ năng lượng cao và các đỉnh quá áp quá độ do các đợt sét đánh gần đó hoặc chuyển mạch cảm ứng nặng tạo ra. Khi các đợt tăng áp điện áp cao này lan truyền trực tiếp vào phòng điều khiển, chúng dễ dàng vượt quá điện áp chịu đựng điện môi của các thẻ đầu ra tương tự nhạy cảm, bộ điều khiển logic khả trình và giao diện hệ thống điều khiển phân tán. Những lỗi như vậy dẫn đến việc phá hủy thẻ thảm khốc, thời gian ngừng hoạt động của hệ thống kéo dài và việc sửa chữa khẩn cấp tốn kém. Để ngăn ngừa các điểm yếu này, các thiết bị chống sét lan truyền phải được thiết kế để kẹp năng lượng quá độ xuống đất một cách an toàn đồng thời duy trì điện trở nội bộ thấp để bảo toàn tính toàn vẹn của tín hiệu. Furse ESP 30E và các mô hình bảo vệ vòng lặp liên quan giải quyết những thách thức này bằng cách kết hợp mạch triệt tiêu quá độ đa giai đoạn với việc tuân thủ các tiêu chuẩn bảo vệ điện quốc tế.
Thông số kỹ thuật
Điện áp hoạt động danh định: 30 VDC @ 25°C
Điện áp hoạt động liên tục tối đa Uc: 34 VDC @ 25°C
Dòng tải tối đa: 0.5 A @ 45°C
Điện trở vòng lặp trên mỗi đường dây: 2.2 Ω @ 20°C
Băng thông: 1.0 MHz @ hệ thống 50 Ω
Điện trở nội tuyến: tổng vòng lặp 4.4 Ω @ 20°C
Dòng xả tối đa In (8/20 µs): 10 kA @ dạng sóng 8/20 µs
Dòng điện kiểm tra sét Iimp (10/350 µs): 2.5 kA @ dạng sóng 10/350 µs
Mức độ bảo vệ điện áp Up (Đường dây đến Đường dây): 45 V @ tốc độ tăng 1 kV/µs
Mức độ bảo vệ điện áp Up (Đường dây đến Trái đất): 650 V @ tốc độ tăng 1 kV/µs
Điện dung Đường dây đến Đường dây: 1.0 nF @ 1 kHz
Điện dung Đường dây đến Trái đất: 60 pF @ 1 kHz
Phạm vi nhiệt độ: hoạt động -40°C - +80°C
Loại lắp đặt: Thanh DIN TS35 @ thanh tiêu chuẩn 35 mm
Chiều rộng mô-đun: 7.0 mm @ vỏ cấu hình mỏng
Định mức vỏ bọc: IP20 @ IEC 60529
Tuân thủ tiêu chuẩn kiểm tra: IEC/BS EN 61643-21 @ đã kiểm tra Loại D+C+B
Tích hợp hệ thống và thiết lập phần cứng
Việc tích hợp các thiết bị bảo vệ tín hiệu vào các vòng lặp điều khiển hiện có đòi hỏi phải chú ý cẩn thận đến việc lắp đặt vật lý, cấu trúc hệ thống dây điện và tính liên tục của việc nối đất. Chiều rộng 7mm của các mô-đun ESP 30E và SL30 cho phép các kỹ sư tối đa hóa việc tận dụng thanh ray bên trong các tủ điều phối chật chội và hộp nối thiết bị đo đạc. Việc lắp đặt trên thanh DIN đảm bảo sự cố định cơ học chắc chắn đồng thời thiết lập đường dẫn điện trở kháng thấp trực tiếp đến thanh ray lắp đặt, nơi phải được liên kết với thanh tham chiếu đất trung tâm bằng một dây dẫn bằng đồng khổ lớn. Hệ thống dây điện hiện trường từ các bộ phát hai dây, chẳng hạn như vòng lặp 4-20mA hoặc cảm biến RTD, kết nối trực tiếp với các đầu cuối đầu vào, trong khi các đường đầu ra được bảo vệ đi tiếp đến các thẻ đầu vào tương tự của DCS hoặc PLC. Cáp xoắn đôi có vỏ bọc nên được sử dụng cho tất cả các đường truyền tín hiệu tương tự để giảm thiểu hiện tượng nhiễu điện từ. Lớp vỏ bọc cáp phải được chấm dứt đúng cách tại đầu nối đất chỉ định của đế bảo vệ, đảm bảo rằng tiếng ồn điện dung được chuyển hướng ra khỏi mạch đo đạc mà không tạo ra các vòng lặp đất không mong muốn có thể gây ra lỗi trôi tín hiệu hoặc sai số lệch đo đạc.
Độ tin cậy và độ bền môi trường
Môi trường công nghiệp khắc nghiệt đòi hỏi phần cứng duy trì độ ổn định chức năng trong các điều kiện căng thẳng nhiệt, cơ học và điện cực đoan. Các vật liệu vỏ bọc được sử dụng trong dòng Furse ESP được làm từ các polyme kỹ thuật cao cấp, tự dập tắt được xếp hạng theo các tiêu chuẩn dễ cháy nghiêm ngặt, bảo vệ các linh kiện bên trong khỏi nhiệt độ cục bộ và tác động vật lý. Công nghệ diode tuyết lở trạng thái rắn và ống phóng điện khí chịu tải trọng nặng hoạt động song song để hấp thụ các đợt tăng năng lượng quá độ lặp đi lặp lại mà không bị suy giảm sớm hoặc hiện tượng quá nhiệt nhiệt. Bố trí bảng mạch bên trong giảm thiểu điện cảm và điện dung ký sinh, đảm bảo rằng các phần tử triệt tiêu kích hoạt nhanh chóng trong vòng vài nano giây kể từ sự kiện quá áp. Hơn nữa, các điểm kết nối cơ học chắc chắn chống lại hiện tượng lỏng lẻo do rung động liên tục của nhà máy từ các máy móc quay, máy bơm và máy nén gần đó. Mức độ đàn hồi vật lý và điện cao này kéo dài tuổi thọ hoạt động của các mô-đun bảo vệ, làm giảm tần suất thay thế linh kiện trong các đợt đại tu nhà máy theo lịch trình.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn biến thể bảo vệ vòng lặp chính xác phụ thuộc nghiêm ngặt vào các đặc tính điện của thiết bị đo đạc hiện trường. Các mẫu ESP 30E và SL30 tiêu chuẩn phù hợp với các vòng lặp điều khiển hai dây 30V chung, trong khi các mẫu chuyên dụng ESP SL30L/4-20 được tối ưu hóa đặc biệt cho các vòng lặp dòng điện 4-20mA có nguồn để giảm thiểu sụt áp chèn. Đối với các mạch đo nhiệt độ sử dụng máy dò nhiệt độ điện trở ba dây, các biến thể ESP RTD và ESP SL RTD cung cấp sự bảo vệ cân bằng trên cả ba chân để ngăn ngừa lỗi đo lường do thay đổi điện trở đường dây không đều. 北京众平科技股份有限公司 (Beijing Zhongping Technology) cung cấp hỗ trợ kỹ thuật toàn diện để giúp khách hàng công nghiệp địa phương xem xét các sơ đồ đường ống và thiết bị đo đạc, đánh giá các yêu cầu về trở kháng vòng lặp và chọn các số bộ phận tham chéo phù hợp cho việc nâng cấp hệ thống điều khiển hiện có. Nhân viên kỹ thuật có thể hỗ trợ xác định chính xác tình trạng sẵn có hàng trong kho cho các yêu cầu bảo trì nhà máy khẩn cấp và việc mở rộng cơ sở định kỳ.
Các câu hỏi thường gặp (FAQ)
1. Khung thời gian giao hàng tiêu chuẩn cho các đơn hàng kho tiêu chuẩn là gì?
Các mặt hàng kho tiêu chuẩn thường được xử lý và gửi đi trong vòng một đến hai ngày làm việc từ các kho phân phối địa phương.
2. Phạm vi bảo hành nào được áp dụng cho các thiết bị bảo vệ tín hiệu này?
Tất cả các thiết bị được cung cấp đều bao gồm bảo hành toàn diện của nhà sản xuất trong 12 tháng bao gồm các lỗi vật liệu và tay nghề nhà máy.
3. Chiều rộng 7mm ảnh hưởng như thế nào đến thiết kế bảng điều khiển?
Cấu hình siêu mỏng 7mm cho phép lắp đặt mật độ cao trên các thanh DIN tiêu chuẩn, làm giảm đáng kể không gian bảng điều khiển tuyến tính cần thiết cho việc bảo vệ vòng lặp đa kênh.
4. Các thiết bị bảo vệ này có thể được lắp đặt trên các vòng lặp dòng điện 4-20mA đang hoạt động không?
Có, các biến thể cắm vào cho phép các mô-đun bảo vệ riêng lẻ được rút ra và thay thế từ phần đế mà không làm gián đoạn dòng điện hoặc ngắt kết nối hệ thống dây điện hiện trường.
5. Các thiết bị này có đưa điện trở có thể đo lường được vào các mạch RTD không?
Điện trở chuỗi bên trong được giảm thiểu nghiêm ngặt, nhưng các kỹ sư nên tính đến điện trở vòng lặp được chỉ định khi tính toán tổng dung sai mạch cho các phép đo nhiệt độ độ chính xác cao.
6. Tiêu chuẩn nào chi phối các quy trình kiểm tra cho các thiết bị chống sét lan truyền này?
Tất cả các thiết bị đều được kiểm tra nghiêm ngặt theo các tiêu chuẩn IEC/BS EN 61643-21 bao gồm các thông số hiệu suất hoạt động Loại D, C và B.
7. Làm thế nào để đạt được việc nối đất đúng cách cho các thiết bị gắn trên thanh DIN?
Việc nối đất được thiết lập tự động thông qua chân lắp đặt dẫn điện lên thanh DIN TS35 được liên kết đúng cách được kết nối với thanh đồng đất hệ thống chính.
8. Các mô-đun thay thế có sẵn riêng biệt mà không cần thay đổi khối đầu cuối cơ sở không?
Có, kiến trúc cắm vào cho phép nhân viên bảo trì hoán đổi các mô-đun bảo vệ bị xuống cấp trong khi vẫn để nguyên cơ sở đi dây vĩnh viễn trên thanh ray.
