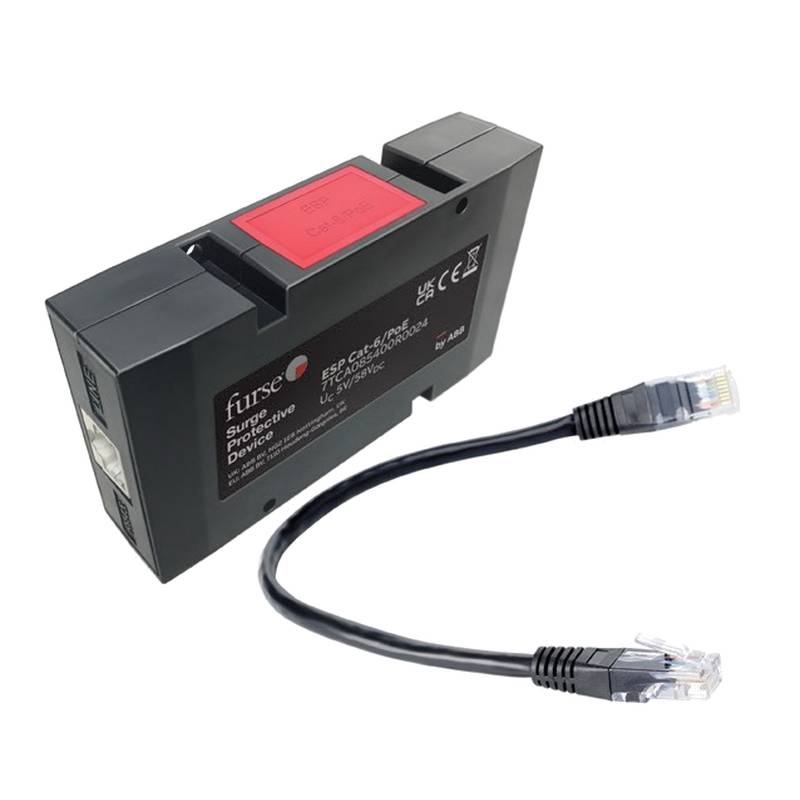

Các mạng tự động hóa công nghiệp được triển khai trên các cơ sở sản xuất rộng lớn phải đối mặt với tính dễ bị tổn thương nghiêm trọng trước hiện tượng quá áp quá độ do sét đánh trực tiếp hoặc chuyển mạch cảm ứng tải nặng. Dòng thiết bị chống sét lan truyền Ethernet ABB Furse ESP MC cung cấp khả năng bảo vệ mạng mạnh mẽ cho các đường truyền dữ liệu công nghiệp tốc độ cao, bảo vệ các bộ chuyển mạch và bộ điều khiển nhạy cảm chống lại các hiện tượng quá độ điện nghiêm trọng. Công ty cổ phần công nghệ chúng bình Bắc Kinh (Beijing Zhongping Technology) hỗ trợ các khách hàng công nghiệp bằng cách cung cấp các kênh mua sắm đáng tin cậy cho các linh kiện bảo vệ chuyên dụng này.
Các tuyến cáp ethernet kéo dài kết nối tủ điều khiển từ xa với các thiết bị đo đạc hiện trường thường đóng vai trò như các ăng-ten thu nhận xung điện từ do các phóng điện khí quyển gần đó hoặc máy móc công nghiệp công suất cao tạo ra. Các hiện tượng quá độ cảm ứng này di chuyển dọc theo các dây dẫn đôi xoắn, vượt quá điện áp chịu đựng điện môi của các bộ thu phát lớp vật lý tiêu chuẩn và dẫn đến sự xuống cấp nghiêm trọng của silicon. Việc triển khai các thiết bị chống sét lan truyền chuyên dụng ngay trước thiết bị đầu cuối giúp thiết lập một rào cản đẳng thế và kẹp điện áp thiết yếu. Dòng ABB Furse ESP MC sử dụng cấu trúc liên kết triệt tiêu lai đa tầng được thiết kế để chặn năng lượng quá độ trên các kênh truyền thông tần số cao mà không làm suy giảm tín hiệu không thể chấp nhận được hoặc làm gián đoạn hoạt động liên tục của mạng công nghiệp.
Duy trì tính toàn vẹn của tín hiệu nghiêm ngặt trong khi chuyển hướng các quá độ năng lượng cao đại diện cho một thách thức kỹ thuật chính trong các mạng cục bộ công nghiệp tốc độ cao hoạt động trên cơ sở hạ tầng cáp Cat-5e hoặc Cat-6. Các linh kiện bảo vệ thô truyền thống thường giới thiệu điện dung quá mức hoặc sự không khớp trở kháng, gây ra hiện tượng phản xạ tín hiệu tần số cao, tăng tỷ lệ lỗi bit và làm giảm tốc độ liên kết tự động. Kiến trúc Furse ESP MC kết hợp các mạng ghép nối cảm ứng và điện dung được tinh chỉnh chính xác, phù hợp với trở kháng đặc tính của môi trường truyền dẫn. Kỹ thuật chuyên specialized này đảm bảo tổn thất chèn tối thiểu và nhiễu xuyên âm không đáng kể trên các phổ tần số mở rộng, cho phép các hệ thống thị giác công nghiệp và xương sống tự động hóa gigabit duy trì thông lượng dữ liệu đầy đủ trong khi vẫn được bảo vệ hoàn toàn chống lại các mốiِس đe dọa quá độ.
Các cơ sở lắp đặt công nghiệp hiện đại ngày càng phụ thuộc vào công nghệ Cấp nguồn qua Ethernet (Power over Ethernet) để cung cấp cả dữ liệu và điện áp hoạt động cho các thiết bị hiện trường từ xa thông qua một cấu trúc cáp duy nhất, tạo ra những thách thức độc đáo cho việc bảo vệ mạch điện. Sự hiện diện đồng thời của tín hiệu dữ liệu và các đường phân phối nguồn DC có nghĩa là các xung sét đánh hoặc sự cố giao cắt nguồn có thể lan truyền qua nhiều đường cùng một lúc. Dòng ABB Furse ESP MC cung cấp khả năng bảo vệ toàn diện giữa đường với đường và đường với đất trên cả bốn cặp vi sai, đảm bảo vùng phủ sóng hoàn chỉnh cho cả cấu hình truyền dữ liệu tiêu chuẩn và cấu hình phân phối điện áp PoE. Sự phối hợp đa đường này ngăn chặn các điện áp nâng cao bỏ qua rào cản bảo vệ thông qua các vết cung cấp điện và bảo vệ các thiết bị được cấp nguồn kết nối khỏi sự cố thảm khốc.
Việc triển khai chống sét lan truyền ethernet toàn diện trên các mạng điều khiển công nghiệp mang lại những cải tiến về độ tin cậy lâu dài có thể đo lường được bằng cách loại bỏ thời gian ngừng hoạt động truyền thông liên quan đến thời tiết và giảm tần suất thay thế linh kiện. Các cơ sở chứa các dây chuyền lắp ráp tự động, ô làm việc robot và các mạng thị giác máy tính rộng lớn sẽ phải chịu tổn thất tài chính đáng kể khi các bộ chuyển mạch mạng trung tâm bị hỏng do nhiễu điện. Việc tích hợp các thiết bị bảo vệ gắn trên thanh ray DIN gần các điểm vào cáp đến giúp giảm thiểu các rủi ro này, bảo toàn tính liên tục của dữ liệu trên các hệ thống điều hành sản xuất và giảm tổng chi phí bảo trì vòng đời cho các mạng truyền thông công nghiệp phức tạp.
Thông số kỹ thuật
Điện áp hoạt động liên tục tối đa Uc: 5 VDC @ Đường dữ liệu
Dòng xả định mức In: 2.5 kA 8/20 us @ Tất cả các đường
Dòng điện cực đại Imax: 10 kA 8/20 us @ Mỗi đường
Mức bảo vệ điện áp Up: 25 V @ Lõi đường với đường
Tốc độ truyền dữ liệu: 1 Gbps @ Hiệu suất Cat-6
Danh mục băng thông: Class D+C+B @ IEC/BS EN 61643-21
Dòng PoE tối đa cung cấp: 1.0 A @ 57 VDC
Tổn thất chèn: 1.0 dB @ 100 MHz
Tổn thất phản hồi: 15.0 dB @ 100 MHz
Loại lắp đặt: Thanh ray DIN TS35 @ Lắp đặt vỏ bọc
Phạm vi nhiệt độ hoạt động: -40°C - 80°C @ Nhiệt độ xung quanh
Chất liệu vỏ: Polyamide chống cháy @ UL94V-0
Giao diện kết nối: Ổ cắm Vào/Ra RJ45 @ Vỏ bọc chống nhiễu
Kết nối tiếp đất: Đầu cực 4.0 mm² @ Nối khung trực tiếp
Tích hợp hệ thống và thiết lập phần cứng
Lắp đặt cơ học thích hợp và tiếp đất trở kháng thấp là những yếu tố tối quan trọng để tối đa hóa hiệu quả chuyển hướng quá độ của dòng ABB Furse ESP MC bên trong các vỏ bọc điều khiển công nghiệp. Thiết bị bảo vệ có chân gắn thanh ray DIN tích hợp được thiết kế để lắp đặt kẹp đơn giản vào các cấu hình mũ hàng đầu tiêu chuẩn 35 mm bên trong các bảng phân phối thứ cấp hoặc bảng tự động hóa. Để đạt được hiệu suất tối ưu, thiết bị phải được đặt càng gần giao diện thiết bị được bảo vệ càng tốt, thường là ngay tại nơi cáp bên ngoài đi vào tủ điều khiển.
Kết nối điện đòi hỏi phải chú ý cẩn thận đến đường dẫn tiếp đất để đảm bảo rằng năng lượng quá độ tìm thấy một tuyến đường có độ tự cảm thấp đi ra khỏi các thiết bị điện tử truyền thông nhạy cảm. Đầu cực tiếp đất được chỉ định trên vỏ mô-đun phải được nối trực tiếp với tấm nền kim loại bên trong hoặc thanh đồng tiếp đất chuyên dụng bằng cách sử dụng một dây dẫn ngắn, dày có diện tích mặt cắt ngang ít nhất là 4.0 mm². Dây tiếp đất dài hoặc cuộn tròn giới thiệu điện cảm ký sinh có thể làm tăng đáng kể điện áp dư cho phép đi qua thiết bị đầu cuối được bảo vệ trong sự kiện tăng vọt tốc độ tăng cao. Cáp đôi xoắn có vỏ bọc phải duy trì tính toàn vẹn của vỏ bọc liên tục thông qua vỏ bộ triệt để bảo trì khả năng tương thích điện từ và ngăn chặn sự ghép nối tiếng ồn trong môi trường công nghiệp khắc nghiệt.
Độ tin cậy và độ bền môi trường
Môi trường tự động hóa công nghiệp đòi hỏi phần cứng chắc chắn có khả năng chịu được biến động nhiệt độ nghiêm trọng, rung động cơ học liên tục và các chất ô nhiễm trong không khí mà không làm giảm hiệu suất. Dòng ABB Furse ESP MC được đặt trong một vỏ polyamide tự dập tắt cao cấp đáp ứng các tiêu chuẩn chống cháy nghiêm ngặt, đảm bảo hoạt động an toàn trong các bảng điều khiển điện được đóng gói dày đặc. Cụm bảng mạch in bên trong sử dụng các linh kiện gắn trên bề mặt được hàn dưới sự kiểm soát chất lượng nghiêm ngặt để chống lại các ứng suất cơ học liên quan đến máy móc công nghiệp nặng và cơ sở hạ tầng giao thông gần đó.
Quản lý nhiệt bên trong vỏ bọc được duy trì thông qua thiết kế đối lưu thụ động hiệu quả, cho phép mạch triệt tiêu hoạt động liên tục trong phạm vi nhiệt độ xung quanh mở rộng từ -40°C đến 80°C. Các linh kiện kẹp trạng thái rắn bên trong và ống phóng điện khí được đánh giá cho nhiều sự kiện đánh trong giới hạn năng lượng được chỉ định, cung cấp tuổi thọ hoạt động lâu dài mà không cần thay thế ngay lập tức sau các sự cố quá độ nhỏ. Kiểm tra trực quan định kỳ trong các chu kỳ bảo trì nhà máy định kỳ đảm bảo rằng các kết nối tiếp đất vẫn chặt chẽ và không bị oxy hóa môi trường, duy trì tính toàn vẹn bảo vệ lâu dài trên toàn bộ kiến trúc mạng cơ sở.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn kiểu chống sét lan truyền ethernet thích hợp đòi hỏi phải đánh giá cẩn thận cơ sở hạ tầng cáp mạng cụ thể, tốc độ truyền dữ liệu và các yêu cầu cung cấp điện của ứng dụng mục tiêu. Biến thể ESP MC tiêu chuẩn chứa các đường mạng cơ bản, trong khi các mẫu chuyên dụng như ESP MC/Cat-5e và ESP MC/Cat-6 được tối ưu hóa cho tốc độ dữ liệu tần số cao hơn để ngăn ngừa tổn thất chèn trong môi trường gigabit. Đối với các cơ sở lắp đặt kết hợp các đường viễn thông cũ hoặc xe buýt đo đạc công nghiệp chuyên dụng, các tùy chọn biến thể bao gồm các mẫu ESP MC/TN/RJ11, ESP KT, ESP KT2 và ESP ISDN cung cấp cấu hình chân cắm tùy chỉnh và ngưỡng bảo vệ điện áp.
Việc mua sắm các linh kiện chuyên dụng này thông qua các kênh phân phối được ủy quyền đảm bảo khả năng truy xuất nguồn gốc đầy đủ và tuân thủ các tiêu chuẩn an toàn quốc tế. Công ty cổ phần công nghệ chúng bình Bắc Kinh (Beijing Zhongping Technology) đóng vai trò là nhà cung cấp khu vực đáng tin cậy, cung cấp hướng dẫn kỹ thuật chuyên nghiệp và khoảng không quảng cáo địa phương sẵn có để giúp các nhóm kỹ thuật chọn các mẫu tham chiếu chéo phù hợp cho việc nâng cấp mạng công nghiệp phức tạp.
Các câu hỏi thường gặp (FAQ)
1. Những tiêu chuẩn nào chi phối việc kiểm tra hiệu suất của dòng sản phẩm ABB Furse ESP MC?
Sản phẩm được thử nghiệm theo tiêu chuẩn IEC/BS EN 61643-21, bao gồm các yêu cầu về hiệu suất và phương pháp thử nghiệm đối với các thiết bị chống sét lan truyền được kết nối với mạng viễn thông và truyền tín hiệu.
2. Thiết bị có hỗ trợ các ứng dụng Cấp nguồn qua Ethernet (PoE) không?
Có, thiết kế hỗ trợ hoạt động PoE, đáp ứng điện áp cung cấp nguồn DC tiêu chuẩn và tải dòng điện liên tục lên đến 1.0 A trên các dẫn thể đôi xoắn.
3. Thiết bị chống sét này có thể xử lý việc truyền dữ liệu tốc độ cao Cat-6 mà không làm giảm tốc độ mạng không?
Có, các biến thể cụ thể được thiết kế với khớp trở kháng được tối ưu hóa để hỗ trợ hiệu suất Cat-6 lên đến 1 Gbps với tổn thất chèn tối thiểu và nhiễu xuyên âm thấp.
4. Có cần cáp tiếp đất riêng cho việc lắp đặt không?
Có, thiết bị yêu cầu kết nối trở kháng thấp từ đầu cực tiếp đất trực tiếp đến thanh tiếp đất vỏ bọc hoặc tấm nền kim loại bằng cách sử dụng dây dẫn tối thiểu 4.0 mm².
5. Thiết bị bảo vệ chống lại cả hiện tượng quá áp chế độ chung và chế độ vi sai như thế nào?
Mạch đa tầng bên trong cung cấp khả năng bảo vệ toàn diện trên tất cả các dẫn thể đường đơn và các yếu tố che chắn để kẹp cả quá độ đường-với-đường và đường-với-đất.
6. Loại lắp đặt vật lý nào được hỗ trợ bởi vỏ bọc?
Vỏ có dấu chân tích hợp được thiết kế để lắp đặt kẹp trực tiếp vào thanh ray DIN 35 mm tiêu chuẩn bên trong tủ điều khiển công nghiệp.
7. Những biến thể thay thế nào có sẵn cho các đường truyền thông không phải ethernet?
Họ sản phẩm bao gồm các biến thể chuyên dụng như ESP MC/TN/RJ11 cho ổ cắm viễn thông, bên cạnh các mẫu ESP KT, ESP KT2 và ESP ISDN cho các giao diện báo hiệu đa dạng.
8. Hỗ trợ mua sắm nào có sẵn cho việc bảo trì cơ sở khẩn cấp?
Công ty cổ phần công nghệ chúng bình Bắc Kinh (Beijing Zhongping Technology) cung cấp tư vấn kỹ thuật phản hồi và kho hàng tồn kho địa phương có thể tiếp cận để hỗ trợ giao hàng nhanh chóng các bộ phận thay thế cho việc bảo trì theo lịch trình hoặc khẩn cấp.
