Tổng quan

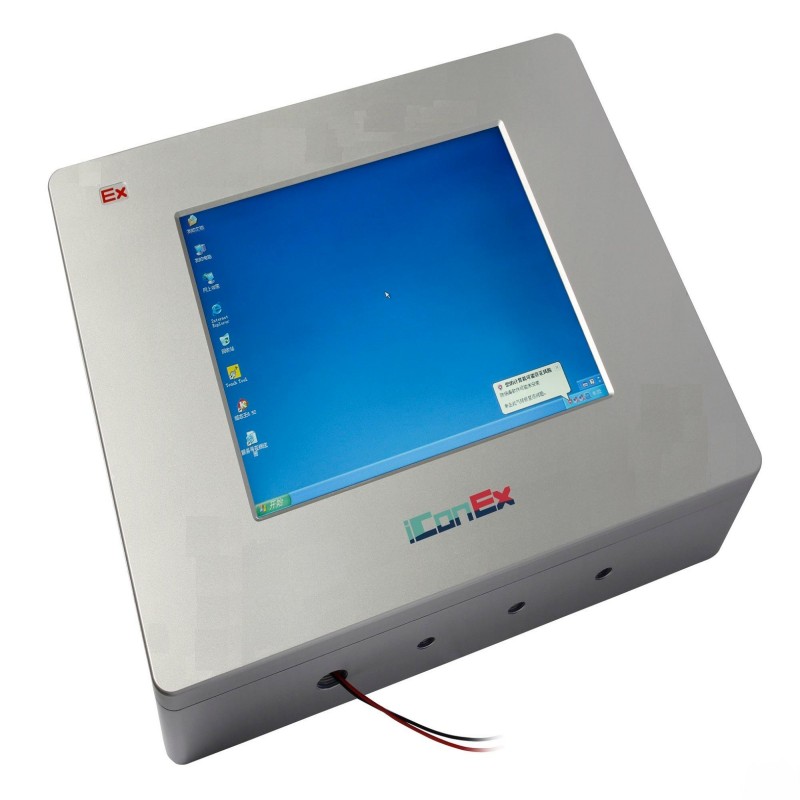

Dòng iConEx XY800 là một gia đình màn hình cảm ứng giao diện con người-máy (HMI) chống nổ mạnh mẽ, được thiết kế cẩn thận để hoạt động đáng tin cậy trong các khu vực nguy hiểm được phân loại là Khu vực 1, Khu vực 2 và Khu vực 21. Được thiết kế để đáp ứng các tiêu chuẩn chống nổ quốc tế nghiêm ngặt, các HMI này kết hợp một lõi tính toán hiệu suất cao (có CPU RISC 32-bit và hệ điều hành Linux hợp lý) với màn hình TFT sôi động và khả năng truyền thông linh hoạt.
Chức năng chính của chúng là cung cấp một giao diện kiểm soát và giám sát an toàn, trực quan và bền cho các hệ thống tự động hóa công nghiệp trong các ngành công nghiệp như dầu khí, hóa chất, dược phẩm và khai thác mỏ - nơi có thể có khí dễ cháy, hơi nước hoặc bụi.
Triết lý thiết kế cốt lõi: An toàn và độ tin cậy đầu tiên
Nguyên tắc cơ bản đằng sau Dòng XY800 là sự tích hợp nội tại của các tính năng an toàn toàn diện mà không ảnh hưởng đến hiệu suất xử lý hoặc kết nối. Đạt được chứng nhận như Ex d ib IIB + H2 T6 Gb (cho khí) và Ex tD ibD A21 IP66 T80 ° C (cho bụi), nó sử dụng một thiết kế hợp chất kết hợp cả hai phương pháp bảo vệ chống cháy (d) và an toàn nội tại (ib). Điều này đảm bảo rằng bản thân thiết bị không thể đốt cháy khí quyển xung quanh, ngay cả trong trường hợp có lỗi bên trong hoặc trong hoạt động cảm ứng trực tiếp.
Việc sử dụng hợp kim nhôm cường độ cao cho vỏ - được gia công bằng CNC cho tính toàn vẹn của cấu trúc và hoàn thành với lớp phủ chống ăn mòn - tiếp tục nhấn mạnh cam kết của nó về độ tin cậy lâu dài trong điều kiện khắc nghiệt.
Tính năng sản phẩm & amp; Đặc điểm
Xây dựng chống nổ được chứng nhận: Có chứng nhận kép cho cả môi trường khí (Ex d ib IIB + H2 T6 Gb) và bụi (Ex tD ibD A21 IP66 T80 ° C), làm cho nó phù hợp với các khu vực nguy hiểm ở Khu vực 1/2 và Khu vực 21/22, bao gồm cả những khu vực có hydro.
Tùy chọn hiển thị khả năng hiển thị cao: Cung cấp một loạt các kích thước TFT LCD (7 ", 8 ", 10.4 ", 12.1 ", 15 ") với độ phân giải lên đến 1024x768 và độ sáng hơn 300 cd / m² (lên đến 450 cd / m² trên một số mô hình), đảm bảo khả năng hiển thị rõ ràng ngay cả trong các thiết lập công nghiệp có ánh sáng sáng sáng.
Xử lý và lưu trữ mạnh mẽ: Được hỗ trợ bởi CPU RISC 32-bit (biến thể 400MHz hoặc 800MHz tùy thuộc vào mô hình) với Flash 128MB và RAM DDR2 64MB, cung cấp sức mạnh phong phú cho thu thập dữ liệu phức tạp, thuật toán kiểm soát và chạy phần mềm cấu hình XYFD2000 độc quyền với hỗ trợ kịch bản macro giống như C.
Kết nối công nghiệp rộng rãi: Có nhiều cổng nối tiếp cô lập (RS-232/485/422), Ethernet tích hợp (trên hầu hết các mô hình), máy chủ USB cho thiết bị ngoại vi và truyền dữ liệu và hỗ trợ các giao thức bus trường công nghiệp lớn như Profibus-DP và CAN thông qua giao diện tùy chọn hoặc tích hợp.
Các yếu tố thiết kế mạnh mẽ: Kết hợp một hệ thống làm mát không quạt để hoạt động trong môi trường bụi bụi, công nghệ cảm ứng kháng có khả năng hoạt động găng tay, bề mặt cảm ứng được xử lý chống tĩnh điện, bảo vệ tổng thể IP66, phạm vi nhiệt độ hoạt động rộng (bao gồm các mô hình nhiệt độ rộng tùy chọn) và tuyến cáp M20 mạnh mẽ để dây an toàn.
Thông số kỹ thuật chính
Thông số / Danh mục
Thông số kỹ thuật
Mô hình Dòng iConEx XY800 (ví dụ: XY800_7HMI, XY800_12HMI, XY800_15HMI)
Loại màn hình TFT LCD, cảm ứng điện trở (điểm đơn)
Kích thước có sẵn 7 ", 8 ", 10,4 ", 12,1 ", 15 "
Độ phân giải 800x480 (7"), 800x600 (8 ", 10,4"), 1024x768 (12,1 ", 15")
Độ sáng 300 ~ 450 cd / m² (phụ thuộc vào mô hình)
CPU 32-bit RISC ARM (400MHz hoặc 800MHz)
Bộ nhớ 128MB Flash, 64MB DDR2 DRAM
Hệ điều hành Hạt nhân Linux hợp lý hóa
Cổng truyền thông cô lập RS232 / RS485 / RS422, Ethernet (10 / 100M), Máy chủ / Thiết bị USB
Hỗ trợ Fieldbus Profibus-DP, CAN, MPI (Tùy chọn / tích hợp)
Công suất đầu vào DC 24V (phạm vi 18V - 32V)
Tiêu thụ năng lượng ~ 5W Max (mô hình nhỏ hơn) đến ~ 15W Max (mô hình lớn hơn)
Xếp hạng bảo vệ IP66 (bao vây)
Chứng chỉ chống nổ. Khí: Ex d ib IIB + H2 T6 Gb; Bụi: Ex tD ibD A21 IP66 T80 ° C
Khu vực nguy hiểm áp dụng Khu vực 1/2 (khí), Khu vực 21/22 (bụi), môi trường hydro áp dụng
Tiêu chuẩn nhiệt độ hoạt động: -20 ° C ~ + 60 ° C; Nhiệt độ rộng: -40 ° C ~ + 60 ° C / 70 ° C (phụ thuộc vào mô hình)
Ứng dụng
Dòng XY800 là không thể thiếu trong các vai trò giám sát và kiểm soát quan trọng trong nhiều ngành công nghiệp nguy hiểm:
Dầu & amp; Nền tảng sản xuất khí & amp; Nhà máy lọc dầu: Giám sát các thông số đầu giếng, điều khiển van bơm và hình dung dòng ống an toàn trong khí quyển có khả năng nổ.
Hóa chất & amp; Nhà máy chế biến dược phẩm: Giao diện với PLC để kiểm soát nhiệt độ lò phản ứng, quản lý liều lượng thành phần và giám sát các khóa an toàn.
Sơn, Sơn, & amp; amp; Khung phun: Cung cấp kiểm soát người điều hành ở các khu vực có hơi khó cháy và bụi dễ cháy.
Silo ngũ cốc, nhà máy bột, & amp; amp; Xử lý thực phẩm: Kiểm soát băng tải, nhà máy và máy trộn nơi có thể hình thành các đám mây bụi dễ cháy.
Hoạt động khai thác mỏ (Bề mặt và dưới lòng đất): Theo dõi hệ thống thông gió, băng tải và máy móc trong môi trường dễ bị methane và bụi.
Nước & amp; Cơ sở xử lý nước thải: Kiểm soát máy bơm, máy thổi và hệ thống thức ăn hóa chất ở các khu vực có khả năng nguy hiểm như nhà bơm.
Lợi thế sản phẩm
Lợi thế hàng đầu của dòng iConEx XY800 là thiết kế được chứng nhận, an toàn về bản chất cho các vị trí nguy hiểm đòi hỏi nhất, kết hợp với hiệu suất công nghiệp và kết nối mạnh mẽ - tất cả trong một gói tích hợp duy nhất. Nó loại bỏ nhu cầu và chi phí cho tủ áp lực bên ngoài hoặc hệ thống cách ly thường được yêu cầu cho HMI tiêu chuẩn trong các khu vực như vậy.
Sự linh hoạt của nó trên các môi trường khí và bụi, kết hợp với sức mạnh xử lý mạnh mẽ và các tùy chọn truyền thông toàn diện (bao gồm hỗ trợ bus thực địa), cung cấp một giải pháp chống lại tương lai và đáng tin cậy cao nâng cao an toàn và hiệu quả hoạt động trong khi giảm tổng chi phí sở hữu và sự phức tạp của lắp đặt.
Bao bì & amp; Bảo hành
Chi tiết cụ thể về bao bì và bảo hành cho dòng XY800 không được phác thảo rõ ràng trong kết quả tìm kiếm. Đó là thực tiễn tiêu chuẩn của ngành công nghiệp cho thiết bị như vậy được vận chuyển trong bao bì bảo vệ mạnh mẽ để ngăn chặn thiệt hại trong quá trình vận chuyển. Đối với các điều khoản bảo hành chính xác (thời gian, bảo hiểm), rất khuyên bạn nên tham khảo ý kiến trực tiếp với nhà sản xuất hoặc nhà phân phối được ủy quyền.
Câu hỏi thường gặp
1. Chứng nhận chống nổ Ex d ib IIB + H2 T6 Gb có nghĩa là gì cho HMI XY800 và nó có thể được sử dụng ở đâu?
Chứng nhận chống nổ Ex d ib IIB + H2 T6 Gb xác định các môi trường nguy hiểm cụ thể nơi HMI XY800 có thể được lắp đặt và vận hành an toàn. Breaking it down (Đánh vỡ nó):
"Ex" có nghĩa là tuân thủ các tiêu chuẩn giống như ATEX của châu Âu cho thiết bị được sử dụng trong khí quyển nổ.
'd' chỉ ra vỏ chống cháy (vỏ chứa và làm mát các vụ nổ bên trong để ngăn chặn cháy bên ngoài).
'ib' chỉ ra An toàn nội tại (mạch màn hình cảm ứng hạn chế năng lượng điện dưới mức độ lửa).
"IIB" phân loại sự phù hợp cho các khí như ethylene (ngoài các khí Nhóm IIC).
'+H2' xác nhận phê duyệt cho môi trường chứa hydro.
'T6' giới hạn nhiệt độ bề mặt tối đa là 85 ° C (an toàn cho các khí nhiệt độ cháy thấp).
"Gb" cho thấy sự bảo vệ cao cho Vùng 1/2 (khí quyển nổ thỉnh thoảng / thường xuyên).
Đánh dấu này chứng nhận XY800 cho một loạt các mối nguy hiểm khí / hơi nước, bao gồm các ứng dụng hydro.
2. Công nghệ màn hình cảm ứng điện trở có lợi cho việc sử dụng công nghiệp như thế nào, đặc biệt là trong môi trường nguy hiểm?
Công nghệ cảm ứng kháng cung cấp những lợi thế chính cho các thiết lập khắc nghiệt / nguy hiểm:
Tương thích găng tay: Hoạt động đáng tin cậy với găng tay (tiêu chuẩn cho an toàn công nghiệp / vệ sinh).
Khả năng phục hồi môi trường: Ít bị ảnh hưởng bởi chất lỏng, bụi hoặc bụi trên bề mặt.
Bền: Xây dựng kính / phim chống trầy xước / mài mòn.
Tích hợp an toàn: Cảm biến tương tự đơn giản hơn giúp tích hợp vào các thiết kế an toàn (ib), hỗ trợ chứng nhận.
Sự kết hợp này đảm bảo độ tin cậy với PPE và trong các ứng dụng an toàn quan trọng.
3. Những lợi thế của thiết kế không quạt và phạm vi nhiệt độ hoạt động rộng là gì?
Thiết kế không quạt
Loại bỏ một điểm hỏng cơ khí phổ biến (quạt thu thập bụi / mảnh vỡ, nguy cơ quá nóng hoặc xả tĩnh trong khí quyển nổ). Nó tăng cường độ tin cậy dài hạn, giảm bảo trì và cải thiện tính toàn vẹn trong môi trường bẩn.
Phạm vi nhiệt độ hoạt động rộng
Các mô hình hỗ trợ -40 ° C đến +60 ° C / 70 ° C hoạt động đáng tin cậy trong điều kiện khắc nghiệt (đóng băng ngoài trời, nhà máy chế biến nóng). Điều này loại bỏ thiết bị sưởi ấm / làm mát bên ngoài, đơn giản hóa thiết kế, cắt giảm sử dụng năng lượng và giảm tổng chi phí sở hữu trong khi đảm bảo hiệu suất hiển thị / cảm ứng / điện tử nhất quán.
