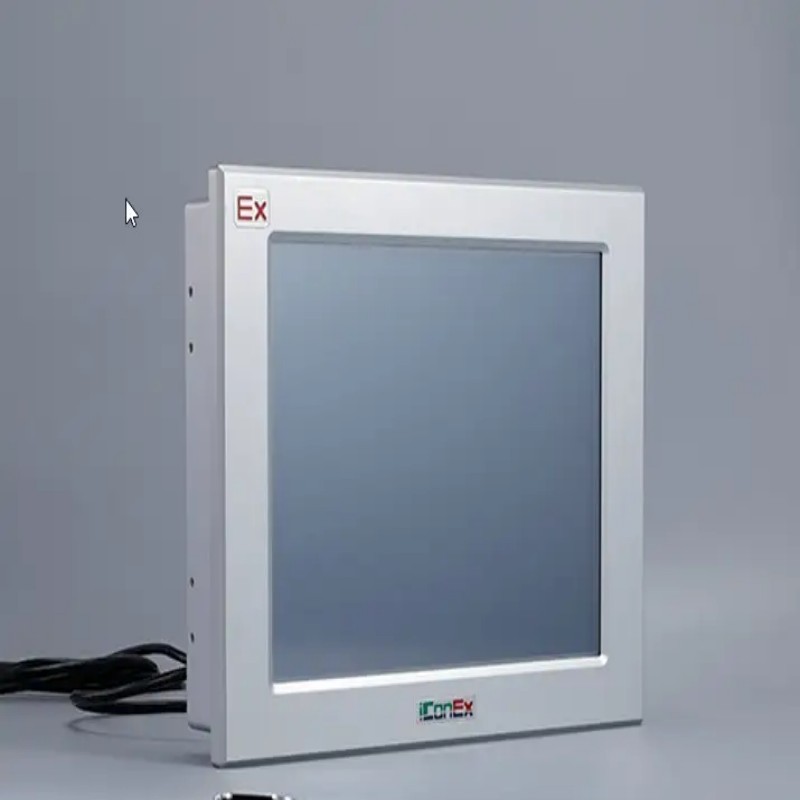

Dòng iConEx XY900 đại diện cho một bước nhảy mạnh trong công nghệ giao diện con người-máy (HMI) chống nổ, được thiết kế đặc biệt để hoạt động đáng tin cậy và trực quan trong các khu vực nguy hiểm khí Khu vực 2 và Khu vực 21. Không giống như các yêu cầu nghiêm ngặt hơn của Vùng 1, trọng tâm này cho phép pha trộn các chức năng tiên tiến, thiết kế thân thiện với người dùng và an toàn mạnh mẽ.
Nó kết hợp màn hình TFT độ phân giải cao (từ 7" đến 22") với một CPU RISC 32-bit mạnh mẽ chạy một hệ điều hành Linux hợp lý hoặc hệ thống Windows tùy chọn cho các biến thể PC bảng điều khiển. Được chứng nhận theo Ex nR ib IIB T6 Gc và Ex tD ibD A21 IP66 T80 ° C, nó là một giải pháp lý tưởng cho các nhiệm vụ giám sát và kiểm soát trong các ngành công nghiệp như dầu khí, chế biến hóa chất, dược phẩm và xử lý ngũ cốc - nơi không khí nổ có thể xảy ra thỉnh thoảng.
Triết lý thiết kế cốt lõi: Cân bằng hiệu suất với an toàn áp dụng
Dòng XY900 được xây dựng dựa trên nguyên tắc cung cấp tính toán hiệu suất cao và hình ảnh xuất sắc phù hợp với các yêu cầu an toàn cụ thể của Khu vực 2/21. Nó sử dụng sự kết hợp của bảo vệ vỏ "nR" (Hơi thở hạn chế) và "ib" (An toàn nội tại) cho mạch cảm ứng, cùng với bảo vệ "tD" mạnh mẽ cho bụi.
Cách tiếp cận chiến lược này đảm bảo mức độ an toàn cao cho môi trường dự định của nó trong khi tạo điều kiện cho các tính năng như hoạt động cảm ứng trực tiếp và hỗ trợ cho một loạt các giao thức công nghiệp - các chức năng có thể phức tạp hoặc tốn kém hơn để thực hiện trong các thiết kế Khu vực 1.
Tính năng sản phẩm & amp; Đặc điểm
Khu vực 2/21 Chứng nhận & amp; amp; Chạm trực tiếp: Có chứng nhận kép (Ex nR ib IIB T6 Gc / Ex tD ibD A21 IP66 T80 ° C) cho môi trường khí và bụi. Chỉ định "ib" xác nhận một mạch màn hình cảm ứng an toàn về bản chất, cho phép người vận hành tương tác trực tiếp với giao diện thông qua ngón tay hoặc stylus ở các khu vực nguy hiểm - không cần công cụ đặc biệt hoặc cô lập.
Màn hình hiển thị tầm nhìn cao: Cung cấp kích thước TFT LCD từ 7 "đến 22", với độ phân giải lên đến 1920x1080 (Full HD). Các tùy chọn độ sáng (> 300 cd / m² tiêu chuẩn,> 600 cd / m² có thể tùy chỉnh) đảm bảo độ rõ ràng trong điều kiện ánh sáng mặt trời trực tiếp trong nhà, ngoài trời.
Xử lý mạnh mẽ & amp; Kết nối: Được hỗ trợ bởi một 800MHz 32-bit RISC CPU với 128MB Flash và 64MB DDR2 DRAM. Hỗ trợ các cổng nối tiếp cô lập (RS-232 / 485 / 422), Ethernet, máy chủ USB và tích hợp tùy chọn của Profibus-DP / CAN / MPI fieldbus để trao đổi dữ liệu liền mạch với các thương hiệu PLC lớn.
Xây dựng bền vững: Có vỏ chống nổ kim loại đầy đủ với bảo vệ xâm nhập IP66. Bao gồm bảng cảm ứng chống tĩnh điện (ngăn chặn nguy cơ tia lửa), các mô hình linh hoạt nhiệt độ (-40 ° C đến + 60 ° C) và tuyến cáp M20 an toàn.
Cấu hình nâng cao: Sử dụng phần mềm XYFD2000 với kịch bản macro giống như C, cho phép logic điều khiển phức tạp và giao diện người dùng tùy chỉnh trực tiếp trên HMI.
Thông số kỹ thuật chính
Thông số / Danh mục
Thông số kỹ thuật
Mô hình Dòng iConEx XY900 (ví dụ: XY900_7HMI, XY900_10HMI, XY900_12HMI, XY900_15HMI)
Loại màn hình TFT LCD, cảm ứng điện trở (điểm đơn)
Kích thước có sẵn 7 ", 8 ", 10,4 ", 12,1 ", 15 ", 17 ", 19 ", 22 "
Độ phân giải 800x480 (7"), 800x600 (10,4"), 1024x768 (12,1 ", 15"), lên đến 1920x1080 (22")
Tiêu chuẩn độ sáng: & gt; 300 cd / m²; Độ sáng cao: & gt; 600 cd / m² (có thể tùy chỉnh)
CPU 32-bit RISC ARM @ 800MHz
Bộ nhớ 128MB Flash, 64MB DDR2 DRAM
Hệ điều hành Hạt nhân Linux hợp lý hóa
Cổng truyền thông cô lập RS232 / RS485 / RS422, Ethernet (10 / 100M), Máy chủ / Thiết bị USB
Hỗ trợ Fieldbus Profibus-DP, CAN, MPI (Tùy chọn / tích hợp)
Công suất đầu vào DC 24V (phạm vi 21V - 28V)
Tiêu thụ năng lượng ~ 4W tối đa (7 ") đến ~ 15W tối đa (15 ")
Xếp hạng bảo vệ IP66 (bao vây)
Chứng chỉ chống nổ. Khí: Ex nR ib IIB T6 Gc; Bụi: Ex tD ibD A21 IP66 T80 ° C
Khu vực nguy hiểm Khu vực áp dụng 2 (Khí), Khu vực 21/22 (Bụi)
Tiêu chuẩn nhiệt độ hoạt động: 0 ° C ~ + 50 ° C; Nhiệt độ thấp: -20 ° C ~ + 60 ° C; Nhiệt độ rộng: -40 ° C ~ + 60 ° C
Hoạt động màn hình cảm ứng an toàn (ib), cảm ứng trực tiếp, chống tĩnh điện
Ứng dụng
Dòng XY900 xuất sắc trong các vai trò giám sát và kiểm soát trong các khu vực nguy hiểm ít thường xuyên:
Nhà máy chế biến hóa chất: Theo dõi mức bể, kiểm soát tốc độ máy trộn và quản lý trạng thái bơm (nơi khí quyển nổ không liên tục).
Sản xuất dược phẩm: Giao diện với PLC để kiểm soát thiết bị chế biến và theo dõi điều kiện môi trường (trong các khu vực tạo hạt / phủ với bụi dễ cháy thỉnh thoảng).
Silo ngũ cốc & amp; Xử lý thực phẩm: Kiểm soát băng tải / thang máy và giám sát hệ thống thu bụi.
Nước & amp; Xử lý nước thải: Giám sát máy bơm, máy thổi và hệ thống liều hóa học trong các khu vực có khả năng nổ.
Dầu & amp; Khí (Khu vực 2): Theo dõi áp suất đường ống, trang trại bể và tiện ích (nơi khí thải hiếm hoi và ngắn hạn trong hoạt động bình thường).
Lợi thế sản phẩm
Lợi thế chính của dòng iConEx XY900 là sự cân bằng tối ưu của chức năng HMI tiên tiến, tiện lợi cảm ứng trực tiếp và chứng nhận an toàn Zone 2/21 mạnh mẽ - thường với chi phí dễ tiếp cận hơn so với các giải pháp Zone 1.
Hỗ trợ của nó cho các xe bus công nghiệp lớn và phần mềm cấu hình mạnh mẽ loại bỏ các cổng bên ngoài trong hầu hết các trường hợp, đơn giản hóa tích hợp và giảm sự phức tạp của hệ thống. Sự đa dạng của kích thước hiển thị và khả năng phục hồi môi trường đảm bảo sự tương thích với các ứng dụng đa dạng, tăng hiệu quả hoạt động và an toàn trong các khu vực nguy hiểm liên tục.
Bao bì & amp; Bảo hành
Chi tiết bao bì cụ thể không được phác thảo rộng rãi trong các nguồn, nhưng thực tiễn công nghiệp tiêu chuẩn quy định thiết bị như vậy được vận chuyển trong bao bì bảo vệ mạnh mẽ để ngăn chặn thiệt hại vận chuyển. Đối với các điều khoản bảo hành chính xác (thời gian, bảo hiểm), hãy tư vấn trực tiếp với nhà sản xuất hoặc nhà phân phối được ủy quyền.
Câu hỏi thường gặp
1. Sự khác biệt giữa các khu vực nguy hiểm Vùng 1 và Vùng 2 là gì và tại sao chứng nhận Vùng 2 của XY900 quan trọng?
Các khu vực nguy hiểm được phân loại theo xác suất / thời gian của khí quyển nổ:
Vùng 1: Khí khí nổ có thể xảy ra thỉnh thoảng trong hoạt động bình thường.
Khu vực 2: Khí khí nổ không có khả năng hoạt động bình thường; Nếu chúng xảy ra, chúng sẽ tồn tại ngắn hạn.
Chứng nhận Ex nR ib IIB T6 Gc của XY900 cho Khu vực 2 là quan trọng bởi vì nó cho phép một HMI chức năng cao (với cảm ứng trực tiếp thông qua an toàn nội tại "ib") trong các khu vực công nghiệp phổ biến này. Thiết bị được chứng nhận Khu vực 2 như XY900 thường hiệu quả hơn về chi phí trong khi duy trì sự tuân thủ, cung cấp cho các kỹ sư nhà máy một giải pháp thực tế cho các khu vực có thể gây nguy hiểm nhưng không liên tục - lấp đầy khoảng cách giữa thiết bị không nguy hiểm và hệ thống Khu vực 1 đắt tiền.
2. Bảo vệ "Hơi thở hạn chế (nR)" hoạt động như thế nào trong chứng nhận khí của XY900?
"Hơi thở hạn chế (nR)" là một phương pháp bảo vệ cho chứng nhận khí Khu vực 2 của XY900. Nó dựa vào một vỏ được thiết kế với các khớp nối chặt chẽ và niêm phong hạn chế sự vào của khí / hơi nước bên ngoài vào nội thất của thiết bị.
Nguyên tắc: Nếu một khí quyển dễ cháy bao quanh HMI, thở hạn chế ngăn chặn hỗn hợp nổ xâm nhập và tích lũy bên trong với số lượng dễ cháy - rất quan trọng đối với Khu vực 2, nơi khí nguy hiếm khi xảy ra. Phương pháp này cho phép XY900 sử dụng thiết bị điện tử tiêu chuẩn mà không có bảo vệ Zone 1 tốn kém (ví dụ: vỏ chống cháy "d" chịu nổ bên trong), cân bằng an toàn, tính thực tế và giá cả phải chăng.
3. Lợi ích của phần mềm cấu hình XYFD2000 với macro scripting là gì?
XYFD2000 nâng cao XY900 ngoài hình ảnh cơ bản, với kịch bản macro giống như C như một lợi thế chính:
Thực hiện logic cục bộ: Cho phép tính toán phức tạp, xử lý dữ liệu và logic điều khiển trực tiếp trên HMI, tải các nhiệm vụ từ PLC để đơn giản hóa kiến trúc và cải thiện thời gian phản hồi.
Tùy chỉnh: Hỗ trợ các trường hợp sử dụng tiên tiến như quản lý báo động tùy chỉnh, xác thực người dùng, thao túng chuỗi và kiểm soát dòng dữ liệu đa thiết bị (ví dụ: giữa nhiều PLC).
Linh hoạt: Cho phép các giao diện thông minh phù hợp cho các quy trình cụ thể - thường không sửa đổi các chương trình PLC - trao quyền cho các kỹ sư xây dựng các giải pháp tự động hóa tinh vi ở cấp độ nhà điều hành.
