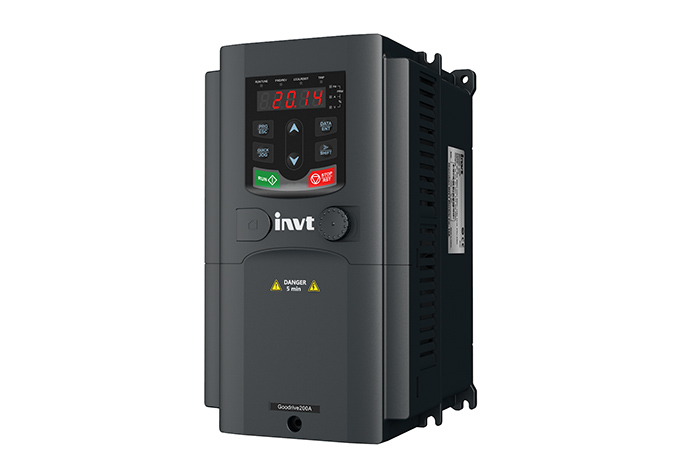

INVT GD200A-2R2G-4 là một bộ biến tần số phổ biến mạnh mẽ và hiệu quả cao trong dòng Goodrive200A được ca ngợi. Được thiết kế để cung cấp hiệu suất vượt trội trong việc điều khiển động cơ cảm ứng AC bất đồng bộ, mô hình 2,2kW này hoạt động trên nguồn cung cấp 380V ba pha và thể hiện một sự pha trộn hoàn hảo của công nghệ điều khiển tiên tiến và chức năng thực tế. Nó được thiết kế để đáp ứng nhu cầu đa dạng của tự động hóa công nghiệp hiện đại, cung cấp độ tin cậy và khả năng thích ứng đặc biệt trong điều kiện hoạt động đầy thách thức. Là một bộ biến tần vector chung, nó cung cấp kiểm soát tốc độ và mô-men xoắn chính xác, làm cho nó trở thành một thành phần không thể thiếu cho một loạt các ứng dụng, từ hệ thống cung cấp nước đến xử lý vật liệu và hệ thống băng tải.
1. Thông số kỹ thuật toàn diện và thiết kế chức năng
GD200A-2R2G-4 được xây dựng trên một nền tảng bộ xử lý tín hiệu kỹ thuật số tinh vi (DSP), tạo thành cốt lõi của khả năng điều khiển của nó. Bộ biến tần số mục đích chung này chấp nhận một phạm vi điện áp đầu vào rộng từ 380V AC với dung sai từ -15% đến + 10%, đảm bảo hoạt động ổn định ngay cả ở các khu vực có điều kiện lưới dao động hoặc kém. Phạm vi tần số đầu ra của nó mở rộng từ 0 Hz đến 400 Hz, phục vụ cả các ứng dụng động cơ tiêu chuẩn và tốc độ cao.
Một tính năng chính của mô hình này là phương pháp điều khiển biến tần vector chung tiên tiến của nó. Nó hỗ trợ cả chế độ kiểm soát vector vòng mở (SVC) và kiểm soát vector không gian (V / F). Điều này cho phép nó đạt được mô-men xoắn khởi động cao 150% ở chỉ 0,5 Hz, đảm bảo rằng tải nặng có thể bắt đầu trơn tru và đáng tin cậy. Tỷ lệ điều khiển tốc độ 1: 100 và độ chính xác tốc độ trạng thái ổn định ± 0,2% dưới điều khiển vector vòng mở chứng minh độ chính xác của nó, làm cho nó phù hợp cho các ứng dụng nơi tốc độ nhất quán là quan trọng mặc dù biến đổi tải.
Bộ biến tần kết hợp một bộ tính năng bảo vệ toàn diện, bao gồm quá dòng, quá điện áp, quá điện áp, mất pha và bảo vệ quá nhiệt độ. Thiết kế mạnh mẽ của nó đảm bảo mức độ miễn dịch cao đối với các rối loạn điện phổ biến, giảm đáng kể nguy cơ gây phiền toái và tăng cường thời gian hoạt động tổng thể của hệ thống.
2. Tính năng sản phẩm chính và lợi thế hoạt động
INVT GD200A-2R2G-4 được đóng gói với các tính năng chuyển thành lợi ích hoạt động đáng kể cho người dùng cuối.
Hiệu suất kiểm soát vector tiên tiến
Là một biến tần vector chung, sức mạnh cốt lõi của nó nằm trong khả năng điều khiển động cơ chính xác của nó. Với phản ứng mô-men xoắn động dưới 20 miligiây, nó có thể nhanh chóng thích ứng với những thay đổi tải đột ngột, duy trì sự ổn định của quá trình. Hiệu suất năng động cao này là cần thiết trong các ứng dụng như máy ly tâm hoặc máy cuộn dây, nơi căng thẳng và tốc độ phải được điều chỉnh chặt chẽ.
Tích hợp phanh và tương thích EMC
Đối với một mô hình 2,2kW, GD200A-2R2G-4 đi kèm với một đơn vị phanh tích hợp, loại bỏ sự cần thiết cho một thành phần bên ngoài cho nhiều ứng dụng phanh tiêu chuẩn. Nó hỗ trợ nhiều phương pháp phanh, bao gồm tiêu thụ năng lượng, dòng chảy, DC và phanh ngắn mạch, cho phép dừng động cơ nhanh chóng và kiểm soát. Hơn nữa, bộ biến tần được thiết kế với khả năng tương thích điện từ (EMC) trong tâm trí. Nó có bộ lọc EMC lớp C3 tích hợp như tiêu chuẩn, có thể được bổ sung với bộ lọc C2 bên ngoài cho các ứng dụng trong môi trường nhạy cảm với nhiễu điện từ.
Tích hợp hệ thống linh hoạt và truyền thông
Bộ biến tần số mục đích chung này cung cấp các tùy chọn kết nối rộng rãi. Nó được trang bị nhiều đầu vào / đầu ra tương tự và kỹ thuật số, bao gồm một đầu vào tương tự có thể cấu hình cho 0-10V hoặc 0-20mA và một đầu vào khác cho -10V đến + 10V. Nó cũng có đầu vào và đầu ra xung tốc độ cao, với tần số lên đến 50kHz, phù hợp cho định vị chính xác và phản hồi tốc độ. Truyền thông RS485 tiêu chuẩn với hỗ trợ giao thức Modbus cho phép tích hợp liền mạch vào mạng tự động hóa nhà máy, cho phép giám sát và kiểm soát tập trung.
Xây dựng mạnh mẽ và lắp đặt linh hoạt
Bộ biến tần tự hào có cấu trúc bán quyển sách với thiết kế ống không khí độc lập. Thiết kế này cách ly hiệu quả dòng không khí làm mát của bộ rửa nhiệt từ các thành phần điện tử, ngăn chặn sự tích tụ bụi và tăng cường độ tin cậy trong môi trường bụi. Nó hỗ trợ nhiều phương pháp lắp đặt - gắn tường, bích hoặc đứng trên sàn - cung cấp sự linh hoạt cho các thiết kế tủ khác nhau và hạn chế không gian.
3. Lĩnh vực ứng dụng chính và trường hợp sử dụng công nghiệp
Sự linh hoạt của GD200A-2R2G-4 làm cho nó phù hợp với một loạt các ngành công nghiệp.
Trong tự động hóa công nghiệp, nó được sử dụng rộng rãi để lái băng tải, máy cho ăn, máy trộn và trục máy công cụ. Kiểm soát tốc độ chính xác của nó đảm bảo chất lượng sản phẩm nhất quán và hiệu quả sản xuất. Đối với các dịch vụ xây dựng, chức năng cung cấp nước đơn giản tích hợp của nó làm cho nó trở thành một lựa chọn tuyệt vời để kiểm soát máy bơm trong hệ thống cung cấp nước và thoát nước dân cư, thương mại và đô thị, giúp ổn định áp suất nước và tiết kiệm năng lượng.
Trong lĩnh vực xử lý vật liệu, bộ biến tần vector chung này cung cấp mô-men xoắn bắt đầu cao cần thiết cho máy nâng, thang máy và hệ thống cần cẩu, đảm bảo tăng tốc và giảm tốc mượt mà cho hoạt động an toàn và đáng tin cậy. Khả năng chịu được môi trường khắc nghiệt, bao gồm sự biến đổi nhiệt độ rộng rãi, độ ẩm và điều kiện bụi, cũng làm cho nó trở thành một lựa chọn đáng tin cậy cho các ứng dụng trong ngành dệt may, bao bì và nhựa.
Quan điểm mở rộng: Hiểu các công nghệ biến tần
Để đưa ra quyết định thông minh, rất hữu ích để hiểu bối cảnh công nghệ và niche cụ thể mà GD200A-2R2G-4 chiếm.
1. Phổ công nghệ: Kiểm soát V / F vs. Kiểm soát Vector
GD200A-2R2G-4 hoạt động hiệu quả trong cả chế độ điều khiển V / F và vector, nhưng sự khác biệt là rất quan trọng.
Kiểm soát V / F: Đây là một phương pháp điều khiển đơn giản hơn trong đó bộ biến tần duy trì tỷ lệ không đổi giữa điện áp (V) và tần số (Hz). Nó phù hợp với các ứng dụng có tải liên tục và nơi hiệu suất năng động cao không quan trọng, chẳng hạn như quạt và máy bơm đơn giản.
Kiểm soát vector: Đây là một kỹ thuật tiên tiến hơn, mà GD200A-2R2G-4 sử dụng như một biến tần vector chung. Nó tách sự kiểm soát của mô-men xoắn động cơ và dòng chảy từ, cho phép điều chỉnh độc lập và chính xác của mỗi. Điều này dẫn đến mô-men xoắn tốc độ thấp vượt trội, phản ứng năng động tuyệt vời và kiểm soát tốc độ chính xác ngay cả khi không có bộ mã hóa phản hồi (điều khiển vector không cảm biến). Điều này làm cho nó lý tưởng cho các ứng dụng có tải biến, yêu cầu mô-men xoắn bắt đầu cao và nhu cầu điều chỉnh tốc độ chính xác.
Nhìn hiểu lựa chọn: GD200A-2R2G-4, với khả năng điều khiển vector không cảm biến của nó, cung cấp các lợi ích hiệu suất của ổ đĩa cao cấp mà không có sự phức tạp và chi phí cài đặt và duy trì bộ mã hóa phản hồi, làm cho nó trở thành bộ biến tần số phổ biến hiệu quả về chi phí cho phần lớn các ứng dụng công nghiệp.
2.Thực hiện quan trọng và cân nhắc thiết kế hệ thống
Tích hợp biến tần này thành công đòi hỏi sự chú ý đến một vài chi tiết chính.
Thông số động cơ cài đặt trước Tự động điều chỉnh: Để có hiệu suất điều khiển vector tối ưu, rất khuyến khích thực hiện thủ tục tự động điều chỉnh thông số động cơ tĩnh. Điều này cho phép bộ biến tần xác định chính xác và thiết lập các thông số chính của động cơ được kết nối, chẳng hạn như kháng stator và điện cảm rò rỉ, do đó tối đa hóa độ chính xác và hiệu quả điều khiển.
Khả năng bus DC phổ biến: Một tính năng quan trọng của toàn bộ dòng GD200A, bao gồm cả mô hình này, là hỗ trợ cho các cấu hình bus DC phổ biến. Trong các hệ thống đa ổ đĩa, điều này cho phép nhiều biến tần được kết nối với một nguồn cung cấp điện DC chia sẻ duy nhất. Kiến trúc này cho phép năng lượng tái tạo bởi một động cơ trong khi phanh được sử dụng bởi các động cơ khác trên cùng một xe buýt, dẫn đến tiết kiệm năng lượng đáng kể và giảm kích thước của các đơn vị phanh cần thiết.
Ride-Through thất bại điện tức thời: Bộ biến tần được trang bị một chức năng cho phép nó tiếp tục hoạt động mà không gặp gỡ trong khi gián đoạn lưới điện ngắn hạn. Nó làm điều này bằng cách sử dụng năng lượng động của động cơ quay để tái tạo năng lượng trở lại bus DC, duy trì điện áp bus trong một thời gian ngắn. Tính năng này rất quan trọng trong các quy trình mà việc tắt bất ngờ có thể dẫn đến mất mát sản xuất đáng kể hoặc chất thải vật liệu.
Câu hỏi thường gặp (FAQs)
1. Những lợi thế chính của điều khiển vector trong biến tần này là gì?
Lợi thế chính của điều khiển vector vòng mở trong GD200A-2R2G-4 bao gồm mô-men xoắn khởi động cao ở tốc độ thấp, độ chính xác điều chỉnh tốc độ tuyệt vời ngay cả dưới tải thay đổi và phản ứng năng động nhanh chóng đối với rối loạn tải. Điều này đảm bảo hoạt động trơn tru, ngăn chặn sự chậm trễ và cải thiện hiệu quả tổng thể của hệ thống lái.
2. Đơn vị phanh tích hợp có lợi cho ứng dụng của tôi như thế nào?
Đơn vị phanh tích hợp cho các mô hình lên đến 30kW, bao gồm GD200A-2R2G-4 2,2kW, đơn giản hóa thiết kế hệ thống và giảm chi phí. Nó cho phép làm chậm nhanh các tải inertia cao bằng cách tiêu tan năng lượng tái tạo một cách hiệu quả thông qua một kháng phanh bên ngoài. Điều này là cần thiết cho các ứng dụng như thang máy, máy ly tâm hoặc cưa đòi hỏi dừng lại nhanh chóng và thường xuyên.
3. Bộ biến tần này có thể giao tiếp với hệ thống PLC trung tâm không?
Vâng, GD200A-2R2G-4 đi kèm với một cổng truyền thông RS485 tích hợp tiêu chuẩn hỗ trợ giao thức Modbus. Điều này cho phép nó dễ dàng được kết nối mạng với một hệ thống PLC hoặc SCADA trung tâm cho các lệnh bắt đầu / dừng từ xa, thiết lập tham chiếu tốc độ và giám sát thời gian thực các thông số như dòng đầu ra, tần số và trạng thái lỗi.
4. Tầm quan trọng của phạm vi điện áp đầu vào rộng là gì?
Phạm vi điện áp đầu vào rộng của 380V AC (-15% đến + 10%) có nghĩa là bộ biến tần có thể hoạt động đáng tin cậy ở các khu vực có lưới điện không ổn định hoặc yếu nơi điện áp sụt giảm và sóng là phổ biến. Điều này tăng cường độ bền vững của hệ thống và giảm thiểu thời gian ngừng hoạt động do lỗi liên quan đến điện áp.
5. Những điểm bảo trì chính cho bộ biến tần này là gì?
Bảo trì thường xuyên chủ yếu liên quan đến việc đảm bảo rằng vây làm mát và quạt sạch sẽ và không bị cản trở để đảm bảo phân tán nhiệt hiệu quả. Kiểm tra định kỳ độ chặt chẽ của thiết bị đầu cuối điện và điều khiển cũng được khuyến nghị. Lịch sử lỗi toàn diện của bộ biến tần có thể được truy cập để chẩn đoán các vấn đề trong quá khứ, hỗ trợ trong kế hoạch bảo trì dự đoán.
