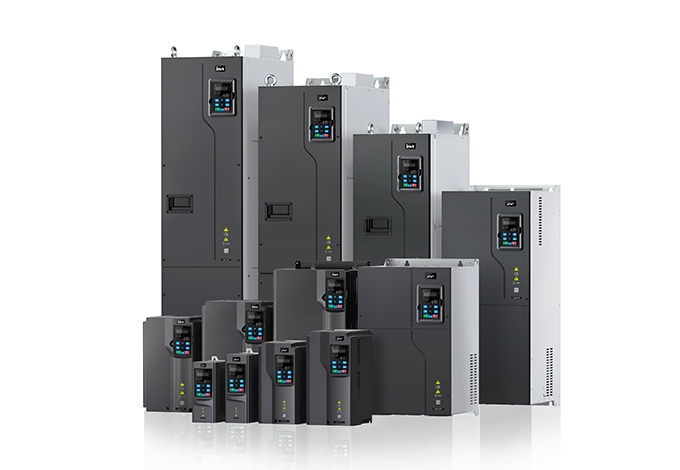

INVT Goodrive270 (GD270-2R2-4) là một ổ đĩa tần số biến (VFD) chuyên dụng được thiết kế để cung cấp hiệu suất và hiệu quả năng lượng vượt trội trong các ứng dụng quạt và bơm. Động cơ tần số biến 3 pha 3 pha 2,2 kW này kết hợp các tính năng phù hợp với năng động chất lỏng, làm cho nó trở thành một lựa chọn lý tưởng cho các hệ thống xử lý nước, HVAC và các thiết lập công nghiệp khác nhau. Thiết kế nhỏ gọn, kích thước sách của nó tạo điều kiện dễ dàng lắp đặt trong tủ điều khiển hạn chế không gian, trong khi các thuật toán điều khiển tiên tiến của nó đảm bảo hoạt động đáng tin cậy và kinh tế của cả động cơ đồng bộ nam châm bất đồng bộ và vĩnh viễn.
1. Tổng quan sản phẩm và công nghệ cốt lõi
Dòng GD270 đại diện cho một sự phát triển đáng kể trong lĩnh vực ổ đĩa để xử lý chất lỏng. Mô hình GD270-2R2-4 không phải là ổ đĩa mục đích chung; Nó được xây dựng cho các hồ sơ hoạt động của quạt và máy bơm. Trọng tâm này được dịch thành các macro ứng dụng nhúng và bộ điều khiển PID chuyên dụng đơn giản hóa thiết lập cho các chức năng như cung cấp nước áp suất liên tục, làm cho nó hầu như là một giải pháp "plug-and-play" cho nhiều ứng dụng tiêu chuẩn.
Về cốt lõi của nó, ổ đĩa tần số biến này sử dụng một phương pháp điều khiển vector điện áp không gian tinh vi, ngay cả khi không có mã hóa phản hồi (Sensorless Vector Control-SVC). Công nghệ này cung cấp điều chỉnh tốc độ tuyệt vời với độ chính xác ± 0,2% và thời gian phản ứng mô-men xoắn dưới 20 miligiây. Điều này có nghĩa là ổ đĩa có thể nhanh chóng thích ứng với các yêu cầu hệ thống thay đổi, chẳng hạn như nhu cầu đột ngột tăng áp suất nước, trong khi duy trì hoạt động ổn định và bảo vệ động cơ khỏi tải trọng gây gián đoạn.
2. Tính năng chính và lợi thế thiết kế
GD270-2R2-4 được đóng gói với các tính năng mang lại lợi ích hữu hình trong các ứng dụng thế giới thực.
Hiệu quả năng lượng ở phía trước: Một tính năng nổi bật là thuật toán tiết kiệm năng lượng ECO tích hợp. Chức năng này theo dõi nhu cầu tải trọng một cách thông minh và tự động điều chỉnh điện áp và tần số hoạt động của động cơ để giảm thiểu tiêu thụ năng lượng trong điều kiện tải trọng thấp. Đối với các cơ sở có máy bơm hoặc quạt hoạt động lâu dài, điều này có thể dẫn đến giảm đáng kể chi phí điện. Hơn nữa, khả năng lái động cơ đồng bộ nam châm vĩnh viễn hiệu quả cao (PMSM) có thể mở khóa hiệu quả hệ thống thậm chí cao hơn.
Độ bền vững và độ tin cậy: Được thiết kế cho các môi trường công nghiệp nghiêm ngặt, ổ đĩa tần số biến 3 pha này tự hào có một cấu trúc mạnh mẽ. Nó có phạm vi điện áp đầu vào rộng (380-480V ± 15%), cho phép nó xử lý biến động lưới một cách hiệu quả. Bảng mạch in cốt lõi được phủ một lớp bảo vệ dày chống ăn mòn, độ ẩm và bụi, tăng tuổi thọ của nó trong điều kiện khắc nghiệt như những gì được tìm thấy trong nhà máy xử lý nước thải. Một thiết kế ống không khí độc lập ngăn chặn bụi tích tụ bên trong ổ đĩa, cải thiện độ tin cậy hơn nữa.
Linh hoạt và tích hợp vô cùng: ổ đĩa cung cấp sự linh hoạt cấu hình đáng chú ý. Nó đi kèm với hai khe mở rộng (SLOT1 và SLOT2) có thể được lấp đầy với một loạt các thẻ truyền thông tùy chọn, hỗ trợ các mạng công nghiệp lớn như Profibus-DP, Profinet, CANopen và Modbus-TCP. Điều này cho phép tích hợp liền mạch vào hầu như bất kỳ hệ thống tự động hóa nhà máy nào. Ngoài ra, người dùng có thể lựa chọn các mô hình với các lò phản ứng đầu ra DC hoặc AC tích hợp để đáp ứng các yêu cầu giảm thiểu hài hòa cụ thể mà không cần các thành phần bên ngoài.
3. Hiệu suất kỹ thuật và thông số kỹ thuật
GD270-2R2-4 được đánh giá là công suất đầu ra 2,2 kW, với dòng đầu ra tương ứng là 5 Amps. Nó hoạt động trên một điện áp đầu vào AC ba pha tiêu chuẩn dao động từ 380 đến 480 Volt ở tần số 50 hoặc 60 Hz. Tần số đầu ra của nó có thể thay đổi từ 0 Hz đến 400 Hz, phù hợp với một loạt các tốc độ động cơ để kiểm soát quy trình chính xác.
Về điều khiển động cơ, ổ đĩa tương thích với cả động cơ cảm ứng bất đồng bộ tiêu chuẩn và động cơ đồng bộ nam châm vĩnh viễn hiện đại. Nó cung cấp mô-men xoắn khởi động mạnh mẽ 150% ở 0,5 Hz cho động cơ bất đồng bộ, đảm bảo khởi động mượt mà ngay cả dưới tải. Động cơ được thiết kế để hoạt động liên tục ở nhiệt độ xung quanh từ -10 ° C đến 50 ° C, với độ giảm áp dụng trên 40 ° C để đảm bảo tuổi thọ thành phần. Làm mát được đạt được thông qua một hệ thống quạt không khí ép buộc nội bộ.
Quan điểm mở rộng: Vai trò của VFD chuyên ngành trong ngành công nghiệp hiện đại
Hiểu bối cảnh rộng hơn về lý do tại sao một ổ đĩa tần số biến chuyên dụng cho quạt và máy bơm có lợi có thể giúp trong việc lựa chọn thông tin hơn.
1. Tại sao chọn VFD cụ thể ứng dụng?
Trong khi các ổ đĩa mục đích chung có sẵn, một ổ đĩa tần số biến 3 pha chuyên dụng như GD270-2R2-4 cung cấp những lợi thế khác nhau. Nó đi kèm với các chức năng được lập trình sẵn cho các nhiệm vụ phổ biến trong thị trường mục tiêu của nó. Ví dụ, nó bao gồm logic tích hợp để điều khiển nhiều máy bơm trong một trạm tăng nước hoặc điều chỉnh PID chuyên dụng để duy trì áp suất ổn định trong hệ thống vòng kín. Điều này làm giảm thời gian kỹ thuật, giảm thiểu lỗi cấu hình và tăng tốc việc đưa vào hoạt động. Nó cũng bao gồm các tính năng bảo vệ cụ thể cho ứng dụng, chẳng hạn như chống cavitation và bảo vệ đóng băng, không phải lúc nào cũng là tiêu chuẩn trong ổ đĩa mục đích chung.
2.Những cân nhắc chính cho việc triển khai hệ thống
Để đảm bảo hiệu suất tối ưu và tuổi thọ dài, một vài yếu tố quan trọng phải được xem xét khi tích hợp ổ đĩa này.
Kích thước phù hợp và Derating: Điều quan trọng là chọn một ổ đĩa với một xếp hạng hiện tại vượt quá công suất tải đầy đủ của động cơ. Đối với các ứng dụng bơm, đặc biệt là những ứng dụng liên quan đến khởi động nặng hoặc tải trọng mô-men xoắn biến đổi, tham khảo ý kiến về đường cong giảm giá của nhà sản xuất là điều cần thiết để tránh căng thẳng quá mức các thành phần ổ đĩa.
Điều bắt buộc của lọc: Các thành phần điện tử bên trong một VFD dễ bị hư hại bởi bụi dẫn điện và khí ăn mòn. Đảm bảo tủ điều khiển có lọc đủ và duy trì môi trường sạch xung quanh ổ đĩa là một cách đơn giản nhưng hiệu quả để kéo dài tuổi thọ của nó đáng kể.
Tích hợp hệ thống toàn diện: Một cài đặt thành công liên quan đến nhiều hơn chỉ là ổ đĩa và động cơ. Nó đòi hỏi các bộ قطع mạch hoặc an chì thượng lưu có kích thước chính xác để bảo vệ ngắn mạch, dây điều khiển kết thúc đúng cách để miễn dịch tiếng ồn và, trong một số trường hợp, bộ lọc hài hòa bên ngoài để duy trì các tiêu chuẩn chất lượng điện theo yêu cầu của địa điểm lắp đặt cụ thể.
Câu hỏi thường gặp (FAQs)
1.Làm thế nào chế độ ECO trong ổ đĩa này thực sự tiết kiệm năng lượng?
Chế độ ECO hoạt động như một hệ thống điều chỉnh tự động tiên tiến liên tục tìm kiếm điểm hoạt động hiệu quả nhất. Thay vì chạy động cơ ở tỷ lệ điện áp-tần số cố định, nó làm giảm dòng chảy từ của động cơ (và do đó điện áp được cung cấp) khi không yêu cầu mô-men xoắn đầy đủ. Điều này giảm thiểu tổn thất lõi trong động cơ, là một nguồn chất thải năng lượng đáng kể, đặc biệt là trong quạt và máy bơm được tải một phần. Thuật toán đảm bảo điều này được thực hiện mà không ảnh hưởng đến phản ứng của hệ thống đối với những thay đổi tải đột ngột.
2. có thể điều khiển ổ đĩa 2,2kW này một động cơ đồng bộ nam châm vĩnh viễn (PMSM) cho một máy bơm?
Vâng, chắc chắn. GD270-2R2-4 được thiết kế rõ ràng để kiểm soát cả động cơ bất đồng bộ (cảm ứng) tiêu chuẩn và động cơ đồng bộ nam châm vĩnh viễn hiệu quả cao. Bạn sẽ cần chọn loại động cơ trong các thông số của ổ đĩa và, lý tưởng nhất, thực hiện một thói quen điều chỉnh tự động để đảm bảo điều khiển vector phù hợp tối ưu với các đặc điểm cụ thể của PMSM, do đó đạt được hiệu quả và hiệu suất điều khiển cao nhất có thể.
3. Tầm quan trọng của bộ điều khiển PID tích hợp cho ứng dụng bơm là gì?
Bộ điều khiển PID tích hợp là bộ não để duy trì một biến quy trình ổn định, chẳng hạn như áp suất nước trong đường ống hoặc mức trong bể. Trong một hệ thống bơm áp suất ổn định, ổ đĩa sử dụng phản hồi từ một cảm biến áp suất từ xa. Bộ điều khiển PID sau đó liên tục điều chỉnh tốc độ động cơ để duy trì áp suất thiết lập, bất kể thay đổi nhu cầu (như nhiều vòi đang được mở). Điều này loại bỏ sự cần thiết cho một bộ điều khiển quy trình bên ngoài riêng biệt, đơn giản hóa hệ thống và giảm chi phí.
4. Tại sao thiết kế nhỏ gọn "booksize" là một lợi thế lớn?
Yếu tố hình dạng kích thước sách nhỏ gọn, tiêu chuẩn cho phép nhiều ổ đĩa được gắn cạnh nhau trên một đường ray duy nhất trong tủ điều khiển. Điều này tối ưu hóa đáng kể việc sử dụng không gian bảng điều khiển có giá trị. Đối với các nhà tích hợp hệ thống và OEM, điều này có nghĩa là họ có thể thiết kế các tủ điều khiển nhỏ hơn, hiệu quả hơn về chi phí hoặc phù hợp với nhiều thiết bị hơn vào dấu chân tủ hiện có, đó là một yếu tố quan trọng trong nhiều dự án.
5. Các tính năng an toàn nào mà ổ đĩa này cung cấp?
Ngoài bảo vệ điện tử tiêu chuẩn chống lại quá dòng, quá điện áp và quá nhiệt độ, thông tin an toàn của ổ đĩa bao gồm hỗ trợ cho các chức năng an toàn. Trong khi các chứng nhận cụ thể nên được xác minh cho mỗi mô hình, các ổ đĩa trong lớp này thường hỗ trợ các chức năng như Safe Torque Off (STO) thông qua thẻ mở rộng an toàn tùy chọn. STO là một tính năng an toàn quan trọng ngăn chặn ổ đĩa tạo ra bất kỳ mô-men xoắn đầu ra nào có thể khởi động động cơ, cho phép bảo trì an toàn và đáp ứng các tiêu chuẩn an toàn máy móc.
