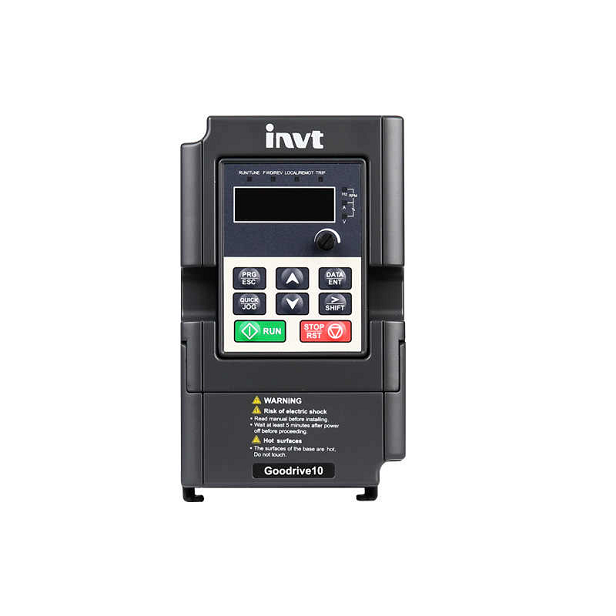

INVT GD10-0R4G-S2-B là một bộ biến tần kinh tế mini được thiết kế cho các ứng dụng OEM công suất nhỏ đòi hỏi hiệu suất đáng tin cậy trong không gian hạn chế. Là một biến tần một pha với đầu vào 220V và công suất đầu ra 0,4kW, nó tích hợp công nghệ điều khiển V / f vectorized và các tính năng thiết yếu như điều khiển PID, hoạt động đa tốc độ và truyền thông Modbus. Thiết kế nhỏ gọn và cơ chế làm mát tự nhiên của nó làm cho nó lý tưởng cho môi trường có bụi hoặc vật liệu sợi, chẳng hạn như máy móc dệt may, hệ thống băng tải và các đơn vị HVAC nhỏ. Bằng cách tuân thủ các tiêu chuẩn quốc tế như IEC và CE, biến tần này đảm bảo cả an toàn và tương thích với các yêu cầu thị trường toàn cầu.
1. Thông số kỹ thuật và khả năng chức năng
GD10-0R4G-S2-B hoạt động với phạm vi điện áp đầu vào một pha từ 220V (-15%) đến 240V (+10%) và hỗ trợ tần số đầu ra danh nghĩa 50Hz / 60Hz. Các chỉ số hiệu suất chính bao gồm một phạm vi tần số đầu ra rộng từ 0Hz đến 400Hz và một 调速比 của 1: 100, cho phép điều chỉnh tốc độ động cơ chính xác. Bộ biến tần cung cấp khả năng quá tải mạnh mẽ, xử lý 150% dòng điện định mức trong 1 phút và 200% trong 1 giây, đảm bảo khả năng phục hồi chống lại sự thay đổi tải đột ngột.
Các phương pháp điều khiển tập trung vào điều khiển V / f vectorized, tối ưu hóa hiệu suất mô-men xoắn và hiệu quả năng lượng. Thiết bị bao gồm 16 bước tốc độ có thể lập trình và hỗ trợ đường cong V / F tùy chỉnh, cho phép người dùng điều chỉnh hoạt động theo đặc điểm động cơ cụ thể. Giao diện tích hợp có một đầu vào tương tự (0-10V hoặc 0-20mA), một đầu ra tương tự, năm đầu vào kỹ thuật số và một đầu ra rơ le. Truyền thông được tạo điều kiện thông qua RS-485 với hỗ trợ giao thức Modbus, cho phép tích hợp liền mạch vào các mạng tự động hóa công nghiệp.
2. Lợi thế thiết kế và tính năng hoạt động
Xây dựng hiệu quả không gian
Là một bộ biến tần kinh tế mini, GD10-0R4G-S2-B nhấn mạnh chủ nghĩa tối thiểu và tính thực tế. Kích thước của nó được giảm đáng kể so với các mô hình thông thường, tiết kiệm lên đến 15% không gian bảng điều khiển. Độ nhỏ gọn này rất quan trọng đối với các ứng dụng OEM nơi nhiều đơn vị được triển khai trong vỏ chặt chẽ.
Nâng cao quản lý nhiệt
Không giống như các hệ thống làm mát cưỡng bức, biến tần này dựa vào làm mát đối lưu tự nhiên. Cách tiếp cận thụ động này loại bỏ quạt, giảm tiếng ồn và ngăn chặn sự tích tụ bụi trong môi trường đầy thách thức như chế biến gỗ hoặc sản xuất dệt may. Thiết kế đảm bảo hoạt động đáng tin cậy trong phạm vi nhiệt độ môi trường xung quanh từ -10 ° C đến 50 ° C, với việc giảm áp dụng trên 40 ° C.
Khả năng truy cập tập trung vào người dùng
Một tính năng nổi bật là bàn phím LED có thể lắp đặt bên ngoài với điện năng đo tích hợp. Điều này cho phép điều khiển từ xa và điều chỉnh thông số thời gian thực mà không cần truy cập trực tiếp vào đơn vị. Giao diện cung cấp chẩn đoán rõ ràng, bao gồm nhật ký lịch sử lỗi cho quá tải, quá nóng hoặc biến động điện áp, hợp lý hóa quy trình công việc bảo trì.
3. Phạm vi ứng dụng và trường hợp sử dụng công nghiệp
GD10-0R4G-S2-B xuất sắc trong các kịch bản đòi hỏi điều khiển động cơ hiệu quả về chi phí mà không ảnh hưởng đến chức năng. Các ứng dụng điển hình bao gồm:
Hệ thống xử lý vật liệu: Băng tải và máy phân loại được hưởng lợi từ các cài đặt 16 tốc độ và các tùy chọn phanh động.
Truyền thông và bơm: Điều khiển PID tích hợp cho phép điều chỉnh áp suất hoặc dòng chảy chính xác trong HVAC và hệ thống quản lý nước.
Máy móc dệt may và bao bì: Làm mát tự nhiên đảm bảo tuổi thọ dài trong các thiết lập bụi hoặc sợi, trong khi RS-485 hỗ trợ giám sát tập trung.
Đối với nhu cầu chuyên môn, bộ biến tần cung cấp nhiều phương pháp phanh - phun DC, phanh dòng chảy và phanh dựa trên điện trở - cung cấp sự linh hoạt để quản lý sự chậm lại trong tải trọng inertia cao.
4. Phân tích so sánh: Dòng GD10 trên thị trường biến tần
GD10-0R4G-S2-B chiếm một vị trí độc đáo giữa ổ đĩa V / f cơ bản và bộ điều khiển vector cao cấp. Các điểm khác biệt chính bao gồm:
Khả năng giá cả phải chăng so với hiệu suất: Mặc dù có giá như một giải pháp kinh tế, nó kết hợp điều chỉnh V / f dựa trên vector để hoạt động tốc độ thấp mượt mà hơn so với bộ biến tần tiêu chuẩn.
Compactness vs.Expandability: Mặc dù kích thước nhỏ của nó, đơn vị hỗ trợ I / O mở rộng thông qua các cổng kỹ thuật số có thể lập trình, một điều hiếm trong lớp của nó.
Tính năng bảo vệ: Nó bao gồm các biện pháp bảo vệ toàn diện chống lại quá điện áp, thấp điện áp, mất pha và mạch ngắn, vượt qua nhiều đối thủ cạnh tranh cấp nhập cảnh.
Khi so sánh với các loạt chuyên ngành của INVT (ví dụ: GD350 cho cần cẩu hoặc GD270 cho máy bơm), GD10 ưu tiên tính linh hoạt hơn tối ưu hóa cụ thể ứng dụng. Lập trình mô-đun của nó - chẳng hạn như đầu ra chuyển đổi có thể bị trì hoãn và dốc tăng tốc có thể tùy chỉnh - làm cho nó có thể thích ứng với các yêu cầu OEM đa dạng.
5.Hướng dẫn thực hiện và tích hợp
Thực tiễn lắp đặt tốt nhất
Bộ biến tần sử dụng lắp đặt trên tường và phải được đặt để tối đa hóa dòng khí để làm mát tự nhiên. Các kết nối điện nên sử dụng cáp che chắn cho các tín hiệu tương tự nhạy cảm với tiếng ồn, và mạng RS-485 yêu cầu các điện trở kết thúc để ngăn chặn sự phản chiếu tín hiệu.
Cấu hình thông số
Thiết lập ban đầu liên quan đến việc xác định các thông số hiệu suất cơ bản thông qua bàn phím LED. Cài đặt quan trọng bao gồm:
Động cơ định mức hiện tại và điện áp để tối ưu hóa đường cong V / f.
Thời gian tăng tốc / giảm tốc (0,1-6000) để giảm thiểu căng thẳng cơ học.
Hồ sơ đa tốc độ được gán cho đầu vào kỹ thuật số để hoạt động tự động.
An toàn và tuân thủ
Thiết kế đáp ứng tiêu chuẩn CE cho EMC và an toàn điện, đảm bảo khả năng tương thích trong các khu công nghiệp. Người dùng phải tuân thủ các quy định địa phương về ngắt kết nối thiết bị và đặt đất, với bộ lọc bên ngoài tùy chọn để tương thích điện từ trong môi trường nhạy cảm.
Câu hỏi thường gặp (FAQs)
1. Làm thế nào GD10-0R4G-S2-B đạt được hiệu quả năng lượng trong các ứng dụng tải biến?
Bộ biến tần tận dụng điều khiển V / f tăng cường vector để điều chỉnh điện áp và tần số dựa trên điều kiện tải động cơ thời gian thực. Điều này giảm thiểu mất năng lượng phản ứng, đặc biệt là trong các kịch bản tải một phần. Ngoài ra, hệ thống làm mát tự nhiên loại bỏ tiêu thụ năng lượng quạt, giảm tiêu thụ năng lượng tổng thể lên đến 5% so với các mô hình làm mát tích cực.
2. Biến tần này có thể đồng bộ với các hệ thống điều khiển dựa trên PLC hiện có không?
Có, giao diện Modbus RS-485 tích hợp cho phép giao tiếp liền mạch với PLC. Người dùng có thể lập bản đồ các thông số như lệnh tốc độ, mã lỗi và tần số đầu ra để đăng ký địa chỉ để giám sát tập trung. Các đầu vào kỹ thuật số cũng chấp nhận tín hiệu từ đầu ra kỹ thuật số PLC để bắt đầu / dừng và kiểm soát hướng.
3. Điều gì phân biệt các phương pháp phanh được hỗ trợ bởi mô hình này?
Chức năng phanh DC phun dòng trực tiếp để dừng động cơ một cách nhanh chóng, lý tưởng cho tải trọng inertia cao. Phanh dòng chảy làm tăng mô-men xoắn trong khi chậm lại mà không có thiết bị bên ngoài, trong khi phanh điện trở tiêu tan năng lượng dư thừa dưới dạng nhiệt thông qua mô-đun điện trở bên ngoài cho các chu kỳ dừng-bắt đầu thường xuyên. Sự lựa chọn phụ thuộc vào đặc điểm tải và yêu cầu năng động.
4. Bộ biến tần có phù hợp với các ứng dụng động cơ một pha không?
Không, GD10-0R4G-S2-B được thiết kế độc quyền cho động cơ bất đồng bộ ba pha. Đầu vào một pha (220V) được chuyển đổi thành đầu ra ba pha, cho phép tương thích với động cơ công nghiệp tiêu chuẩn trong khi hoạt động từ các nguồn điện thương mại dân cư hoặc nhẹ.
5. Thiết kế nhỏ gọn ảnh hưởng đến bảo trì và tuổi thọ như thế nào?
Cấu trúc không quạt tăng cường tuổi thọ bằng cách loại bỏ một điểm thất bại phổ biến. Bộ tản nhiệt nhôm tiêu tan nhiệt một cách hiệu quả, và lớp phủ PCB niêm phong bảo vệ chống lại bụi và độ ẩm. Bảo trì được giới hạn ở kiểm tra phù hợp định kỳ và cập nhật phần mềm thông qua bàn phím.
6. Các giao thức an toàn nào được tích hợp để phòng ngừa lỗi?
Bộ biến tần có tính năng bảo vệ đa lớp, bao gồm bảo vệ quá tải nhiệt điện tử để mô phỏng điều kiện sưởi ấm động cơ và phòng ngừa chậm trong quá trình tăng tốc. Lịch sử lỗi ghi lại sáu sự kiện cuối cùng với ảnh chụp chi tiết của các thông số hoạt động, hỗ trợ khắc phục sự cố nhanh chóng.
