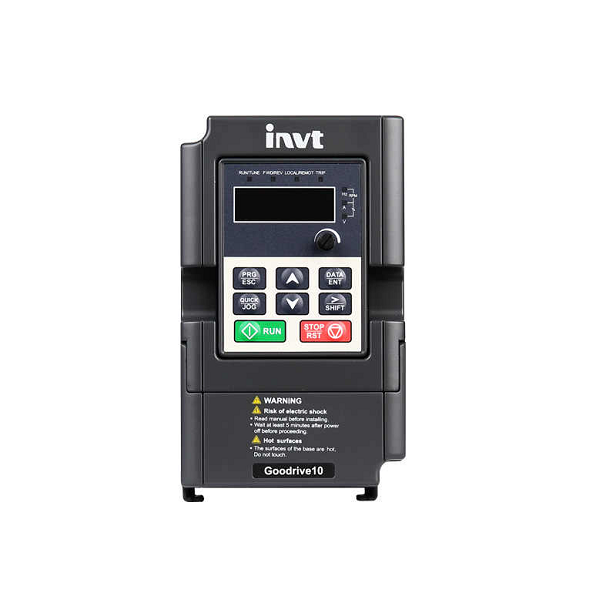

INVT GD10-2R2G-4-B là một ví dụ chính về hiệu quả kỹ thuật trong lĩnh vực tự động hóa công nghiệp. Mô hình này là một bộ biến tần số nhỏ thuộc về loạt GD10 của INVT, được thiết kế đặc biệt như một bộ biến tần VFD ba pha cho hiệu suất mạnh mẽ trong không gian nhỏ gọn. Nó chuyển đổi công suất AC ba pha đến thành tần số và đầu ra điện áp được kiểm soát để quản lý chính xác tốc độ và mô-men xoắn của động cơ AC ba pha tiêu chuẩn. Với công suất định mức 2,2kW và điện áp đầu vào 380V 3 pha, ổ đĩa này được thiết kế cho các ứng dụng OEM nơi tiết kiệm không gian, độ tin cậy và chức năng trực tiếp là quan trọng. Thiết kế thu nhỏ của nó không thỏa hiệp về năng lượng hoặc các tính năng thiết yếu, làm cho nó trở thành một lựa chọn lý tưởng cho một loạt các máy móc trong xử lý vật liệu, bao bì và ngành công nghiệp dệt may, đặc biệt là trong môi trường có mức bụi cao và bay nơi làm mát tự nhiên có lợi.
Thông số kỹ thuật cốt lõi
GD10-2R2G-4-B được xác định bởi một bộ thông số kỹ thuật mạnh mẽ phác thảo khả năng hoạt động của nó. Nó chấp nhận điện áp đầu vào ba pha dao động từ 380V đến 440V, với dung sai tần số giữa 47Hz và 63Hz. Đầu ra được thiết kế để phù hợp với điện áp đầu vào với biên lỗi dưới 5%, đảm bảo hiệu suất động cơ nhất quán. Triết lý điều khiển của nó dựa trên phương pháp điều khiển V / F tối ưu hóa vector, cho phép phạm vi tần số đầu ra rộng từ 0Hz đến tối đa 400Hz. Điều này cung cấp tỷ lệ điều chỉnh tốc độ đáng kể là 1: 100, cung cấp sự linh hoạt tuyệt vời cho kiểm soát quy trình. Động cơ được xây dựng để xử lý các điều kiện đòi hỏi với khả năng quá tải 150% của dòng điện định mức trong 60 giây, 180% trong 10 giây và đỉnh 200% trong 1 giây. Để tích hợp vào các hệ thống tự động, nó đi kèm tiêu chuẩn với giao diện truyền thông Modbus thông qua RS-485. Thiết kế nhỏ gọn, kích thước sách của nó hỗ trợ lắp đặt tường và dựa vào đối lưu tự nhiên để làm mát, hoạt động hiệu quả trong nhiệt độ xung quanh từ -10 ° C đến 50 ° C.
Các tính năng chính và lợi thế thiết kế
Thiết kế nhỏ gọn và mạnh mẽ
Kiến trúc bộ biến tần số nhỏ của GD10-2R2G-4-B là một trong những lợi ích quan trọng nhất của nó. Dấu chân thu nhỏ cho phép lắp đặt trực tiếp trong bảng điều khiển chặt chẽ, tiết kiệm không gian tủ quý giá. Điều này đặc biệt có giá trị cho các nhà sản xuất OEM muốn thiết kế máy móc nhỏ gọn hơn. Hơn nữa, thiết kế sử dụng phân tán nhiệt tự nhiên, loại bỏ sự cần thiết của một quạt làm mát. Điều này không chỉ làm giảm tiêu thụ năng lượng và tiếng ồn tiềm năng mà còn tăng cường độ tin cậy của ổ đĩa trong môi trường đầy thách thức nơi các chất ô nhiễm trong không khí như bông bay, bụi hoặc sương mù dầu có thể tắc nghẽn quạt và bộ tải nhiệt, một nguyên nhân phổ biến của sự hỏng trong ổ đĩa tiêu chuẩn.
Kiểm soát nâng cao và hiệu suất
Mặc dù kích thước nhỏ gọn của nó, bộ biến tần VFD ba pha này kết hợp các tính năng điều khiển tinh vi. Điều khiển V / F tối ưu hóa bằng vector đảm bảo hoạt động động cơ ổn định trên phạm vi tốc độ rộng, cung cấp mô-men xoắn khởi động mạnh mẽ và phản ứng năng động cải thiện so với điều khiển V / F cơ bản. Nó hỗ trợ nhiều chế độ tăng tốc và giảm tốc, cho phép tăng dốc và giảm dốc mượt mà giảm thiểu căng thẳng cơ học trên thiết bị lái. Động cơ cũng bao gồm một bộ lựa chọn phanh toàn diện - bao gồm phanh phun DC, phanh dòng chảy và hỗ trợ kháng phanh bên ngoài - cho phép các kỹ sư lựa chọn phương pháp tốt nhất để nhanh chóng dừng động cơ và quản lý năng lượng tái tạo.
Chức năng toàn diện và dễ sử dụng
GD10-2R2G-4-B được đóng gói với các chức năng tích hợp đơn giản hóa thiết kế hệ thống và nâng cao khả năng quy trình. Nó có bộ điều khiển PID tích hợp, làm cho nó sẵn sàng cho các ứng dụng điều khiển quy trình vòng kín như điều chỉnh áp suất hoặc dòng chảy mà không cần bộ điều khiển bên ngoài. Đối với các ứng dụng yêu cầu các chuỗi chuyển động được xác định trước, ổ đĩa cung cấp lên đến 16 cài đặt đa tốc độ được thiết lập sẵn. Giao diện người dùng được thiết kế để thuận tiện, có bàn phím LED có thể tháo rời với tiềm năng đo tích hợp để điều chỉnh tốc độ dễ dàng, có thể được mở rộng và lắp đặt từ xa để thuận tiện cho người vận hành. Tuân thủ các tiêu chuẩn quốc tế và chứng nhận CE nhấn mạnh chất lượng và an toàn của nó cho các thị trường toàn cầu.
Phân tích hiệu suất và ứng dụng
Lợi ích hoạt động trong môi trường công nghiệp
Việc triển khai bộ biến tần số mini GD10-2R2G-4-B chuyển thành một số lợi thế hoạt động chính. Bằng cách cho phép kiểm soát chính xác tốc độ động cơ, nó trực tiếp góp phần tiết kiệm năng lượng đáng kể trong các ứng dụng như máy bơm và quạt, nơi giảm tốc độ có thể dẫn đến giảm đáng kể tiêu thụ năng lượng. Chức năng khởi động mềm hạn chế dòng chảy, giảm căng thẳng trên động cơ và hệ thống cung cấp điện, có thể kéo dài tuổi thọ của thiết bị và chi phí bảo trì thấp hơn. Các tính năng bảo vệ mạnh mẽ của ổ đĩa - bảo vệ chống lại quá dòng điện, quá điện áp, quá điện áp, quá tải và quá nhiệt độ - đảm bảo cả ổ đĩa và động cơ được bảo vệ khỏi điều kiện hoạt động bất thường, tăng cường thời gian hoạt động và độ tin cậy tổng thể của hệ thống.
Các ngành công nghiệp mục tiêu và trường hợp sử dụng cụ thể
Bộ biến tần VFD ba pha này tìm thấy niche của nó trong một tập hợp các ngành công nghiệp và ứng dụng đa dạng. Thiết kế không quạt của nó làm cho nó đặc biệt phù hợp với máy móc dệt may, thiết bị chế biến gỗ và các thiết lập khác nơi sợi không khí và bụi phổ biến. Trong ngành công nghiệp đóng gói, nó có thể kiểm soát đáng tin cậy băng tải, máy làm đầy và thiết bị đóng gói, với chức năng đa tốc độ cho phép tốc độ dây chuyền sản xuất khác nhau. Nó cũng phù hợp tuyệt vời với các hệ thống xử lý vật liệu khác nhau, bao gồm băng tải nhỏ, máy nâng và máy cho ăn, nơi kích thước nhỏ gọn và các tính năng điều khiển thiết yếu của nó cung cấp một giải pháp hiệu quả về chi phí và đáng tin cậy.
Bối cảnh rộng hơn: Vai trò của Mini VFD trong tự động hóa hiện đại
Hiểu công nghệ VFD và sự tiến hóa của nó
Một ổ đĩa tần số biến đổi (VFD) là một thiết bị chuyển đổi năng lượng về cơ bản kiểm soát tốc độ của động cơ cảm ứng AC bằng cách thay đổi tần số và điện áp của nguồn cung cấp cho nó. Nguyên tắc cốt lõi là tốc độ động cơ tương ứng trực tiếp với tần số cung cấp. Bằng cách giảm tần số, VFD làm giảm tốc độ động cơ, dẫn đến tiêu thụ năng lượng thấp hơn và kiểm soát quy trình được cải thiện. Xu hướng thu nhỏ hóa trong thị trường VFD, ví dụ bằng dòng GD10, được thúc đẩy bởi nhu cầu về máy nhỏ hơn, tích hợp hơn. Tiến bộ trong công nghệ bán dẫn điện và quản lý nhiệt đã cho phép đóng gói hiệu suất cao vào các gói ngày càng nhỏ hơn, cung cấp cho các kỹ sư sự linh hoạt thiết kế lớn hơn.
Phân tích so sánh với các loại ổ đĩa khác
Khi chọn một ổ đĩa, các kỹ sư thường cân nhắc lợi ích của một mô hình nhỏ gọn, mục đích chung như GD10 so với các loại khác. So với ổ đĩa vector hiệu suất cao lớn hơn, đắt tiền hơn, GD10-2R2G-4-B cung cấp một sự cân bằng hấp dẫn của các tính năng thiết yếu và hiệu quả chi phí cho các ứng dụng không yêu cầu độ chính xác siêu cao hoặc mô-men xoắn tốc độ thấp tối đa. Lợi thế chính của nó so với ổ đĩa đơn giản hơn là bộ tính năng phong phú của nó, bao gồm PID tích hợp, điều khiển đa tốc độ và khả năng truyền thông. Quyết định sử dụng mini VFD thường phụ thuộc vào ưu tiên tiết kiệm không gian, điều kiện môi trường (ưu tiên thiết kế không quạt) và nhu cầu một giải pháp cơ bản, đáng tin cậy và có ý thức về chi phí.
Câu hỏi thường gặp (FAQs)
GD10-2R2G-4-B có thể điều khiển loại động cơ nào?
Bộ biến tần VFD ba pha này được thiết kế đặc biệt để điều khiển động cơ cảm ứng AC ba pha tiêu chuẩn. Điều quan trọng là đảm bảo rằng công suất của động cơ không vượt quá công suất 2,2kW của ổ đĩa và các thông số động cơ được cấu hình chính xác trong ổ đĩa để có hiệu suất và bảo vệ tối ưu.
Thiết kế làm mát không quạt ảnh hưởng đến việc sử dụng nó như thế nào?
Sự vắng mặt của một quạt làm mát trong bộ biến tần số mini này là một lợi ích lớn cho độ tin cậy trong môi trường bẩn, vì nó ngăn chặn sự tích lũy bụi và mảnh vỡ trên bộ lọc nhiệt có thể dẫn đến quá nóng. Tuy nhiên, điều quan trọng là cài đặt ổ đĩa ở một vị trí có dòng khí xung quanh đủ, thường trong một vỏ điện được thông gió đúng cách hoặc có hệ thống làm mát riêng của nó, để đảm bảo quá trình đối lưu tự nhiên có thể tiêu tan nhiệt hiệu quả.
Động cơ này có thể được sử dụng cho một ứng dụng kiểm soát tốc độ băng tải đơn giản không?
Chắc chắn. GD10-2R2G-4-B là một giải pháp lý tưởng cho kiểm soát tốc độ băng tải. Bàn phím dễ sử dụng của nó với điện số cho phép điều chỉnh tốc độ trực tiếp. Hơn nữa, đầu vào kỹ thuật số có thể lập trình của ổ đĩa có thể được kết nối với cảm biến bên ngoài hoặc công tắc cho các lệnh bắt đầu / dừng và chức năng đa tốc độ của nó có thể được sử dụng để thiết lập tốc độ hoạt động cố định cho các quy trình khác nhau.
Tầm quan trọng của giao tiếp Modbus tích hợp là gì?
Truyền thông Modbus RTU tích hợp qua RS-485 là một tính năng quan trọng cho tự động hóa hiện đại. Nó cho phép ổ đĩa được tích hợp liền mạch vào một mạng điều khiển lớn hơn, chẳng hạn như một hệ thống được quản lý bởi PLC (Programmable Logic Controller). Điều này cho phép giám sát tập trung trạng thái ổ đĩa (như tần số, hiện tại và lỗi) và điều khiển từ xa, điều cần thiết cho việc thu thập dữ liệu và các ứng dụng Công nghiệp 4.0.
Động cơ có cung cấp bảo vệ chống lại biến động nguồn cung cấp điện không?
Có, GD10-2R2G-4-B được thiết kế để xử lý một mức độ biến đổi điện áp đầu vào. Phạm vi điện áp đầu vào của nó được chỉ định từ 380V-15% đến 440V + 10%, cung cấp một bộ đệm chống lại biến động lưới điển hình. Ngoài ra, nó có tính năng bảo vệ toàn diện chống lại tình trạng quá điện áp và dưới điện áp, sẽ kích hoạt báo động hoặc lỗi để bảo vệ ổ đĩa và thiết bị kết nối.
