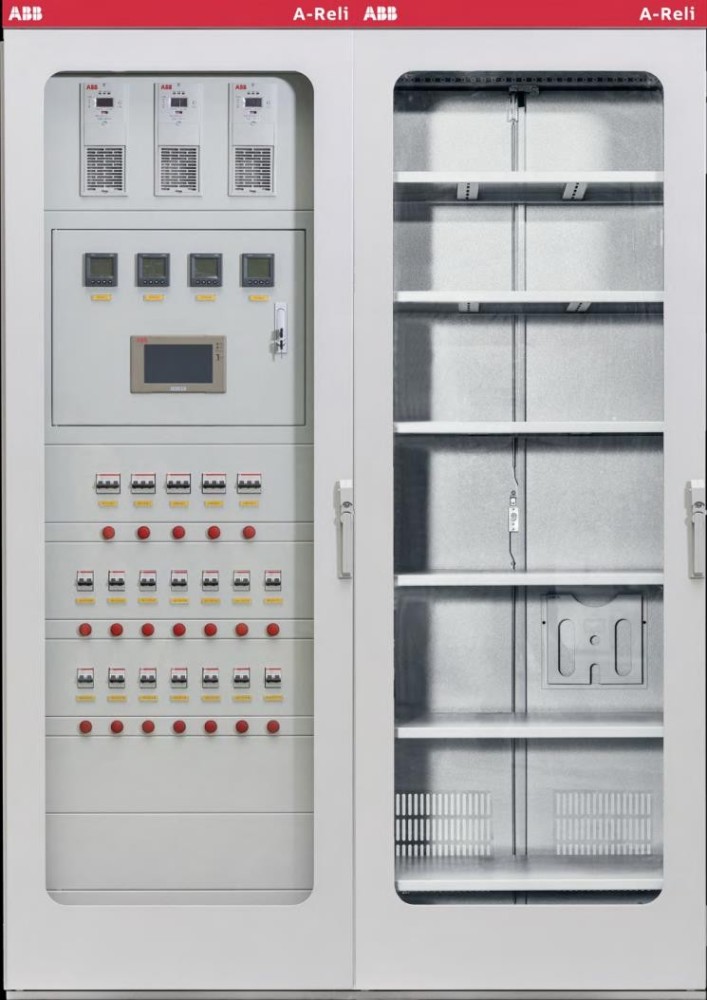

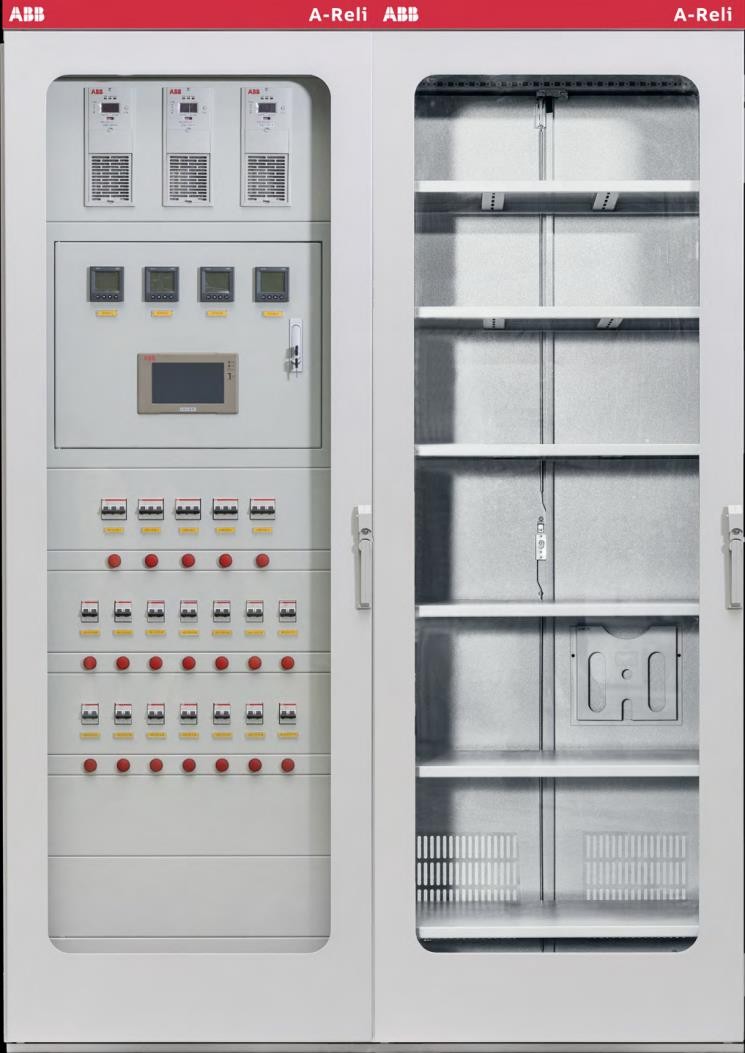

Hệ thống nguồn một chiều (DC) vi xử lý dòng ABB A-Reli 220V 100Ah cung cấp nguồn điện vận hành và điều khiển đáng tin cậy cho thiết bị đóng cắt điện áp cao và bảo vệ rơ-le trong các trạm biến áp điện và cơ sở công nghiệp. Thiết bị dạng mô-đun này tích hợp chỉnh lưu tần số cao, kiểm tra ắc-quy thông minh và màn hình cảm ứng màu để đảm bảo nguồn điện phụ trợ liên tục trong các điều kiện công nghiệp phức tạp.
Các trạm biến áp điện hiện đại, nhà máy điện và đường sắt điện khí hóa phụ thuộc rất nhiều vào nguồn điện một chiều phụ trợ không gián đoạn để kích hoạt các máy cắt điện áp cao và vận hành các sơ đồ rơ-le bảo vệ. Thách thức kỹ thuật chính trong các cơ sở này là giảm thiểu sụt áp, nhiễu điện và sự xuống cấp của ắc-quy trong các sự cố lưới điện. Hệ thống nguồn ABB A-Reli 100AH/220V giải quyết những điểm yếu này thông qua kiến trúc chuyển mạch tần số cao tiên tiến và giám sát ắc-quy theo thời gian thực. Các mô-đun chỉnh lưu sử dụng công nghệ chuyển mạch mềm cộng hưởng LLC toàn cầu với tính năng hiệu chỉnh hệ số công suất thụ động để tối ưu hóa hiệu suất chuyển đổi và triệt tiêu nhiễu điện từ. Trong khi đó, bộ xử lý ARM9 32-bit chạy giao diện đồ họa LINUX quản lý lõi hệ thống, cho phép tương tác cục bộ và truyền thông từ xa qua các máy tính cấp trên để thực hiện các chức năng đo đếm, báo hiệu, điều chỉnh và điều khiển từ xa một cách hiệu quả.
Thông số kỹ thuật
Điện áp đầu vào AC định mức: 380 VAC ± 15% @ 50 Hz
Điện áp đầu ra DC định mức: 220 VDC @ Vận hành liên tục
Dung lượng định mức: 100 Ah @ Tốc độ phóng điện 10 giờ
Cấu trúc mô-đun chỉnh lưu: Chuyển mạch mềm cộng hưởng LLC toàn cầu @ Tần số cao
Hệ số công suất: >= 0.92 @ Tải định mức
Giao diện truyền thông: RS485 / Ethernet @ Giao thức Modbus
Dải nhiệt độ hoạt động: -10°C - 50°C @ Môi trường trong nhà
Điện trở cách điện: >= 10 MOhms @ Điện áp kiểm tra 500 VDC
Tích hợp hệ thống và thiết lập phần cứng
Việc triển khai hệ thống ABB A-Reli 100AH/220V đòi hỏi phải chú ý tỉ mỉ đến bố trí vật lý, cáp và hệ thống nối đất bên trong tủ điều khiển. Phải sử dụng cáp đôi xoắn chống nhiễu cho tất cả các đường truyền thông RS485 nối đơn vị giám sát với hệ thống thu thập dữ liệu và điều khiển giám sát cấp trên nhằm ngăn chặn tình trạng hỏng dữ liệu do các dòng quá độ đóng cắt điện áp cao. Cáp phân phối điện nối đầu ra chỉnh lưu với thanh cái điều khiển (KM) và thanh cái đóng (HM) phải có kích thước phù hợp với mức dòng điện liên tục tối đa và giới hạn sụt áp cho phép. Nối đất đúng cách khung tủ bằng thanh cái đồng trở kháng thấp là điều cần thiết để thiết lập một mặt phẳng chuẩn đáng tin cậy, triệt tiêu nhiễu điện chế độ chung và bảo vệ các linh kiện bán dẫn nhạy cảm chống lại phóng điện tĩnh.
Độ tin cậy và độ bền môi trường
Môi trường trạm biến áp công nghiệp đặt các thiết bị điện tử công suất trước áp lực nhiệt, các hạt bụi trong không khí và biến động độ ẩm. Hệ thống ABB A-Reli tích hợp các chiến lược quản lý nhiệt mạnh mẽ, kết hợp làm mát bằng không khí cưỡng bức trong các mô-đun chỉnh lưu tải cao với các đường dẫn đối lưu tự nhiên cho các cụm phụ thụ động nhằm duy trì nhiệt độ vận hành trong biên độ thiết kế an toàn. Phần cứng giám sát cách điện bên trong liên tục đánh giá các dòng rò đất trên thanh cái DC, đưa ra cảnh báo sớm trước khi sự suy giảm cách điện nhỏ leo thang thành sự cố chạm đất toàn hệ thống. Hơn nữa, bố trí mô-đun cho phép các kỹ thuật viên thay thế nóng từng đơn vị chỉnh lưu riêng lẻ trong thời gian bảo trì định kỳ, giảm thiểu thời gian trung bình để sửa chữa và duy trì tính sẵn sàng vận hành liên tục.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn dung lượng hệ thống nguồn DC phù hợp liên quan đến việc tính toán tải liên tục tích lũy của tất cả các thiết bị giám sát, đèn báo và chiếu sáng khẩn cấp, bên cạnh các yêu cầu dòng điện cắt và đóng tức thời của các máy cắt nặng. Các kỹ sư phải đánh giá xem cấu hình 220V 100Ah có phù hợp với các tính toán thời gian dự trữ ắc-quy của cơ sở hay không. Đối với các hệ thống yêu cầu mức điện áp vận hành thấp hơn, một biến thể dòng 110V thay thế có sẵn để phù hợp với định mức cuộn dây thiết bị đóng cắt cụ thể. Beijing Zhongping Technology cung cấp hỗ trợ kỹ thuật chuyên gia, giúp các nhóm kỹ sư thực hiện lựa chọn chéo, tính toán hồ sơ tải và khớp phụ tùng thay thế cục bộ để hợp lý hóa quy trình tích hợp hệ thống.
Các câu hỏi thường gặp (FAQ)
1. Thời gian giao hàng tiêu chuẩn và chính sách bảo hành cho thiết bị này là gì?
Lịch giao hàng tiêu chuẩn phụ thuộc vào thông số kỹ thuật cấu hình và hậu cần khu vực, và thiết bị được hỗ trợ bởi bảo hành toàn diện của nhà sản xuất trong 12 tháng bao gồm các lỗi kết cấu và vận hành.
2. Beijing Zhongping Technology có cung cấp dịch vụ kiểm tra trước khi xuất xưởng không?
Có, việc xác minh kỹ thuật và kiểm tra chất lượng trước khi xuất xưởng được thực hiện để đảm bảo các thông số hệ thống tuân thủ các đơn hàng kỹ thuật trước khi điều phối.
3. Bảng giám sát hỗ trợ những giao thức truyền thông nào?
Hệ thống sử dụng các giao diện RS485 công nghiệp tiêu chuẩn hoạt động trên các giao thức Modbus để tích hợp liền mạch với các nền tảng SCADA hoặc DCS cấp nhà máy.
4. Các mô-đun chỉnh lưu có thể hoạt động ở cấu hình dự phòng song song không?
Có, nhiều mô-đun chỉnh lưu tần số cao hỗ trợ các cấu hình chia sẻ dòng điện chủ động để cung cấp dự phòng N+1 cho các tải trạm biến áp quan trọng.
5. Mô-đun kiểm tra ắc-quy giám sát các tế bào riêng lẻ như thế nào?
Mô-đun đo điện áp từng tế bào, điện trở trong và các thông số nhiệt độ môi trường liên tục để phát hiện sớm các dấu hiệu sunfat hóa bản cực hoặc khô.
6. Mục đích của mô-đun hạ áp trong bảng DC là gì?
Mô-đun hạ áp điều chỉnh điện áp cấp cho thanh cái điều khiển, bù cho điện áp thanh cái tăng cao trong các chu kỳ sạc cân bằng ắc-quy.
7. Hệ thống có phù hợp cho các hoạt động trạm biến áp hoàn toàn không có người trực không?
Có, các chức năng "tứ viễn" tích hợp (đo đếm, báo hiệu, điều chỉnh và điều khiển từ xa) cho phép giám sát từ xa toàn diện mà không cần nhân viên thường trực tại chỗ.
8. Các quy trình bảo trì nào là bắt buộc đối với bộ chỉnh lưu chuyển mạch mềm?
Bảo trì định kỳ giới hạn ở việc loại bỏ bụi định kỳ khỏi quạt làm mát, xác minh mô-men xoắn đầu cực và kiểm tra các tệp nhật ký để tìm bất kỳ bất thường về nhiệt hoặc điện áp được ghi lại.
