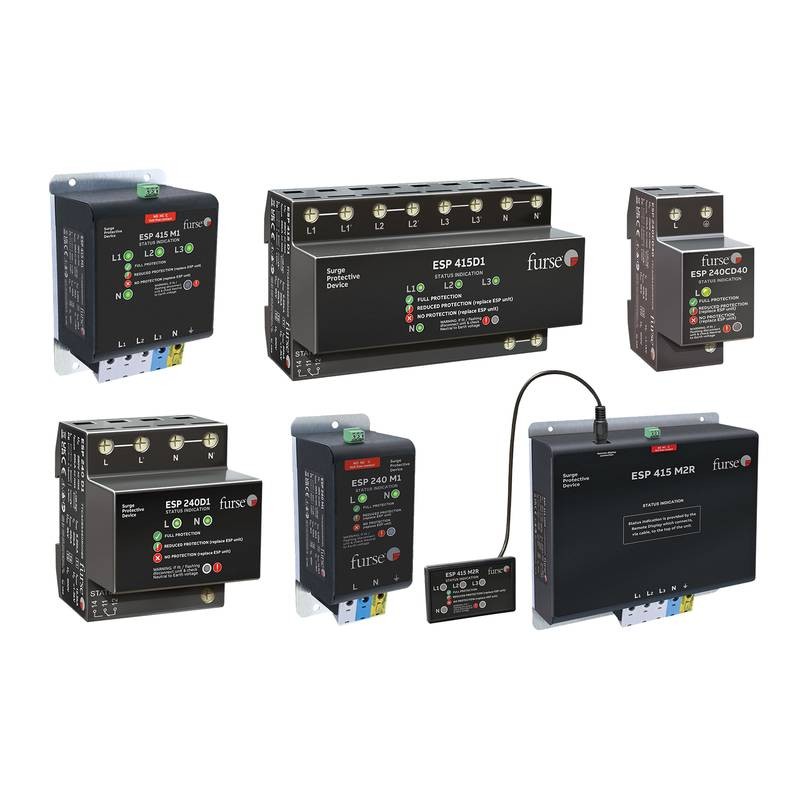

Thiết bị chống sét lan truyền Furse ESP 415, SPD Loại 1 3 pha

Dòng thiết bị chống sét lan truyền Furse ESP 415 cung cấp khả năng bảo vệ quá áp quá độ kết hợp Loại 1, 2 và 3 cho nguồn điện ba pha 400V, dẫn dòng sét năng lượng cao xuống đất một cách an toàn đồng thời bảo vệ các thiết bị điện tử nhạy cảm. Beijing Zhongping Technology hỗ trợ các cơ sở công nghiệp bằng cách cung cấp các linh kiện chắc chắn này để duy trì thờigian hoạt động của hệ thống và tuân thủ các tiêu chuẩn chống sét kết cấu.

Mạng lưới phân phối điện công nghiệp thường xuyên gặp phải tình trạng quá áp quá độ do sét đánh trực tiếp, chuyển mạch hệ thống điện và các hoạt động tải cảm nặng. Các đỉnh điện áp này có thể làm tổn hại đến bộ điều khiển bán dẫn, máy tính công nghiệp và phần cứng tự động hóa, dẫn đến thời gian ngừng hoạt động bất ngờ và chi phí thay thế linh kiện tốn kém. Dòng sản phẩm Furse ESP 415 giải quyết điểm yếu này bằng cách kết hợp công nghệ khe phóng điện dung lượng cao và điện trở biến thiên (varistor) trong một vỏ bọc duy nhất. Sự tích hợp này xử lý các dòng xung dạng sóng 10/350 micro giây nặng liên quan đến hệ thống chống sét bên ngoài trong khi kẹp điện áp dư ở mức an toàn cho thiết bị hạ nguồn. Các biến thể như ESP415T1/25/TNS và ESP415T1/12.5/TNS cung cấp dung lượng xả phù hợp cho các mức rủi ro khác nhau, đảm bảo rằng các hệ thống lắp đặt điện đáp ứng các yêu cầu nghiêm ngặt của chuỗi tiêu chuẩn BS EN 62305 và IEC 61643.

Thông số kỹ thuật

Điện áp hoạt động danh định: 400 VAC @ 50 Hz - 60 Hz

Cấu hình hệ thống: 3 Pha + Trung tính + Trái đất (TN-S)

Điện áp hoạt động liên tục tối đa (MCOV Uc): 350 VAC @ L-N

Dòng điện xả xung (Iimp): 12.5 kA mỗi pha @ 10/350 micro giây (Biến thể T1/12.5)

Dòng điện xả xung (Iimp): 25.0 kA mỗi pha @ 10/350 micro giây (Biến thể T1/25)

Dòng điện xả danh định (In): 50.0 kA @ 8/20 micro giây

Dòng điện xả tối đa (Imax): 100.0 kA @ 8/20 micro giây

Mức bảo vệ điện áp (Up): < 600 V @ L-N

Thời gian phản hồi: < 25 ns @ L-N

Định mức dòng điện ngắn mạch (Icc): 50.0 kA RMS

Phạm vi nhiệt độ hoạt động: - 40°C - + 80°C

Định mức bảo vệ vỏ bọc: IP20

Chỉ báo trạng thái: Đèn LED trực quan và tiếp điểm không có điện áp để giám sát từ xa

Tích hợp hệ thống và thiết lập phần cứng

Việc triển khai thiết bị chống sét lan truyền Furse ESP 415 đòi hỏi phải chú ý cẩn thận đến việc lắp đặt vật lý và hình học cáp để giảm thiểu sụt áp cảm ứng trong các sự kiện quá độ dòng điện cao. Người lắp đặt phải gắn thiết bị càng gần bảng phân phối nguồn điện đến hoặc lối vào dịch vụ càng tốt, tận dụng chiều dài dây dẫn ngắn, thẳng không vượt quá 25 cm khi khả thi. Chiều dài vòng lặp trong dây kết nối tạo ra điện cảm ký sinh làm tăng điện áp kẹp thực tế mà thiết bị đầu cuối được bảo vệ phải chịu.

Thiết bị tương thích với hệ thống dây điện phân phối tiêu chuẩn thông qua các đầu nối dạng ống chắc chắn, cho phép kết nối an toàn cho các dây pha, trung tính và bảo vệ nối đất. Để khả năng miễn nhiễm nhiễu và chuyển mạch quá độ tối ưu, đầu nối đất bảo vệ của thiết bị chống sét lan truyền (SPD) phải liên kết trực tiếp với thanh tiếp đất chính có trở kháng thấp. Việc tích hợp vào các hệ thống quản lý cơ sở được hỗ trợ thông qua các tiếp điểm khô không có điện áp tích hợp, báo hiệu trạng thái ngắt kết nối nhiệt bên trong hoặc sự xuống cấp của linh kiện cho các Bộ điều khiển logic khả trình (PLC) bên ngoài hoặc vòng lặp giám sát quản lý tòa nhà. Các cờ trạng thái trực quan ở mặt trước cung cấp khả năng xác minh tại chỗ ngay lập tức về mức độ sẵn sàng hoạt động, cho phép nhân viên bảo trì thực hiện kiểm tra trực quan nhanh chóng mà không cần mở các tấm vỏ bọc.

Độ tin cậy và độ bền môi trường

Môi trường triển khai công nghiệp đòi hỏi khả năng phục hồi nhiệt và cơ học mạnh mẽ từ phần cứng bảo vệ điện. Dòng sản phẩm Furse ESP 415 tích hợp các cơ chế ngắt kết nối nhiệt bên trong được thiết kế để tách biệt an toàn các linh kiện varistor bị xuống cấp khỏi mạch hoạt động trong trường hợp quá áp kéo dài hoặc điều kiện hết vòng đời, ngăn chặn hiện tượng quá nhiệt do nhiệt hoặc nguy cơ cháy nổ. Kiến trúc bên trong được gia cố chịu được nhiệt độ hoạt động liên tục cao lên đến 80°C, làm cho nó phù hợp với các tủ điện dày đặc và cột phân phối ngoài trời được trang bị hệ thống kiểm soát khí hậu chủ động hoặc thụ động.

Vỏ bọc đạt định mức IP20 bảo vệ các phần tử xả bên trong chống lại việc vô tình chạm tay vào trong quá trình bảo trì đồng thời yêu cầu lắp đặt bên trong một vỏ bọc điện được định mức phù hợp cho các môi trường công nghiệp khắc nghiệt, nhiều bụi hoặc dễ ẩm ướt. Sự phối hợp bên trong tiên tiến đảm bảo rằng các linh kiện cũ hỏng hóc một cách an toàn trong khi vẫn duy trì tính liên tục của đường dẫn bảo vệ nếu có thể hoặc báo hiệu sự cố thông qua hệ thống đo đạc từ xa. Các thuộc tính thiết kế này góp phần kéo dài tuổi thọ hoạt động, giảm tần suất can thiệp bảo trì và đảm bảo tuân thủ liên tục các quy định an toàn công nghiệp trên các lĩnh vực sản xuất nặng và tiện ích.

Hướng dẫn lựa chọn và các tùy chọn thay thế

Việc lựa chọn biến thể thiết bị chống sét lan truyền phù hợp trong dòng sản phẩm ESP 415 phụ thuộc vào phân loại khu vực chống sét và đánh giá rủi ro được tính toán của cơ sở như được nêu trong tiêu chuẩn BS EN 62305. Các cơ sở được trang bị hệ thống chống sét bên ngoài (LPS Loại I hoặc II) thường yêu cầu các mẫu dung lượng cao như ESP415T1/25/TNS để xử lý các phần năng lượng sét đánh trực tiếp đáng kể. Đối với các tòa nhà công nghiệp tiêu chuẩn có mức độ phơi nhiễm thấp hơn, các biến thể ESP415T1/12.5/TNS hoặc tiêu chuẩn D1/M1/M2/M4 cung cấp khả năng bảo vệ cân bằng trên các bảng phân phối thứ cấp. Beijing Zhongping Technology cung cấp hỗ trợ kỹ thuật chuyênexpert và khả năng có sẵn hàng tồn kho tại địa phương để hỗ trợ các kỹ sư kiểm tra chéo, kiểm tra tính tương thích của hệ thống và lựa chọn các cấu hình thay thế phù hợp với kiến trúc điện cụ thể.

Các câu hỏi thường gặp (FAQ)

1. Chức năng chính của dòng sản phẩm Furse ESP 415 trong mạng lưới điện ba pha là gì?

Dòng sản phẩm này cung cấp khả năng bảo vệ chống sét lan truyền Loại 1, 2 và 3 kết hợp, chuyển hướng an toàn các dòng điện quá độ năng lượng cao từ các cú đánh sét trực tiếp và các thao tác chuyển mạch xuống đất đồng thời giới hạn điện áp dư cho các thiết bị hạ nguồn.

2. Các cấu hình đi dây nào được hỗ trợ bởi các thiết bị chống sét lan truyền này?

Các thiết bị được thiết kế để tương thích với các hệ thống phân phối điện ba pha tiêu chuẩn, bao gồm các cấu hình TN-S, TN-C-S và TT tùy thuộc vào biến thể mẫu cụ thể.

3. Thiết bị báo hiệu trạng thái lỗi bên trong hoặc hết vòng đời như thế nào?

Mỗi thiết bị đều có các chỉ báo trạng thái trực quan tại chỗ cùng với các tiếp điểm từ xa không có điện áp tích hợp có thể giao tiếp với các hệ thống báo động bên ngoài hoặc PLC để báo hiệu ngắt kết nối nhiệt.

4. Ý nghĩa của tham chiếu dạng sóng 10/350 trong các thông số kỹ thuật này là gì?

Dạng sóng 10/350 micro giây mô phỏng cấu hình năng lượng khắc nghiệt của một cú đánh sét trực tiếp, mà các thiết bị bảo vệ Loại 1 được thử nghiệm cụ thể và định mức để chịu đựng.

5. Các thiết bị SPD này có thể được lắp đặt hạ nguồn từ lối vào dịch vụ chính không?

Mặc dù chủ yếu được thiết kế để lắp đặt tại lối vào dịch vụ chính hoặc bảng phân phối chính (ranh giới LPZ 0 đến LPZ 1), khả năng kết hợp Loại 1+2+3 của chúng cho phép chúng bảo vệ các tải nhạy cảm trên một diện tích vỏ bọc đơn.

6. Những giới hạn về chiều dài dây dẫn nào áp dụng trong quá trình lắp đặt vật lý?

Các dây dẫn kết nối nên được giữ càng ngắn và càng thẳng càng tốt, lý tưởng là dưới 25 cm, để giảm thiểu sụt áp cảm ứng ký sinh có thể làm tăng mức độ bảo vệ hiệu quả.

7. Beijing Zhongping Technology cung cấp hỗ trợ mua hàng nào cho dòng sản phẩm này?

Beijing Zhongping Technology cung cấp các thiết bị chính hãng từ kho hàng khu vực, cung cấp dịch vụ tư vấn kỹ thuật, kiểm tra chéo mẫu mã và phối hợp hậu cần cho các khách hàng công nghiệp.

8. Chính sách bảo hành nào được áp dụng cho dòng sản phẩm Furse ESP 415?

Sản phẩm được hỗ trợ bởi các điều khoản bảo hành tiêu chuẩn của nhà sản xuất bao gồm các lỗi vật liệu và độ tin cậy về hiệu suất trong các điều kiện hoạt động được chỉ định.
