Được thiết kế cho các môi trường công nghiệp không đồng nhất, bộ chuyển đổi giao thức LX-CM026 hỗ trợ trao đổi dữ liệu tất định giữa các mạng EtherCAT và kiến trúc PROFINET. 北京众平科技股份有限公司 cung cấp hỗ trợ hậu cần mạnh mẽ cho cổng kết nối này nhằm đơn giản hóa việc tích hợp hệ thống trên các cell tự động hóa.
Việc triển khai các mạng công nghiệp khác nhau thường tạo ra các điểm nghẽn giao tiếp, đặc biệt khi liên kết các bộ điều khiển chuyển động tốc độ cao với các thiết bị hiện trường tiêu chuẩn. Cổng kết nối LX-CM026 giải quyết thách thức này bằng cách hoạt động như một thiết bị tớ (slave) EtherCAT ở phía bộ điều khiển chính, chẳng hạn như PLC dòng LX cục bộ, đồng thời hoạt động như một bộ chủ (master) PROFINET để quản lý các thiết bị đo đạc hiện trường hạ nguồn. Kiến trúc vận hành vai trò kép này loại bỏ nhu cầu nâng cấp bộ điều khiển đa giao thức đắt đỏ bằng cách dịch các gói dữ liệu chu kỳ thời gian thực trực tiếp tại ranh giới mạng. Các kỹ sư tự động hóa công nghiệp thường gặp phải các trở ngại tích hợp khi các hệ sinh thái nhà cung cấp khác nhau không chia sẻ lớp giao tiếp gốc. Bằng cách xử lý các khung giao thức thông qua các bộ đệm bộ nhớ trong chuyên dụng, thiết bị duy trì tốc độ truyền điện báo ổn định và giảm thiểu hiện tượng jitter gói tin trên các đoạn cáp công nghiệp dài.
Thông số kỹ thuật

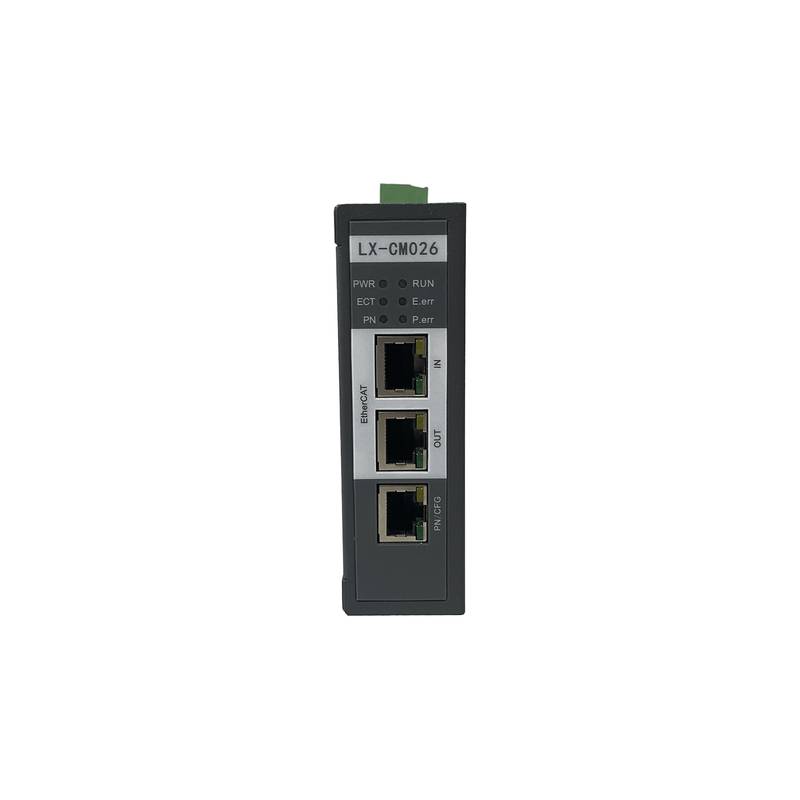

Mẫu thiết bị: LX-CM026 @ Cấu hình tiêu chuẩn
Chức năng giao thức chính: EtherCAT Slave đến PROFINET Master @ Song công hoàn toàn (Full Duplex)
Loại lắp đặt: Lắp thanh ray DIN @ Cấu hình tiêu chuẩn 35 mm
Vật liệu vỏ: Nhựa kỹ thuật chống cháy @ Đánh giá bảo vệ IP20
Phạm vi nhiệt độ hoạt động: -20°C - 60°C @ Độ ẩm không ngưng tụ
Phạm vi nhiệt độ bảo quản: -40°C - 85°C @ Độ ẩm tương đối 5% - 95%
Điện áp nguồn điện: 24 VDC ± 20% @ Bảo vệ ngược cực
Công suất tiêu thụ: 4.5 W @ Tải tối đa 24 VDC
Giao diện truyền thông EtherCAT: Cổng RJ45 kép @ 100 Mbps Song công hoàn toàn
Giao diện truyền thông PROFINET: Cổng RJ45 kép @ 100 Mbps Thời gian thực IRT/RT
Chỉ báo chẩn đoán: Mảng LED trạng thái @ RUN, ERR, LINK, ACT
Dung lượng ánh xạ dữ liệu: Lên đến 1024 Byte Bộ đệm Đầu vào / Đầu ra @ Cấu hình mặc định
Kích thước: 105 mm x 90 mm x 40 mm @ Không bao gồm các đầu nối
Trọng lượng tịnh: 250 g @ Khối lượng xấpší
Tích hợp hệ thống và Cài đặt phần cứng
Việc lắp đặt vật lý cổng kết nối LX-CM026 dựa trên thanh ray DIN 35 mm tiêu chuẩn bên trong tủ điều khiển, đảm bảo neo giữ cơ học chắc chắn trong môi trường rung động cao. Việc phân phối nguồn điện yêu cầu nguồn 24 VDC ổn định được kết nối thông qua khối đầu cuối trục vít có thể tháo rời, có tính năng triệt tiêu điện áp quá độ tích hợp và bảo vệ ngược cực. Hệ thống cáp mạng đòi hỏi cáp Ethernet chống nhiễu xoắn đôi Loại 5e trở lên để duy trì tính toàn vẹn tín hiệu chống lại nhiễu điện từ do các biến tần và công tắc tơ điện áp cao gần đó tạo ra. Các cổng RJ45 kép ở cả phía EtherCAT và PROFINET hỗ trợ cấu trúc mạng tuyến tính mà không cần bộ chuyển mạch mạng ngoài, từ đó giảm độ trễ lan truyền. Việc nối đất đúng cách cho thanh ray DIN và lớp bọc cáp vào mặt sau tủ thiết lập đường trở kháng thấp để phân tán nhiễu tần số cao, ngăn ngừa vòng lặp đất và mất kết nối truyền thông.
Độ tin cậy và Độ bền môi trường
Được thiết kế để hoạt động công nghiệp liên tục, LX-CM026 chịu được nhiệt độ môi trường từ -20°C đến 60°C mà không cần quạt làm mát chủ động, thay vào đó dựa vào đối lưu nhiệt thụ động thông qua cấu hình vỏ thông gió. Vỏ bảo vệ đạt chuẩn IP20 bảo vệ mạch điện bên trong khỏi tình trạng vô tình chạm ngón tay và sự xâm nhập của bụi bẩn trong quá trình lắp đặt, mặc dù nên đặt tủ trong môi trường sạch sẽ. Các linh kiện bên trong được lựa chọn để kéo dài tuổi thọ hoạt động, đạt thời gian trung bình cao giữa các lần hỏng hóc dưới tải điện liên tục và ứng suất nhiệt. Mạch bảo vệ quá áp trên các cổng truyền thông bảo vệ chống lại phóng điện tĩnh và quá độ chuyển mạch cảm ứng thường thấy trong các nhà máy sản xuất nặng. Cấu hình phần cứng chống lại các biên dạng sốc và rung động vừa phải gặp phải trên khung máy di chuyển, đảm bảo cầu nối dữ liệu không bị gián đoạn qua các ca sản xuất.
Hướng dẫn lựa chọn và Tùy chọn thay thế
Việc lựa chọn cổng giao thức chính xác đòi hỏi phải xác minh mối quan hệ chủ-tớ theo yêu cầu của kiến trúc điều khiển hiện có. LX-CM026 đặc biệt phù hợp với các ứng dụng mà bộ điều khiển EtherCAT hiện có phải điều khiển các bộ truyền động PROFINET của bên thứ ba, các khối I/O từ xa hoặc ổ đĩa. Các nhà tích hợp hệ thống yêu cầu các cấu trúc mạng thay thế, chẳng hạn như tích hợp PROFIBUS DP hoặc Modbus TCP, nên đánh giá các mẫu khác trong cùng dòng sản phẩm để phù hợp với các yêu cầu bus cụ thể. 北京众平科技股份有限公司 duy trì tài liệu kỹ thuật và các tham chiếu chéo hàng tồn kho để hỗ trợ các nhóm kỹ thuật xác định các lựa chọn thay thế phần cứng tối ưu cho việc nâng cấp hệ thống cũ và thiết kế máy mới.
Các câu hỏi thường gặp (FAQ)
1. Thời gian giao hàng tiêu chuẩn cho mẫu cổng kết nối này là gì?
Các đơn hàng tiêu chuẩn được xử lý từ kho hàng khu vực, với thời gian gửi hàng thông thường trong vòng 2 đến 3 ngày làm việc tùy thuộc vào hậu cần điểm đến.
2. Thiết bị có bao gồm bảo hành của nhà sản xuất không?
Có, phần cứng bao gồm bảo hành giới hạn tiêu chuẩn 12 tháng bao gồm các lỗi về vật liệu và tay nghề kể từ ngày mua.
3. LX-CM026 có thể hoạt động như một bộ điều khiển chính (master) EtherCAT không?
Không, thiết bị hoạt động hoàn toàn như một thiết bị tớ (slave) EtherCAT trên mạng thượng nguồn và hoạt động như một bộ chủ (master) PROFINET ở phía hạ nguồn.
4. Công cụ phần mềm nào được yêu cầu để cấu hình phía PROFINET?
Phần mềm kỹ thuật tiêu chuẩn hỗ trợ nhập tệp GSDML, chẳng hạn như môi trường lập trình PLC điển hình, có thể cấu hình các tham số thiết bị PROFINET.
5. Phần mềm cơ sở (firmware) được cập nhật như thế nào trên phần cứng này?
Cập nhật phần mềm cơ sở được áp dụng thông qua cổng cấu hình trên bo mạch bằng phần mềm tiện ích chuyên dụng do nhà sản xuất cung cấp.
6. Kích thước trao đổi dữ liệu tối đa được hỗ trợ bởi cổng kết nối là gì?
Thiết bị hỗ trợ lên đến 1024 byte ánh xạ dữ liệu đầu vào và đầu ra giữa hai mạng công nghiệp được kết nối.
7. Các chỉ báo LED chẩn đoán có sẵn để khắc phục sự cố không?
Có, các chỉ báo LED bảng điều khiển phía trước hiển thị trạng thái thời gian thực cho nguồn điện, lỗi hệ thống và hoạt động liên kết trên cả hai giao diện mạng.
8. Cổng kết nối có yêu cầu mô-đun cách ly nguồn điện bên ngoài không?
Đầu vào nguồn bên trong có tính năng cách ly điện áp tích hợp, bảo vệ các mạch logic bên trong khỏi các dao động điện áp chế độ chung trên bus nguồn chính.
