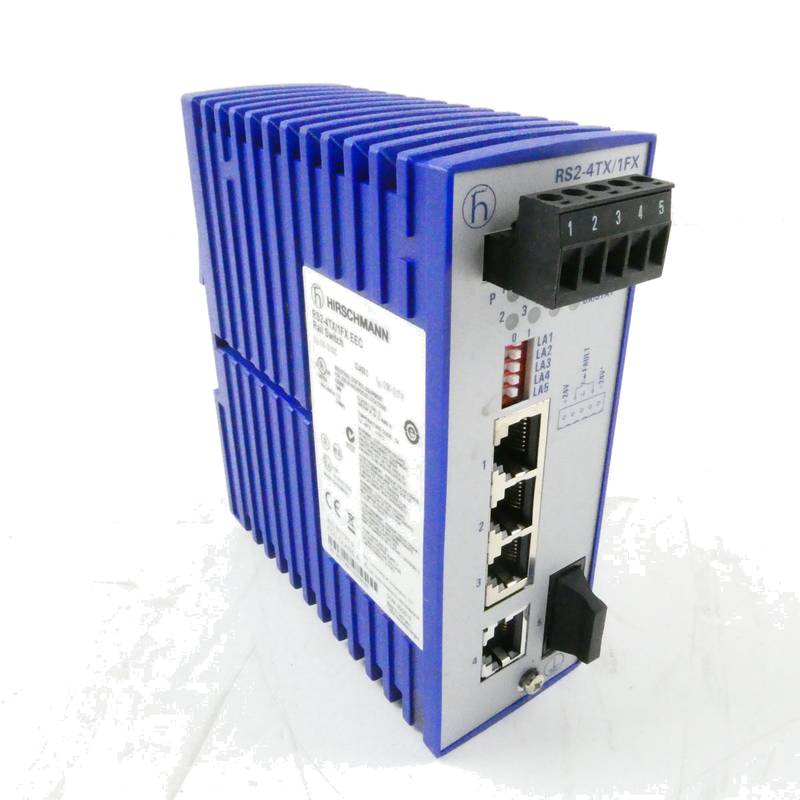

Hirschmann RS2-4TX / 1FX EEC là một ví dụ về độ tin cậy trong lĩnh vực mạng công nghiệp, được thiết kế rõ ràng như một công tắc công nghiệp cứng để phát triển mạnh trong điều kiện sẽ làm mất khả năng thiết bị thương mại tiêu chuẩn. Công tắc Ethernet công nghiệp này cung cấp kết nối mạnh mẽ với sự pha trộn của cổng đồng và sợi quang, đảm bảo sự ổn định mạng trong các thiết lập ồn ào về điện và đầy thách thức về vật lý. Thiết kế nhỏ gọn, có thể lắp đặt DIN-rail của nó, kết hợp với phạm vi nhiệt độ hoạt động rộng rãi và hồ sơ tin cậy cao đã được chứng minh, làm cho nó trở thành một thành phần không thể thiếu để xây dựng cơ sở hạ tầng mạng bền vững trong các lĩnh vực như tự động hóa nhà máy, kiểm soát quy trình và hệ thống vận tải. Thiết bị này thể hiện nguyên tắc cốt lõi của công nghệ hoạt động: hiệu suất liền mạch trong vòng đời kéo dài với thời gian ngừng hoạt động tối thiểu.
1. Tổng quan sản phẩm và chức năng cốt lõi
Hirschmann RS2-4TX / 1FX EEC là một bộ chuyển mạch Ethernet công nghiệp không được quản lý sử dụng chế độ chuyển mạch lưu trữ và chuyển tiếp, hỗ trợ cả tiêu chuẩn Ethernet 10 Mbit / s và Ethernet nhanh 100 Mbit / s. Chức năng chính của nó là cung cấp một phân khúc mạng đáng tin cậy cao và không cần bảo trì, kết nối các thiết bị quan trọng trong một hệ thống điều khiển công nghiệp. Việc chỉ định "cứng" không chỉ là thuật ngữ tiếp thị; Nó là một tham chiếu trực tiếp đến khả năng của đơn vị chịu được nhiệt độ cực đoan, rung động mạnh mẽ và can thiệp điện từ, đảm bảo truyền dữ liệu nhất quán ở nơi quan trọng nhất.
Là một phần của loạt RS2 nổi tiếng của Hirschmann, công tắc này được xây dựng xung quanh triết lý "đặt và quên", không yêu cầu cấu hình trong khi cung cấp các tính năng quản lý mạng thiết yếu như học địa chỉ tự động, nhận dạng cực tự động và chuyển tự động trên các cổng đồng của nó. Khả năng plug-and-play này làm giảm đáng kể thời gian cài đặt và độ phức tạp. Sự tích hợp của cả giao diện điện và quang học cho phép thiết kế mạng linh hoạt, cho phép mở rộng mạng trên khoảng cách dài và tạo ra một xương sống ổn định miễn dịch với tiếng ồn điện.
2. Thông số kỹ thuật và thiết kế vật lý
Cấu hình cổng và giao diện mạng
Công tắc công nghiệp cứng này được trang bị tổng cộng sáu cổng, được chia một cách chiến lược để cung cấp tính linh hoạt kết nối. Nó có bốn cổng 10/100BASE-TX RJ45 để kết nối các thiết bị thông qua cáp đồng cặp xoắn tiêu chuẩn. Các cổng này hỗ trợ tự động đàm phán và tự động cực, đơn giản hóa kết nối của PC, PLC, HMI và các thiết bị thực địa khác. Quan trọng nhất, nó cũng bao gồm hai cổng sợi quang đa chế độ 100BASE-FX với các đầu nối SC. Việc bao gồm các cổng sợi cho phép chuyển đổi để cầu nối các phân đoạn mạng khác nhau trên khoảng cách miễn dịch với EMI / RFI, một tính năng quan trọng trong môi trường công nghiệp.
Điện và môi trường mạnh mẽ
Công tắc hoạt động trên đầu vào điện 24 V DC với phạm vi dung sai rộng từ -25% đến + 30%. Nó có khả năng dư điện, cho phép thiết lập nguồn cung cấp điện đáng tin cậy hơn. Với năng lượng tiêu thụ tối đa 5,4 W, nó là một thành phần tiết kiệm năng lượng trong bất kỳ bảng điều khiển nào. Độ bền của thiết bị được nhấn mạnh bởi phạm vi nhiệt độ hoạt động của nó từ -40 ° C đến + 70 ° C và phạm vi nhiệt độ lưu trữ từ -40 ° C đến + 85 ° C, đảm bảo hiệu suất được duy trì trong kho không sưởi ấm hoặc dưới phơi nhiễm trực tiếp vào ánh nắng mặt trời. Nó được bảo vệ theo tiêu chuẩn IP20, làm cho nó an toàn khỏi tiếp xúc với các vật thể rắn lớn.
Chỉ số xây dựng vật lý và độ tin cậy
Nằm trong một vỏ kim loại nhỏ gọn, mạnh mẽ đo 47 mm x 135 mm x 111 mm (Chiều rộng x Chiều cao x Chiều sâu), công tắc được thiết kế để sử dụng không gian hiệu quả trên đường ray DIN tiêu chuẩn 35 mm. Trọng lượng chỉ 320 gram, nó vững chắc và nhẹ. Một chỉ số chính về độ mạnh mẽ của nó là thời gian trung bình tính toán giữa sự thất bại (MTBF) của nó là 51,4 năm (theo tiêu chuẩn MIL-HDBK-217F), một bằng chứng cho tuổi thọ thiết kế đặc biệt và sự phù hợp cho các ứng dụng quan trọng mà sự thất bại không phải là một lựa chọn.
3. Tính năng chính và lợi thế hoạt động
Độ bền vững và tuân thủ công nghiệp vô cùng
Đặc điểm xác định của công tắc Ethernet công nghiệp này là thiết kế cứng của nó. Nó tuân thủ các tiêu chuẩn EMC công nghiệp nghiêm ngặt, bao gồm khả năng miễn dịch với xả tĩnh điện (ESD) ở tiếp xúc 6 kV và xả không khí 8 kV, chuyển tiếp nhanh chóng điện (nổ) ở 2 kV trên đường dây điện và khả năng miễn dịch surge theo EN 61000-4-5. Hơn nữa, nó đáp ứng các tiêu chuẩn chống rung và sốc (IEC 60068-2-6 và IEC 60068-2-27), đảm bảo rằng nó sẽ tiếp tục hoạt động trong môi trường có máy móc nặng và rung liên tục.
Chẩn đoán toàn diện và an toàn
Mặc dù là một công tắc không được quản lý, nó cung cấp phản hồi chẩn đoán cần thiết thông qua các chỉ báo LED cho điện, trạng thái liên kết, hoạt động dữ liệu và lỗi. Nó cũng bao gồm một liên lạc tín hiệu (rơle lỗi) có thể được sử dụng để kích hoạt báo động bên ngoài trong trường hợp mất nguồn cung cấp điện, cung cấp một lớp thiết yếu của giám sát hệ thống. Thiết bị mang một số chứng nhận an toàn, bao gồm cUL 508 cho thiết bị công nghiệp, cUL 1604 cho các vị trí nguy hiểm (Class 1 Div 2) và cUL 60950 cho thiết bị CNTT, đảm bảo sự phê duyệt của nó để sử dụng trong một loạt các địa lý và ngành công nghiệp.
Tích hợp và bảo trì mạng đơn giản hóa
Các tính năng tự động của các cổng đồng (tự động đàm phán, tự động MDI / MDIX, tự động cực) làm cho việc lắp đặt hầu như không bị lỗi, loại bỏ sự cần thiết phải có cáp crossover hoặc cấu hình thủ công. Cơ chế chuyển đổi lưu trữ và chuyển tiếp với việc học địa chỉ tự động đảm bảo chuyển tiếp các gói dữ liệu hiệu quả và không va chạm. Sự kết hợp của các tính năng này dẫn đến một thiết bị không yêu cầu bảo trì liên tục hoặc kiến thức mạng kỹ thuật để hoạt động, góp phần vào tổng chi phí sở hữu thấp hơn.
4. Lĩnh vực ứng dụng chính và giải pháp công nghiệp
Công tắc công nghiệp cứng này tìm thấy mục đích của nó trong rất nhiều lĩnh vực đòi hỏi. Trong tự động hóa nhà máy, nó được triển khai trên tầng xưởng để kết nối PLC, ổ đĩa động cơ, bộ điều khiển robot và mảng cảm biến, tạo thành một xương sống mạng đáng tin cậy miễn dịch với EMI được tạo ra bởi động cơ và ổ đĩa công suất cao. Cấu trúc mạnh mẽ của nó làm cho nó lý tưởng cho việc sử dụng trong sản xuất ô tô, dây chuyền đóng gói và các thiết lập công nghiệp khắc nghiệt khác.
Trong các ngành công nghiệp quy trình như xử lý nước, dầu khí và nhà máy hóa chất, khả năng hoạt động của công tắc trong phạm vi nhiệt độ rộng và chứng nhận của nó cho các vị trí nguy hiểm làm cho nó trở thành một lựa chọn an toàn và đáng tin cậy. Các cổng sợi quang đặc biệt có giá trị trong các môi trường này để tạo ra các liên kết khoảng cách xa giữa phòng điều khiển và cài đặt trường từ xa, thường trải dài vài kilômét, trong khi duy trì tính toàn vẹn và cô lập tín hiệu.
Lĩnh vực vận tải, bao gồm hệ thống quản lý đường sắt và giao thông, cũng được hưởng lợi từ khả năng chống rung của công tắc và hoạt động nhiệt độ mở rộng. Nó có thể được sử dụng trong tủ bên đường để kiểm soát đèn giao thông hoặc trong các ứng dụng tín hiệu đường sắt, nơi lỗi mạng không phải là một lựa chọn. Thiết kế DIN-rail nhỏ gọn của nó làm cho nó phù hợp như nhau cho việc triển khai trong các trạm phân phối năng lượng và cho các mạng điều khiển tự động hóa xây dựng.
Câu hỏi thường gặp (FAQs)
Lợi thế chính của việc sử dụng một công tắc công nghiệp cứng như RS2-4TX / 1FX EEC so với một công tắc văn phòng tiêu chuẩn là gì?
Lợi thế hàng đầu là độ tin cậy cao hơn trong điều kiện khắc nghiệt. Một công tắc văn phòng tiêu chuẩn được thiết kế cho một môi trường kiểm soát khí hậu. Ngược lại, công tắc công nghiệp cứng này được xây dựng để chịu được nhiệt độ cực đoan từ -40 ° C đến + 70 ° C, rung mạnh từ máy móc và can thiệp điện từ đáng kể. Vỏ kim loại vững chắc, lắp đặt DIN-rail an toàn và các thành phần bên trong được phủ phù hợp bảo vệ nó khỏi bụi, độ ẩm và khí quyển ăn mòn, đảm bảo hoạt động mạng không gián đoạn ở nơi cần thiết nhất.
Làm thế nào để các cổng sợi quang trên công tắc này tăng cường thiết kế mạng trong một môi trường công nghiệp?
Hai cổng sợi quang đa chế độ 100BASE-FX cung cấp hai lợi ích quan trọng: miễn dịch tiếng ồn và mở rộng khoảng cách dài. Tiếng ồn điện từ động cơ và ổ đĩa có thể làm suy giảm nghiêm trọng các tín hiệu trên cáp đồng. Cáp sợi quang hoàn toàn miễn dịch với sự can thiệp điện từ này (EMI), đảm bảo tính toàn vẹn của dữ liệu. Hơn nữa, các kết nối sợi có thể trải dài khoảng cách lớn hơn nhiều so với giới hạn 100 mét của Ethernet đồng tiêu chuẩn, cho phép bạn kết nối các phân đoạn mạng giữa các tòa nhà hoặc trên một tầng nhà máy lớn mà không suy thoái tín hiệu.
Công tắc này có phù hợp với một vị trí có nguy cơ nổ tiềm năng không?
Có, Hirschmann RS2-4TX / 1FX EEC có chứng nhận cUL 1604 Class 1 Division 2. Điều này có nghĩa là nó được chấp thuận để sử dụng ở các địa điểm nguy hiểm nơi khí dễ cháy, hơi nước hoặc bụi có thể có mặt trong điều kiện bất thường. Chứng nhận này làm cho nó trở thành một lựa chọn an toàn và tuân thủ để triển khai trong nhiều lĩnh vực trong các ngành công nghiệp dầu khí, hóa chất và dược phẩm.
Đánh giá MTBF 51,4 năm (Thời gian trung bình giữa thất bại) có ý nghĩa gì đối với người dùng?
Xếp hạng MTBF 51,4 năm là một dự báo thống kê về độ tin cậy, được tính theo tiêu chuẩn MIL-HDBK-217F. Đối với người dùng, điều này có nghĩa là khả năng thất bại đặc biệt thấp trong thời gian hoạt động của công tắc. Nó cung cấp mức độ tin tưởng cao về độ bền dài hạn của sản phẩm và giảm tổng chi phí sở hữu bằng cách giảm thiểu rủi ro thời gian ngừng hoạt động không có kế hoạch và chi phí bảo trì và thay thế liên quan.
Công tắc này có thể được sử dụng để tạo một hệ thống cung cấp điện dư thừa không?
Có, công tắc hỗ trợ dư lượng điện 24 V DC. Tính năng này cho phép bạn kết nối hai nguồn điện 24 V DC riêng biệt với khối đầu cuối của công tắc. Nếu nguồn cung cấp điện chính thất bại, công tắc sẽ tiếp tục hoạt động liền mạch bằng cách sử dụng nguồn cung cấp thứ cấp mà không có bất kỳ sự gián đoạn nào đối với lưu lượng truy cập mạng. Đây là một tính năng quan trọng cho các ứng dụng mà sự sẵn có mạng tối đa là cần thiết.
