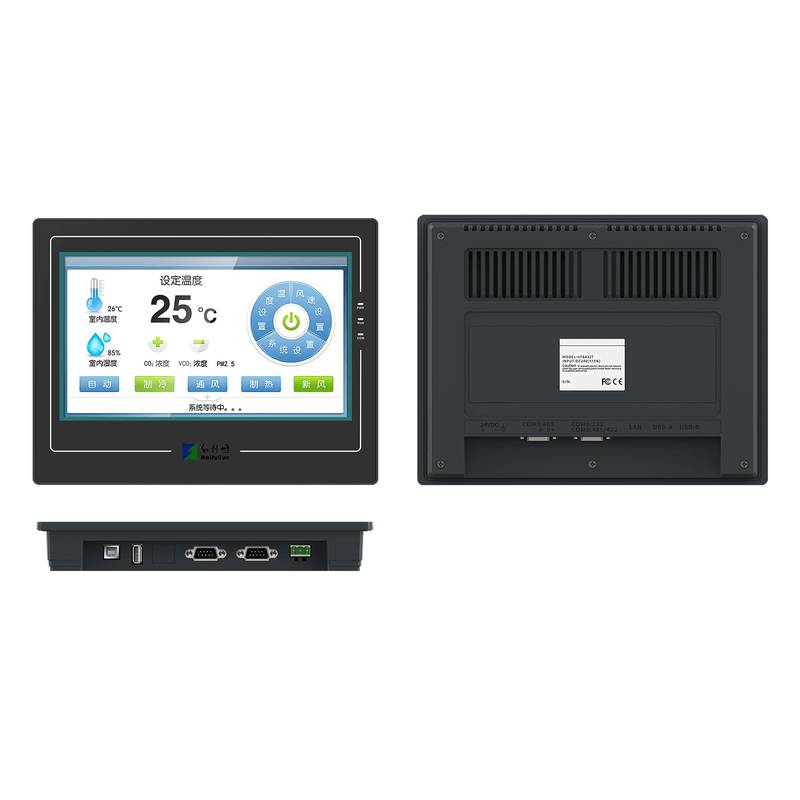

Màn hình cảm ứng công nghiệp HollySys HT8001 HMI Display 15 Inch mang lại hiệu suất hiển thị mạnh mẽ cho các môi trường công nghiệp hiện đại. Với màn hình độ phân giải cao và bảng cảm ứng nhạy bén, giao diện điều khiển công nghiệp này đảm bảo tương tác hiệu quả và giám sát dữ liệu thời gian thực. Beijing Zhongping Technology cung cấp thiết bị này từ kho hàng khu vực gốc để hỗ trợ tích hợp nhanh chóng vào các hệ thống tự động hóa nhà máy.
Các môi trường tự động hóa công nghiệp hiện đại thường đặt ra những thách thức lớn đối với các thiết bị đầu cuối vận hành tiêu chuẩn, bao gồm bụi xung quanh, sương dầu và các điều kiện ánh sáng phức tạp làm giảm khả năng nhìn màn hình và gây ra lỗi nhận diện cảm ứng. Giao diện người-máy công nghiệp dòng HollySys HT8001 được thiết kế đặc biệt để giải quyết các trở ngại ở cấp độ hiện trường này bằng cách kết hợp màn hình tinh thể lỏng TFT độ sáng cao với bảng cảm ứng cực kỳ chắc chắn, đáp ứng các yêu cầu khắt khe về trực quan và tương tác của máy móc đương đại. Thiết bị sản xuất công nghiệp đòi hỏi phải giám sát liên tục các biến quá trình, thông báo cảnh báo ngay lập tức và chuyển đổi đồ họa mượt mà không có độ trễ hoặc tắc nghẽn kết xuất. Để đạt được điều này, kiến trúc phần cứng dựa trên công nghệ CPU cấu trúc ARM công suất thấp nhúng, cho phép hệ thống thực thi nhanh chóng các lệnh gọi đồ họa phức tạp và quản lý không gian lưu trữ chương trình người dùng lớn. Cấu hình kỹ thuật này đảm bảo việc thu thập dữ liệu tại chỗ, tính toán số và thực thi điều khiển hiệu quả cho các hệ thống tự động hóa độc lập và quy mô nhỏ. Độ tin cậy trong truyền thông vẫn là một yếu tố quan trọng khi liên kết giao diện người vận hành với các bộ điều khiển logic khả trình và thiết bị thông minh đa dạng. Các giao diện truyền thông nối tiếp tích hợp và cổng Ethernet hỗ trợ các giao thức truyền thông trực tiếp mà không yêu cầu các chương trình thời gian chạy của người dùng chuyên dụng, tạo điều kiện trao đổi dữ liệu tốc độ cao và kết nối mạng nhiều trạm trên sàn nhà máy. Hơn nữa, các ràng buộc lắp đặt vật lý trong tủ điều khiển điện đòi hỏi hệ thống có kiểu dáng nhỏ gọn và khả năng bảo vệ môi trường nghiêm ngặt. Bảng điều khiển phía trước đáp ứng các tiêu chuẩn bảo vệ IP65 chống nước bắn và bụi xâm nhập trong không khí, trong khi thiết kế tản nhiệt chịu nhiệt độ rộng không dùng quạt duy trì sự ổn định hoạt động dưới tải trọng nhiệt dao động.
Thông số kỹ thuật
Kích thước màn hình: 15.6 Inch @ Tỷ lệ khung hình 16:9
Độ phân giải: 1920 × 1080 @ Full HD
Bảng cảm ứng: Bảng cảm ứng độ chính xác cao 4 dây
Màu sắc hiển thị: 16.77 Triệu màu @ LED Màu sắc chân thực
Mô-đun đèn nền: LED @ Độ sáng có thể điều chỉnh
Tỷ lệ tương phản: 700:1 @ Điều kiện hoạt động tiêu chuẩn
Độ sáng: 300 cd/㎡ @ Cài đặt tối đa
Bộ nhớ: 128M FLASH + 128M DDR3 @ Cấu hình hệ thống
CPU: Cortex A7 1.2GHz Dual-Core @ Đơn vị xử lý
Công suất tiêu thụ: 10 W @ Nguồn cấp 24 VDC
Tuân thủ FCC: FCC Class A @ Tương thích điện từ
Chịu điện áp: 1000V AC @ Thời gian kiểm tra 1 phút
Cấp độ bảo vệ: IP65 @ Chỉ ở mặt trước
Vật liệu vỏ: Nhựa kỹ thuật ABS+PC @ Vỏ kết cấu
Nguồn cấp: DC 12-24V (±15%) @ Dải điện áp đầu vào
Giao diện nối tiếp: COM1: RS232/422/485 @ Cổng truyền thông
Cổng tải xuống USB: N/A @ Tải lên cấu hình trực tiếp
Cổng ổ đĩa U: CÓ @ Ghi nhật ký dữ liệu bên ngoài
Cổng Ethernet: CÓ @ Kết nối mạng
WIFI: N/A @ Mô-đun không dây
4G: N/A @ Mô-đun di động
Nhiệt độ hoạt động: -20°C đến 55°C @ Không đóng băng
Độ ẩm hoạt động: 5% đến 95% RH @ Không ngưng tụ
Khả năng chống rung: 10 đến 25 Hz @ 2G trong 30 phút theo các trục X, Y, Z
Kích thước bên ngoài: 395 × 257 × 31 mm @ Kích thước vật lý tổng thể
Kích thước khoét lỗ: 383 × 246 mm @ Khoét lỗ lắp bảng điều khiển
Trọng lượng tịnh: 2.45 kg @ Khối lượng thiết bị
Thách thức tương tác người-máy công nghiệp và định vị hiển thị
Môi trường sàn nhà máy khiến thiết bị hiển thị điện tử phải chịu sự ô nhiễm không khí liên tục, độ ẩm và mức độ ánh sáng xung quanh cao, những yếu tố thường xuyên làm giảm khả năng đọc của màn hình và độ chính xác xúc giác trong các màn hình thương mại tiêu chuẩn. Dòng HMI HollySys HT8001 giải quyết các mốiε nguy hiểm vận hành này thông qua cấu trúc màn hình công nghiệp được thiết kế để duy trì độ rõ nét trực quan trong các điều kiện chiếu sáng thay đổi. Bằng cách sử dụng các tấm tinh thể lỏng TFT cấp cao kết hợp với bề mặt cảm ứng độ chính xác cao 4 dây bền bỉ, phần cứng chịu được sự thao tác thường xuyên của người vận hành đồng thời ngăn ngừa hiện tượng kích hoạt giả do độ ẩm bề mặt hoặc sự tích tụ hạt nhỏ nhẹ. Vị trí này đảm bảo rằng người vận hành duy trì quyền giám sát trực quan không bị gián đoạn đối với các thông số quá trình quan trọng trên các thiết lập sản xuất rời rạc và liên tục.
Xử lý đồ họa hiệu suất cao và biên dịch cấu hình
Việc giám sát thời gian thực các thanh ghi biến rộng lớn, làm mới màn hình động và kết xuất đồ họa phức tạp đặt ra nhu cầu xử lý nặng đối với các thiết bị đầu cuối vận hành công nghiệp. Kiến trúc bên trong của dòng HT8001 kết hợp bộ xử lý lõi kép Cortex A7 hoạt động cùng với tài nguyên bộ nhớ flash và bộ nhớ chuyên dụng để tăng tốc quá trình biên dịch và thực thi đồ họa phức tạp. Cấu hình phần cứng này cho phép chuyển đổi màn hình nhanh chóng, kết xuất hoạt ảnh mượt mà và xử lý hiệu quả các chương trình kịch bản đơn giản mà không bị trễ hệ thống. Do đó, các nhóm kỹ thuật có thể triển khai logic điều khiển phức tạp và dung lượng chương trình người dùng lớn trực tiếp trên thiết bị trong khi vẫn duy trì thời gian thu thập dữ liệu và phản hồi điều khiển nhanh chóng.
Giao diện truyền thông đa giao thức và khả năng kết nối liên thông công nghiệp
Việc kết nối các bảng điều khiển với các bộ điều khiển logic khả trình, biến tần và đồng hồ thông minh đa dạng thường dẫn đến sự không tương thích về giao thức và những hạn chế về cổng vật lý trong tủ điều khiển. Dòng HT8001 vượt qua những rào cản tích hợp này bằng cách trang bị nhiều lớp truyền thông vật lý, bao gồm các giao diện nối tiếp RS232, RS422 và RS485 có thể cấu hình bên cạnh các cổng Ethernet tiêu chuẩn trên các kiểu máy tương thích. Sự linh hoạt về phần cứng này cho phép truyền dữ liệu trực tiếp với các thương hiệu bộ điều khiển khác nhau mà không cần trình điều khiển truyền thông tùy chỉnh hoặc phần mềm dịch thời gian chạy chuyên dụng. Khả năng kết nối như vậy hợp lý hóa kiến trúc tích hợp hệ thống và thiết lập các tuyến trao đổi dữ liệu đa chủ đáng tin cậy trên các ô tự động hóa phân tán.
Bảo vệ mặt trước IP65 và tích hợp tủ điện
Tủ điều khiển được triển khai trong môi trường công nghiệp nặng phải chịu sự tiếp xúc liên tục với chất lỏng bắn vào, rung động vật lý và nhiễu điện đe dọa các thiết bị điện tử bên trong. Viền mặt trước của dòng HT8001 đạt xếp hạng bảo vệ chống xâm nhập IP65 khi được lắp đúng cách vào các lỗ cắt của tủ, bị kín chu vi màn hình chống lại sự xâm nhập của độ ẩm và bụi. Chiều sâu lắp đặt nhỏ gọn, kết hợp với cấu hình tiêu thụ điện năng thấp và vật liệu vỏ ABS cộng với PC được thiết kế riêng, giảm thiểu sự tích tụ nhiệt bên trong các tủ kín. Các thuộc tính vật lý này cùng nhau nâng cao thời gian trung bình giữa các lần hỏng hóc, bảo vệ tính sẵn có của hệ thống và giảm thiểu các can thiệp bảo trì liên tục cho các nhà sản xuất thiết bị gốc.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn kiểu máy HMI phù hợp phụ thuộc vào kích thước bảng điều khiển vật lý, các cổng truyền thông bắt buộc và tiêu chí xếp hạng môi trường được chỉ định bởi các thông số thiết kế hệ thống. Gia đình sản phẩm HT8001 rộng lớn bao gồm nhiều lựa chọn kích thước màn hình từ 4.3 inch đến 15.6 inch, với các tùy chọn như HT8432T, HT8732T, HT8A32T, HT8421TE và HT8701TE cung cấp các độ phân giải, phân bổ bộ nhớ và khả năng Ethernet khác nhau để phù hợp với quy mô ứng dụng cụ thể. Beijing Zhongping Technology cung cấp hỗ trợ kỹ thuật chuyênexpert và hỗ trợ tồn kho khu vực để giúp các nhóm kỹ thuật thực hiện lựa chọn chéo và tìm nguồn cung cấp phần cứng thay thế phù hợp cho các dự án tự động hóa đang diễn ra.
Các câu hỏi thường gặp (FAQ)
1. Dải điện áp đầu vào tiêu chuẩn cần thiết để cung cấp nguồn cho màn hình cảm ứng công nghiệp HT8001 là gì?
Thiết bị hoạt động bằng nguồn điện một chiều DC 12-24V với dung sai cho phép cộng hoặc trừ 15%.
2. Viền trước của màn hình có đáp ứng bất kỳ tiêu chuẩn bảo vệ chất lỏng và bụi cụ thể nào không?
Có, bảng điều khiển phía trước đạt xếp hạng bảo vệ IP65 khi được lắp đặt chính xác bằng cách sử dụng miếng đệm và phần cứng lắp đặt được cung cấp.
3. Kiến trúc bộ xử lý lõi nào được sử dụng bên trong cấu hình phần cứng dòng HT8001?
Thiết bị được vận hành bởi bộ xử lý lõi kép Cortex A7 hoạt động ở tốc độ lên tới 1.2GHz tùy thuộc vào biến thể kiểu máy cụ thể.
4. Giao diện người-máy này có thể giao tiếp trực tiếp với các bộ điều khiển logic khả trình mà không cần tập lệnh đặc biệt không?
Có, hệ thống hỗ trợ các giao thức truyền thông trực tiếp với các PLC khác nhau, cho phép truyền dữ liệu mà không cần chạy các chương trình tùy chỉnh phức tạp phía bộ điều khiển.
5. Phần mềm lập trình và cấu hình nào được sử dụng để phát triển màn hình cho HMI này?
Thiết bị hỗ trợ các gói phần mềm cấu hình chuyên dụng tạo điều kiện cho các lần chạy mô phỏng, hướng dẫn macro và các chức năng quản lý công thức thông minh.
6. Loại công nghệ bảng cảm ứng nào được tích hợp vào cụm màn hình?
Thiết bị tích hợp bảng cảm ứng điện trở tương tự độ chính xác cao 4 dây bền bỉ được thiết kế để nhập liệu xúc giác đáng tin cậy trong cài đặt công nghiệp.
7. Có các kích thước màn hình thay thế nào có sẵn trong cùng dòng sản phẩm dành cho các bảng điều khiển bị hạn chế không gian không?
Có, dòng sản phẩm bao gồm nhiều kích thước bảng điều khiển khác nhau từ các biến thể 4.3 inch nhỏ gọn cho đến màn hình lớn 15.6 inch với nhiều kiểu khoét lỗ lắp đặt khác nhau.
8. Các cổng truyền thông nào có sẵn về mặt vật lý để ghi nhật ký dữ liệu bên ngoài và kết nối thiết bị ngoại vi?
Tùy thuộc vào mã kiểu máy chính xác, phần cứng có các cổng COM nối tiếp tích hợp, cổng USB ổ đĩa U và giao diện Ethernet.
9. Dải nhiệt độ hoạt động điển hình để triển khai an toàn trong các tủ không có điều hòa là gì?
Thiết bị hoạt động đáng tin cậy trong phạm vi nhiệt độ xung quanh từ âm 20 độ C đến 55 độ C trong điều kiện không đóng băng.
10. Làm thế nào để các nhóm kỹ thuật có thể nhận được hỗ trợ tham khảo chéo hoặc kiểm tra tính sẵn có của kho hàng khu vực để thay thế?
Beijing Zhongping Technology cung cấp tư vấn kỹ thuật chuyên nghiệp, dịch vụ tham khảo chéo và hỗ trợ cung cấp linh kiện gốc nội địa hóa.
