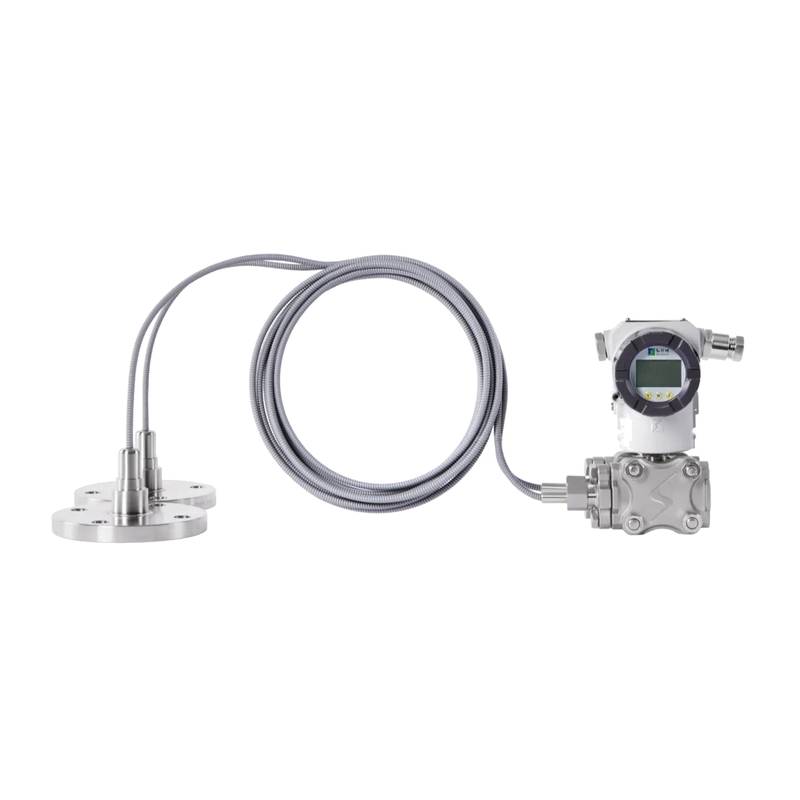

Bộ phát chênh áp và đo mức HollySys AT4500 mang lại khả năng đo lường chính xác cho các môi trường quy trình dễ bay hơi. Được thiết kế với công nghệ cảm biến silicon đơn tinh thể, thiết bị duy trì các kết quả đọc ổn định bất chấp áp lực cơ học nghiêm ngặt.
Việc triển khai thiết bị đo đạc áp suất cao tại các nhà máy công nghiệp lớn thường khiến các vòng lặp đo lường phải chịu rung động, sốc nhiệt và sự ăn mòn hóa học mạnh mẽ. Các cảm biến truyền thống thường gặp tình trạng trôi tín hiệu và mỏi màng chắn khi phải chịu các dao động áp suất liên tục. Bộ phát chênh áp AT4500 giải quyết thử thách này bằng cách tận dụng công nghệ silicon đơn tinh thể tiên tiến và cấu trúc đóng gói được cấp bằng sáng chế. Phần tử cảm biến nằm cách ly về mặt vật lý ở phần trên của vỏ kim loại, tách biệt khỏi giao diện môi chất trực tiếp, đảm bảo cả khả năng tách rời cơ học lẫn cách nhiệt. Các chân dẫn tích hợp được thiêu kết bằng thủy tinh cung cấp khả năng cách điện độ bền cao chống lại thân kim loại, nâng cao khả năng chống chịu các đợt tăng vọt điện áp tạm thời và nhiễu điện từ. Thiết kế này ngăn ngừa lỗi vận hành trong các hệ thống xử lý hóa chất nặng và quản lý chất lỏng.
Thông số kỹ thuật
Dải đo: 0-200Pa～40MPa
Tín hiệu đầu ra: 4-20mA+HART @ 24 VDC
Độ chính xác tham chiếu: ±0,075% của Giới hạn trên dải đo
Vật liệu màng chắn: 316L, Hastelloy C, Tantalum, Phủ PFA, Mạ vàng
Kết nối quy trình: 1/2-14NPT Ren trong @ Giao diện quy trình
Nguồn cấp: 12-45 VDC @ Khối đầu cuối
Nhiệt độ môi trường: -40°C - 85°C @ Trạng thái vận hành
Thời gian phản hồi: 90 ms @ Thay đổi đầu vào bước nhảy
Tích hợp hệ thống và thiết lập phần cứng
Việc lắp đặt cơ học đúng cách đòi hỏi phải gắn chặt bộ phát chênh áp vào giá đỡ dụng cụ cứng cáp hoặc mạng lưới đường ống xung bằng bu-lông thép carbon hoặc thép không gỉ được định mức. Kết nối đường ống quy trình với buồng áp suất cao và áp suất thấp, đảm bảo hướng chính xác để tránh túi khí bị kẹt trong dịch vụ chất lỏng hoặc tích tụ chất ngưng tụ trong dịch vụ khí. Sử dụng cáp xoắn đôi có vỏ bọc để truyền tín hiệu nhằm giảm thiểu nhiễu điện từ từ các biến tần hoặc đường dây điện cao thế gần đó. Đấu nối vòng dòng điện 4-20mA và dây truyền thông HART vào các đầu vít bên trong, lưu ý duy trì đúng cực tính. Nối đất lớp vỏ cáp độc quyền ở đầu tủ điều khiển để loại bỏ vòng lặp đất và bảo vệ chống lại các đợt tăng vọt tạm thời được cảm ứng.
Độ tin cậy và độ bền môi trường
Vỏ máy đạt chuẩn IP67, bảo vệ các thiết bị điện tử bên trong khỏi sự xâm nhập của bụi và việc ngâm nước tạm thời trong các chu kỳ rửa sạch. Vỏ bằng hợp kim nhôm hoặc thép không gỉ chắc chắn chống lại các tác nhân ăn mòn trong khí quyển thường thấy ở các nhà máy hóa chất và giàn khoan ngoài khơi. Các mạch bù nhiệt tích hợp điều chỉnh theo sự biến động nhiệt độ môi trường, bảo toàn tính tuyến tính của phép đo mà không cần hiệu chuẩn lại thủ công. Khả năng cách ly cơ học của cảm biến silicon đơn tinh thể làm giảm bớt áp lực từ tải trọng đường ống cao, kéo dài chu kỳ bảo trì và giảm chi phí bảo trì tổng thể trong suốt quá trình vận hành nhà máy liên tục.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn biến thể phù hợp phụ thuộc vào môi trường vận hành, giới hạn áp suất tĩnh và các yêu cầu tương thích hóa học của vòng lặp cụ thể. Beijing Zhongping Technology cung cấp hỗ trợ lựa chọn đối chiếu toàn diện và các tùy chọn thay thế kho hàng tại chỗ ngay lập tức nhằm đảm bảo thời gian ngừng hoạt động tối thiểu cho việc mở rộng nhà máy hoặc các sự kiện bảo trì khẩn cấp. Các kỹ sư nên xác minh các vật liệu tiếp xúc với môi chất, chẳng hạn như chọn Tantalum hoặc Hastelloy C cho các loại axit có tính ăn mòn cao, và xác nhận định mức mặt bích phù hợp với các kết nối quy trình hiện có.
Các câu hỏi thường gặp (FAQ)
1. Tình trạng kho hàng tại chỗ hiện tại và thời gian giao hàng cho các trường hợp thay thế khẩn cấp là gì?
Beijing Zhongping Technology duy trì lượng hàng tồn kho khu vực đang hoạt động đối với các cấu hình AT4500 tiêu chuẩn, cho phép điều phối trong cùng ngày đối với các yêu cầu bảo trì quan trọng.
2. Phạm vi bảo hành và quy trình RMA cho các thiết bị bị lỗi là gì?
Tất cả các thiết bị đều bao gồm bảo hành của nhà sản xuất trong 12 tháng được hỗ trợ bởi việc xác minh chất lượng trước khi xuất xưởng, với quy trình xử lý RMA tại địa phương được quản lý thông qua Beijing Zhongping Technology.
3. Giới hạn điện áp nguồn điện và đặc tính tiêu thụ điện năng là gì?
Bộ phát hoạt động bằng nguồn điện vòng lặp dao động từ 12 VDC đến 45 VDC, với mức tiêu thụ điện năng điển hình được tối ưu hóa cho các cấu hình vòng lặp 4-20mA tiêu chuẩn.
4. Những giao thức truyền thông nào được hỗ trợ bên cạnh ngõ ra tương tự tiêu chuẩn?
Thiết bị hỗ trợ 4-20mA kết hợp với giao thức HART, cũng như Modbus-RTU qua RS485 cho các kiến trúc mạng kỹ thuật số đa điểm.
5. Xếp hạng bảo vệ môi trường nào mà phần vỏ đạt được chống lại bụi và độ ẩm?
Cụm thiết bị đáp ứng các tiêu chuẩn IP67, bảo vệ mạch điện bên trong khỏi sự xâm nhập của bụi và tiếp xúc với độ ẩm nặng.
6. Rung động cơ học được xử lý như thế nào trong các ứng dụng công nghiệp chịu lực cao?
Cảm biến silicon đơn tinh thể nằm trong vỏ bọc phía trên được cách ly cơ học, hấp thụ rung động đường ống mà không làm tổn hại đến độ ổn định của ngõ ra.
7. Những kiểm tra bảo trì định kỳ nào được khuyến nghị cho sức khỏe vận hành lâu dài?
Kiểm tra định kỳ các đường ống xung để tìm chỗ tắc nghẽn, xác minh độ chặt của ốc vít đầu cuối và kiểm tra việc hiệu chuẩn điểm không bằng thiết bị giao tiếp cầm tay HART đã được hiệu chuẩn.
8. Thiết bị tích hợp như thế nào với các hệ thống điều khiển hiện có và các gói phần mềm?
Quá trình tích hợp sử dụng các tệp mô tả thiết bị HART tiêu chuẩn và bản đồ thanh ghi Modbus, đảm bảo khả năng tương thích liền mạch với các hệ thống điều khiển phân tán lớn và bộ điều khiển logic khả trình.
