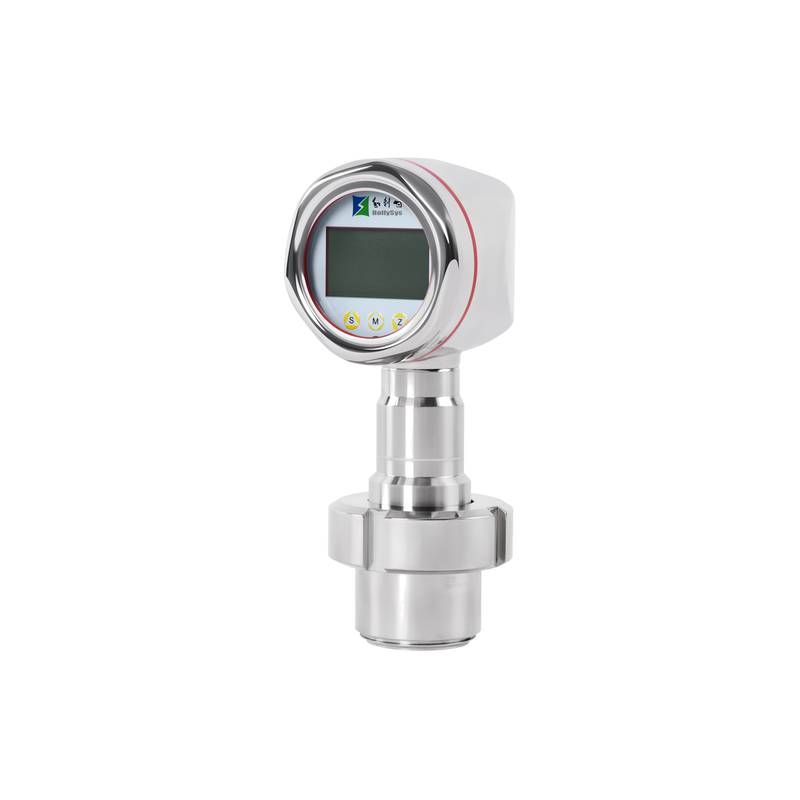

Bộ truyền áp suất vệ sinh HollySys AT4500S sử dụng thiết kế màng chắn 316L lắp phẳng để loại bỏ sự tích tụ môi chất và sự phát triển của vi sinh vật trong các đường ống chế biến thực phẩm và dược phẩm. Cảm biến độ chính xác này mang lại các phép đo áp suất và mức bồn chứa đáng tin cậy trong các chu trình vận hành vệ sinh tại chỗ (CIP) và khử trùng tại chỗ (SIP) nghiêm ngặt.
Trong các cơ sở chế biến vô trùng hiện đại và nhà máy sản xuất dược sinh học, các bộ truyền áp suất công nghiệp tiêu chuẩn thường tạo ra các điểm yếu kỹ thuật trọng yếu. Các kết nối ren thông thường hoặc cổng cảm biến lõm tạo ra các vùng chết nơi môi chất sinh học nhớt, dịch lên men hoặc các sản phẩm từ sữa có thể bị đọng lại. Vật liệu bị kẹt này kháng lại các quy trình làm sạch thông thường, dẫn đến sự sinh sôi của vi khuẩn, ô nhiễm chéo và khả năng hỏng cả mẻ sản xuất. Hơn nữa, các quy trình vệ sinh tại chỗ (CIP) mạnh mẽ liên quan đến dung dịchút ăn mòn nhiệt độ cao và các chu trình khử trùng tại chỗ (SIP) định kỳ vượt quá 120 độ C khiến các dụng cụ đo lường phải chịu sốc nhiệt nghiêm trọng. Căng thẳng môi trường như vậy thường gây ra hiện tượng trôi điểm không, mỏi màng và suy giảm tín hiệu trong thiết bị điện tử tiêu chuẩn, làm tổn hại đến sự an toàn của quy trình và tính tuân thủ quy định.
Bộ truyền áp suất vệ sinh HollySys AT4500S giải quyết trực tiếp những thách thức về sự chứa đựng dai dẳng này thông qua kiến trúc cơ khí vệ sinh chuyên dụng. Thiết bị tích hợp kết cấu bên ngoài bằng thép không gỉ 316L hoàn toàn được hàn kín kết hợp với kết nối quy trình màng phẳng được tối ưu hóa, được đánh bóng đạt độ nhám hoàn thiện bề mặt từ 0,4 micromet trở xuống. Bằng cách loại bỏ các kẽ hở bên trong và các vùng túi, chất lỏng trong quy trình chảy mượt mà qua màng ngăn cách, đảm bảo xả sản phẩm hoàn toàn trong quá trình thoát lưu và rửa nhanh chóng. Buồng áp suất bên trong sử dụng chất lỏng làm đầy đạt chuẩn vệ sinh tuân thủ FDA, truyền áp suất quy trình một cách an toàn đến phần tử cảm biến silicon áp trở trong khi vẫn chịu được sự dao động nhiệt độ rộng. Thuật toán bù nhiệt độ kỹ thuật số mạnh mẽ được tích hợp vào mạch xử lý trên bo mạch, liên tục trung hòa các hệ số giãn nở nhiệt và duy trì hiệu suất đầu ra ổn định trong chu kỳ nhiệt nhanh.
Thông số kỹ thuật
Dòng sản phẩm: AT4500S Sanitary Pressure Transmitter
Dải đo: 0 ~ 10 kPa đến 0 ~ 10 MPa
Tín hiệu đầu ra: 4-20 mA với HART, Modbus-RTU / RS485
Độ chính xác tham chiếu: ± 0,2% dải đo, tùy chọn ± 0,1% giới hạn trên của dải đo
Vật liệu màng ngăn cách: Thép không gỉ 316L, tùy chọn Hastelloy C
Độ hoàn thiện bề mặt: Ra ≤ 0,4 µm
Kết nối quy trình: Kẹp vệ sinh (clamp), các loại mặt bích tuân thủ tiêu chuẩn quốc tế
Chất lỏng làm đầy: Cấp độ vệ sinh tuân thủ FDA
Dải nhiệt độ hoạt động: - 20°C - 85°C (tùy thuộc vào môi chất)
Cấp bảo vệ vỏ bọc: IP67
Tích hợp hệ thống và thiết lập phần cứng
Việc lắp đặt vật lý và tích hợp điện thành công của AT4500S đòi hỏi phải chú ý kỹ đến cấu ức đi dây và các quy tấc nối đất trong môi trường công nghiệp có nhiều tiếng ồn điện. Bộ truyền có vỏ bọc công nghiệp chắc chắn được trang bị các cổng cáp tiêu chuẩn được thiết kế để duy trì cấp bảo vệ IP67 chống ẩm và các tia nước xịt rửa. Kỹ thuật viên nên sử dụng cáp dụng cụ có vỏ bọc chống nhiễu xoắn đôi cho vòng lặp analog 4-20 mA và các đường truyền thông kỹ thuật số để giảm thiểu nhiễu điện từ từ các biến tần hoặc các phần tử gia nhiệt công suất cao ở gần đó. Vợ bọc cáp phải được nối đất tại một điểm duy nhất — thường ở phía tủ điều khiển — để ngăn chặn các vòng lặp đất có thể làm méo mó tín hiệu quy trình mức thấp. Khi thiết lập giao tiếp cục bộ thông qua HART hoặc Modbus-RTU qua RS485, điện trở vòng lặp phải nằm trong các giới hạn hoạt động được chỉ định để đảm bảo tính toàn vẹn của dữ liệu trong quá trình truyền tải khoảng cách xa đến hệ thống điều khiển phân tán (DCS) hoặc bộ điều khiển logic khả trình (PLC).
Độ tin cậy và độ bền môi trường
Độ ổn định vận hành lâu dài trong môi trường thực phẩm và dược phẩm khắc nghiệt đòi hỏi độ bền cơ học vượt trội và quản lý nhiệt hiệu quả. AT4500S được thiết kế với vỏ bọc bên ngoài hoàn toàn bằng thép không gỉ chịu lực nặng, chịu được các tác nhân làm sạch bên ngoài mạnh mẽ, nước rửa có tính axit và các tia nước áp suất cao thường được sử dụng trong việc vệ sinh nhà máy hàng ngày. Phần tử cảm biến được bịt kín dạng khí áp để ngăn chặn sự xâm nhập của hơi ẩm và sự tích tụ ngưng tụ trong các đợt dao động nhiệt độ xung quanh nhanh chóng. Khả năng cách ly cơ học tiên tiến của nó bảo vệ lõi áp trở bên trong khỏi các đỉnh áp suất, búa nước và sốc thủy lực do các van điều khiển tác động nhanh hoặc bơm thể tích tạo ra. Các đặc điểm cấu trúc này mang lại thời gian trung bình giữa các lần hỏng hóc (MTBF) cao, giảm các can thiệp bảo trì ngoài kế hoạch và duy trì lịch trình sản xuất liên tục trên các dây chuyền lên men và ủ bia đòi hỏi khắt khe.
Hướng dẫn lựa chọn và các tùy chọn thay thế
Việc lựa chọn cấu hình bộ truyền áp suất phù hợp liên quan đến việc đánh giá các thông số quy trình cụ thể, bao gồm áp suất làm việc tối đa, nhiệt độ vận hành cực hạn và tính tương thích hóa học của các vật liệu tiếp xúc với môi chất. Các kỹ sư phải chọn khoảng đo chính xác — từ 10 kPa để giám sát đỉnh buồng phản ứng sinh học áp suất thấp lên đến 10 MPa cho các dây chuyền đồng hóa áp suất cao — để duy trì độ phân giải và độ chính xác đo lường tối ưu. Đối với các ứng dụng nước thông thường, màng chắn thép không gỉ 316L cung cấp khả năng chống ăn mòn đủ dùng, trong khi các chất tẩy rửa hóa học có tính ăn mòn cao hoặc môi chất mạnh có thể yêu cầu màng ngăn cách Hastelloy C. Beijing Zhongping Technology cung cấp hỗ trợ kỹ thuật chuyênexpert và các dịch vụ lựa chọn đối chiếu toàn diện để giúp các đội ngũ kỹ thuật khớp các thông số kỹ thuật chính xác với các cấu hình thiết bị phù hợp từ kho hàng có sẵn tại địa phương.
Các câu hỏi thường gặp (FAQ)
1. Thời gian giao hàng tiêu chuẩn và chính sách bảo hành cho bộ truyền này là gì?
Các đơn hàng được xử lý thông qua Beijing Zhongping Technology thường được xuất xưởng từ kho địa phương trong khung thời gian thương mại tiêu chuẩn, và thiết bị được hỗ trợ bởi chế độ bảo hành toàn diện của nhà sản xuất trong 12 tháng đối với các lỗi về vật liệu và tay nghề chế tạo.
2. Beijing Zhongping Technology có cung cấp báo cáo hiệu chuẩn trước khi xuất xưởng không?
Có, mọi thiết bị đều trải qua quá trình xác minh chất lượng nghiêm ngặt trước khi xuất xưởng, và tài liệu hiệu chuẩn có thể truy xuất nguồn gốc có thể được cung cấp theo yêu cầu.
3. AT4500S có thể chịu được các quy trình vệ sinh tại chỗ (CIP) và khử trùng tại chỗ (SIP) liên tục không?
Có, các bộ phận tiếp xúc với môi chất được thiết kế để chịu được các dung dịch làm sạch kiềm nhiệt độ cao và các chu trình khử trùng bằng hơi nước lên đến các ngưỡng vệ sinh công nghiệp tiêu chuẩn mà không bị suy giảm cấu trúc.
4. Mục đích của xếp hạng độ hoàn thiện bề mặt Ra nhỏ hơn hoặc bằng 0,4 micromet là gì?
Bề mặt được đánh bóng siêu mịn giúp giảm thiểu các khiếm khuyết vi mô nơi vi khuẩn hoặc cặn hữu cơ có thể bám vào, đảm bảo làm sạch hiệu quả và ngăn ngừa ô nhiễm sinh học.
5. Giao thức truyền thông HART mang lại lợi ích gì cho việc hiệu chuẩn hiện trường?
Giao thức HART cho phép truy vấn kỹ thuật số từ xa, cấu hình, điều chỉnh độ trễ và giám sát chẩn đoán bộ truyền trực tiếp từ phòng điều khiển hoặc thông qua thiết bị giao tiếp cầm tay mà không cần tiếp cận vật lý với thiết bị.
6. Có thể điều chỉnh cài đặt điểm không (zero) và dải đo (span) tại chỗ mà không cần thiết bị giao tiếp cầm tay không?
Có, thiết bị hỗ trợ các cơ chế điều chỉnh điểm không và dải đo bên ngoài tùy thuộc vào tùy chọn màn hình hiển thị cục bộ và cấu hình vỏ bọc đã chọn.
7. Điện áp nguồn cấp nào được yêu cầu để vận hành tiêu chuẩn AT4500S?
Bộ truyền hoạt động dựa trên dải điện áp DC cấp nguồn bằng vòng lặp tiêu chuẩn thường trải dài từ 12 VDC đến 30 VDC, tùy thuộc vào cấu hình đầu ra cụ thể và điện trở tải.
8. Có sẵn các kết nối quy trình thay thế cho các đường kính ống phi tiêu chuẩn không?
Dòng sản phẩm này cung cấp vô số các kết nối vệ sinh tiêu chuẩn quốc tế đa dạng, bao gồm tri-clamp, ren và các cấu hình mặt bích, để phù hợp với các yêu cầu về cơ sở hạ tầng đường ống khác nhau.
9. Nên chọn vật liệu màng ngăn cách nào cho các hóa chất tẩy rửa có tính ăn mòn cao?
Đối với các quy trình tiếp xúc với chất oxy hóa mạnh hoặc sự tấn công hóa học khắc nghiệt, màng ngăn cách Hastelloy C được khuyến nghị như một giải pháp thay thế cho thép không gỉ 316L tiêu chuẩn.
10. Thuật toán bù nhiệt độ tích hợp cải thiện độ chính xác đo lường như thế nào?
Bộ xử lý trên bo mạch sẽ tự động điều chỉnh tín hiệu đầu ra theo thời gian thực để chống lại các hiệu ứng giãn nở nhiệt do nhiệt độ quy trình dao động gây ra, đảm bảo các chỉ số áp suất ổn định.
