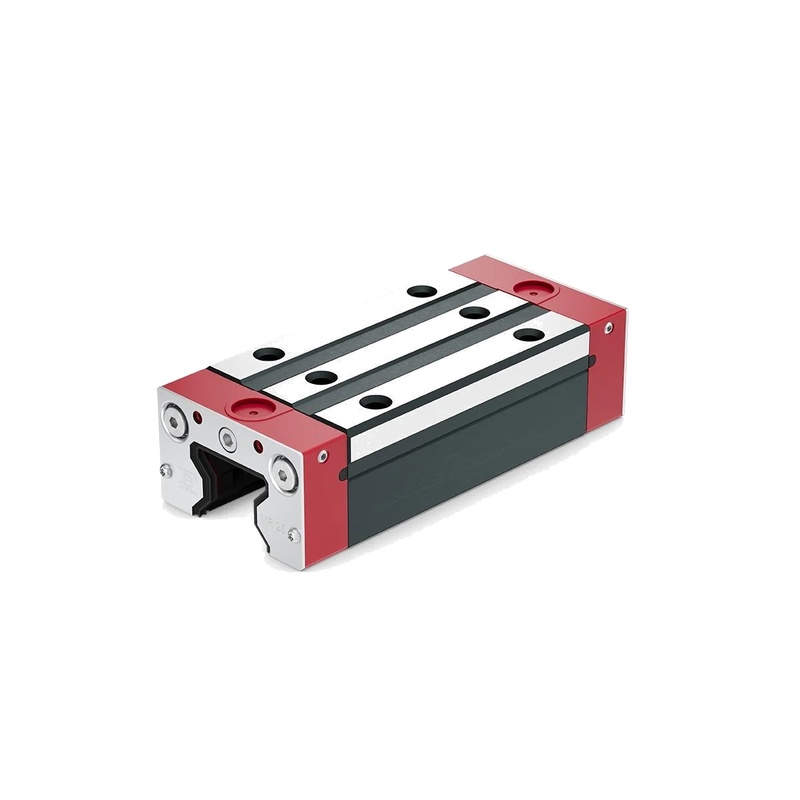

Hệ thống hướng dẫn monorail Schneeberger MR W 35-B-G2-V2 cung cấp độ cứng và độ chính xác đặc biệt cho tự động hóa công nghiệp. Với chiều rộng đường sắt 35mm, lớp tải trước G2,
và niêm phong chống ăn mòn V2, nó nổi bật trong các ứng dụng tải trọng cao, tốc độ cao như gia công CNC, sản xuất bán dẫn và robot y tế. Tối ưu hóa cho tối thiểu
bảo trì và tuổi thọ dài, hướng dẫn tuyến tính này đảm bảo kiểm soát chuyển động mượt mà trong điều kiện khắc nghiệt.
Thông số sản phẩm
Giá trị thông số
Hệ thống hướng dẫn Monorail Series MR W
Chiều rộng đường sắt 35 mm
Tải trước Lớp G2 (Tải trước trung bình)
Loại niêm phong V2 (Niêm phong nâng cao)
Công suất tải động (C) 28,5 kN
Công suất tải tĩnh (C0) 42,0 kN
Tốc độ du lịch tối đa 5 m / s
Khả năng lặp lại ± 0,001 mm
Nhiệt độ hoạt động -30 ° C đến + 100 ° C
Vật liệu Thép không gỉ cứng
Các tính năng chính & amp; amp; Lợi thế
1. Kỹ thuật siêu chính xác
G2 preload giảm thiểu độ lệch trong các nhiệm vụ chính xác cao. Khả năng sản xuất chặt chẽ (± 0,001 mm) đảm bảo khả năng lặp lại trong thiết bị đo lường và hệ thống quang học.
Máy mài đường đua tích hợp làm giảm ma sát cho chuyển động mượt mà hơn.
2. Bảo vệ môi trường mạnh mẽ
V2 niêm phong chống lại bụi, chip và chất lỏng trong các hội thảo khắc nghiệt. Xây dựng thép không gỉ chống ăn mòn chịu được chất làm mát và hóa chất. Lý tưởng cho chế biến thực phẩm hoặc
phòng sạch yêu cầu niêm phong tương đương IP65.
3. Công suất tải năng động cao
28.5 Tải năng động kN hỗ trợ các gantry nặng trong các tế bào tự động hóa. Thiết kế con lăn được cấp bằng sáng chế phân phối căng thẳng bình đẳng, kéo dài tuổi thọ 40% so với đường ray tiêu chuẩn. Giảm
thời gian ngừng hoạt động trong dây chuyền sản xuất 24/7.
Kịch bản ứng dụng
Máy công cụ: ổ đĩa trục trục CNC yêu cầu độ chính xác ở mức micron.
Robotics: cánh tay khớp xử lý tải trọng trên 500 kg.
Bán dẫn: Bộ xử lý wafer cần chuyển động không rung.
Hình ảnh y tế: Hệ thống định vị thành phần MRI.
Cài đặt & amp; amp; Hướng dẫn bảo trì
Hướng dẫn lắp đặt
Điều chỉnh đường ray bằng cách sử dụng mức độ chính xác (≤0,02 mm / m dung sai). Vít lắp đặt mô-men xoắn đến 22 Nm theo chuỗi chéo. Kiểm tra tính song song chạy với các chỉ số quay số. Tránh bị ép buộc
điều chỉnh để ngăn chặn mất tải trước.
Giao thức bôi trơn
Áp dụng Schneeberger Optigrease GR-200 mỗi 100 km hoặc 6 tháng. Làm sạch đường ray với chất làm sạch không dung môi trước khi bôi trơn lại. Giám sát các cổng mỡ cho ô nhiễm trong bụi
môi trường.
Các biện pháp phòng ngừa quan trọng
Không bao giờ tháo rời xe ngựa - thiệt hại không thể đảo ngược có thể xảy ra. Sử dụng hàm mềm khi xử lý đường ray để bảo vệ đường đua. Đảm bảo đặt đất điện để ngăn chặn thiệt hại tĩnh trong
Các khu vực nhạy cảm ESD
1. Điều gì khác biệt MR W 35-B-G2-V2 với các hướng dẫn tuyến tính tiêu chuẩn?
Mô hình này có tải trước trung bình G2, làm giảm độ lệch dưới lực bên 30% so với các hướng dẫn không tải trước. Con dấu V2 tích hợp hình học ba môi
chặn các hạt xuống 0,5 micron. Cấu trúc thép cứng của nó hỗ trợ tải tĩnh 42 kN - lý tưởng cho các ứng dụng trục Z dọc.
2. Lớp tải trước ảnh hưởng đến hiệu suất trong tự động hóa tốc độ cao như thế nào?
G2 preload loại bỏ dao động vận chuyển ở tốc độ vượt quá 2g. Điều này duy trì độ chính xác vị trí trong khi thay đổi hướng nhanh chóng. Giảm rung ngăn chặn vòng bi
brinelling, quan trọng cho tuổi thọ trong robot chọn và đặt. Luôn phù hợp với các yêu cầu về lực đẩy.
3. Tôi có thể thay thế niêm phong trên đường ray MR W 35 hiện có bằng nâng cấp V2 không?
Có, Schneeberger cung cấp bộ phận niêm phong V2 (Order # SEAL-V2-35). Tương thích đòi hỏi sản xuất đường sắt sau năm 2019. Lắp đặt đòi hỏi các công cụ chuyên dụng để tránh thiệt hại môi.
Sau khi nâng cấp, tiến hành chu kỳ chạy 50 km để niêm phong ghế đúng cách.
4. Khoảng thời gian bôi trơn nào tối đa hóa tuổi thọ trong môi trường bị ô nhiễm?
Trong các nhà máy CNC nặng chip, bôi trơn lại mỗi 50 giờ hoạt động. Sử dụng mỡ độ nhớt cao (NLGI 2+) với chất phụ gia rắn như MoS2. Đối với các khu vực rửa, mỡ cấp thực phẩm mở rộng
khoảng thời gian đến 200 giờ. Giám sát phát thải âm thanh để phát hiện mài mòn sớm.
5. Làm thế nào để khắc phục sự cố tăng cường kháng lăn?
Đầu tiên, kiểm tra niêm phong cho sự xâm nhập của mảnh vỡ bằng cách sử dụng kính borescopes. Kiểm tra độ phẳng đường sắt với phẳng quang học - cong hơn 0,03 mm / m gây ra ràng buộc. Kiểm tra shims sắp xếp vận chuyển là
nguyên vẹn. Cuối cùng, thanh lọc mỡ cũ; chất bôi trơn cứng chiếm 70% các vấn đề kháng.
6. MR W 35-B-G2-V2 có phù hợp với môi trường chân không không?
Có, khi được chỉ định với mỡ tương thích chân không (ví dụ: Apiezon AB-202). Tỷ lệ khí thải là & amp; lt; 1x10 ⁻⁹ Torr · L / sec. Loại bỏ mỡ nhà máy bằng cách sử dụng dung môi perfluorinated trước khi
cài đặt. Tránh ô nhiễm các buồng bằng dầu tiêu chuẩn.
7. Độ thô bề mặt lắp đặt nào đảm bảo hiệu suất tối ưu?
Đạt được Ra≤1.6μm thông qua mài hoặc phay. Bề mặt thô hơn gây biến dạng đường sắt vượt quá 5μm / m. Đối với các căn cứ đá granit, sử dụng các hợp chất làm phẳng epoxy. Luôn lắp đặt deburr
lỗ để ngăn chặn sự tập trung căng thẳng.
8. Nhiều xe có thể chia sẻ một đường sắt trong hệ thống gantry không?
Có, đồng bộ hóa xe thông qua CANopen hoặc EtherCAT bằng cách sử dụng bộ điều khiển SMB-30 của Schneeberger. Duy trì sự khác biệt chiều cao 0,05 mm giữa xe ngựa. Điều chuẩn đòi hỏi laser
interferometers cho song song trong vòng 10 giây cung.
9. V2 niêm phong hoạt động như thế nào trong nhà máy đúc nhiệt độ cao?
Môi được tăng cường bằng fluoropolymer chịu được 150 ° C liên tục. Đối với bền vững & amp; amp; gt; 100 ° C sử dụng, áp dụng mỡ nhiệt độ cao (ví dụ: Klüber Staburags NBU 30). Niêm phong màn hình
tính toàn vẹn hàng quý - chu kỳ nhiệt tăng tốc độ mỏng manh.
10. Những công cụ bảo trì nào là cần thiết cho hệ thống này?
Sử dụng bộ sắp xếp của Schneeberger (ALN-4) để kiểm tra song song. Dùng máy kiểm tra tải năng động để phát hiện sớm. Chìa khóa mô-men xoắn với độ chính xác 2% ngăn chặn quá thắt chặt
Máy phân tích rung xác định các vấn đề cộng hưởng trước khi thất bại.
