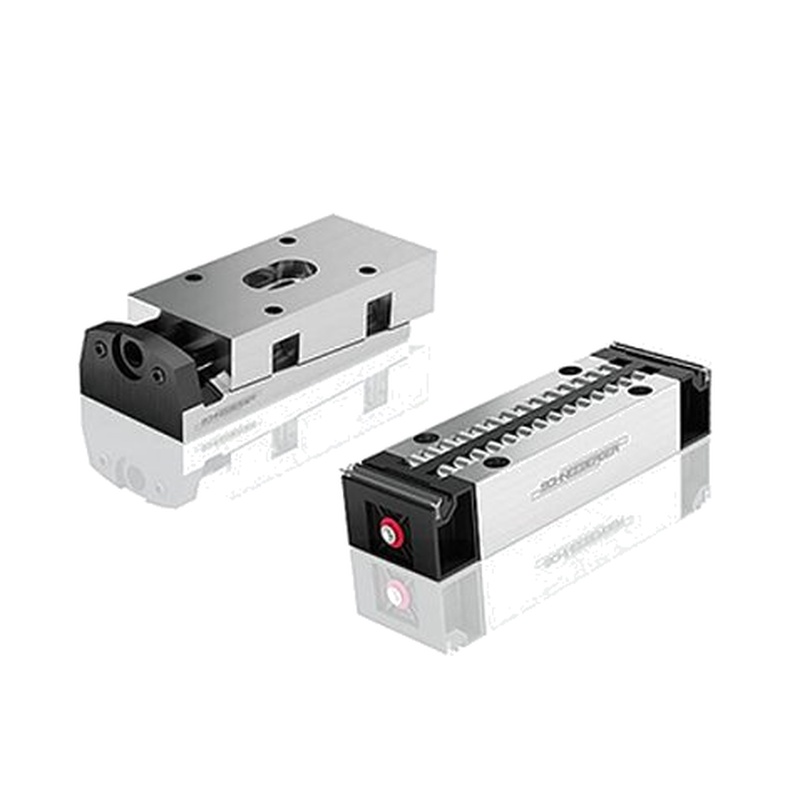

Hệ thống monorail chính xác Schneeberger MR W 55-B-G2-V2 cung cấp khả năng tải vô song cho tự động hóa công nghiệp nặng. Với chiều rộng đường sắt 55mm, G2 trung bình
preload, và V2 ba môi niêm phong, nó xử lý tải năng động lên đến 63,7kN ở tốc độ 6m / s. Được thiết kế cho các ứng dụng cứng cao như nhà máy gantry, máy ép phun, và
máy nghiền lưỡi tua bin, nó duy trì khả năng lặp lại ± 0,001mm dưới các lực cực đoan.
Thông số sản phẩm
Giá trị thông số
Chiều rộng đường sắt 55 mm
Tải trước Lớp G2 (Tải trước trung bình)
Loại niêm phong V2 (Bảo vệ IP69K)
Tải năng động (C) 63,7 kN
Tải trọng tĩnh (C) ₀)98.0 kN
Tốc độ tối đa 6 m / s
Khả năng lặp lại ± 0,001 mm
Nhiệt độ hoạt động -30 ° C đến + 120 ° C
Vật liệu Thép cứng (HRC 60 ± 2)
Lợi thế quan trọng
1. Hiệu suất tải cực đoan
98.0 Tải tĩnh kN hỗ trợ máy ép dập công nghiệp có công suất vượt quá 100 tấn. Hình học con lăn được cấp bằng sáng chế giảm thiểu nồng độ căng thẳng ở tốc độ cao.
2. Phòng vệ ô nhiễm tiên tiến
V2 niêm phong chịu được 100 bar áp suất rửa trong chế biến thực phẩm. Việc loại trừ hạt quy mô nano (& amp; amp; lt; 0,2μm) đáp ứng tiêu chuẩn phòng sạch ISO Class 3.
3. Bồi thường nhiệt
Hệ số mở rộng nhiệt gần 0 (± 0,5μm / m · K) đảm bảo độ chính xác trong các tế bào đúc. Hợp kim đặc biệt duy trì độ cứng trên 100 ° C.
Ứng dụng công nghiệp
Hàng không vũ trụ: Máy phay titanium yêu cầu ổn định ở mức micron
Ô tô: định vị công cụ phanh 1500 tấn
Năng lượng: Hệ thống định dạng lưỡi tua bin thủy lực
Máy nặng: Cần cẩu cổng với 20m + spans
Cài đặt & amp; amp; Bảo trì
Giao thức lắp đặt
Đạt được phẳng bề mặt lắp đặt ≤0.005mm / m.Torque M12 bu lông đến 45Nm theo trình tự đường chéo. Xác nhận sự sắp xếp với máy theo dõi laser 0,01mm / m.
Quản lý bôi trơn
Sử dụng Schneeberger Optigrease GR-300 mỗi 200km. Trong môi trường ẩm ướt, áp dụng hàng tháng. Xóa mỡ cũ hoàn toàn trước khi bôi trơn lại.
Các biện pháp phòng ngừa quan trọng
Không bao giờ tấn công các bộ phận vận tải - con lăn được tải sẵn gây hư hại không thể đảo ngược. Luôn sử dụng thiết bị xử lý chống tĩnh điện. Tránh sốc nhiệt & amp; amp; gt; 20 ° C / phút.
1. Làm thế nào để chiều rộng 55mm tăng cường độ cứng so với đường ray nhỏ hơn?
Chiều rộng đường sắt tăng cung cấp khả năng chống tải cao hơn 70% so với các mô hình 45mm. Điều này ngăn chặn độ lệch góc trong quá trình tải bất đối xứng trong khoan CNC
Mills. Thiết kế con lăn tiếp xúc bốn điểm tiếp tục tăng cường độ cứng dưới tốc độ 50G.
2. Những chất làm sạch nào an toàn cho con dấu V2 trong các ứng dụng dược phẩm?
Sử dụng rượu isopropyl (nồng độ 70%) hoặc chất làm sạch enzyme. Tránh các giải pháp dựa trên clo làm suy thoái môi fluoropolymer. Sau khi làm sạch, kiểm tra niêm phong với phát hiện ánh sáng UV
các vết nứt vi mô. Luôn bôi trơn lại sau khi làm sạch thủ tục.
3. Những đường ray này có thể hoạt động trong môi trường lạnh dưới -30 ° C không?
Có với chất bôi trơn đặc biệt như Krytox GPL-207. ngưỡng mỏng vật liệu là -80 ° C. Các thành phần làm mát dần trước khi hoạt động. Sự co nhiệt đòi hỏi
Điều chỉnh lại hệ thống định vị.
4. Làm thế nào để chẩn đoán mòn con lăn sớm trong các kịch bản tải trọng cao?
Thực hiện phân tích rung phát hiện tần số trên 8kHz. Kiểm tra đường đua với thử nghiệm hạt từ cho micro-hole. Kiểm tra áp suất bôi trơn đạt tất cả nội bộ
kênh. Tăng quá gây căng thẳng Hertzian vượt quá 4.000 MPa.
5. Chuẩn bị bề mặt gì ngăn chặn ăn mòn mạ kẽm trên khung nhôm?
Áp dụng lớp phủ anodized 200μm với ngâm PTFE. Sử dụng cách điện giữa đường sắt / khung. Duy trì khoảng cách không khí 0,5mm xung quanh các điểm lắp đặt. Không bao giờ trộn các thiết bị dính thép
với cơ sở nhôm.
6. Phiên bản chống nổ có sẵn cho các khu vực nguy hiểm không?
Các mô hình được chứng nhận ATEX có hợp kim chống tia lửa và mỡ dẫn điện. Sự tiêu tan tĩnh & amp; amp; lt;10⁶ Ohms ngăn chặn cháy. Yêu cầu đặt đất mỗi 1,5m thông qua bện đồng.
7. Làm thế nào để tính toán tuổi thọ dưới tải biến?
Áp dụng công thức ISO 281 sửa đổi: L ₁₀ₘ= (C / P) ³ × f ₁×f₂×f₃. Bao gồm các yếu tố tải sốc bằng cách sử dụng quy tắc của Miner. Phần mềm SL-Cal của Schneeberger tự động hóa các tính toán cho nhiệm vụ phức tạp
chu kỳ.
8. Xe có thể được thay thế mà không cần loại bỏ đường sắt?
Có sử dụng bộ CAR-TOOL-55 của Schneeberger. Yêu cầu khoảng cách cuối 50mm. Sau khi lắp đặt, chạy chu kỳ phá vỡ 20km dưới 0,5m / s. Giá trị mô-men xoắn phải được xác minh lại sau khi
thay thế.
9. Các công cụ sắp xếp nào đảm bảo tính song song đa đường sắt?
Sử dụng máy tự động với độ phân giải 0,5 giây cung. Đối với & amp; amp; gt; 4m trải dài, sử dụng máy can thiệp laser. Kháng dung Shim phải trong vòng 0,002mm mỗi mét. Tăng trưởng nhiệt
Bồi thường là rất quan trọng.
10. V2 niêm phong hoạt động như thế nào trong môi trường hạt mài mòn?
Thử nghiệm theo tiêu chuẩn ISO 12103-1 A4 về bụi. Máy xóa tích hợp phun & amp; gt; 98% 60μm grit.Combine với bùn bên ngoài để bảo vệ mở rộng trong các hoạt động đúc cát.
Kiểm tra máy lau hàng quý.
