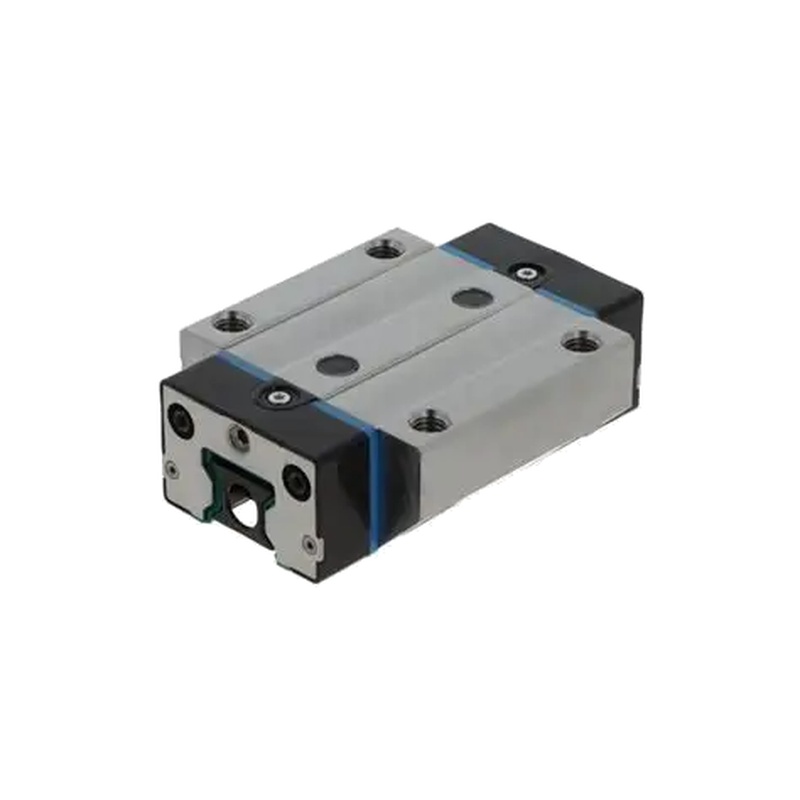

Hướng dẫn tuyến tính SCHNEEBERGER BMW W 35-A-G2-V2 có chiều rộng đường sắt 35mm với niêm phong loại A cấp công nghiệp cho môi trường ô nhiễm cực đoan. Được thiết kế cho
khai thác mỏ, nhà máy thép và chế biến gỗ, nó cung cấp khả năng tải tĩnh 55,6kN và khả năng lặp lại ± 0,002mm bằng cách sử dụng hình học chính xác G2 và cải thiện độ cứng V2. Nhà điều hành
thường xuyên tìm kiếm đường ray chống bụi tải cao, hướng dẫn thiết bị khai thác mỏ và xe ngựa thay thế.
Thông số sản phẩm
Giá trị thông số
Chiều rộng đường sắt 35 mm
Con dấu loại A (ô nhiễm nặng)
Thế hệ G2 (Hình học tối ưu hóa)
Phiên bản V2 (Căng cường độ cứng)
Tải năng động (C) 42,8 kN
Tải trọng tĩnh (Co) 55,6 kN
Tải trước lớp trung bình (P2)
Độ chính xác Lớp bình thường (N)
Các lớp niêm phong Triple-Lip + Scraper
Nhiệt độ hoạt động -30 ° C đến + 100 ° C
Bảo vệ chống ăn mòn Sơn oxyt đen
Các tính năng chính & amp; amp; Lợi thế
1. Niêm phong nhiệm vụ nặng (Loại A)
Niêm phong ba môi và máy cạo tích hợp chặn mảnh gỗ, mảnh kim loại và bụi silica. Các thử nghiệm thực địa cho thấy tuổi thọ dài gấp 3 lần so với các con dấu tiêu chuẩn trong băng tải mỏ.
2. Thiết kế độ cứng cao V2
Mũ cuối được tăng cường và tường đường sắt dày hơn làm tăng công suất moment 25%. Quan trọng cho màn hình rung xử lý tải trọng 50 tấn / giờ.
3. Giảm ma sát G2
Các rãnh bóng không đối xứng cắt lực kéo 18% ở tốc độ 2m / s. Giảm chi phí năng lượng trong hệ thống xử lý gỗ tự động.
Ứng dụng công nghiệp
Máy nghiền khai thác mỏ: chịu được bụi đá ở nồng độ 10g / m³
Nhà máy cán thép: Tồn tại quy mô và nhiệt bức xạ 800 ° C
Bộ định tuyến CNC gỗ: Miễn dịch với sự tích tụ nhựa và thâm nhập chip
Cài đặt & amp; amp; Bảo trì
Quy trình lắp đặt:
Mỡ bề mặt với chất làm sạch kiềm (pH 9-11).
Điều chỉnh đường ray trong phạm vi ± 0,015mm / m bằng cách sử dụng thiết bị DUST-ALIGN của SCHNEEBERGER.
Mô-men xoắn M10 bu lông đến 32 Nm trong mô hình chéo.
Giao thức bảo trì:
Áp dụng mỡ Kluberplex BEM 41-132 mỗi 500 giờ
Máy lau sạch hàng tháng với bàn chải mềm
Thay thế máy cạo sau chuyến đi 250km
Cảnh báo quan trọng:
Không bao giờ tiếp xúc với phun nước (con dấu không chống thấm nước)
Giới hạn sốc tác động đến & amp; amp; lt; 10% tải tĩnh
Thiết bị mặt đất gần trạm hàn
Q1: Điều này xử lý môi trường bụi nổ như thế nào?
Kết hợp với bộ ATEX của SCHNEEBERGER (mã đặt hàng EX-35A). Sử dụng mỡ dẫn điện để ngăn chặn xả tĩnh. Duy trì khả năng chống bề mặt dưới 10 & amp; amp; lt;sup& amp; > 6 & amp; amp; lt;/sup& amp; gt;
Ohm. Không bao giờ lắp đặt gần các nguồn cháy.
Q2: Điều gì bôi trơn hoạt động trong chế biến gỗ bụi cưa cao?
Chọn mỡ EP2 dính dán như Mobilith SHC 460. Cấu trúc sợi của nó bẫy các hạt. Áp dụng thông qua phụ kiện zerk mỗi 200 giờ hoạt động. Tránh dầu nhớt thấp - chúng thu hút bụi.
Q3: Tôi có thể sử dụng chúng trên màn hình rung với tốc độ 5g không?
Có, khi được lắp đặt với máy giảm áp VS-35 của SCHNEEBERGER. Giới hạn đột quỵ ± 3mm ở 25Hz. Cáp an toàn với kẹp giảm căng thẳng. Kiểm tra mô-men xoắn bolt hàng tuần.
Q4: Làm thế nào để làm sạch xe tải nhựa tắc nghẽn?
Ngâm trong methyl ethyl ketone (MEK) trong 20 phút. Cạo nhẹ nhàng với các công cụ đồng hồ. Rửa bằng không khí nén ở tối đa 0,3MPa. Thay thế niêm phong nếu cứng.
Q5: Điều gì gây ra việc tách máy lau sớm?
Tải trọng bên quá mức trên keo cắt 15kN. Lắp đặt hướng dẫn bên trên các cú đột quỵ dài. Kiểm tra độ cứng khung cắt & amp; amp; gt; 0.1mm / m chủng niêm phong.
Q6: Những điều này có tương thích với mã hóa từ không?
Chỉ có phiên bản không từ tính (hậu tố-NM). Giữ cân 2mm từ bề mặt đường sắt. Bảo vệ cần thiết gần cáp VFD trên dòng điện 10A.
Q7: Làm thế nào để trang bị lại các băng tải cũ mà không cần gia công khung?
Sử dụng hệ thống shim ADAPT-35 của SCHNEEBERGER. Bù đắp cho ± 1.5mm sai sắp xếp. Luôn điều chỉnh lại các tham chiếu mã hóa sau khi cài đặt.
Q8: Giới hạn nhiệt độ gần thiết bị đúc là gì?
Lắp đặt khiên nhiệt cho môi trường xung quanh trên 80 ° C. Nhiệt bức xạ địa phương phải ở dưới 120 ° C. Sử dụng nhiệt kế hồng ngoại để kiểm tra chỗ.
Q9: Tôi có thể chìm chúng trong bồn nước làm mát không?
Không được khuyên. A-seals không chặt chẽ với chất lỏng. Đối với các ứng dụng bể, chỉ định các mô hình W 35-S-G2-V2 được đánh giá IP67 với niêm phong chìm.
Q10: Làm thế nào để tính toán tuổi thọ dưới tải trọng 30 tấn?
Sử dụng LifeCalc Pro của SCHNEEBERGER với yếu tố ô nhiễm 5.Expect 40.000 giờ ở 0,5m / s.Monitor rung-thay thế ở 7mm / s RMS.
