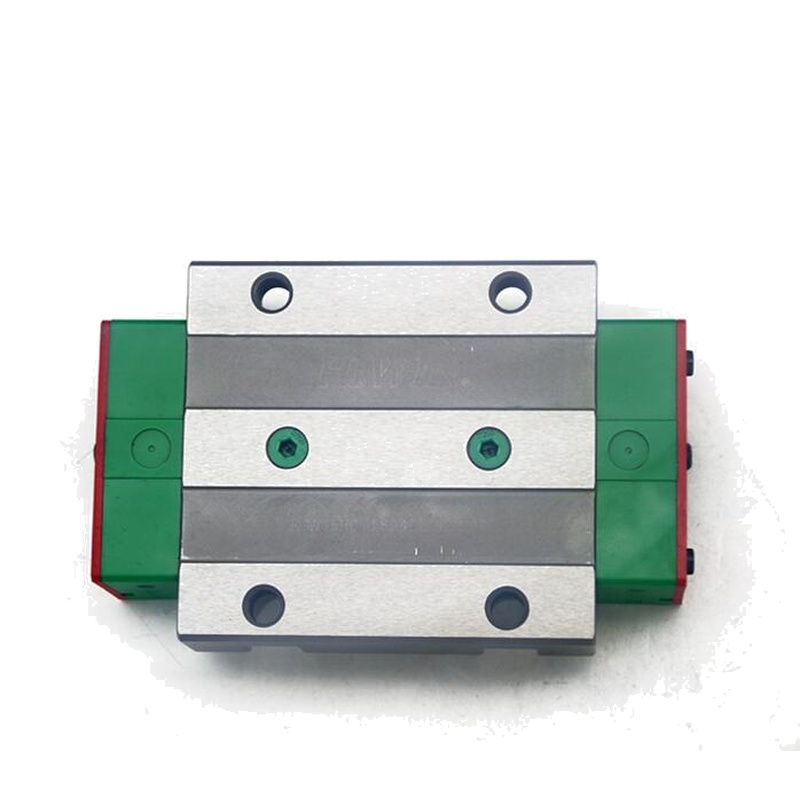

Hướng dẫn tuyến tính chính xác Schneeberger BMW 45-B-G2-V2 cung cấp độ cứng và khả năng tải đặc biệt cho tự động hóa công nghiệp đòi hỏi. Với chiều rộng đường sắt 45mm và G2
phân loại tải trước, nó đảm bảo độ lệch tối thiểu dưới lực cao. Được thiết kế cho máy móc CNC, sản xuất bán dẫn và thiết bị y tế, nó cung cấp cấp cấp độ micron
chính xác. Thiết kế chống ăn mòn và niêm phong tích hợp của nó làm cho nó lý tưởng cho môi trường khắc nghiệt.
Thông số sản phẩm
Giá trị thông số
Hệ thống hướng dẫn Monorail BMW Series
Chiều rộng đường sắt (mm) 45
Phân loại tải trước G2 (tải trước trung bình)
Công suất tải (năng động) 48 kN (C) / 60 kN (C0)
Độ chính xác Lớp P (Độ chính xác cao)
Khả năng lặp lại (μm) ≤ ± 1
Tốc độ tối đa (m / s) 5
Nhiệt độ hoạt động -30 ° C đến + 80 ° C
Loại niêm phong Máy cạo nhiều lớp
Bôi trơn Mỡ hoặc dầu
Các tính năng chính & amp; amp; Lợi thế
Độ cứng siêu cao: Hình học đường sắt được cấp bằng sáng chế làm giảm biến dạng dưới tải. Duy trì độ chính xác định vị trong phay và mài nặng.
Tối ưu hóa tải trước G2: Cân bằng chuyển động mượt mà với giảm rung động. Giảm thiểu trò chuyện trong quá trình gia công tốc độ cao.
IP65 Niêm phong: Máy xóa đa lớp không bao gồm chip và chất làm mát. Mở dài tuổi thọ trong môi trường CNC bẩn.
Các ứng dụng điển hình
Trung tâm gia công CNC (ổ đĩa trục, gantries)
Máy đo tọa độ (CMM)
Hệ thống cắt laser (định vị trục tuyến tính)
Bộ xử lý wafer bán dẫn
Cài đặt & amp; amp; Bảo trì
Điều chỉnh đường ray trong độ dung nạp thẳng 0,5μm / m. Sử dụng mỡ SNG-2 của Schneeberger để bôi trơn ban đầu. Mô-men xoắn lắp đặt bu lông đến 22 Nm. Kiểm tra con dấu hàng quý trong
khu vực ô nhiễm cao. Tải lại mỗi 1.000 km hoặc 6 tháng.
Ghi chú quan trọng
Tránh sử dụng chất làm sạch kiềm trên bề mặt anodized. Đảm bảo bộ lọc hạt trên máy bôi trơn tự động. Không bao giờ trộn các loại mỡ. Kiểm tra song song đường sắt với máy can thiệp laser
trong quá trình thiết lập.
10 Câu hỏi thường gặp (FAQs)
Q1: Điều gì khác biệt BMW 45-B-G2-V2 với hướng dẫn tuyến tính tiêu chuẩn?
Dòng BMW sử dụng công nghệ con lăn không đối xứng của Schneeberger. Thiết kế này làm tăng diện tích tiếp xúc 30% so với các hướng dẫn bóng. Nó cung cấp xếp hạng tải thời điểm cao hơn quan trọng cho kháng nghiêng. G2 preload đảm bảo độ cứng tối ưu mà không kéo quá mức.
Q2: Làm thế nào để niêm phong IP65 bảo vệ đường dẫn trong máy CNC nặng chất làm mát?
Máy cạo ba môi trục xuất 99% chất lỏng và swarf. Niêm phong cuối thép không gỉ ngăn chặn sự xâm nhập tại các đầu cuối đường sắt. Được thử nghiệm chống lại phun chất làm mát áp suất cao. Niêm phong vẫn linh hoạt ở -30 ° C,
tránh thất bại mỏng manh trong khởi động lạnh.
Q3: Khoảng thời gian bôi trơn nào tối đa hóa tuổi thọ BMW 45-B-G2-V2?
Bôi trơn ban đầu kéo dài 500 km dưới tải trọng vừa phải. Áp dụng lại mỡ SNG-2 mỗi 1.000 km hoặc 6 tháng. Trong sản xuất bán dẫn 24/7, sử dụng chất bôi trơn tự động hàng tháng.
Giám sát các cổng mỡ để tắc nghẽn ô nhiễm.
Q4: Tôi có thể trang bị hướng dẫn BMW 45 trên máy hiện có không?
Có, các bề mặt lắp đặt được cung cấp đáp ứng độ phẳng 0,01mm mỗi 100mm. Kiểm tra sự tương thích của mô hình bu lông (khoảng cách tiêu chuẩn 60mm). Schneeberger cung cấp các mô hình CAD để trang bị lại
xác minh. Luôn thay thế xe ngựa và đường sắt như các bộ phận phù hợp.
Q5: Điều gì gây ra mài mòn sớm trong các hướng dẫn được tải sẵn G2?
Bu lông lắp đặt quá xoắn ốc gây biến dạng đường sắt. Sự không sắp xếp vượt quá 200μm / m làm tăng tốc trượt con lăn. Mỡ bị ô nhiễm hình thành bột mài mòn. Luôn sử dụng
chìa khóa mô-men xoắn trong quá trình lắp đặt.
Q6: BMW 45-B-G2-V2 có phù hợp với môi trường chân không không?
Có, với con dấu đặc điểm kỹ thuật V2. Mô hình tiêu chuẩn outgas & amp; amp; lt;10⁻⁶ mbar·l/s.Chỉ định bao bì phòng sạch nếu sử dụng trong buồng chân không bán dẫn. Tránh mỡ dầu mỏ; sử dụng
Bôi trơn perfluoropolyether (PFPE).
Q7: Làm thế nào để chẩn đoán lỗi sắp xếp sau khi cài đặt?
Đo sức đề kháng lăn vận chuyển bằng máy đo lực. & amp; gt; 15N độ lệch cho thấy sự không sắp xếp. Sử dụng máy theo dõi laser để xác minh độ thẳng & amp; amp; lt; 5μm / m.Audible "chatter" trong
tăng tốc cho thấy tổn thất preload.
Q8: Công suất tải động cho các ứng dụng trục Z dọc là gì?
Trọng lượng động (C) giảm 20% cho lắp đặt dọc. 45-B-G2-V2 hỗ trợ lực động dọc 38,4 kN. Luôn bao gồm các yếu tố an toàn 1,5 + cho tải tác động như công cụ
những người thay đổi.
Q9: Tôi có thể sử dụng các hướng dẫn này với động cơ tuyến tính không?
Chắc chắn. G2 preload giảm thiểu sự can thiệp cogging. Đảm bảo đặt đất đường sắt để tiêu tan EMI. Hệ thống phản hồi vị trí yêu cầu độ phân giải ≤1μm để tận dụng hướng dẫn
repeatability.
Q10: Nhiệt độ ảnh hưởng đến độ chính xác hướng dẫn BMW 45 như thế nào?
Hệ số mở rộng nhiệt là 11μm / m · ° C. Đối với đường sắt 1m, sự thay đổi 10 ° C gây ra trôi dạt 110μm. Bù đắp thông qua quy mô hệ thống điều khiển. Trong phòng thí nghiệm, ổn định nhiệt độ đến ± 0,5 ° C cho
độ chính xác sub-micron.
