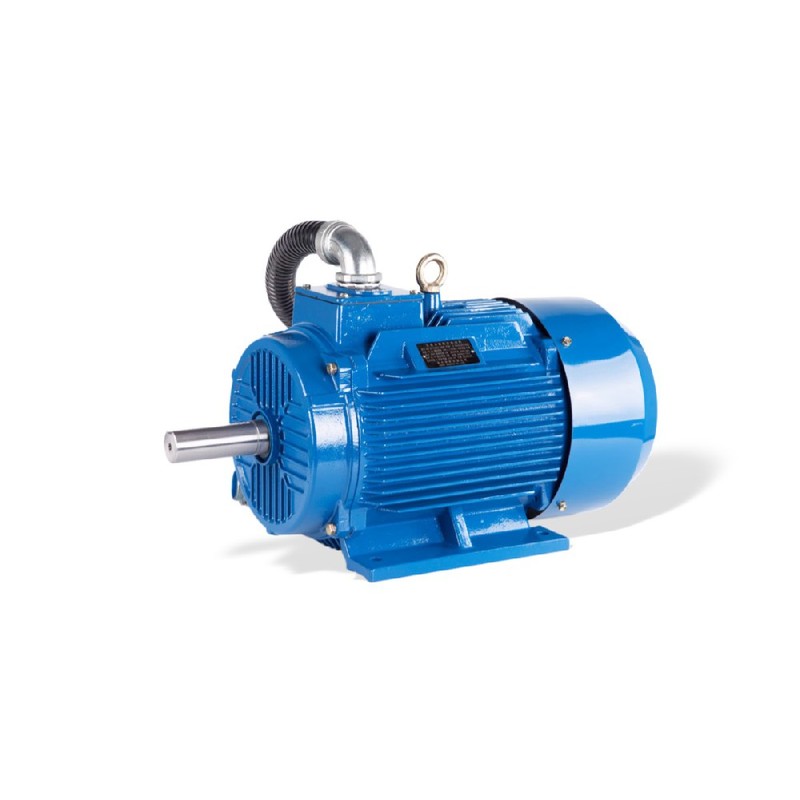

Hoạt động liên tục của máy móc chất lỏng công nghiệp nặng và hệ thống máy nén chiếm tỷ lớn khổng lồ trong tổng tiêu thụ năng lượng của nhà máy, nơi tổn thất đồng và sắt của động cơ cảm ứng truyền thống làm cạn kiệt nghiêm trọng ngân sách vận hành. Dòng động cơ đồng bộ nam châm vĩnh cửu GYK làm giảm trực tiếp những điểm kém hiệu quả vốn có này thông qua việc tối ưu hóa phân bố từ trường khe hở không khí và cấu trúc liên kết điện từ tiên tiến. Hoạt động trên các dải công suất định mức từ 5.5 kW đến 250 kW, các thiết bị truyền động hiệu suất cao này tận dụng các vật liệu nam châm vĩnh cửu đất hiếm cao cấp để đạt được mật độ công suất vượt trội và hiệu suất hệ số công suất gần bằng 1.
Các nhà vận hành nhà máy công nghiệp thường xuyên phải đối mặt với tình trạng tích tụ nhiệt quá mức, dòng điện khởi động tăng vọt cao và sự xuống cấp của lớp cách điện trước thời hạn dưới các chu kỳ làm việc S1 liên tục. Động cơ cảm ứng tiêu chuẩn thường chịu tổn thất độ trượt cao và kích thước khung cồng kềnh làm cho việc trang bị thêm vào các vỏ máy nén bị giới hạn không gian trở nên phức tạp. Động cơ đồng bộ nam châm vĩnh cửu GYK giải quyết những nút thắt điện và cơ khí này bằng cách loại bỏ hoàn toàn tổn thất đồng ở rotor thông qua chuyển động quay đồng bộ trực tiếp. Bằng cách sử dụng các stator được quấn chính xác được đặt bên trong các khung chắc chắn từ H112 đến H315, dòng sản phẩm này mang lại cấu hình mô-men xoắn không đổi đặc biệt trên các dải điều chỉnh tốc độ rộng mà không làm hy sinh khả năng phản hồi động.
Thông số kỹ thuật
Công suất định mức: 5.5 kW - 250 kW @ 380 V
Kích thước khung: H112 - H315 @ 50 Hz / 60 Hz
Điện áp định mức: 380 V @ AC 3 pha
Kiểu lắp đặt: B3 / B35 @ Cấu hình chân đế và mặt bích
Cấp bảo vệ: IP54 @ Vỏ tiêu chuẩn
Cấp cách điện: Cấp F @ Giới hạn tăng nhiệt độ
Hiệu suất năng lượng: Hiệu suất tương đương IE4 @ Tải đầy
Phương pháp làm mát: IC411 @ Làm mát bề mặt tự thông gió
Tốc độ định mức: 1500 rpm @ 5.5 kW (Biến thể khung vuông GYK112)
Chế độ vận hành: Chế độ liên tục S1 @ Tải đầy
Nút thắt năng lượng hệ thống điện công nghiệp và Tối ưu hóa điện từ khe hở không khí
Máy nén công nghiệp quy mô lớn, bơm ly tâm và quạt thông gió tải nặng hoạt động liên tục, khiến các cơ sở phải chịu các hình phạt tài chính nặng nề nếu hiệu suất chuyển đổi của động cơ giảm. Động cơ cảm ứng không đồng bộ thông thường dựa vào dòng điện rotor cảm ứng, vốn tạo ra tổn thất đồng thứ cấp đáng kể và dẫn đến hệ số công suất trễ gây gánh nặng cho các máy biến áp phân phối cục bộ. Dòng GYK giải quyết nút thắt hiệu suất cốt lõi này bằng cách nhúng các nam châm vĩnh cửu năng lượng cao trực tiếp vào cấu trúc rotor, đảm bảo rằng tốc độ rotor khớp chính xác với tốc độ đồng bộ từ trường quay dưới các tải cơ học khác nhau.
Để đạt được các phân loại hiệu suất vượt trội vượt qua các tiêu chuẩn chuẩn IE3, thiết kế kỹ thuật kết hợp các lớp thép silic cán nguội cấp độ cao giúp ức chế mạnh mẽ hiện tượng trễ lõi và tổn thất dòng điện xoáy. Các rãnh stator có cấu hình hình học được tối ưu hóa nhằm tối đa hóa hệ số lấp đầy đồng trong khi giảm thiểu sự méo hài trong mật độ thông lượng từ khe hở không khí. Sự tinh chỉnh điện từ nghiêm ngặt này đảm bảo rằng điện trở từ khe hở không khí được giảm thiểu, mang lại biên dạng đầu ra mô-men xoắn cực kỳ mượt mà và giảm đáng kể tổn thất tải tản mát trong quá trình vận hành liên tục.
Đặc tính mô-men xoắn khởi động và Biên độ dung lượng nhiệt cho tải tuần hoàn tải nặng
Các ứng dụng công nghiệp tải nặng như máy nén khí trục vít, máy nghiền và máy khuấy nhiều tầng đòi hỏi khả năng mô-men xoắn khởi động nghiêm ngặt và biên độ tản nhiệt ổn định trong các lần chuyển đổi tải thường xuyên. Mô-men xoắn khởi động không đủ có thể gây ra thời gian trượt kéo dài, kích hoạt các đỉnh dòng điện nghiêm trọng và đẩy nhanh quá trình hỏng hóc cách điện cuộn dây. Dòng GYK được thiết kế để mang lại bội số mô-men xoắn khởi động cao và đặc tính mô-men xoắn kéo vào mạnh mẽ, đảm bảo hiệu suất tách rời đáng tin cậy ngay cả khi khởi động chống lại lực cản nén chất lỏng ban đầu cao.
Độ bền nhiệt được bảo vệ bổ sung bằng việc triển khai các hệ thống cách điện Cấp F kết hợp với các ngưỡng tăng nhiệt độ được kiểm soát chặt chẽ nằm dưới các giới hạn thiết kế nhiệt. Các cụm nam châm rotor sử dụng các công thức kháng từ chuyên dụng chống lại rủi ro khử từ do nhiệt trong các điều kiện quá độ quá tải hoặc sụt áp tạm thời. Dung lượng nhiệt mạnh mẽ này đảm bảo hoạt động liên tục, ổn định dưới các chu kỳ làm việc S1, bảo vệ hệ thống truyền động khỏi hiện tượng ngắt nhiệt bất ngờ và kéo dài tuổi thọ vận hành của toàn bộ hệ thống truyền động cơ khí.
Vỏ bọc cơ khí chắc chắn và Quản lý nhiệt tối ưu cho môi trường khắc nghiệt
Các phòng máy nén công nghiệp và sàn xưởng sản xuất thường xuyên làm cho các thành phần truyền động tiếp xúc với các hạt trong không khí, độ ẩm xung quanh và hơi hóa chất ăn mòn đe dọa các cuộn dây stator bên trong và cụm rotor. Dòng GYK sử dụng khung kết cấu tải nặng, tận dụng hợp kim nhôm độ bền cao cho các biến thể nhỏ gọn như khung vuông GYK112 và gang chắc chắn cho các kích thước khung lớn hơn lên đến H315. Độ cứng cơ học này làm giảm rung động vận hành và duy trì độ đồng tâm khe hở không khí chính xác dưới tải trọng hướng kính nặng.
Tản nhiệt hiệu quả đạt được thông qua cấu trúc vỏ có rãnh bên ngoài kết hợp với quạt làm mát gắn trên trục tuân thủ các phân loại làm mát tiêu chuẩn IC411. Các cánh tản nhiệt được gia công chính xác để tối đa hóa diện tích bề mặt tiếp xúc với không khí xung quanh, thúc đẩy quá trình thải nhiệt nhanh chóng từ lõi stator. Kết hợp với xếp hạng bảo vệ xâm nhập IP54, ma trận làm mát và bịt kín toàn diện này ngăn chặn sự xâm nhập của bụi và nước bắn, đảm bảo hiệu suất lâu dài đáng tin cậy trong các môi trường công nghiệp đòi hỏi khắt khe.
Khả năng tương thích VFD và Tích hợp cải tạo năng lượng toàn nhà máy
Các chiến lược tự động hóa công nghiệp hiện đại ngày càng phụ thuộc vào các biến tần để tối ưu hóa lưu lượng chất lỏng và đạt được khả năng điều khiển tốc độ động trên các quy trình sản xuất khác nhau. Các động cơ tiêu chuẩn được trang bị thêm biến tần thường gặp phải các đỉnh vượt điện áp nghiêm trọng, dòng điện chế độ chung tần số cao và hiện tượng rãnh vòng bi do điện áp trục gây ra. Dòng GYK được thiết kế như một giải pháp sẵn sàng cho VFD, có tính năng cách điện vòng-vòng được gia cố và khả năng tương thích điện từ được tối ưu hóa để chịu được các mặt sóng dốc dv/dt cao được tạo ra bởi các biến tần điều chế độ rộng xung hiện đại.
Việc tích hợp các động cơ đồng bộ nam châm vĩnh cửu này vào cơ sở hạ tầng nhà máy hiện có mang lại sự giảm thiểu tức thì về tổng chi phí sở hữu bằng cách hạ thấp mức tiêu thụ điện năng hoạt động và cải thiện các chỉ số hệ số công suất toàn nhà máy. Các đội ngũ kỹ thuật địa phương, bao gồm các chuyên gia kỹ thuật từ Beijing Zhongping Technology, thường xuyên hỗ trợ các nhà máy sản xuất khu vực thực hiện việc cải tạo liền mạch bằng cách cung cấp các phân tích kích thước đối chiếu chi tiết và khớp các cấu hình tham số biến tần phù hợp để đảm bảo vận hành điều khiển véc-tơ vòng kín ổn định.
Các câu hỏi thường gặp (FAQ)
1. Điện áp và xếp hạng tần số tiêu chuẩn cho dòng động cơ nam châm vĩnh cửu GYK là gì?
Cấu hình tiêu chuẩn hoạt động ở 380 V trên các mạng AC 3 pha với khả năng tương thích tần số tiêu chuẩn cho hệ thống lưới điện 50 Hz và 60 Hz.
2. Hiệu suất của dòng GYK so với động cơ cảm ứng không đồng bộ truyền thống như thế nào?
Dòng GYK đạt hiệu suất siêu cao cấp IE4 bằng cách loại bỏ tổn thất đồng rotor và tối ưu hóa phân bố mật độ thông lượng từ khe hở không khí.
3. Kích thước lắp đặt có tương thích với dấu chân động cơ cảm ứng tiêu chuẩn hiện có không?
Có, dòng GYK được sản xuất với kích thước lắp đặt tiêu chuẩn B3 và B35, cho phép thay thế trực tiếp thả nổi cho động cơ cảm ứng tiêu chuẩn mà không cần thiết kế lại cơ khí.
4. Tiêu điểm ứng dụng chính cho mẫu GYK112 khung vuông nhỏ gọn là gì?
Mẫu GYK112 được thiết kế đặc biệt như một biến thể khung vuông nhỏ gọn 5.5 kW, 1500 rpm được tối ưu hóa cho các yêu cầu mật độ công suất cao trong các gói máy nén khí trục vít.
5. Cấp cách điện và thông số tăng nhiệt độ nào được sử dụng trong các động cơ này?
Dòng sản phẩm này sử dụng hệ thống cách điện Cấp F được thiết kế với biên độ tăng nhiệt độ thận trọng để đảm bảo độ bền nhiệt lâu dài dưới các chu kỳ làm việc S1 liên tục.
6. Mức độ bảo vệ xâm nhập nào được cung cấp bởi vỏ động cơ?
Vỏ cơ khí tiêu chuẩn cung cấp xếp hạng bảo vệ IP54, bảo vệ các linh kiện bên trong chống lại sự tích tụ bụi và tia nước phun từ các hướng công nghiệp tiêu chuẩn.
7. Các động cơ nam châm vĩnh cửu này có thể được vận hành trực tiếp qua đường dây mà không cần VFD không?
Dòng GYK được thiết kế rõ ràng cho hoạt động cấp nguồn bằng biến tần và yêu cầu một biến tần tương thích để quản lý an toàn quá trình đồng bộ hóa khởi động và điều chỉnh tốc độ.
8. Hỗ trợ kỹ thuật nào có sẵn để lựa chọn động cơ thay thế hoặc lập kế hoạch cải tạo năng lượng?
Beijing Zhongping Technology cung cấp hỗ trợ kỹ thuật chuyênexpert, cung cấp hỗ trợ kích thước đối chiếu chuyên nghiệp, tài liệu kỹ thuật và phối hợp kho hàng địa phương cho việc nâng cấp nhà máy.
